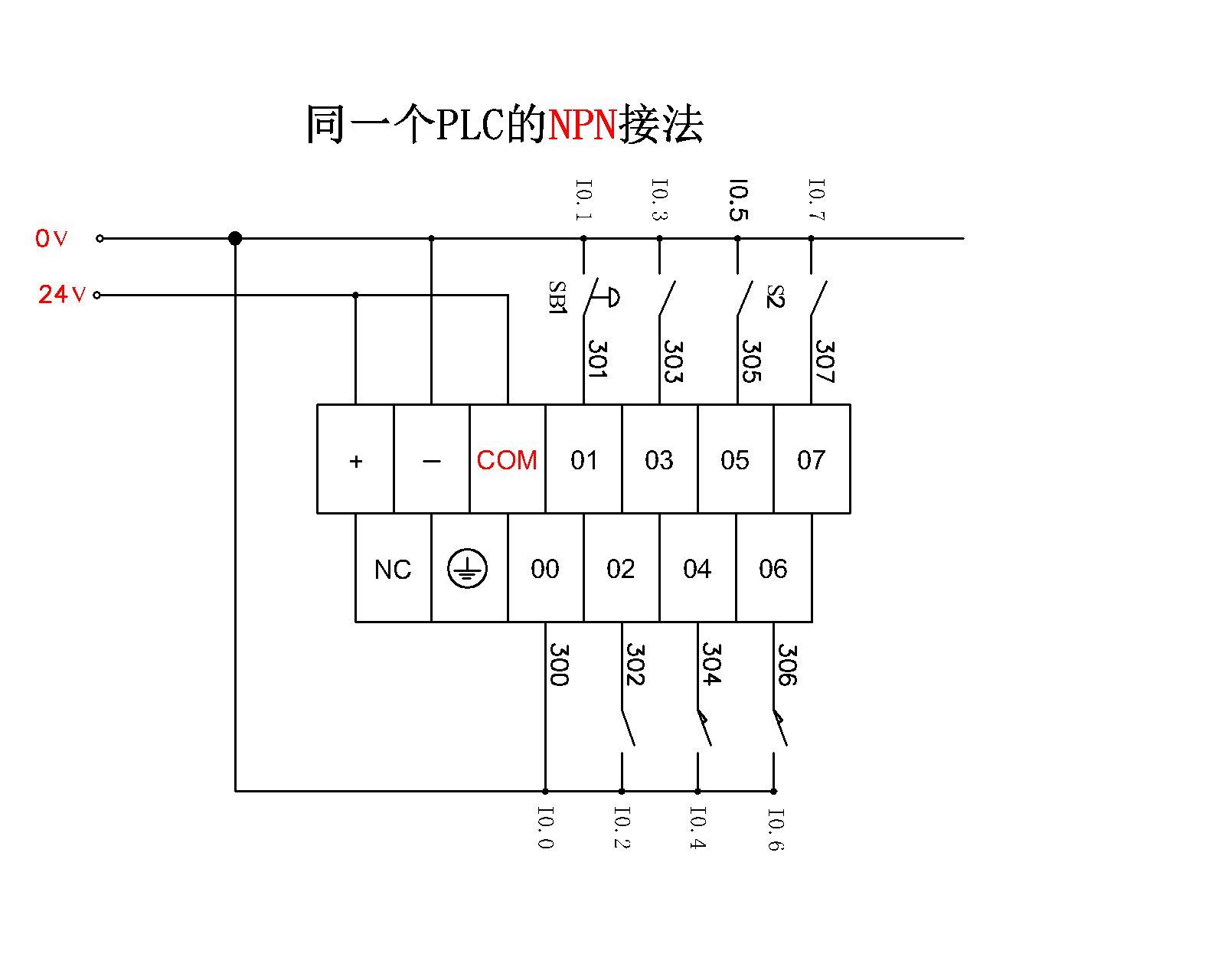

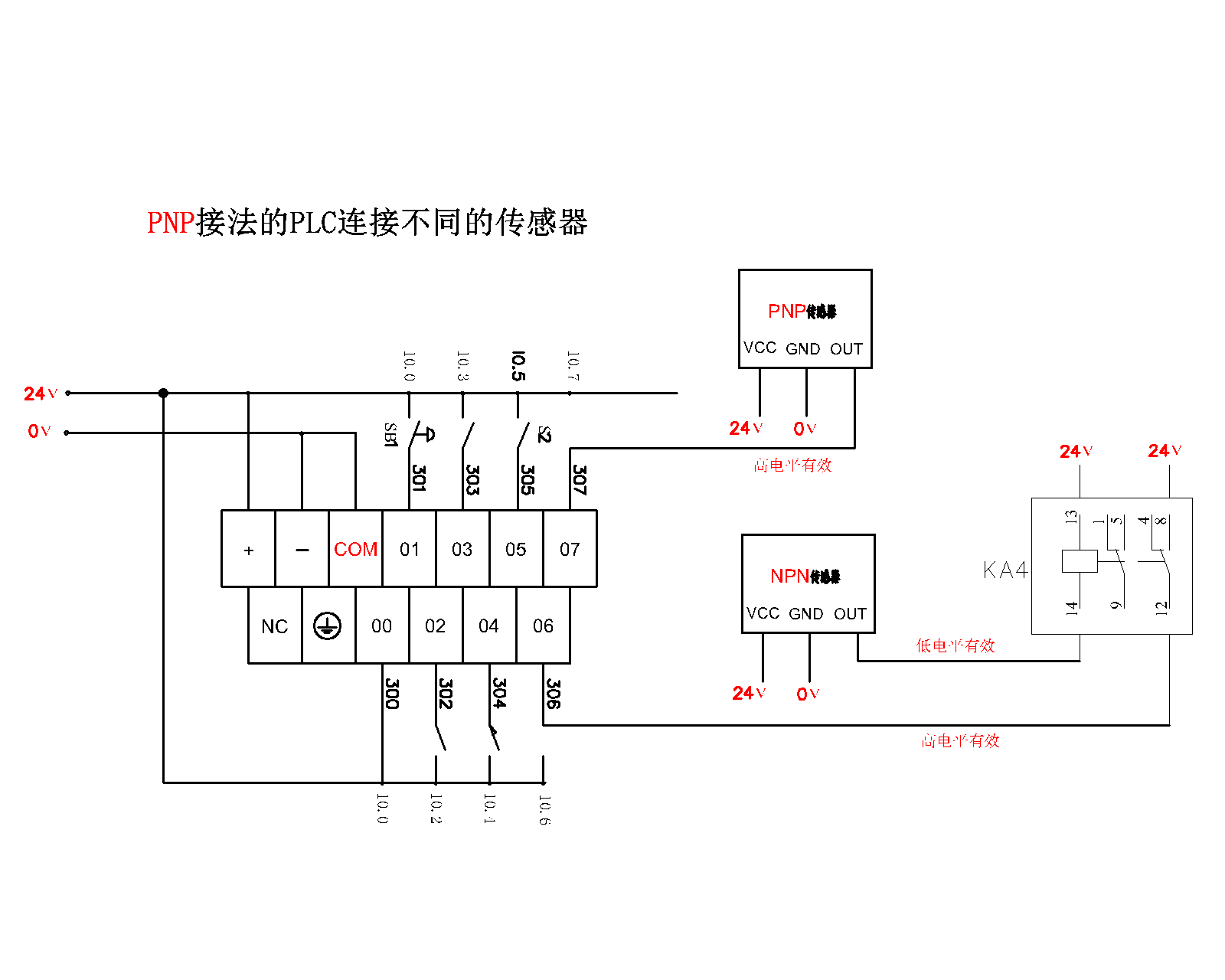

在工业里，很多人搞不懂NPN传感器和PNP传感器的区别，或者即使掌握了这两者的区别，也不知道如何应用。 PNP传感器，高电平有效 NPN传感器又叫“漏型输入”，电流是从端子里流进去的，就是低电平有效。 NPN传感器，低电平有效 在一些工厂里，PLC有很多种，有按NPN接的，有按PNP接的，一个公司一个习惯；而现场有好多传感器，比如接近开关和安全光栅等也分为PNP型和NPN型的，所以很多电工一看到传感器上的PNP和NPN就发懵。在这里，我为您从实际应用的角度分析PNP型和NPN型的区别。 1、对于电气工程师而言，在选型的时候，一般是根据设备的生产工艺来选择合适的PLC（客户要求除外，客户是上帝）来满足和实现动作要求。 2、当你PLC为PNP型时，那么你的输入端的输入信号必需为高电平，在电气上通常就是P24,那么输入端的公共端就是低电平（N24）。那么源型PLC就是电流从公共端流出，反之。 3、当你PLC为NPN型时，那么你的输入端的输入信号必需为低电平，在电气上通常就是N24,那么输入端的公共端就是高电平（P24）。那么漏型PLC就是电流从公共端流入，反之。 4、选型好PLC后，一定要注意输入端的外部传感器输出的电平 。如光电开关有也有PNP与NPN之分。选型时切记细心。 5、不同的PLC接法不一样，如信捷PLC，公共端跟内部电源-相连，外部只在跟电源- 相连，PLC就有输入信号。 原理：使COM端与输入端口相连。 6、西门子PLC，一般都是源型（PNP），COM端接电源﹣。 PLC选择用PNP，那么光电开关也得选用PNP，PNP型光电开关输出的是高电平，所以COM端接电源 - 才能形成回路。 7、而日系的三菱PLC，COM端是独立的，可根据外部输入信号的极性来确定COM端接电源+还是电源- COM端接电源+，那么输入端就接电源- COM端接电源-，那么输入端就接电源+ 同一个PLC的PNP接法，高电平输入有效 同一个PLC的NPN接法，低电平输入有效 而为什么工厂的PLC会有PNP接法和NPN接法的区别呢？ 其原因是这两种接法各有各的好处。 PNP接法；一般欧美的外企都习惯这种接法，优点是在发生故障时易于判断故障，因为24V比0V更明显，而且工厂的电气环境比较恶劣，各种电磁场相互作用，24V也比0V的抗干扰能力强很多。 NPN接法；一般日本和一些国内的厂家愿意使用这种接法，因为传递给现场的电源是0V，在现场出现电缆损坏的时候，0V的电缆碰到了地线上不会导致上一级开关电源的跳闸或者损坏，因此适应性上更强一点，可以更好的保护系统。 那么问题来了，PNP接法的PLC可以使用NPN的传感器吗？或者反过来。 答案是不一定，你需要区分是什么功能的传感器，比如说普通功能的接近开关就可以通过用继电器来转换。 那么我给您做了一幅图，帮助您在可能的情况下使用。 PNP接法的PLC使用两种传感器 NPN接法的PLC使用两种传感器 但是利用继电器转换有一个缺点，那就是即时性不好，因为继电器吸合需要时间，如果这个传感器即时性要求特别高，如果需要精确定位的话就不可以了，或者编码器类脉冲的因为时效性也不可以，如果遇到这种情况还是乖乖去找适合的传感器吧！ |
