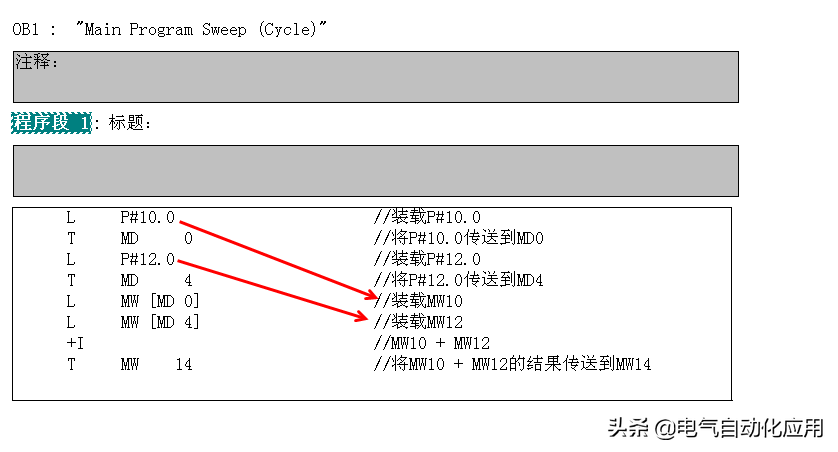

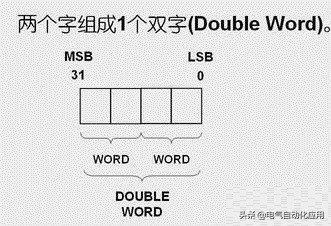

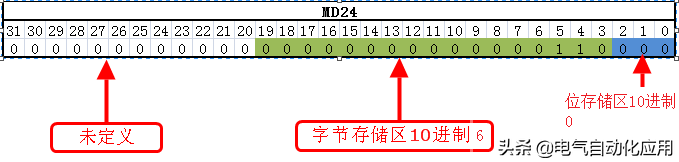

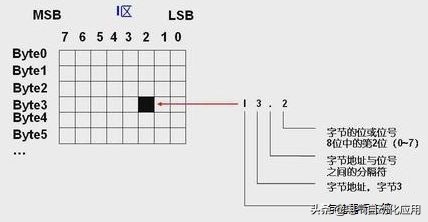

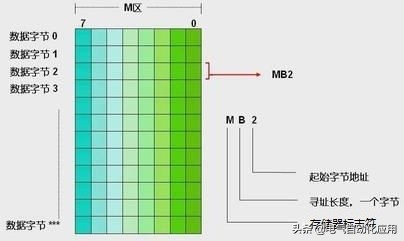

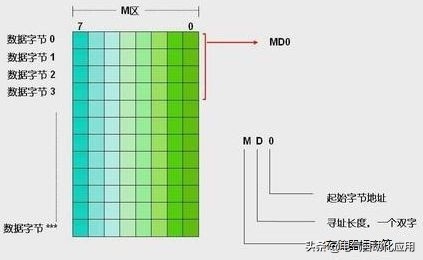

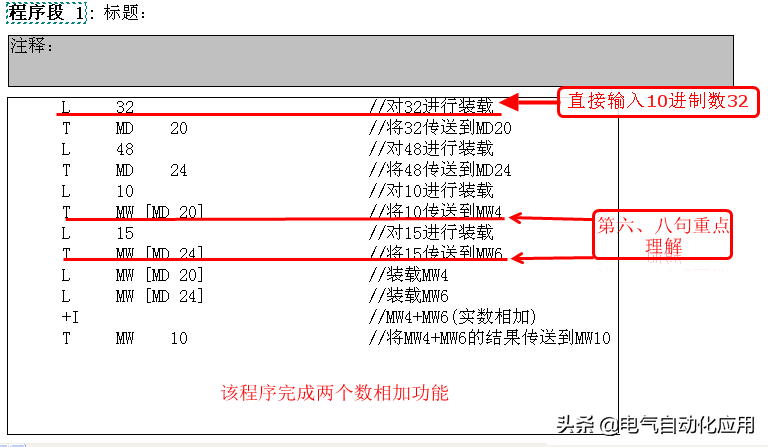

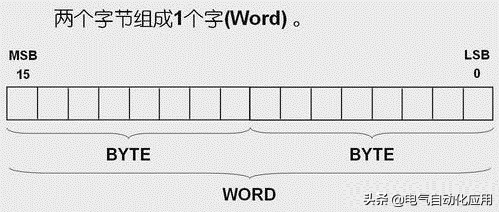

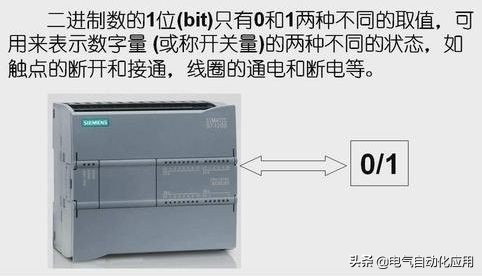

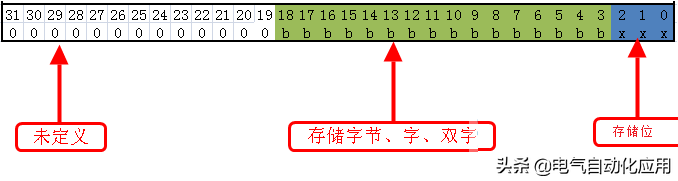

PLC在应用时需要处理各种各样的数据,因此为了应付这些数据,它的存储单元就需要有多种格式,今天带大家了解一下,西门子1200PLC的数据格式. 西门子S7-1200 CPU中可以按照位、字节、字和双字，对存储单元进行寻址。二进制数的一位只有0或1两种不同的取值，可以用来表示数字量或称开关量的两种不同的状态，如触点的断开和接通线圈的通电和断电等。 八位二进制数组成一个字节，其中的第0位为最低位，第七位为最高位。 两个字节组成一个字，其中的第0位为最低位，第15位为最高位。 两个字组成一个双字，其中的第0位为最低位，第31位为最高位。 西门子S7-1200 CPU，不同的存储单元都是以字节为单位, 如图所示： 对位数据的寻址由字节地址和位地址组成，如I3.2，其中的区域标识符I表示输入映像区，字节地址为3，位地址为2，这种存取方式称为字节位寻址方式。 对字节的寻址，如MB2，其中的区域标识符M表示为存储区，2表示寻址单元的起始字节地址，B表示寻址长度为一个字节，即寻址为存储区中的第二个字节。 对字的寻址，如MW2，其中的区域标识符M表示为存储区，2表示寻址单元的起始字节地址，W表示寻址长度为一个字，即两个字节，寻址为存储区中从第二个字节开始的一个字，即字节2和字节3。请注意，两个字节组成一个字，遵循的是低地址、高字节的原则。以MW2为例，MB2为MW2的高字节，MB3为MW2的低字节。 对双字的寻址，如MD0，其中的区域标识符M表示为存储区，0表示寻址单元的起始字节地址，D表示寻址长度为一个双字，即两个字四个字节，寻址为存储区中从第0个字节开始的一个双字，即字节0、字节1、字节2和字节3。 寻址方式详解 分类：寻址方式从大的方面可以分成直接寻址和间接寻址。 直接寻址就像甲要和乙说话直接叫乙的名字就可以了，甲直接和乙建立联。 间接寻址就像甲要和乙说话，而乙在另外一个城市，甲就写了一封信通过邮递员送给乙，甲通过邮递员间接和乙建立联系，这就叫间接寻址。间接寻址中指针就充当了邮递员的角色。 直接寻址分为：绝对地址寻址，符号寻址 间接寻址分为：存储器间接寻址，寄存器间接寻址。 一、直接寻址 直接寻址是最简单的寻址方法，也是编程中最常用的寻址方式。 ①绝对地址寻址 绝对地址寻址就是直接调用要使用的地址 示例： I0.0 Q1.0 MW0 ②符号寻址 符号寻址就是通过符号表中的绝对地址的命名进行寻址 二、间接寻址★★★★★ 间接寻址是比较复杂的寻址方式，也是我们这里重点讲解的地方，间接寻址需重点理解指针的概念。 ★指针：理解指针主要需要理解指针的两个特性。 A.存储性：存储性指的是指针也是一段存储空间，它的存储内容是地址。 B.指向性：因为指针存放的内容是地址，那么指针中存放的是哪一个地址，我们就说指针指向了这个地址所对应的存储空间，这就是指针的指向性。 A.存储器间接寻址 【A1】16位指针寻址： 1)16位指针存储空间 16位指针存储空间是16位，2个字节，通过这2个字节的空间来存放变量的地址。 2)16位指针寻址范围 16位指针只能对计时器(T)，计数器(C)，数据块(DB,DI)的号，程序块(FB,FC)的号进行寻址，也就是这2个字节的存储空间中只能存放计时器的编号，计数器的编号，数据块的编号，程序块的编号。 3)16位指针寻址表示格式 16位指针寻址表示格式为：区域标示符[16位地址指针] 示例： DB [MW0] //表示对DB块进行寻址，MW0中如果存储的是1，那么该寻址结果为DB1，也就是通过该指令找到了DB1数据块。 T [MW2] //表示对计时器进行寻址，MW2中如果存放的是2，那么该寻址结果为T2，也就是通过该指令找到了计时器T2。 4)16位指针寻址程序示例 例1： L 2 //将2进行装载 T MW 0 //将2传送到MW0 A I 0.0 //如果I0.0 = True L S5T#10S //装载时间 SD T [MW0] //T开始计时 例2： L 1 //将1进行装载 T MW 0 //将1传送到MW0 OPN DB [MW 0] //打开DB1 L 10 //将10进行装载 T DBW 0 //将10传送到DB1.DBW0中 L DBW 0 //将DB1.DBW0进行装载 T MW 2 //将DB1.DBW0传送到MW2中 【A2】32位指针寻址 1)32位指针存储空间 32位指针存储空间是32位，4个字节，通过这4个字节的空间来存放变量的地址。 2) 32位指针寻址范围 32位指针能对I、Q、M、L、数据块的位、字节、字、双字进行寻址，也就是这4个字节的存储空间中能对上述存储类型中的位、字节、字、双字的地址进行存储。 3)32位指针存储格式 4)32位指针寻址表示格式 32位指针寻址表示格式为：地址存储器标示符[32位地址指针] 示例： I[MD0] //I表示输入存储区，MD0存储地址信息。 Q[MD4] //Q表示输出存储区，MD4存储地址信息。 5)32位指针三种寻址方法 ①直接输入10进制数寻址(最复杂最不直观的寻址方式，不推荐使用)。 ②将输入的10进制数左移3位进行寻址(比较直观的寻址方式)。 ③利用 P#字节.位 格式进行寻址(最直观最方便的寻址方式，推荐使用)。 6)32位指针三种寻址方法举例 ★例1 ：直接输入10进制数寻址 该程序实现的是两个数相加的功能。 这里我们要重点理解为什么第六句将10传送到了MW4中,而不是MW32中，为什么第八句将15传送到了MW6中，而不是MW48中。 这是因为32，和48存放到指针中是按照32位二进制数进行存放的，下面我们通过将48存放到MD24来进行举例说明 由上图可知将48放进MD24则MW[MD24]指向了MW6 例2：左移3为进行寻址 由于将10进制数对应的2进制数左移三位后，字节存储区的二进制数和该10进制数对应的2进制数又相同了，而位存储区变为0，所以这样的寻址要比例1的寻址方式显得更为直观，便于使用和理解。 例3：以 P#字节.位 格式进行寻址 通过这个实例我们可以发现直接使用P#字节.位的寻址方式是最直观方便的。 B.寄存器间接寻址 寄存器间接寻址使用的是CPU的地址寄存器AR1和AR2 B1)寻址格式 区域标示符[AR1/AR2,P#X] 注： ①AR1/AR2表示地址寄存器AR1或者AR2，地址寄存器中只能存放地址。 ②P#X表示偏移量X是偏移具体数值。 B2)寄存器间接寻址示例 [groupid=78]工控PLC学习[/groupid] |
