S7-1200 能在线修改并且下载吗？
1 S7-1200 能在线修改并且下载吗？
1．1 所需要的固件版本
所需要的S7-1200 CPU 的硬件版本需要升级到硬件版本V2.2.0以上。

1．2 所需要的软件版本
所需要的软件为STEP 7 V11 SP2 Basic 或者STEP 7 V11 SP2 Professional 。
在满足以上硬件和软件的条件下，S7-1200 可以实现在线修改并且下载。
2 在线修改和下载
2.1 检查CPU 的固件版本是否为V2.2.0 以上
2.1.1 检查项目下CPU的固件版本
打开项目下CPU硬件的属性，检查配置的CPU的固件版本。如下图所示：

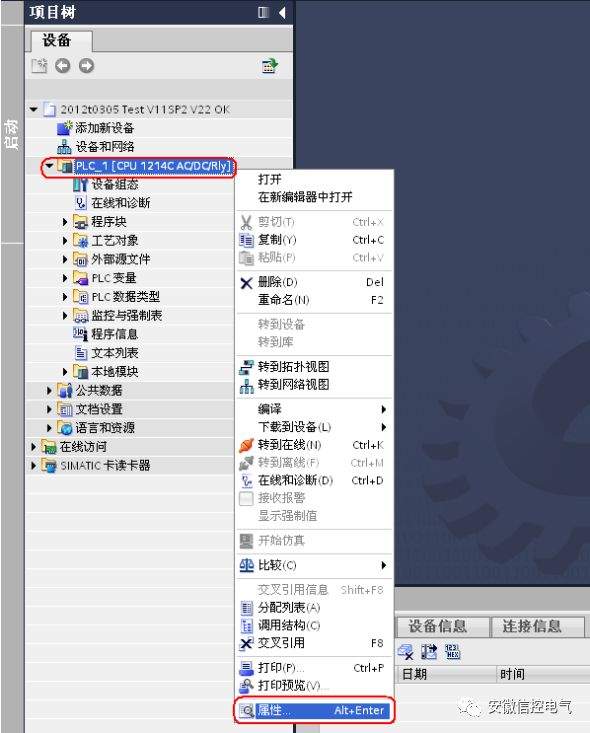

图2-1：打开配置CPU 的属性

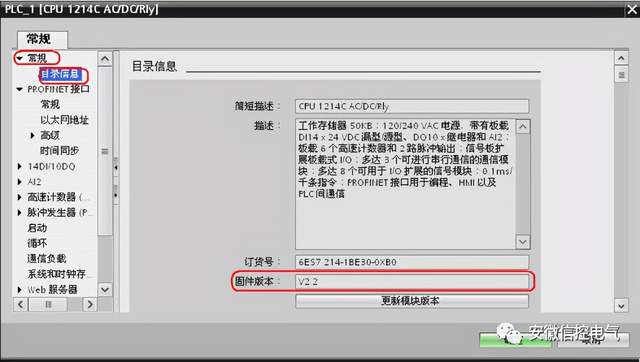

CPU的属性窗口打开后，可以看到CPU的固件版本，如下图所示：

图2-2：项目下CPU 的硬件版本
CPU 的固件版本如果是V2.2.0以上，可以不用更改硬件配置，否则必须更改CPU的固件版本到V2.2.0以上。
2.1.2检查在线CPU的固件版本
在项目中打开“在线和诊断”，显示在线和诊断窗口，如下图所示：

图2-3：在线和诊断离线窗口
点击“转到在线”，如果网线和网络配置都合适的话，会显示“在线和诊断”的在线显示界面，如下图所示：

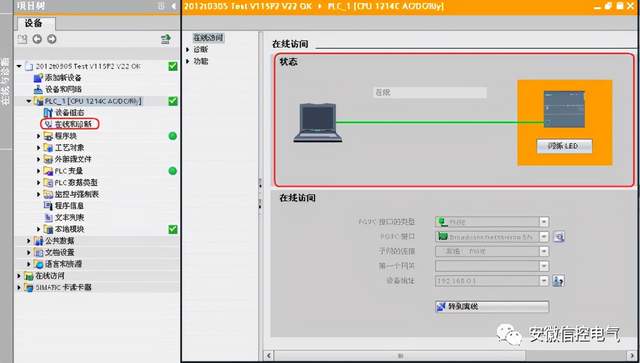

图2-4：“在线和诊断”在线窗口
点击在线访问 —〉诊断 —〉常规，显示CPU的在线的固件版本，如下图所示：

图2-5：CPU 在线的硬件版本
2.2 检查编程软件的版本
检查编程软件的版本是否为STEP 7 V11 SP2 BASIC或者 Professional 以上版本。
打开STEP 7 V11软件，在项目下打开帮助菜单，选择“已安装的产品”，如下图所示：

图2-6：选择“已安装的产品”

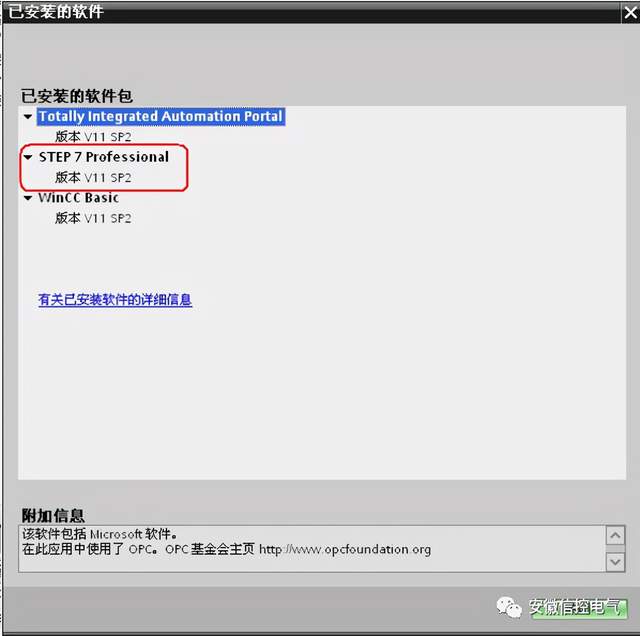

选择“已安装的产品”菜单栏后，显示“已安装的软件”窗口，如下图所示：

图2-7：编程软件的版本
2.3 在线修改，下载，编程调试
在确认CPU 的硬件版本和编程软件版本满足需求后，可以在线修改程序，下载程序，编程调试了。
修改程序前的程序及CPU状态如下图所示：

图2-8：修改程序前的程序及CPU的状态

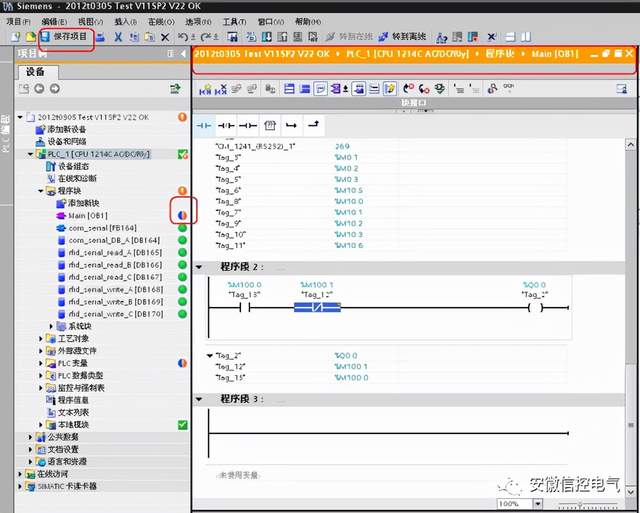

修改程序后，程序及CPU状态如下图所示：

图2-9：修改程序后的程序及CPU的状态

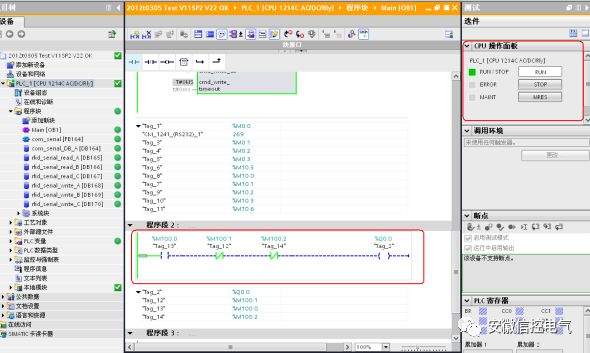

修改程序后，需要首先保存程序，图中蓝色/橙色半圆形状态显示在线程序和离线程序已经不一致了，因此需要重新下载程序，此时CPU的状态还是处在运行状态，如下图所示：

图2-10：在线修改程序时CPU的状态
保存程序后，点击下载程序菜单，会显示“下载预览”界面，如下图所示：

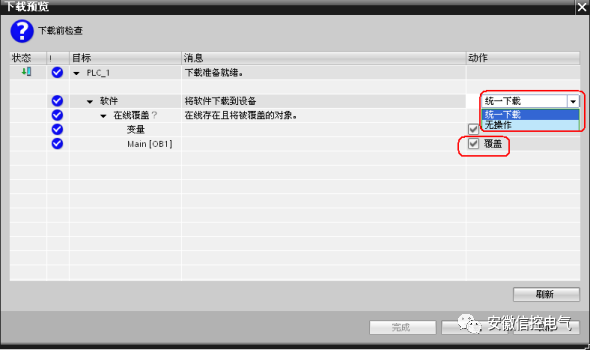

图2-11：下载预览窗口
在下载预览窗口，可以选择“统一下载”或者“无操作”，点击下载预览窗口的“下载”按钮，执行下载动作。如下图所示：

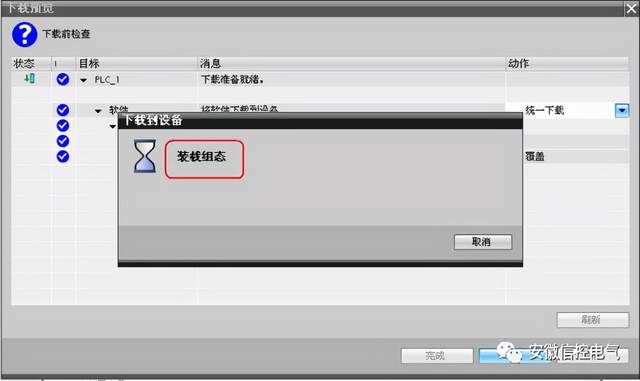

图2-12：正在执行下载界面

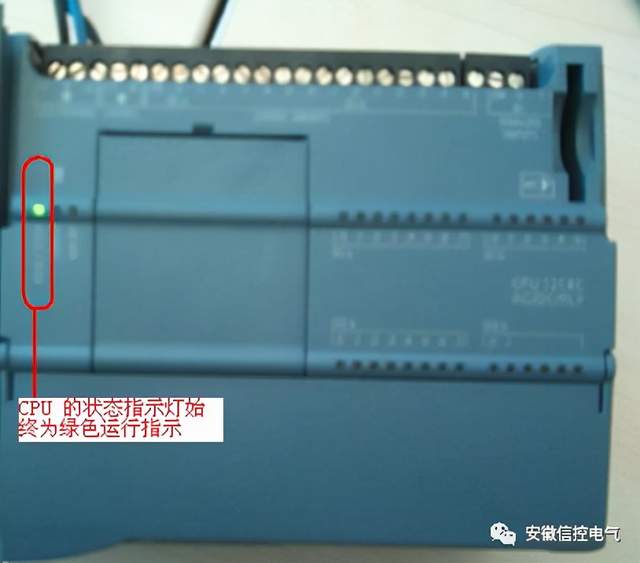

装载组态完成后，直接显示在线状态，CPU一直处在运行状态。如下图所示：

图2-13：在线编程修改下载完成后的界面
至此，S7-1200 CPU的在线修改，编程，下载调试完成。
注意：
对于其它功能的在线编程下载调试，具体的步骤可能不尽相同，需要具体事件具体处理。
