 被测量的过程变量被转化成信号传输到回路中的其它单元，例如显示器和控制器；接着控制器根据信号对过程进行控制，例如，对阀门等执行关闭或开启的动作。 控制回路可以是模拟量的，也可以是离散量。
4-20mA控制回路的构成基础要件 ●变送器控制4-20mA信号使其与过程变量成比例变化 ●指示器将4-20mA信号转化为相应过程变量 ●指示器或控制器I/O输入电阻250Ω分流器生成1-5V输入信号（欧姆定律：电压=电流*电阻，4-20 mA X 250 ohms = 1-5V）

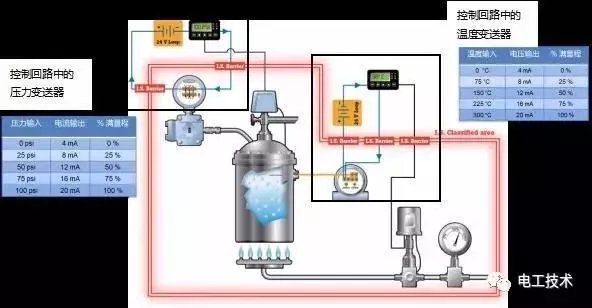

控制回路中的温度变送器和压力变送器 回路中的温度变送器通常通常测量的是过程介质，如流体等的温度值。 通常情况下： 1、它们将热电偶或热电阻传感器的温度信号转换为4-20mA信号然后再输出； 2、控制器再将4-20mA反译为具体的温度值； 3、基于此温度值，控制回路实现对过程终端控制元件的控制。 同样，控制回路中的压力变送器，通常用来测量过程介质的压力值： 1、传感器感知压力，又由变送器将信号转换为4-20mA信号； 2、控制器再将4-20mA信号反译为压力值； 3、控制器根据压力值，给阀门发送指令，控制阀门开度实现安全阀控制，确保容器不产生危险压力。
常见控制回路故障及原因 ●接线和端子的问题：坏的终端，绝缘问题，线路的腐蚀及污染等；
●回路电源：噪音干扰、过压等问题都可能导致回路工作的不正常； ●控制系统I/O卡件故障； ●变送器； ●传感器：元件的损坏、测量通道的阻塞。
回路故障排查步骤 验证4-20mA信号

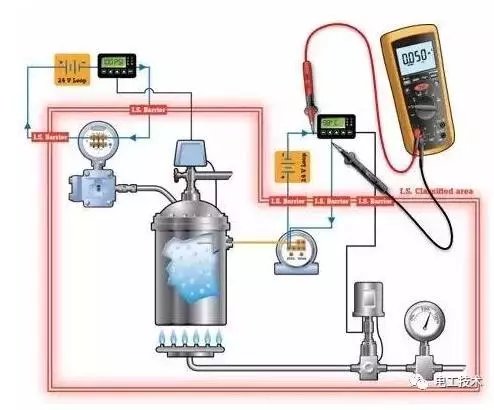

用串联法或用毫安电流钳表测量4-20毫安信号 1、验证电源供电 2、查找线路问题 3、查找I/O问题 4、查找有问题的接线终端 故障排查步骤：

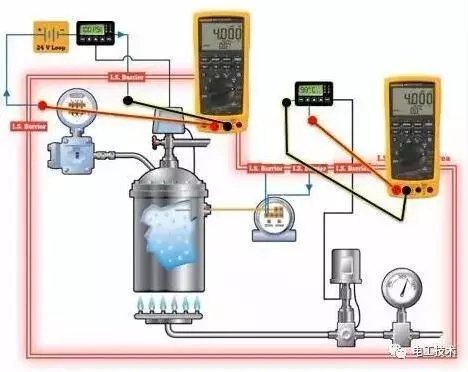

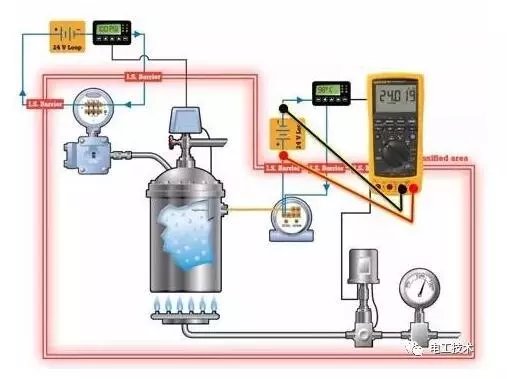

1、测量回路中的毫安数值，如果测量到了0mA，那么继续深入排障； 2、如果控制器没有指示显示，可能是I/O输入的保险丝熔断，回路出现开路故障。  控制器I/O问题排障：4-20毫安回路排障(替代测试) 变送器替代测试是非常好的I/O故障分析方法，即使用测试设备输出一个标准信号来核对控制的输出。 故障排查步骤： 1、断开变送器连接，将回路校准器或过程表连接在原变送器位置； 2、设置毫安模拟，并设置范围在4-20毫安； 3、验证指示器的正确数值，在同一测试中完成对线路、电源供电和I/O的测试； 4、如果控制器没有指示显示，可能是I/O输入的保险丝熔断，回路出现开路故障。可通过测量250Ω输入来进行验证。  电源供电问题排查 使用回路校验仪或多用表，测量回路供电电压。 故障排查步骤： 1、测量电源供电，应该在近似24V。 2、如果测量结果是不确定的，就进行替代测试。 ●断开装置回路电源 ●将回路校准器或过程表的24V回路供电端连接在这个位置 ●如果此时问题得到解决，那么装置的回路电源可能有缺陷或者存在过载
线路噪声排障 线路噪声产生的原因绝缘性能差、电缆屏蔽故障、接地回路故障、临界电源供电、布线错误等。 噪声信号的捕捉和确认可以通过带万用表功能的过程多用表，或者万用表、手持式示波表等设备来查找系统中是否存在交流信号。 在正常情况下，系统中应该只有少量的mV级的交流电压存在。
|
