S7-1200/300/1500中的程序块分为用于程序编写的OB块、FC块、FB块和用于存储数据的DB块，DB块又分为“全局DB和背景DB”。
FB块是具有存储器的代码块，可将值存储于背景DB中，即使在执行完成后，这些值仍然有效。所有在调用FB块时需要为其分配相应背景DB块。

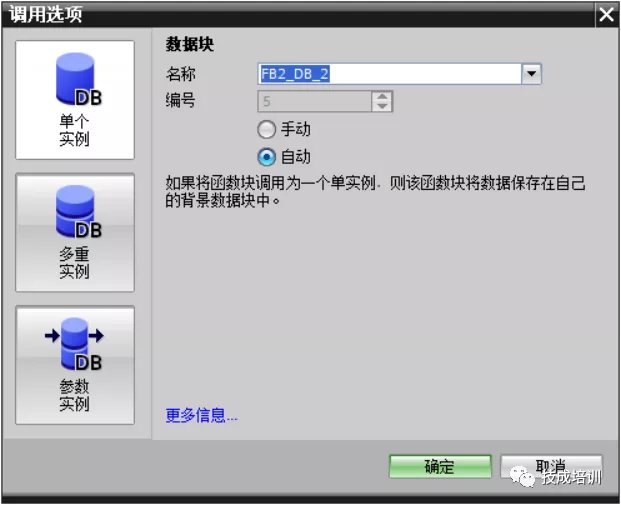

在分配背景DB块时，可选择分配“单个实例”、“多重实例”和“参数示例”，如下图所示：
这次主要介绍下“多重实例”的调用和在什么情况下选择使用“多重实例”。
（1）什么叫“多重实例”？
当在大量调用FB块时，若每个FB块都为其分配“单个实例”，则会生成很多个数据块，这样占用的数据块资源就比较多。比如在编写程序时，使用了较多的定时器指令，对应定时器指令，每个定时器其实就是一个小FB块，当使用定时器指令时就需要分配一个背景DB块。这样在程序的资源里面就可看到生成了好多个背景DB，如下图程序所示，在程序中调用了两个定时器指令，每个定时器指令都需要为其分配对应的DB块。

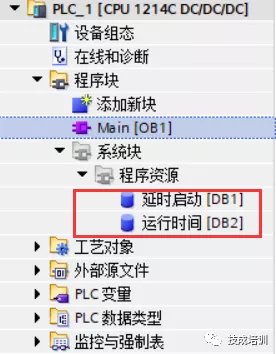

打开程序块>>>>系统块>>>>程序资源，在里面可看到定时器所分配的背景DB块，若使用的定时器指令比较多少，而且都采用“单个实例”的方式分配的背景DB块，那么在程序资源中就会出现很多个DB块，这不方便管理，所以对应该种情况，可选择使用“多重实例”的方式进行处理。
在一个FB块中去调用其余的小FB块，然后在分配背景DB时可选择“多重实例”，当在OB块中调用主FB块时就会生成一个总的背景数据块，这些小的FB 块的数据存储在主FB的静态变量中，这就是“多重实例”。但并不是在任何的块中调用FB时都可选择分配“多重实例”，只有在FB块中调用FB 块时才可选择多重实例，因为多重实例时存储于静态变量中，只有FB块才具备有静态变量的变量类型。
（2）多重实例应用示例
【示例】按下启动按钮，电机延时3秒后启动运行，运行5秒后电机自动停止运行。

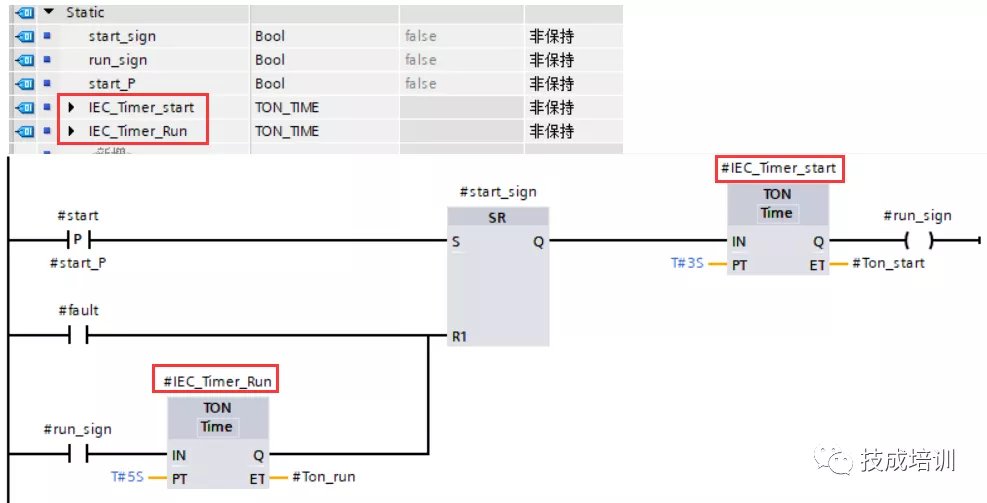

如下图所示为控制程序，在该程序中每一个定时器都是一个小的FB块，小FB开的背景DB使用“多重实例”的方式进行分配，存储器于主FB块的静态变量（Static)中。

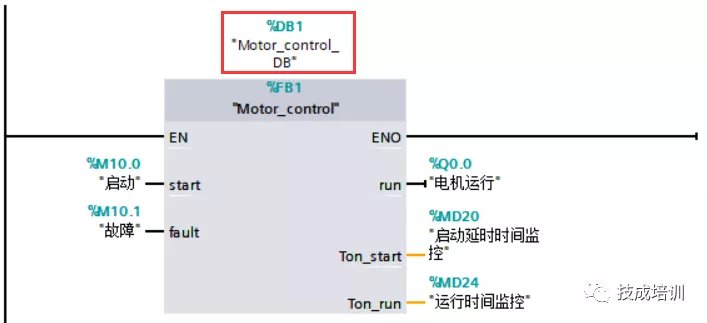

在OB1中调用主FB块，并为该主FB块分配一个“单个实例”，（DB1）

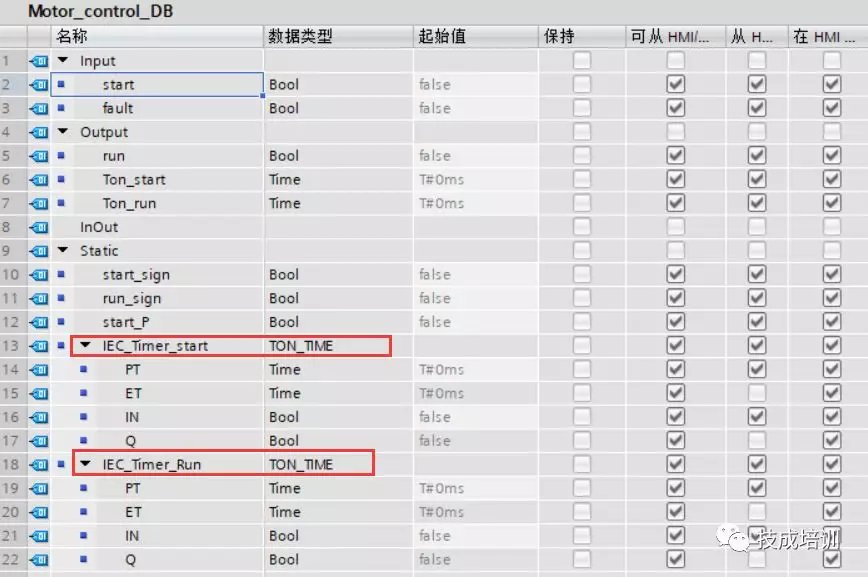

打开背景DB1，可查看到在该DB块中存放于FB块的接口区的各参数，在Static的接口区中就存放了定时器的背景DB相关的数据。
总结：若在程序的编写过程中，调用的一些指令是FB块模式的，如定时器指令、计数器指令、运动控制的指令或通信应用的一些指令等，这些指令其实都是一个一个的FB块。调用时都可以考虑在FB块中去编写，这样可减少在程序资源中生成过多的背景DB，同样一些自己编写的FB块，若比较多时，也可以把它集成到一个FB块中。
|
