变频器制动单元的作用以及怎么计算

一、制动单元原理： 制动单元由大功率晶体管GTR及其驱动电路构成。其功能是为放电电流环节电容器在规定的电压范围内储存不了或者内接的制动电阻来不及消耗掉而使直流部分“过压”时，需要加外接制动组件，以加快消耗再生电能的速度。

二、制动电阻原理：电动机在工作频率下降过程中，将处于再生制动状态，拖动系统的动能要反馈到直流电路中，使直流电压Ud不断上升，甚至可能达到危险的地步。因此，必须将再生到直流电路的能量消耗掉，使Ud保持在允许范围内。制动电阻就是用来消耗这部分能量的。

三、制动单元+电阻：电动机在工作频率下降过程中，将处于再生制动状态，拖动系统的动能要反馈到直流电路中，使直流电压Ud不断上升，甚至可能达到危险的地步。因此，必须将再生到直流电路的能量消耗掉，使Ud保持在允许范围内。制动电阻就是用来消耗这部分能量的。制动单元制动单元由大功率晶体管GTR及其驱动电路构成。其功能是为放电电流IB流经提供通路。

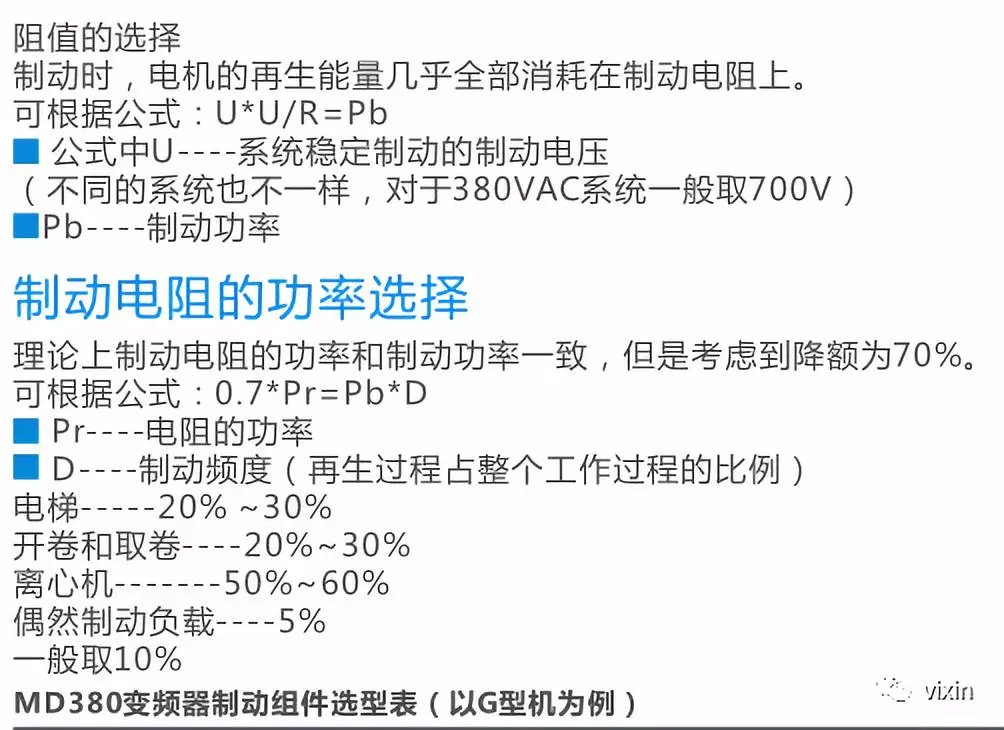

汇川MD380系列制动组件选择

系统的惯量越大、需要的减速时间越短、制动得越频繁，则制动电阻需要选择功率越大、需要选择的阻值越小，3.7KW以上外置制动电阻。
