变频器控制面板上的各个按键的功能图解

gkket · 发表于 2020-4-14 20:40:02

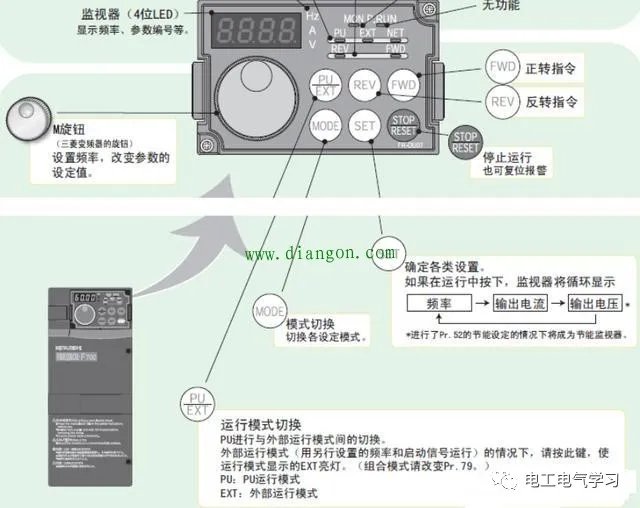

从控制原理来说绝大部分变频器是大同小异的，都是通过交-直-交环节变频的。对于控制面板来说不同品牌的变频器操作面板的风格是不一样的，下面我们以三菱FR-D700通用变频器为例子来说明，从控制面板图可以看出对于这种品牌变频器的操作面板是由六个防水密封按键构成，其中只有一个按键既可以作为停止键又可以作为复位键来用，可以说它是一个复合键具有双重功能,当需要停止变频器时或者变频器在运行过程中报警保护时就可以按这个按键停止工作，回到加电的初始状态。另一个复合按键是PU/EXT键，它是一个运行模式切换键，按一下这个键它可以在面板操作模式下运行，此时外部端子控制就不起作用了，再按一次又回到外部端子操作模式了，此时只有外部信号端子可以控制变频器的运行。除此之外剩下的都是单一功能键，比如REV键是面板操作模式的反转运行操作键，在面板操作模式下按下这个按键电机就反转。

FWD键是面板操作模式的正转运行操作键，在面板操作模式下按下这个按键电机就正转。SET键是确定各类参数设置键，MODE 键是操作模式的切换键等。
