西门子S7-400PLC多CPU通讯传输

gk-auto

S7-400 多 CPU 之间通讯，使用 S7-400 底板 K 总线。此次分为以下四部分来进行详细的讲解，便于大伙的理解

1. S7-400 多 CPU 环境注意事项

2. 测试环境

3. 硬件组态

4. 软件编程

1．S7-400 中多 CPU 环境的注意事项

在共用 K 总线和 P 总线不分段的子机架 UR1 或 UR2 上运行

所有在一个公用外设总线(P)和通讯(K)总线上操作的 CPU 运行状态(CPU 运行系统性能)

都将自动同步。

一个复杂的大任务可以拆开到最多 4 个 CPU 上来计算。

通过简单插入 CPU 实现性能的按比例升级是可能的。

增加系统资源(内存，标准区，计数器...)。

在分段子机架 CR2 上的运行

分段子机架包含有两个独立的 P 总线，其中 10 个插槽在分段 1 中，8 个插槽在分段 2。

每个外围总线分段使用一个 CPU，I/O 模块分配到本地的 CPU 上。CPU 各自独立运行，没有运行状态的同步。

公共通讯总线允许子单元间进行通讯而不需要附加硬件。

因此，2 个单独的控制器可以组态到一个 CR 中。这样可以在柜子中节省空间。

成本上很节约，因为仅需一个子机架和一个电源供应单元。

S7-400 和 M7-400 CPU 都可以没有任何的限制地使用，也就是说，甚至可以将 S7 和

M7 CPU 一起放在 CR2 中。(警告：要把 M7-CPU 486-3 与 488-3 一起在 CR2 中运行，

只能使用 M7-SYS V2.0 和 STEP7 基本软件 V3.1。原来的 CPU 488-4 与 488-5 不能够

在 CR2 中运行)。

2．测试环境

2.1 硬件：CPU416-3 和 CPU412-2

2.2 软件：Windows XP professional SP2 、STEP7 V5.3 SP3进行 BSEND,BREV 和 USEND ，UREV通讯。

3. 硬件组态

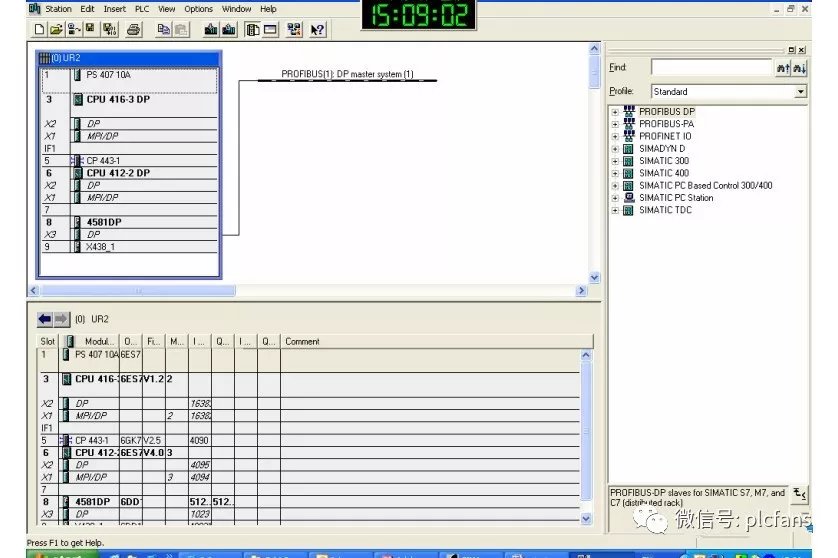

分别设定 CPU 不同的 MPI 地址，可以通过底板 K 总线从一个 CPU对多个 CPU 编程

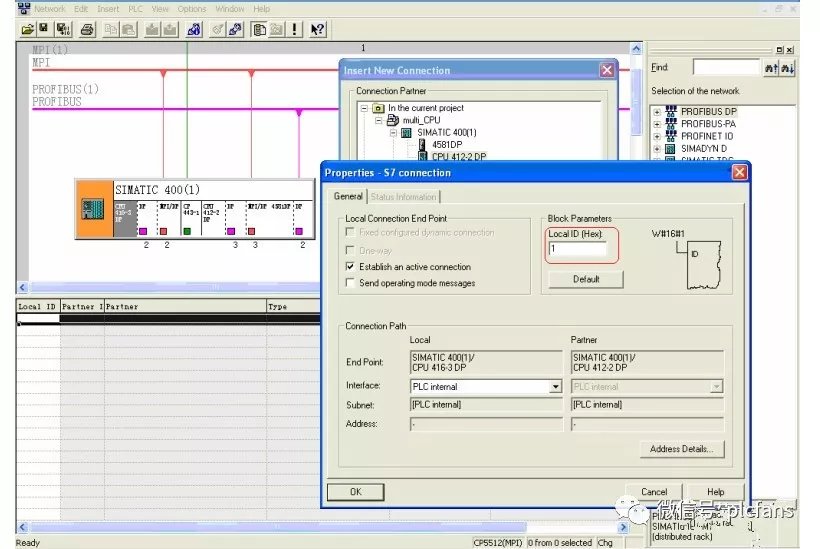

创建一个 S7 连接

接口为 PLC internal，从底板 K 总线通讯。

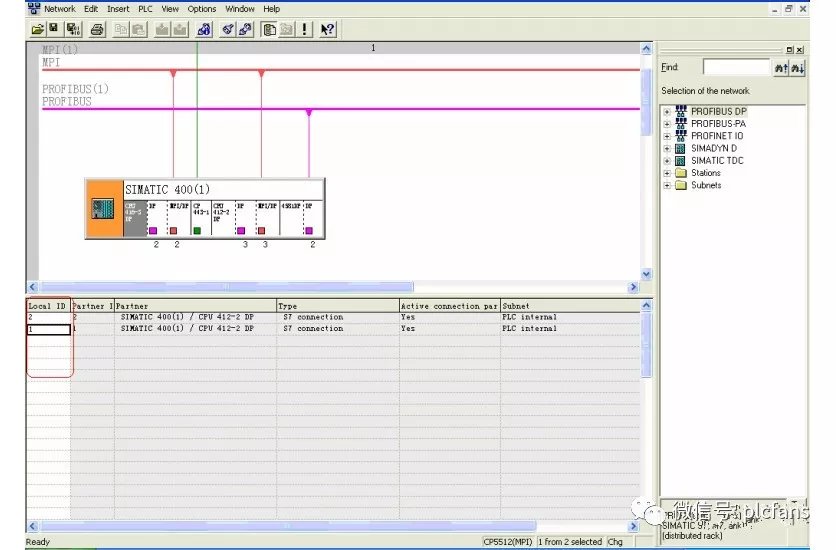

创建 2 个连接，因为要测试 2 种通讯方式，存盘编译无错误退出。BSEBD，BRCV(SFB12、SFB13)和 USEND，URCV(SFB8、SFB9)。BSEND 可以传输 64K，带效验速度慢。USEND 可以传输 440 字节，不效验速度快。

分别下载 CPU 的 block 下 System data

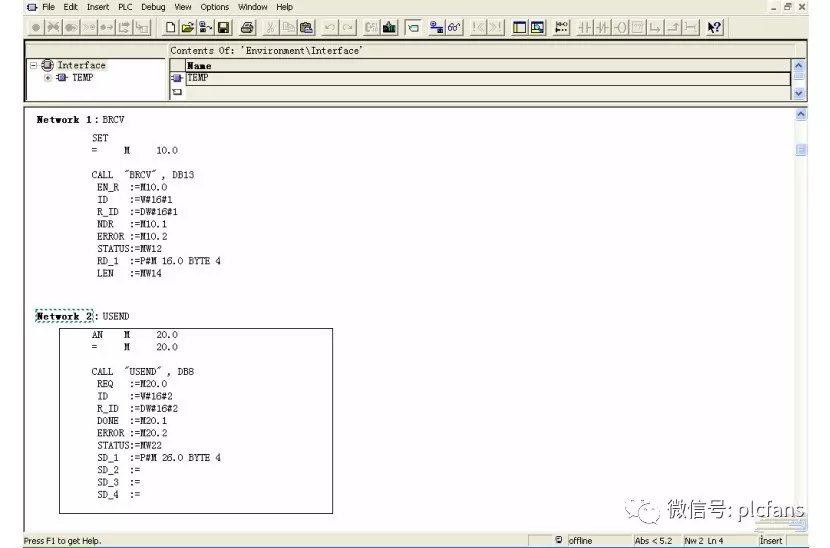

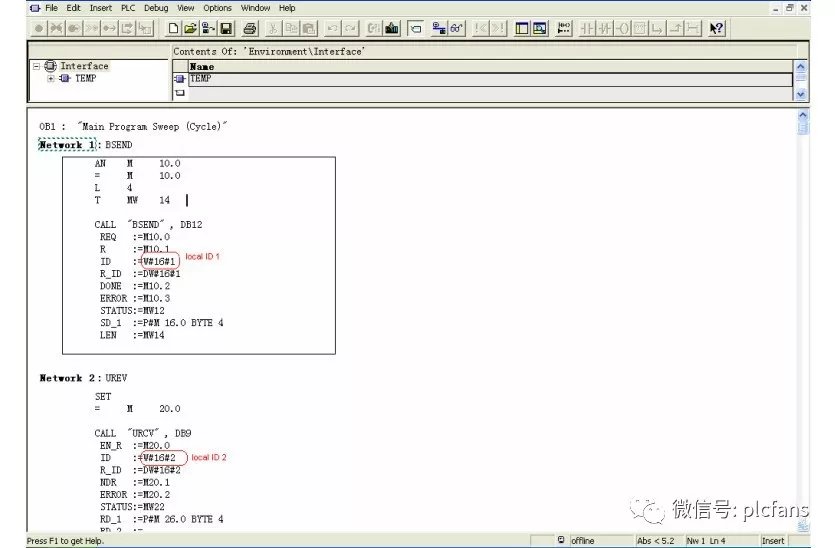

4. 软件编程

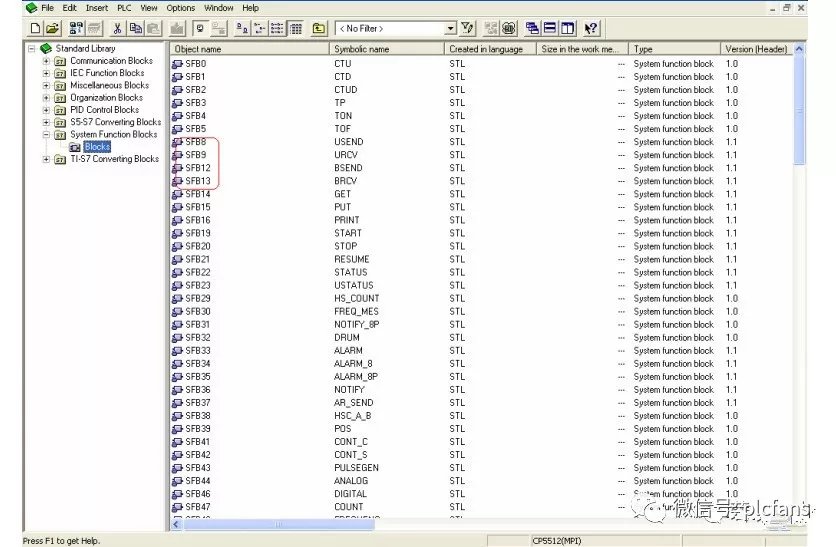

从标准系统库拷贝标准系统块，粘贴到自己的项目中

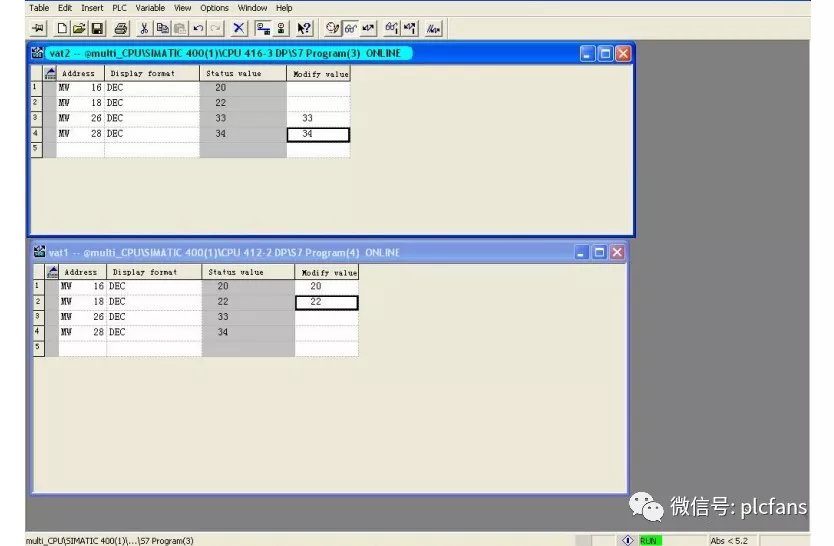

在菜单 PLC－Monitor/Modify Variables 下进行测试可以使用强制变量和监视功能
