ABB机器人 CC Link 通讯设定（DSQC378B）

198366809

来源：智能方

ABB DSQC 378B

DeviceNet/CCLinkgateway

CCLink基本介紹

CC Link(slave)需要的選項

下表為機器人要使用CCLink時所需要選的選項與料號

硬體介紹

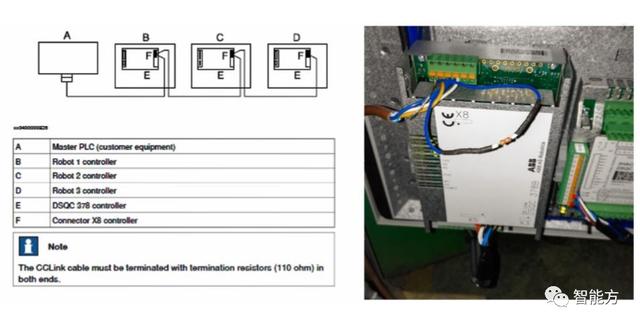

硬體接線

• X8連接PLCCCLINK接線位置的介紹

• DeviceNet Address定義方法(X5)

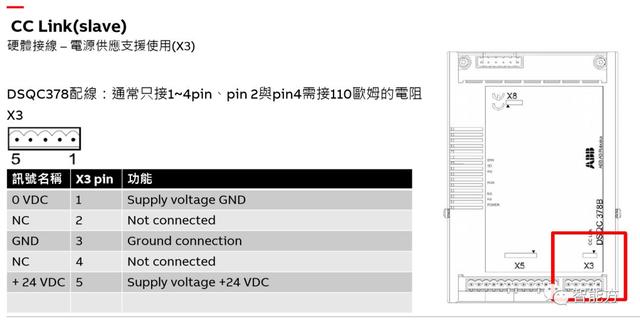

• 電源供應支援使用(X3)

CCLink是下掛在DeviceNet網路 下面，DSQC378就是一個轉換 CCLink跟DeviceNet用的模塊。

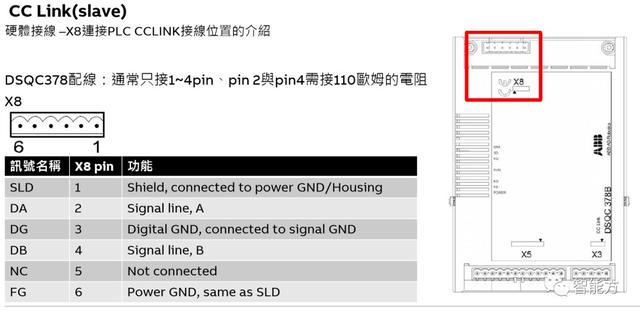

硬體接線–X8連接PLCCCLINK接線位置的介紹

軟體設定介紹

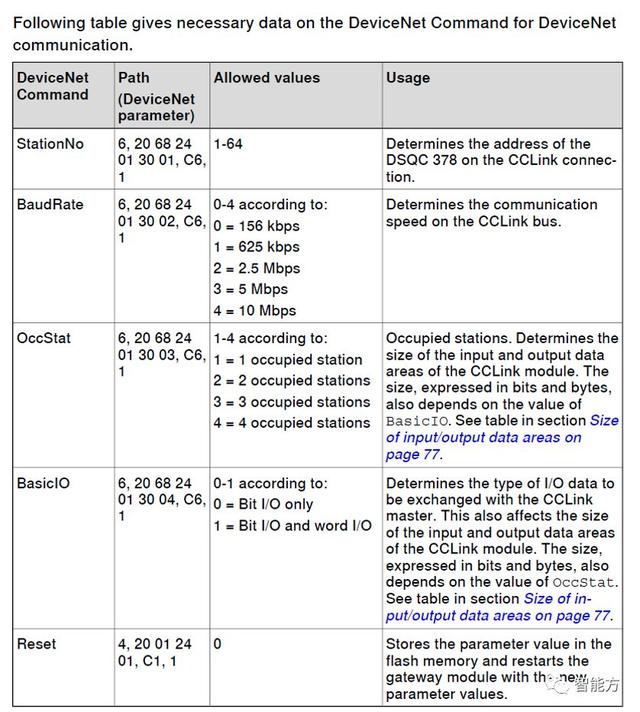

CCLink有幾個主要參數要設定分別是

(如下图所示)

StationNo,站號

BaudRate,鮑率

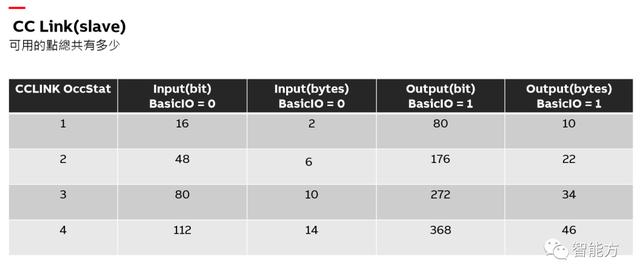

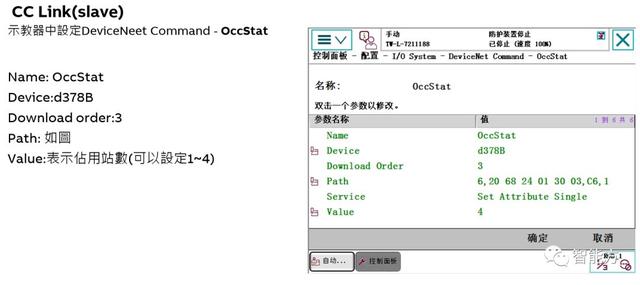

OccStat,占用站數

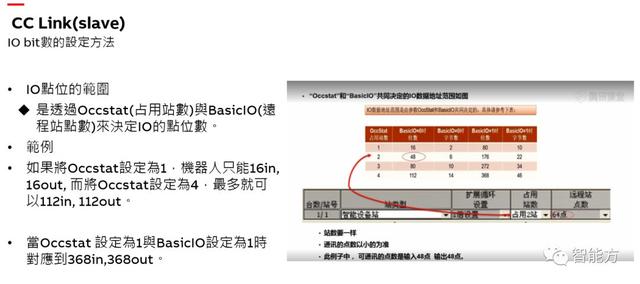

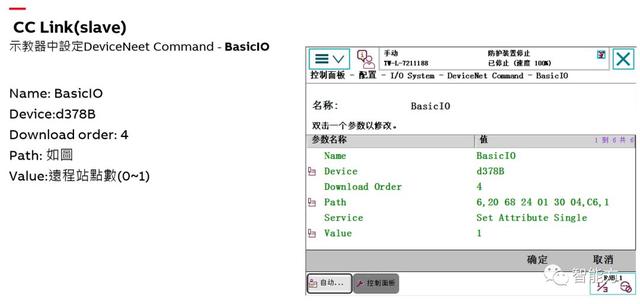

BasicIO,遠程站點數

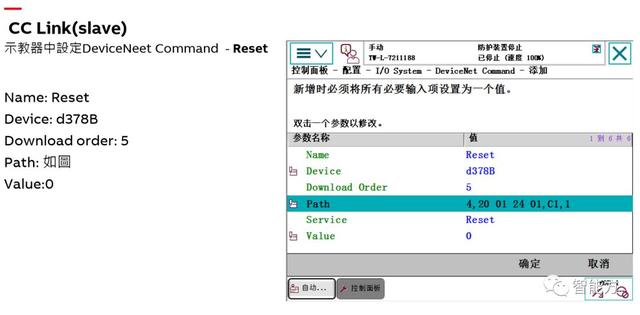

Reset

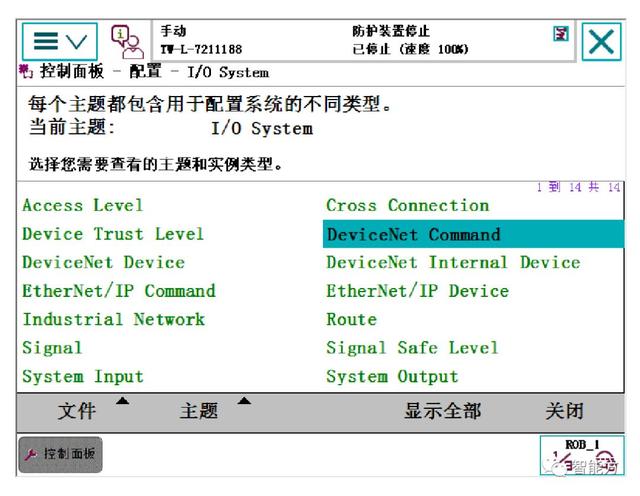

示教器中設定DeviceNeetCommand

進入DeviceNetCommand

設定下列5個參數

StationNo, BaudRate, OccStat, BasicIO, Reset

示教器中設定

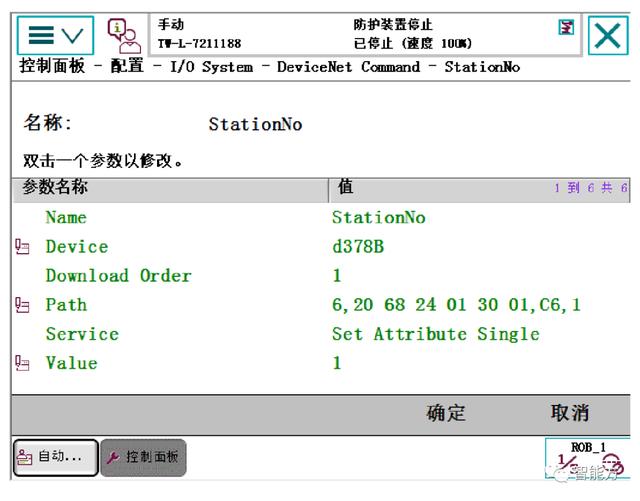

DeviceNeetCommand-StationNo

Name:名稱

Device: d378B

Download Order: 1

Path: 逗點後面不要有空白鍵

Value: 1(範圍是1-64，設定此站的站號)

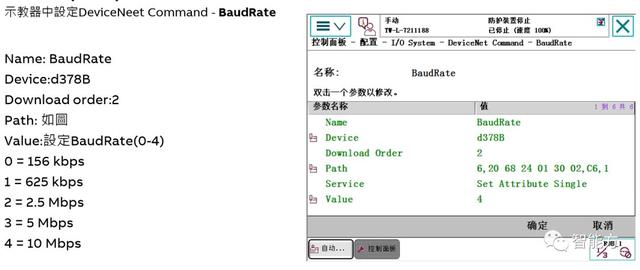

示教器中設定

DeviceNeetCommand-BaudRate

實際案例設定

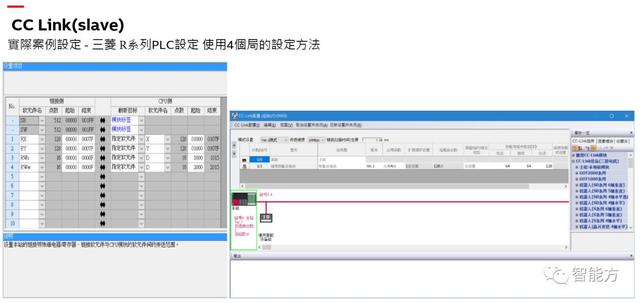

• 三菱Q系列PCL設定方法

使用4個局的設定方法

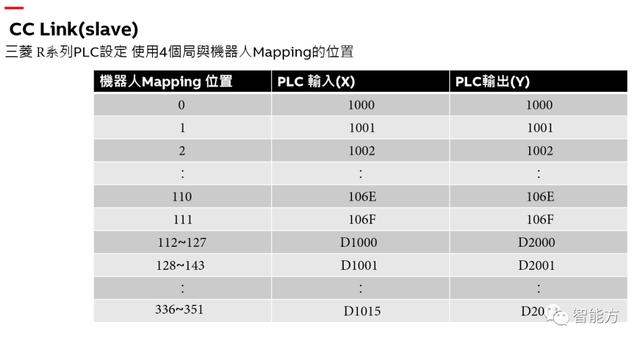

• 三菱Q系列PCL設定方法

使用4個局與機器人Mapping的位置

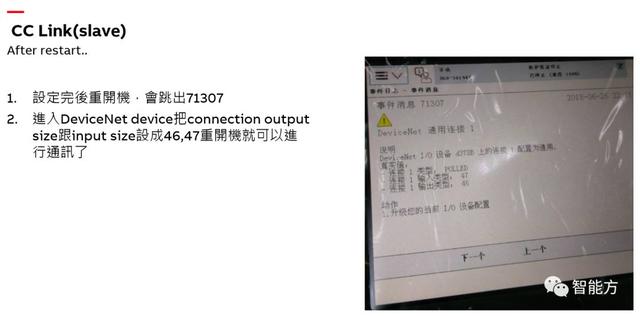

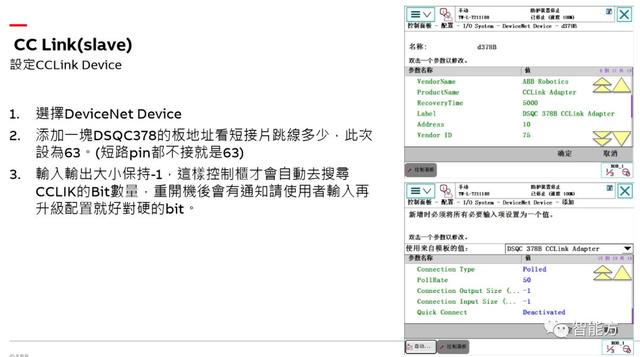

設定CCLinkDevice
