啥是低电压穿越
低电压穿越这个概念最早起源于风电场，防止电网电压波动引起风电机组跳闸。现已扩展至各种“敏感负荷”，如给煤机变频器。
给煤机变频器低电压穿越与其说是为了防止电网电压波动，还不如说是为了防止上级电源电压波动，因为电网电压波动影响到给煤机可以说是“百年一遇”，而上级电源波动到是“说来就来”。

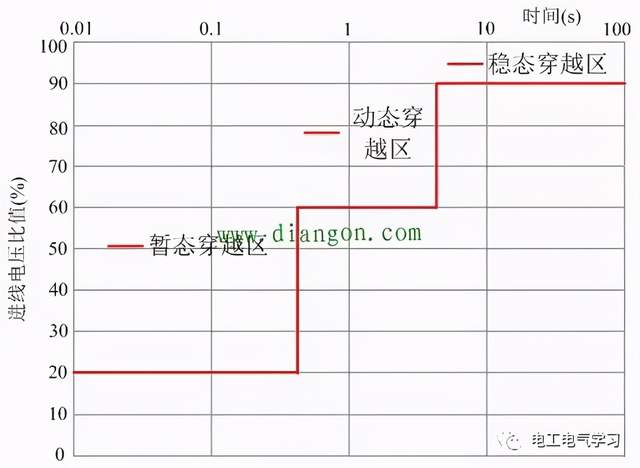

这张图是某省要求的低电压穿越要求值，如果看不明白，就看文字。

（简单的讲：当电压低了，给煤机变频器不能跳！）
给煤机变频器的特殊性
给煤机变频器非常“敏感”，不但上级PC切换（失电约1秒）会跳闸，而且连号称“史上最快”的ASCO切换（失电约300毫秒）也躲不过去。所以给煤机变频器的进线电压不容有任何波动。

低电压穿越装置的本质

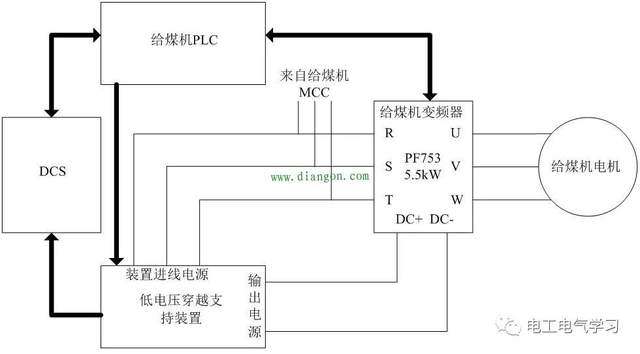

低电压穿越装置换个非官方的名字叫变频器稳压器，它的输出电压正好作用在变频器的直流端，和UPS的蓄电池其实差不多。平时低电压穿越装置就处于充电备用状态，直流端电压接通处于平衡，所以不管给煤机变频器上级电源出现任何波动，直流端电压始终不会“突变”，“低电压穿越”也就顺理成章。

低电压穿越装置的工作流程
（借上图）热备用状态：上级电源合闸，变频器上电停运状态，低电压穿越装置上电备用状态，低电压穿越装置出口接触器（KM1）分闸状态。
启动状态：DCS发出给煤机启动指令--给煤机PLC向给煤机变频器发出启动指令--同时给煤机PLC向低电压穿越装置发出启动指令--给煤机启动、低电压穿越装置输出电源和给煤机变频器直流段连通--DCS发出速度指令--给煤机PLC向给煤机变频器发出速度指令--给煤机变频器以给定速度进行运转
故障状态：DCS和PLC均未发出停运指令、上级电源断开--低电压穿越装置输出电源和给煤机变频器直流段仍然连通--给煤机变频器仍然正常运行--低电压穿越装置内置蓄电池根据自身储能进行逐步衰减、直至故障。
