在计算这个题目时主要考虑两个要点： 根据功率选电线大小电线截面积选择是根据电流大小来选，所以首先需要计算出该电机的额定电流。 一般而言，1KW三相380V电机大概2A电流，那么7.5KW的三相电机额定电流就是15A。实际电流和额定电流是有一定的偏差，但是相差不大，可以忽略。 然后就是根据电流大小来选择电线截面积了。选择电线截面积有两种方法，第一种是查表，这种简单快捷。另外一种就是根据经验或者口诀估算，这种相对新手朋友而已比较复杂。 1. 查表选截面积

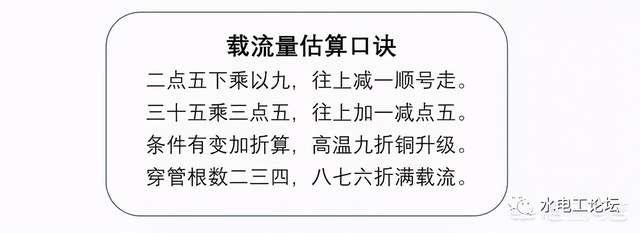

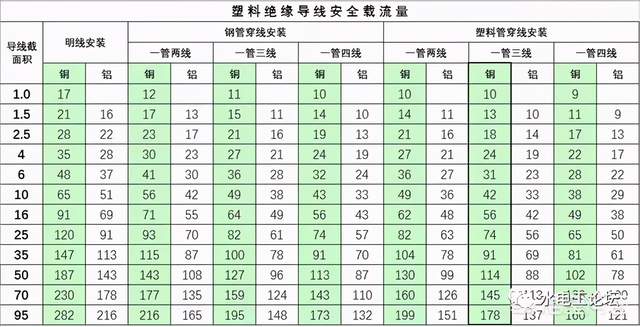

上图是一个根据电线安全载流量表格。从该表格可以看出1.0平方的铜线、明线安装最大载流量为17A，那么15A的电流需要1.0平方的铜线就足够了。 在实际应用中电线敷设都需要穿管。根据表格可知，一根管里穿3条线，15A的电流需要2.5平方的铜线。这比明线安装所需要的电线大得多，这是因为电线穿管以后散热会变差。 2. 根据口诀估算 在实际工作中由于条件限制，没法通过查表或者查表麻烦，那也可以通过口诀估算。经常关注我的朋友可能已经了解过。口诀如下：
口诀具体意思这里就不讲了，有兴趣的朋友可以关注我，看我10月22日的那篇问答“如何根据功率 配电线？”
根据口诀“二点五以下乘以九”可知，2.5*9=22.5A，1.5*9=13.5A，这个是铝线明线安装的安全载流量。 再根据口诀“高温九折铜升级”可知，2.5平方的铝线载流量和1.5平方的铜线载流量相等。由于电机电流为15A，而1.5的铝线估算是13.5A，会有轻微过载。所以根据口诀估算需要2.5平方的铝线，即1.5平方的铜线。 如果是穿管敷设呢？ 根据口诀“穿管根数二三四，八七六折满载流”可知，穿管3根需要按满载流量的七折计算。那么电线需要的满载流量等于15÷0.7=21.4A。根据口诀“二点五以下乘以九”，2.5*9=22.5A，这个是铝线的安全载流量。再根据口诀“高温九折铜升级”可知，2.5平方的铝线载流量和1.5平方的铜线载流量相等。那么根据估算1.5平方铜线能过22.5A，实际需要21.4A，勉强大一点，刚好能用。 小结从上面两种方法可以看出，它们计算有一定的差异，不过结果相差不大。另外实际情况远比理论复杂的多，比如电机带很重负载的时候那么实际电流就比额定电流要大。由于1平方最大能带17A，比15大一点点，所以如果该电机重载就应该选1.5平方的线比较稳妥。 又比如，该电机长期频繁启动。由于电机的启动电流远比额定电流大，所以在选电线截面积时还需要考虑启动电流。如果电机不是频繁启动，可以不用考虑启动电流，因为电线是允许短时间过载的。 压降计算根据相关标准，三相电机允许电压偏差不超过额定电压的±5%，即电机接线端最低电压为380*（1-5%）=361V。 假设电线始端电压为380V，电机启动电流为6倍额定电流。那么线路允许电压损耗为：380-361=19V，启动电流为6*15=90A，线路允许最大阻抗为：19V÷90A=0.21Ω。 如果采用2.5平方的铜线作电机电源线，那么电线允许最大长度为：
那如果采用4平方的铜线呢？
以上就是我的一些个人见解，如果还有其他观点，欢迎留言学习交流！
|
