4年WINCC项目经验总结

198366809

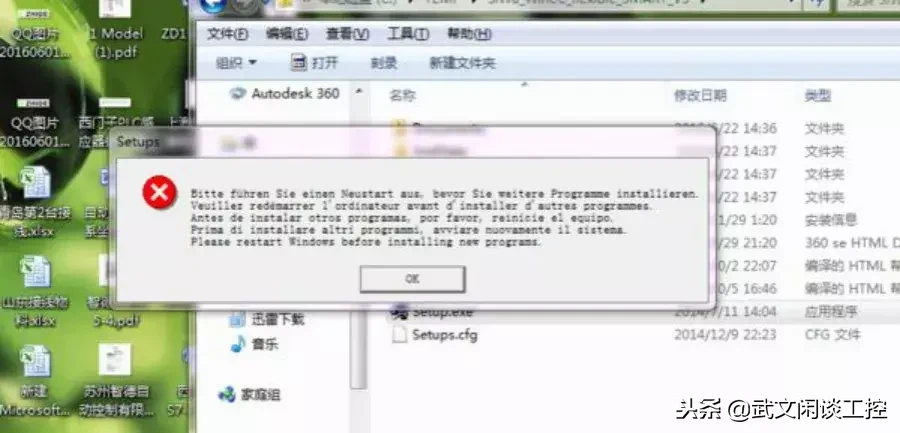

14年第一次用WINCC写了个技术总结，18年有项目用重新找出来，发现还是那么熟悉。但是用的WINCC6.2，安装的时候那是一个纠结。系统重做了N变，最终安装成功。希望能给各位使用者提供一定的帮助。

每个项目都有新的收获，养成长总结的好习惯，只管重要。帮助别人也帮助自己。闲话少说，下面开始正题。

一、Wincc online trend控件实现多条曲线查询

项目要求，查询任意时段内的两条曲线的历史数据

1、 首先在变量记录中设置需要记录的变量，如果需要在一个控件内显示两条曲线，做数据归档时，归档属性最好是一致的，归档属性不一样是否会出现问题，这个没测试，有兴趣的可以测试一下。

2、 数据记录设置OK后，新建画面插入online trend控件，我的项目需要把趋势打印出来，所以把控件的工具栏全部隐藏。

3、 双击online trend控件，添加需要显示的归档变量。选择公共X,Y轴等参数。坐标显示根据自己使用选择，基本上不用设置太多参数。

4、 添加需要显示的历史归档变量后，就需要写脚本了，西门子工控网论坛有实例，实例提示针对于一条曲线时使用，咨询西门子技术支持，如果需要同时显示两条曲线时，需要对两条曲线分别进行设置属性“控件.index=0,1”，但是测试其实只设置index=0的起始及结束时间就OK，就是论坛给的实例不是只针对于一条曲线，两条曲线时同样适用，再多的曲线就没测试了。

5、 西门子默认的时间格式为“MM-DD-YYYY HH-MM-SS”格式，所以在设置趋势起始及结束时间时需要注意。

6、 注：导入归档数据需要一定的时间，建议按钮触发。尝试在画面打开时触发脚本，有的时候会出现历史数据加载不上来。

7、 脚本如下，仅供参考

Dim objConnection

Dim strConnectionString

Dim strSQL

Dim objrs

Dim chaxun

'定义曲线控件

Dim TREND

Dim strval_1

Dim strval_2

Dim strval_t1

Dim strval_t2

'初始化程序，省略N行................................

'初始化程序，省略N行................................

chaxun=HMIRuntime.Tags("管号查询输入").Read

strConnectionString ="rovider=MSDASQL;DSN=REPORT;UID=WD=;"

strSQL = "select * from report whereguanhao='"&chaxun&"';"

Set objConnection =CreateObject("ADODB.Connection")

objConnection.ConnectionString =strConnectionString

objConnection.Open

Set objrs =CreateObject("ADODB.RecordSet")

objrs.open strSQL,objConnection

/赋值程序，省略，，，，，，，，，，，，，，，/

/赋值程序，省略，，，，，，，，，，，，，，，/

objrs.close

Set objrs = Nothing

objConnection.Close

Set objConnection = Nothing

'趋势时间设定

Set trend = ScreenItems("控件1")

strval_r=HMIRuntime.Tags("测试日期_read").Read

strval_t1=HMIRuntime.Tags("开始时间_read").Read

strval_t2=HMIRuntime.Tags("测试时间_read").Read

strval_1=strval_r+" "+strval_t1

strval_2=strval_r+" "+strval_t2

trend.Index=0

trend.Online=False

trend.TimeRange=False

trend.BeginTime=strval_1

trend.EndTime=strval_2

trend.Command="Reload"

实际效果如下：

2、Wincc ODBC连接ACCESS数据库， MshflexGird控件显示数据

1、 wincc自带安装SQL数据库，连接不上，退而求其次只能使用ACCESS数据库了，好多人说ODBC方法过时了，但是对于我们这些对数据查询量较小，查询频率较低的高级语言初学者来说，该方法还是比较实用。

2、 MshflexGird控件，个别电脑上可能没有注册，可以在网上下载重新注册，这次尝试了好多次可以注册，但是在添加的时候总是报错，使用较笨的方法安装了VB6.0，

3、 MshflexGird控件的属性比如列数，行数，列宽，列头注释等等。百度一下有好多文档介绍

4、 脚本部分：

Dim objConnection

Dim strConnectionString

Dim strSQL

Dim objrs

Dim chaxun

Dim i

Dim j

'定义报表控件

Dim aa

'chaxun=HMIRuntime.Tags("管号查询输入").Read

'数据库连接字符串

strConnectionString ="rovider=MSDASQL;DSN=REPORT;UID=WD=;"

strSQL = "select * from report order by 编号 ASC;"

Set objConnection =CreateObject("ADODB.Connection")

objConnection.ConnectionString =strConnectionString

objConnection.Open

Set objrs =CreateObject("ADODB.RecordSet")

objrs.open strSQL,objConnection

'数据循环写入MSFlexgrid控件

Set aa = ScreenItems("控件5")

aa.rows = 2

'设置列头文字

aa.FormatString = "^序号|^管号|^管径|^管长|^壁厚|^材质|^试压压力Mpa|^保压时间S|^试压日期|^结束时间|^开始时间|^操作员|^班次|^结论|^标准|^规格|^温度℃|"

'设置列宽度

For j=2 To 14

aa.ColWidth(j)=1500

Next

j=j+1

aa.ColWidth(1)=2000

aa.ColWidth(15)=2000

'写入数据

On Error Resume Next

objrs.moveFirst

Do While Not objrs.eof

For i=0 To 16

aa.TextMatrix(aa.Rows-1,i)=objrs.fields(i).value

Next

aa.Rows=aa.Rows+1

objrs.movenext

Loop

'释放连接

objrs.close

Set objrs = Nothing

objConnection.Close

Set objConnection = Nothing

效果如下：

三、页面打印问题：

1、 这次项目需要打印的报表格式为曲线及数据在同一个页面内，数据保存在access数据库内，曲线使用online trend控件显示。具体怎么实现呢，方法1，把曲线及查询的数据放在同一个页面内显示，打印页面。

2、 打印整个页面，网上及西门子论坛好多高手说了好多方法，可以借鉴一下。

3、 偶适用的方法是硬拷贝。

a、报表编辑器—新建一个布局，在新建的布局中插入硬拷贝对象。双击硬拷贝对象---选择—区域选择。区域=一个分段的硬拷贝（2），然后设置X,Y坐标，宽度及高度。XY轴设置为需要硬拷贝的开始点，宽度及高度为区域设置。

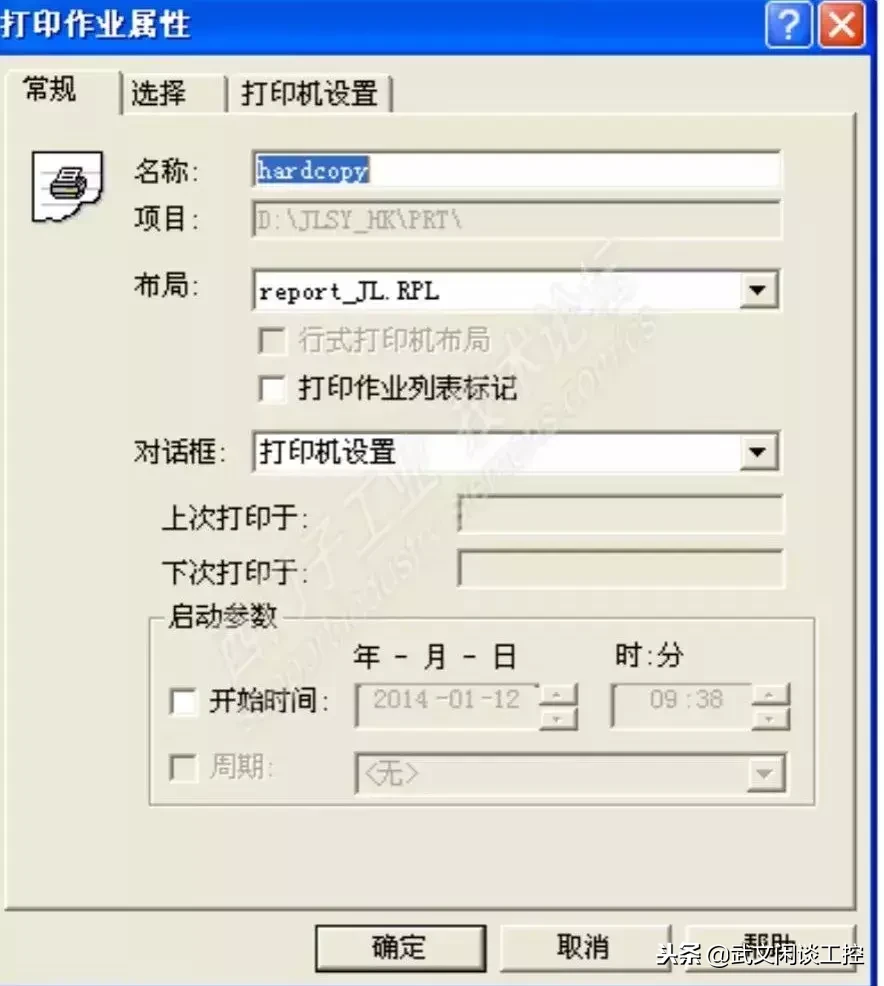

b、新建好布局，需要添加一个打印作业（报表编辑器—打印作业）设置名称，布局选择你设计的布局，对话框选择打印机设置（选择该项为打印的时候会弹出打印机选择对话框）。

c、最后一步就是脚本了，脚本是从网上赋值的C脚本。

#include "apdefap.h"

void OnLButtonDown(char* lpszPictureName, char*lpszObjectName, char* lpszPropertyName, UINT nFlags, int x, int y)

{

#pragma option(mbcs)

// WINCC:TAGNAME_SECTION_START

// syntax: #define TagNameInAction"DMTagName"

// next TagID : 1

// WINCC:TAGNAME_SECTION_END

// WINCCICNAME_SECTION_START

// syntax: #define PicNameInAction"ictureName"

// next PicID : 1

// WINCCICNAME_SECTION_END

RPTJobPrint("新建的打印作业的名称");

}

四、Wincc输入框输入负数问题：

Wincc输入输出框属性：输出格式=s99999，注意时小s，为啥大S不行呢，只能问siemens的技术了。

五、项目备份：

1.WinCC项目复制推荐使用系统自带的项目复制器Project Duplicator来复制，直接拷贝文件夹的复制方式可能会造成文件的丢失或者损坏。

2.使用项目复制器复制后的项目，只包含组态数据，不包含运行数据（例如归档文件）。

3.用项目复制器复制项目的操作步骤：

开始--SIMATIC--WINCC--Tools--Project Duplicator

“选择要复制的项目”中找到项目中的.MCP文件，另存即可。

4.整个wincc项目直接拷贝步骤：

“开始”--“运行”，输入reset_wincc.vbs，确定后会关闭WinCC的相关进程，然后直接复制项目即可。

打开项目时，还需注意WinCC版本信息，低版本WinCC打开高版本WinCC组态过的项目是会报错的

小知识：

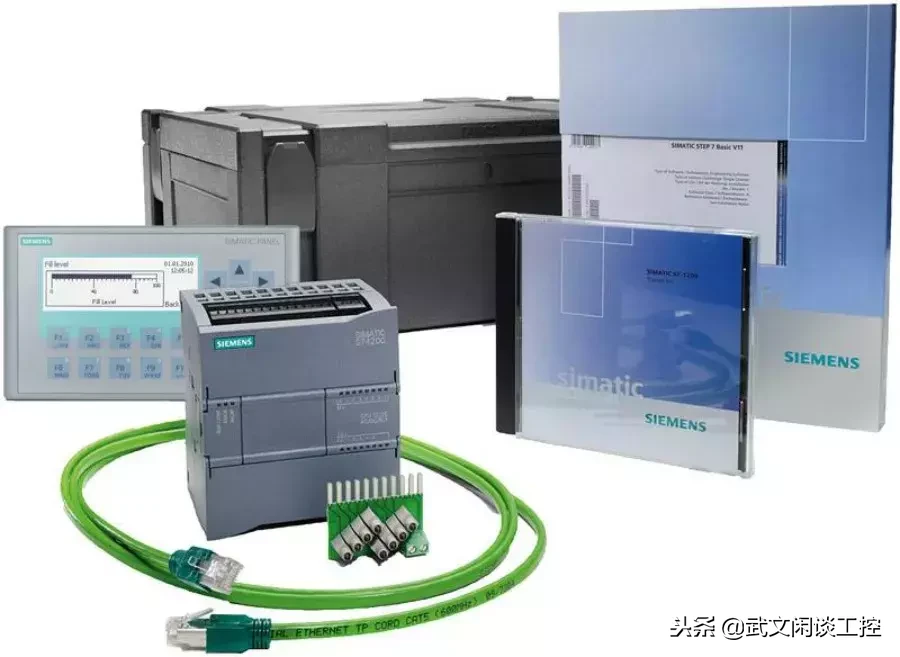

SIMATIC WinCC(WindowsControl Center)，是西门子公司为工业控制开发的组态软件，它是第一个使用最新的32位技术的过程监视系统，具有良好的开放性和灵活性。

WinCC，这一运行于Microsoft Windows 2000和XP下的Windows控制中心，已发展成为欧洲市场中的领导者，乃至业界遵循的标准。如果你想使设备和机器最优化运行，如果想最大程度地提高工厂的可用性和生产效率，WinCC当是上乘之选。
