来源：工控人（头条）

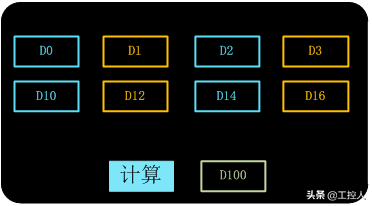

今天有同学问到这样一个问题，如下图中的四个半径数据D0~D3，分别求取4个数值的面积，并对其求和，要求是必须采用循环指令和采用子程序来完成。  问题描述
从外面顺控 编程来看，这个问题很简单，D0*D0*3.14=D10，...，D3*D3*3.14=D16,D10+D12+D14+D16=D100,按照顺序编写即可完成最后的计算结果。但是如实数据量较多，比如20个，50个的数据求面积，我们难道要编写梯形图重复50多次，显然不合理，所以这位同学的要求很是很好的，今天我们就来介绍下循环指令和子程序的使用。 循环指令，从FOR指令开始到NEXT(FNC 09)指令之间的程序按指定次数重复运行，重复了指定次数后，执行NEXT指令后的步处理，可以对FOR－NEXT指令进行嵌套编程，最多嵌套5层。  循环指令

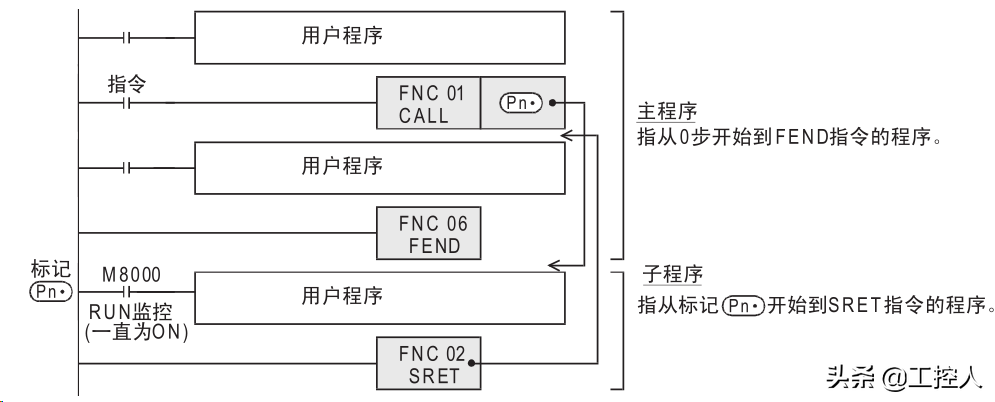

子程序，在顺控程序中，对想要共同处理的程序进行调用的指令，可以减少程序的步数，更加有效地 设计程序。当指令输入为ON时，执行CALL指令，向标记指针Pn跳转，接着，执行标记Pn处的子程序，执行SERT指令后返回CALL指令的下一步，在主程序的最后用FEND指令编程。  子程序
说明了这两个指令，我们开始分析编写梯形图程序，因为是4个数据，所以循环次数是4，首先是第一次循环计算D0数据的面积，这里因为要求子程序，我们把计算面积的公式作为子程序编程，把D0传送到D20并调用子程序把计算结果传送到D10中，并对面积进行一次加法结果保存到D100中，这时候第一次循环就结束了，开始第二次循环，计算D1的面积同上，这里我们采用变址寄存器V对数据D0V0进行软元件的修改，方便我们循环，这个D0V0是什么意思呢，如果V0的值等于1，则D0V0表示D1，V0=3，D0V0表示D3，在D0软元件的编号上加V0值。每次循环完成，对V进行加1或者加2，这样就可以用D0V0和D10V1表示D0~D3，D10~D16。 分析了以上的情况，我们开始变形梯形图，总共有100步，第1步到第8步是数据的初始化，包括变址寄存器V0、V1和总面积D100的清零操作。FOR K4就是循环4次，每一次循环计算一个数值的面积并累积总面积。CALL P1就是调用计算面积的子程序，面积计算完成返回到循环内，把数据进行浮点转整数的int指令并传送到D10，接着对变址寄存器V0加1，V2加2，以及累积面积D100，这样一次完整的计算循环就完成了，接着进行下一次循环，知道循环4次。P1处到END指令就是计算面积的子程序。  计算梯形图
编写完成我们分别对D0~D3(3、4、5、6)进行赋值验算看程序计算是否正确，计算结果是269，忽略3.14浮点的误差。 以上就是三菱 PLC采用循环指令和子程序去计算多个面积的举例说明，你理解了吗？欢迎留言讨论！
|
