三菱PLC交通信号灯设计图解分析

gk-auto · 发表于 2021-3-5 18:54:44

一、三菱PLC系统设计的步骤和内容
案例：交通信号灯的自动控制系统设计
　　1、信号转换关系

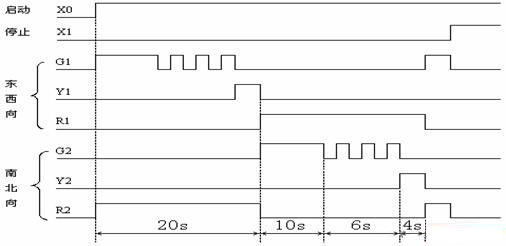

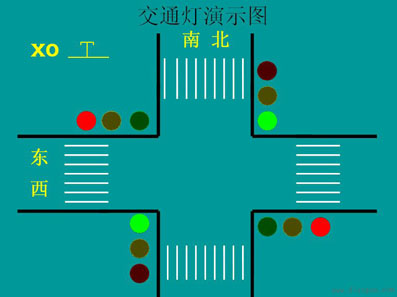

　　2、交通等演示图

　　3、分析工况，思考问题：
　　　　1)．该控制系统是否属于顺序控制？是哪种结构？
　　　　2)．该控制系统工作步如何划分？共有多少工作步？
　　　　3)．输入/输出信号有那些？
　　4、PLC的I/O分配

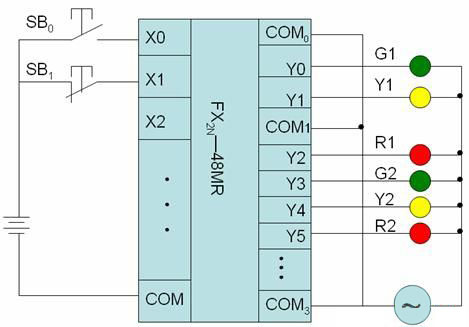

　　5、PLC硬件设计

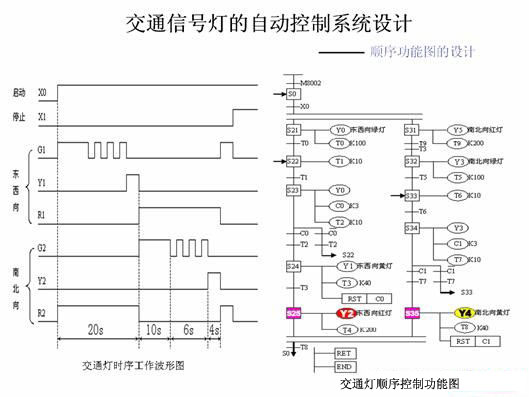

　　6、PLC顺序功能图设计

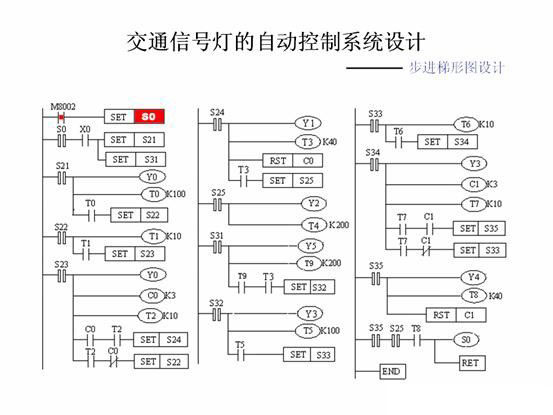

　　7、PLC梯形图程序设计

　　8、三菱PLC系统设计的步骤
　　　1)熟悉控制对象的工艺要求(工况分析)
　　　2)电器控制线路的设计
　　　3)程序设计
　　　4)控制系统模拟调试
　　　5)现场调试
　　　6)技术文件整理
