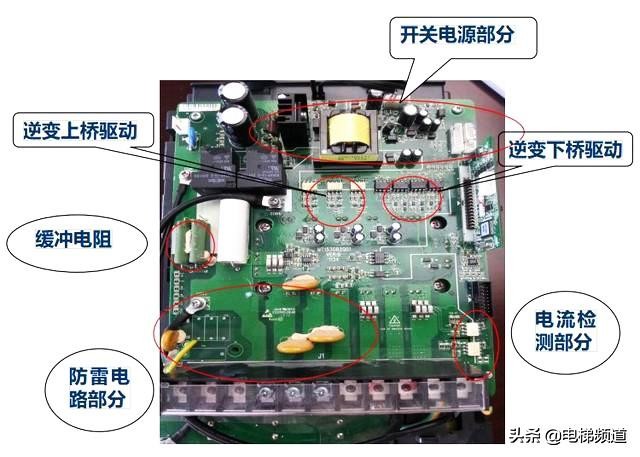

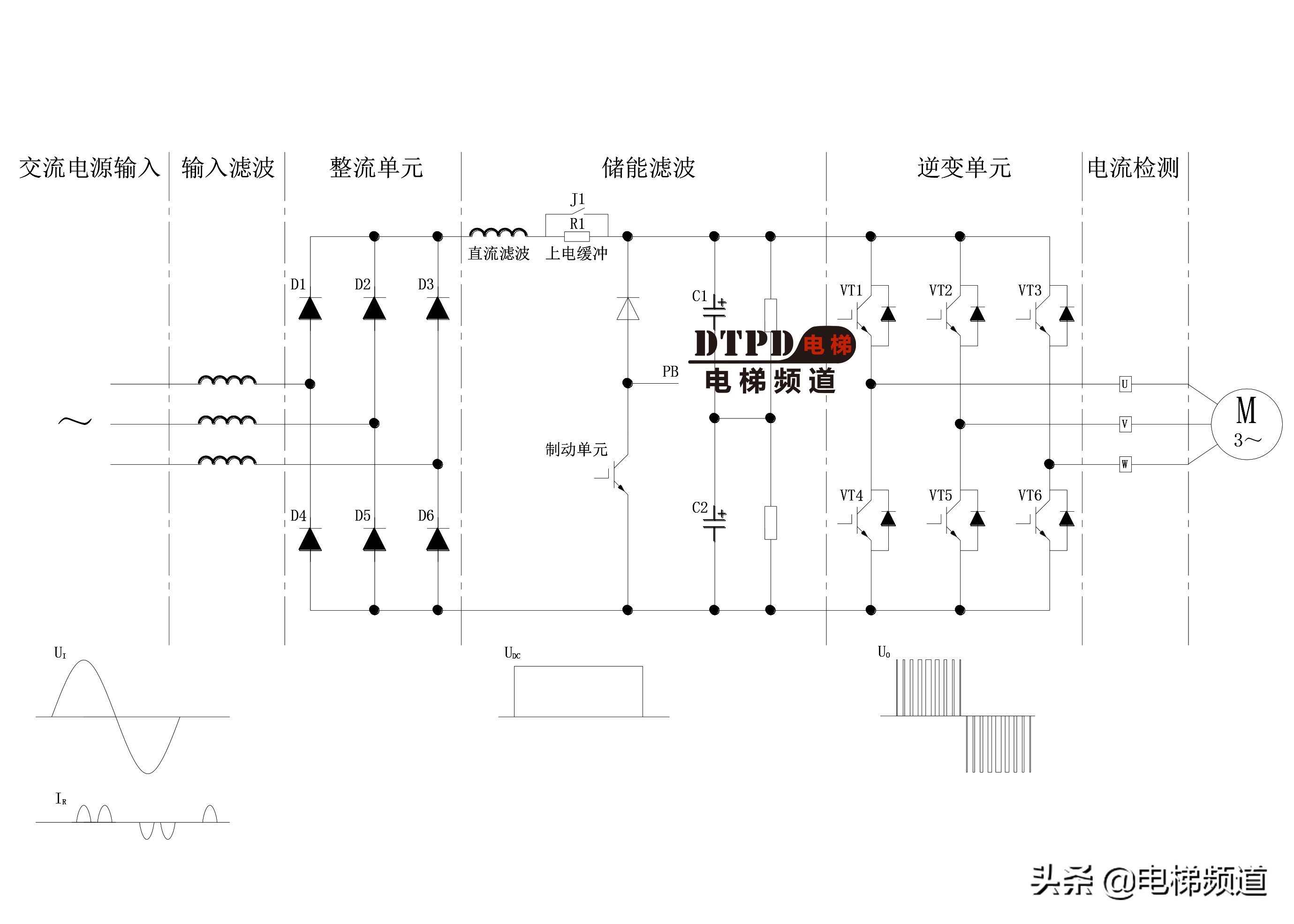

变频器主回路主要由三大部分组成：整流部分、滤波部分、逆变部分。整流部分将输入给变频器的三相交流电整流成直流电，再经过电解电容进行滤波，转化成比较平稳的直流电压，经过逆变部分把直流电压转变成交流电供给电动机。

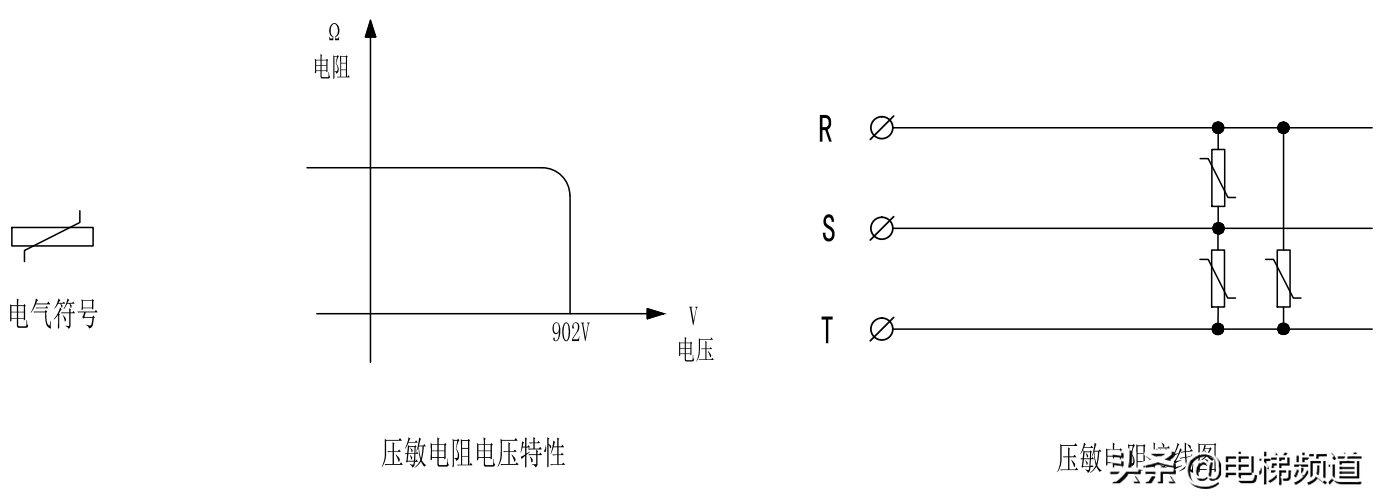

变频器主要元器件的性能及作用压敏电阻具有通流容量大，电压范围宽，响应时间短，抑制浪涌电压。主要用于各种设备过压保护，以及大气过压保护，即防雷压敏电阻，压敏电压（浪涌电压）为820V。用在变频器中主要防止高的电压串入到变频器的输入端。当输入电压小于820V时压敏电阻相当于断路，当电压大于820V时就相当于短路状态， 压敏电压范围为：738~902V。

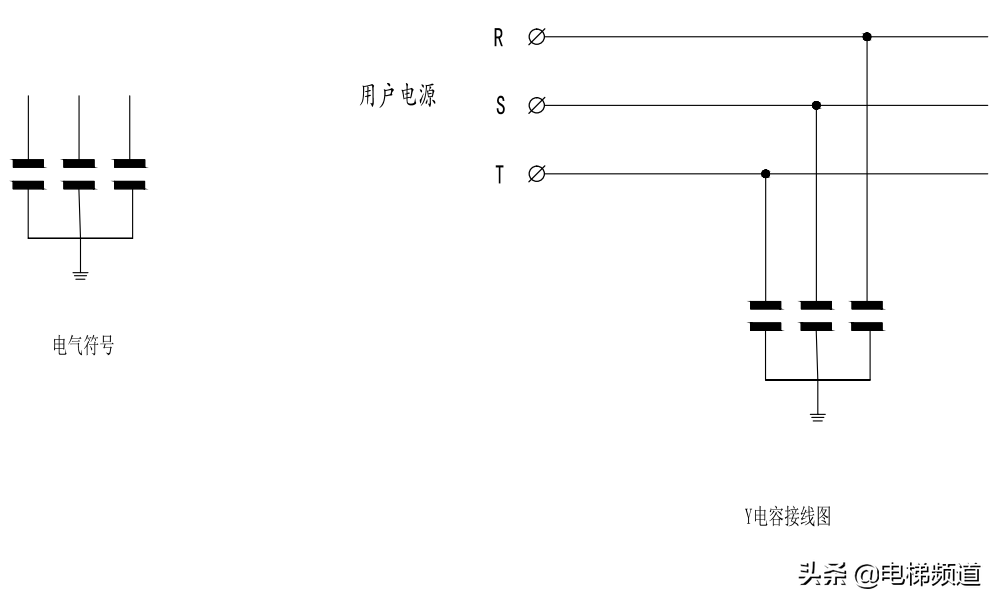

2.Y电容 Y电容由三个电容连接在一起与地线连接，另一端分别接在三相输入端。Y电容具有很强的抗大电流、高电压冲击的特性，在变频器的输入端主要用于抗电磁干扰，抑制高次谐波。

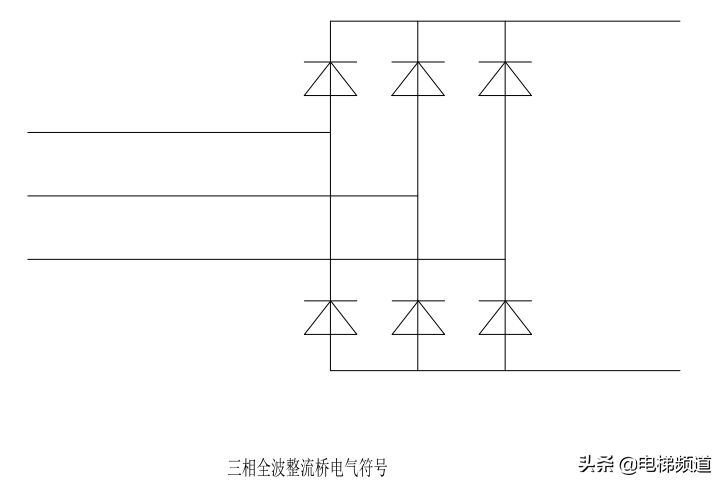

3.三相全波整流桥 三相全波整流桥的主要是把三相交流电整流成直流电，输入三相交流电压380V，输出直流电压513~537V。

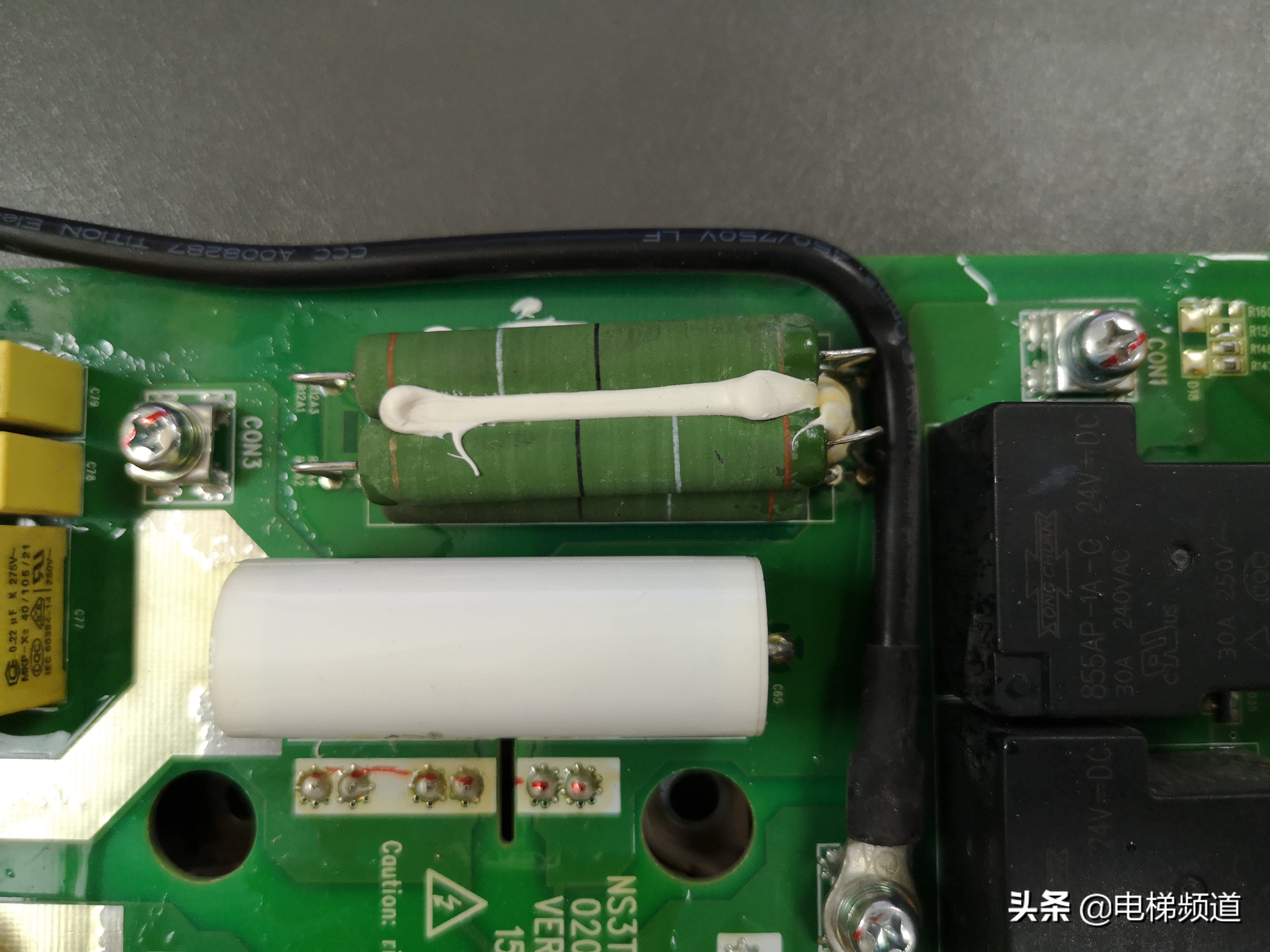

4.限流电阻 变频器通电之后给滤波电容充电，限流电阻限制其充电电流，防止过大的冲击电流导致三相整流桥损坏。 变频器常用的限流电阻有：150Ω 20W、40Ω 60W、20Ω 80W、10Ω 100W、4Ω 250W。

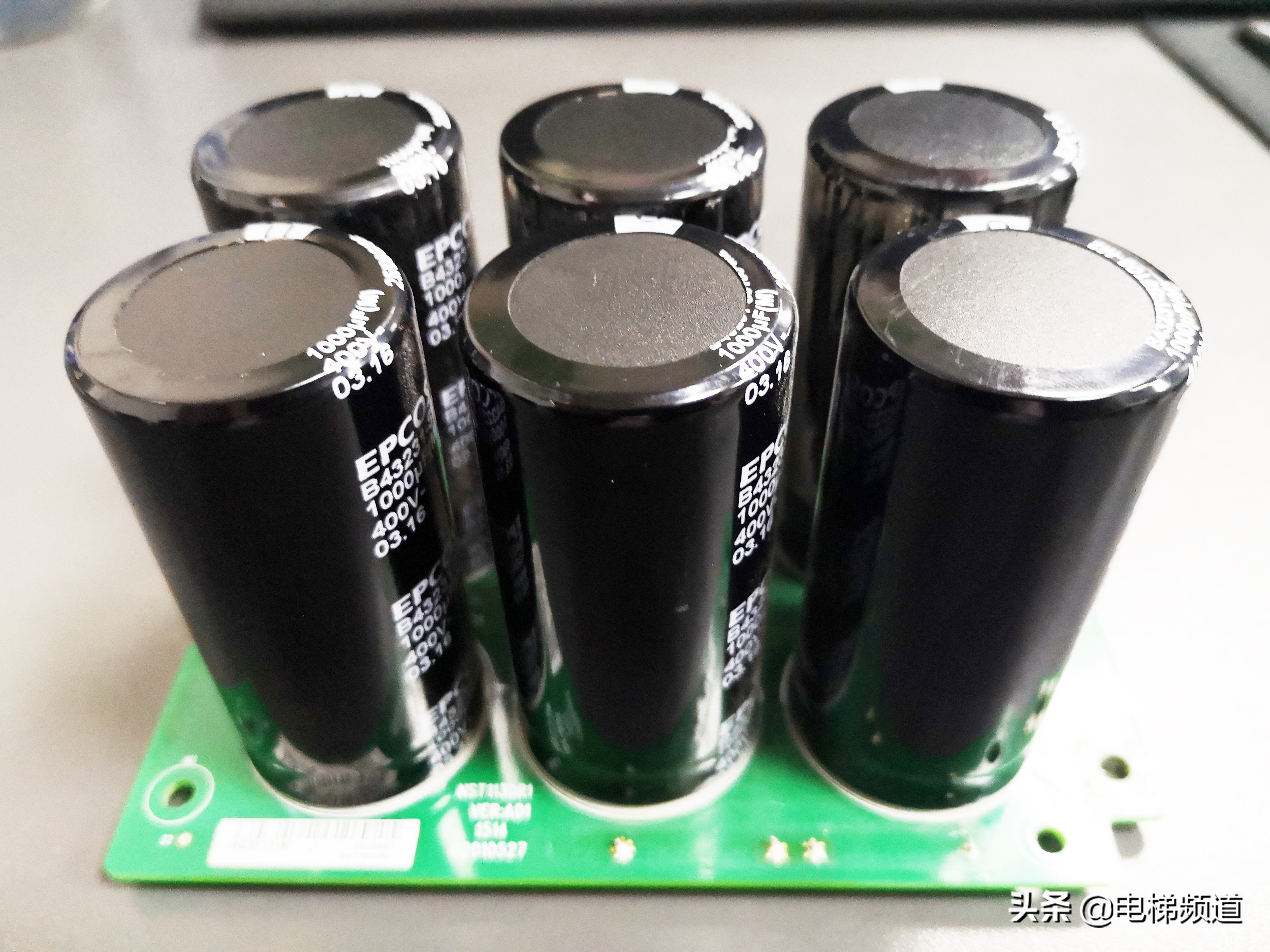

5.电解电容 滤波器电解电容在变频器直流侧起滤波作用，通常是由若干个电容器串联和并联构成电容器组，以得到所需要的耐压值和容量。 额定电压：400V DC~500V DC； 电容误差：±20%； 电解电容的使用寿命与环境温度有关，环境温度为30°C时使用寿命为10年，环境温度为50°C时使用寿命只有2.5年。

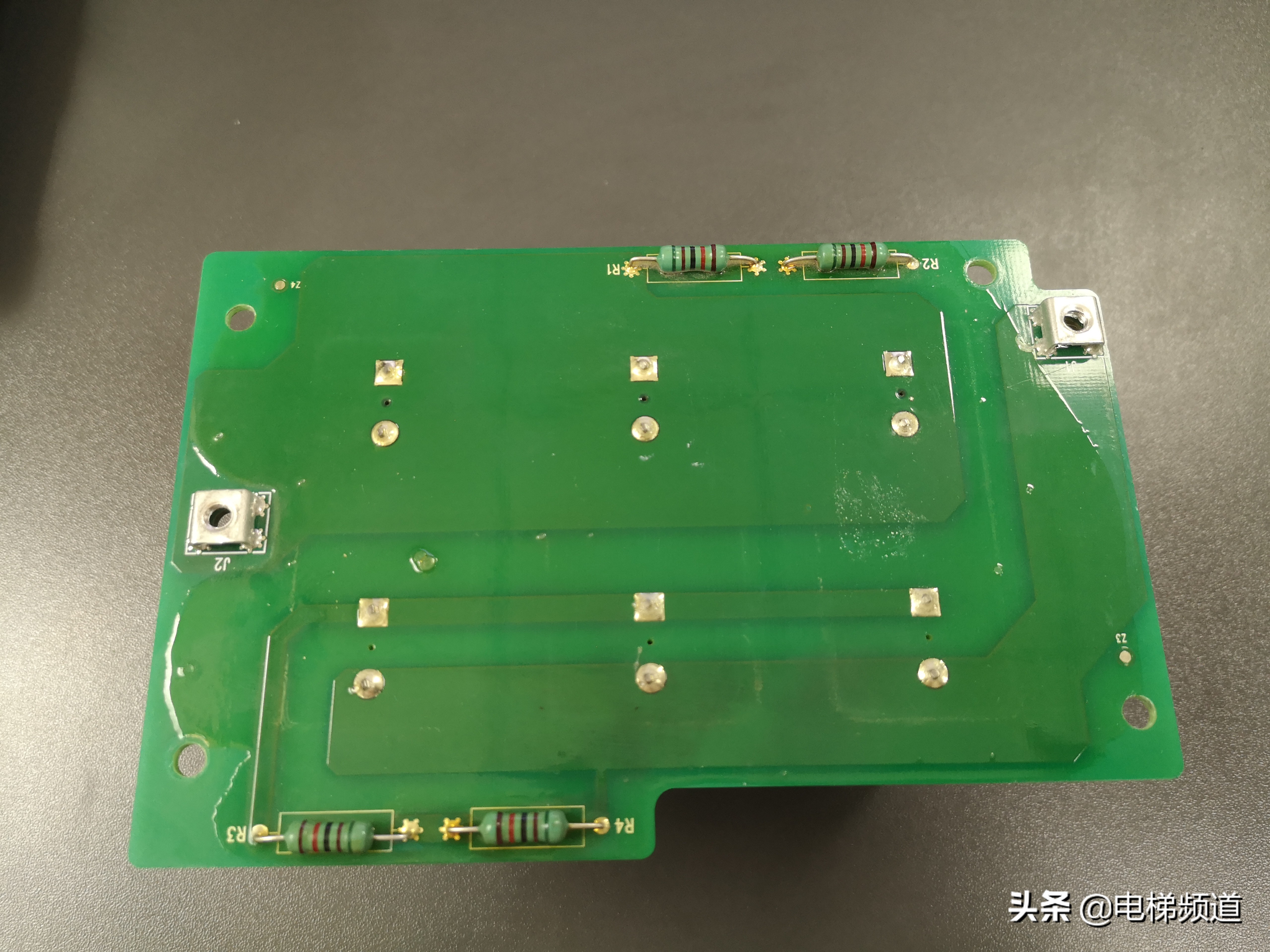

6.均压电阻 电解电容器的耐压值只能做到500V，而三相380V电源电压经过全波整流后得到的峰值电压为537V。所以滤波电容器只能由两个（两组）电解电容器串联而成。 由于每个电容器的电容量不可能绝对相同，尤其是电解电容，其电容量的离散性较大。所以两组电容的电压分配不平衡，导致电容器寿命不一致。 采用均压电阻并联在电容器的两端，使其电压平衡，由于电阻的阻值容易做的比较准确，保证了均压效果。

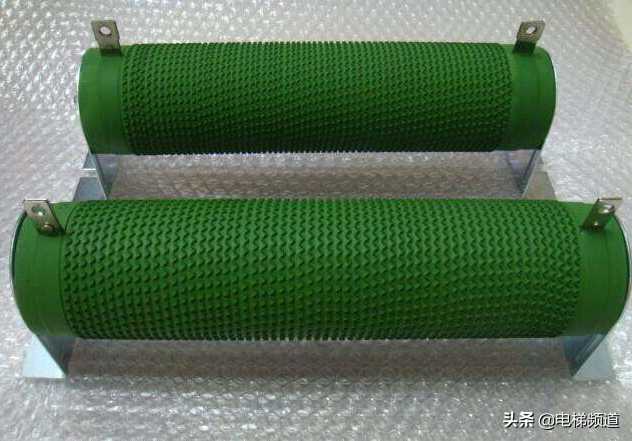

7.制动电阻 因为再生制动导致变频器直流电路容易过电压，配制动电阻将滤波电容器上多余的电荷释放掉，以免直流母线电压上升。

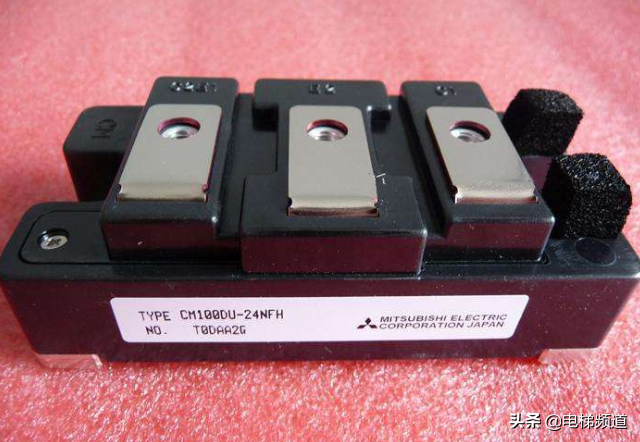

8.IGBT功能模块 IGBT具有高可靠性，驱动简单，保护容易，不用缓冲电路，开关频率高，电压型驱动，驱动功率小，开关速度高，以及可耐高压，大电流等一系列应用上的优点。 IGBT凝聚了高电压大电流晶闸管制造技术和大规模集成电路微细加工技术的精华，它的最大优点是无论是在导通状态还是在断路状态都可以承受冲击电流。 IGBT的开关频率可达到150KHZ，变频器应用的开关工作频率在2KHZ~10KHZ范围内。耐压电压可达到6500V，通用变频器应用耐压为1200V。

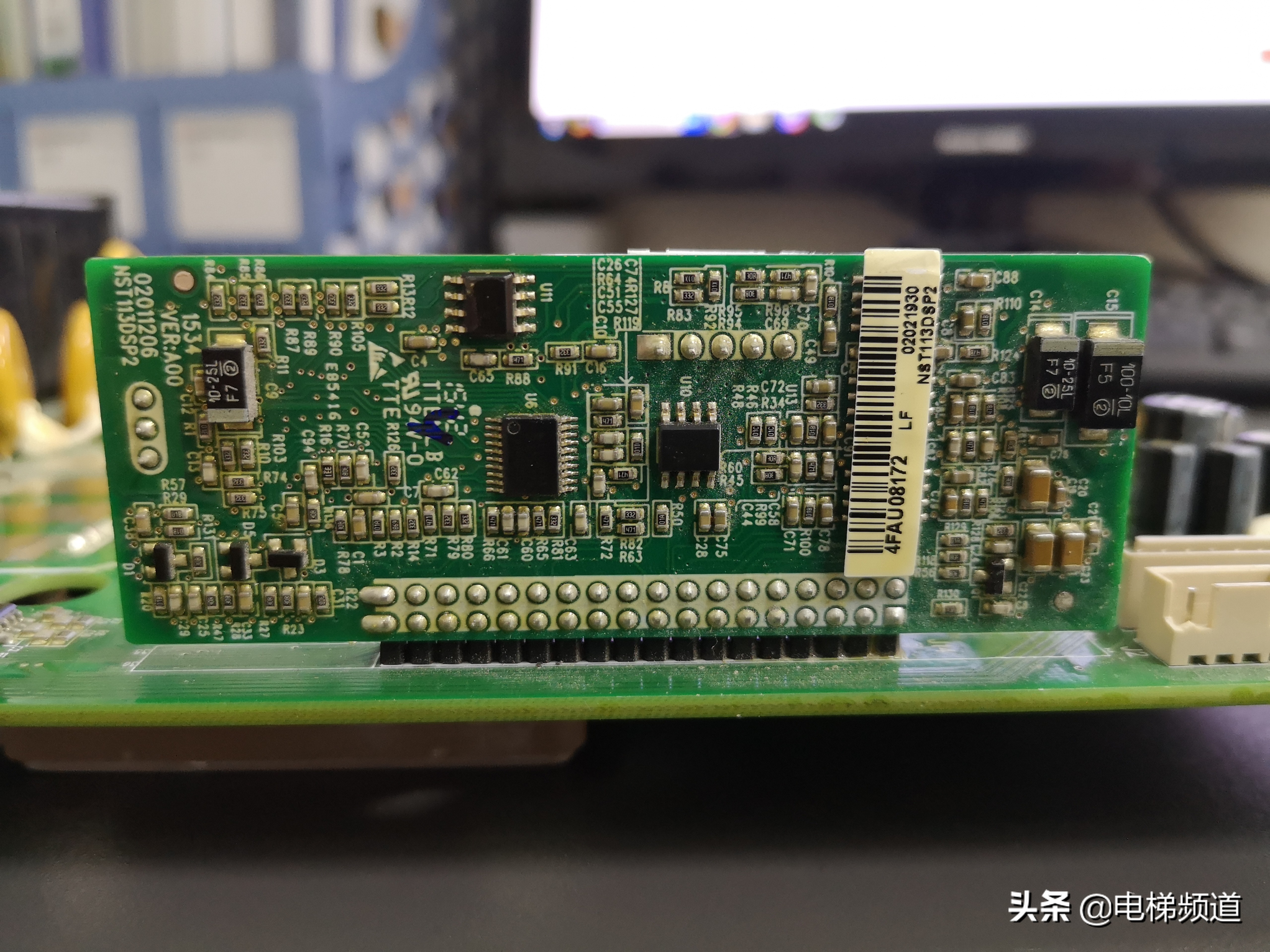

9.电流检测模块 IGBT功率模块是变频器最关键的器件，如果发生过流就会烧坏功率模块。采用电流检测霍尔传感器，检测通过IGBT模块的电流，一旦检测电流超过设定值，就会停止输出，以达到保护IGBT模块的目的。

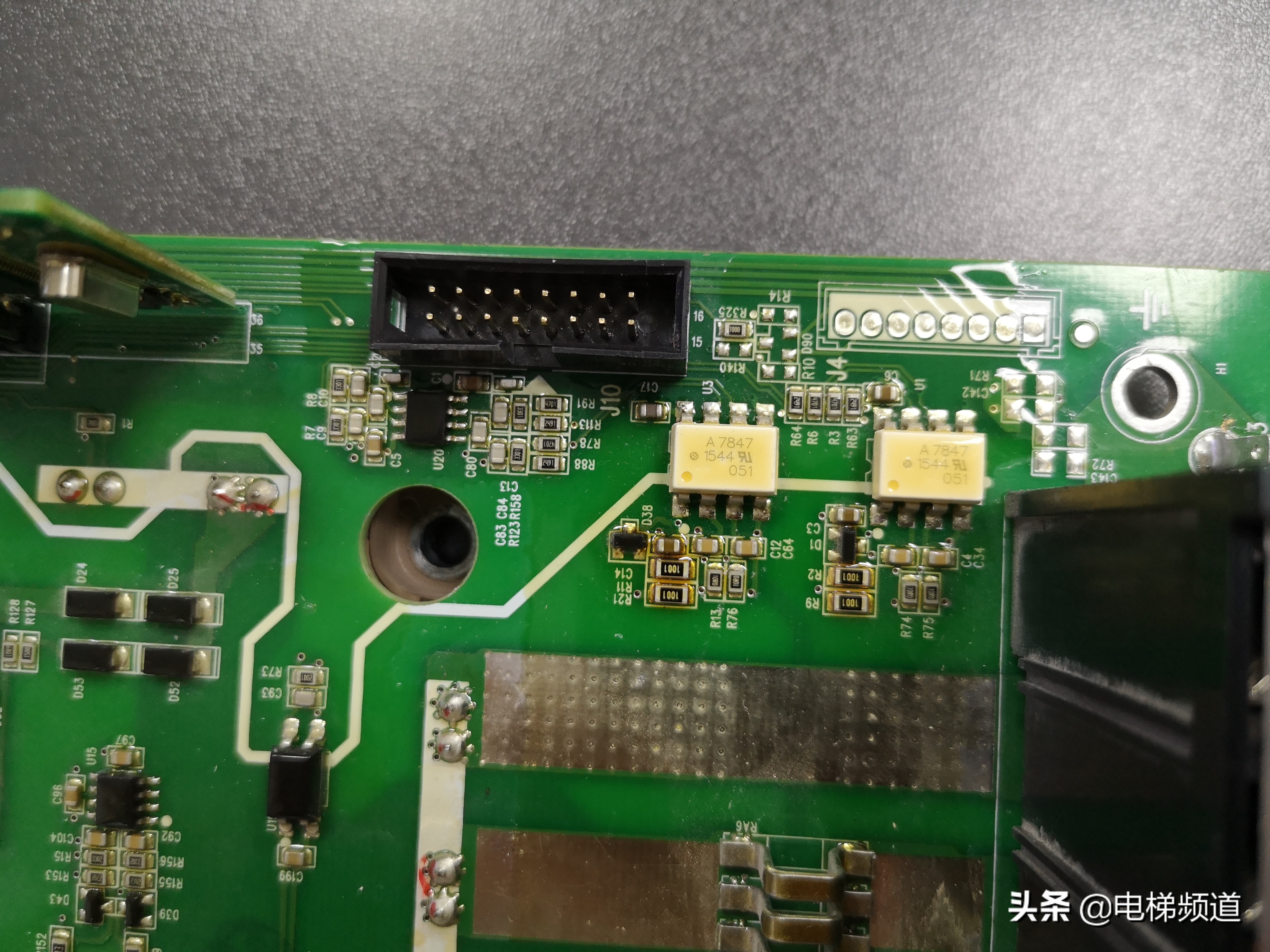

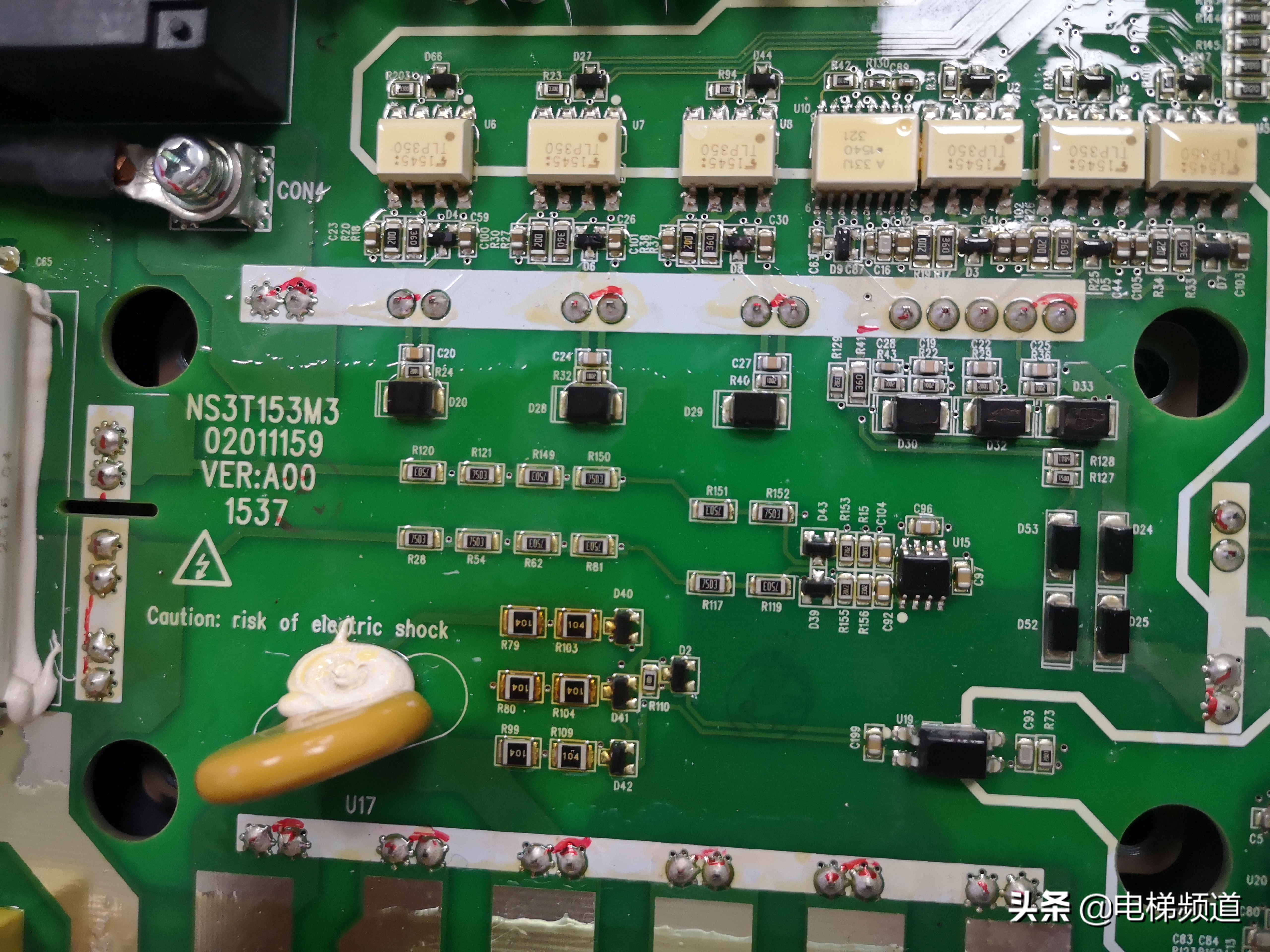

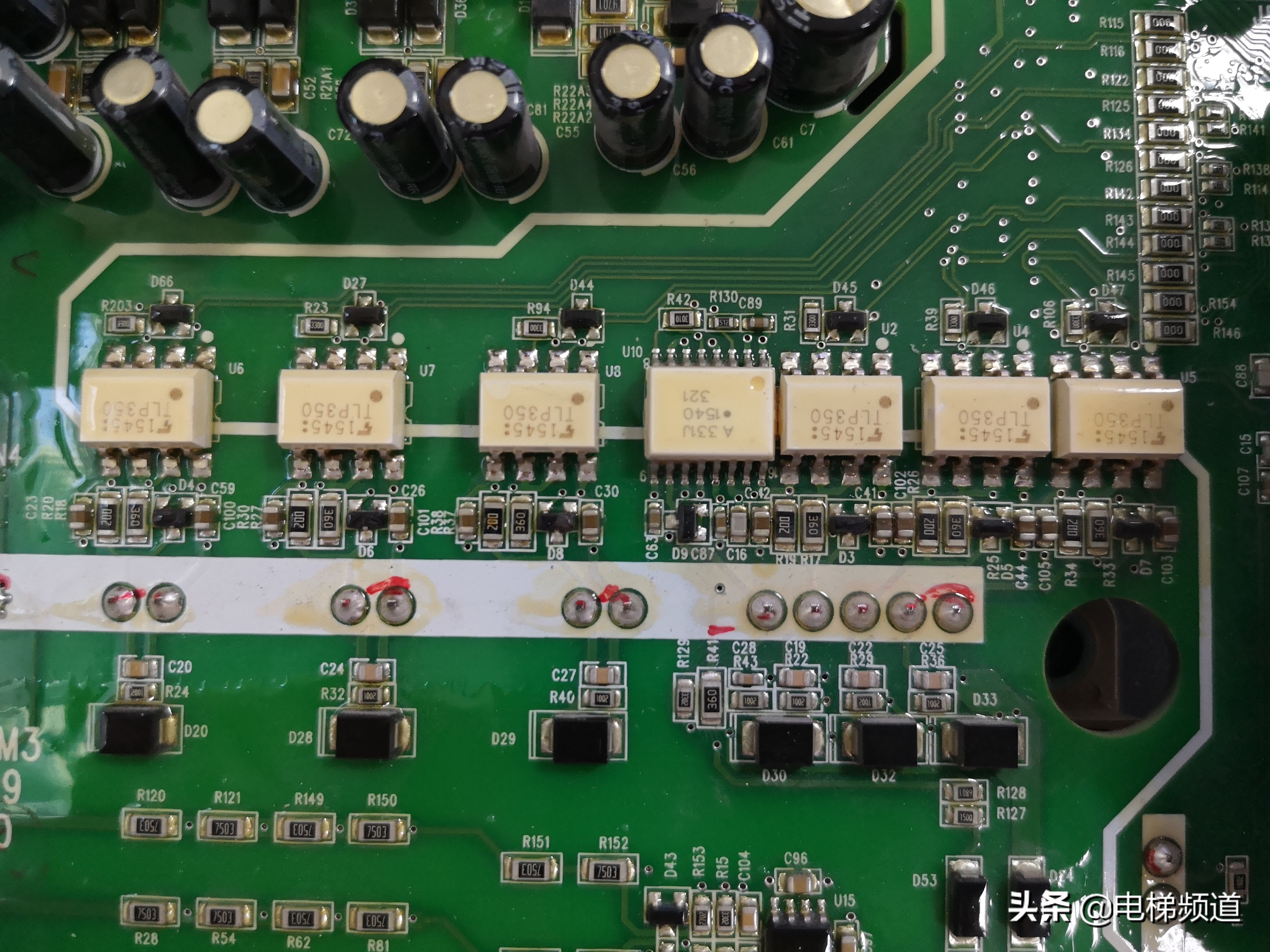

10.IGBT驱动保护电路 IGBT驱动保护电路将CPU控制器发出微弱脉冲信号放大，来驱动IGBT模块的通、断。

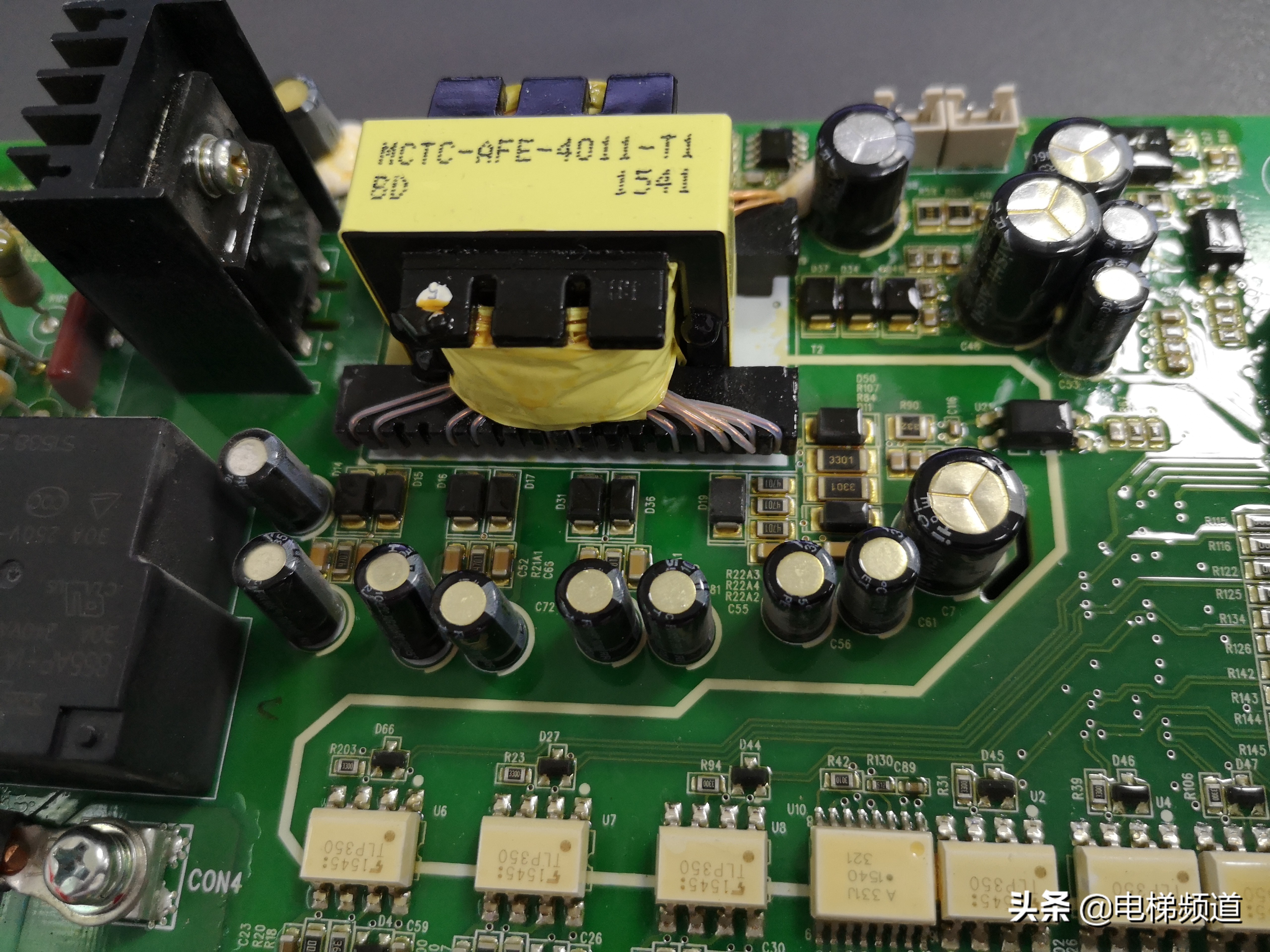

11.电源板 从直流母线输入535V DC 电压，采用开关电源产生几种不同的电压等级，给CPU控制板、风扇、温度传感器、DSP数字处理器、外围数字电路、IGBT驱动板等供电源。

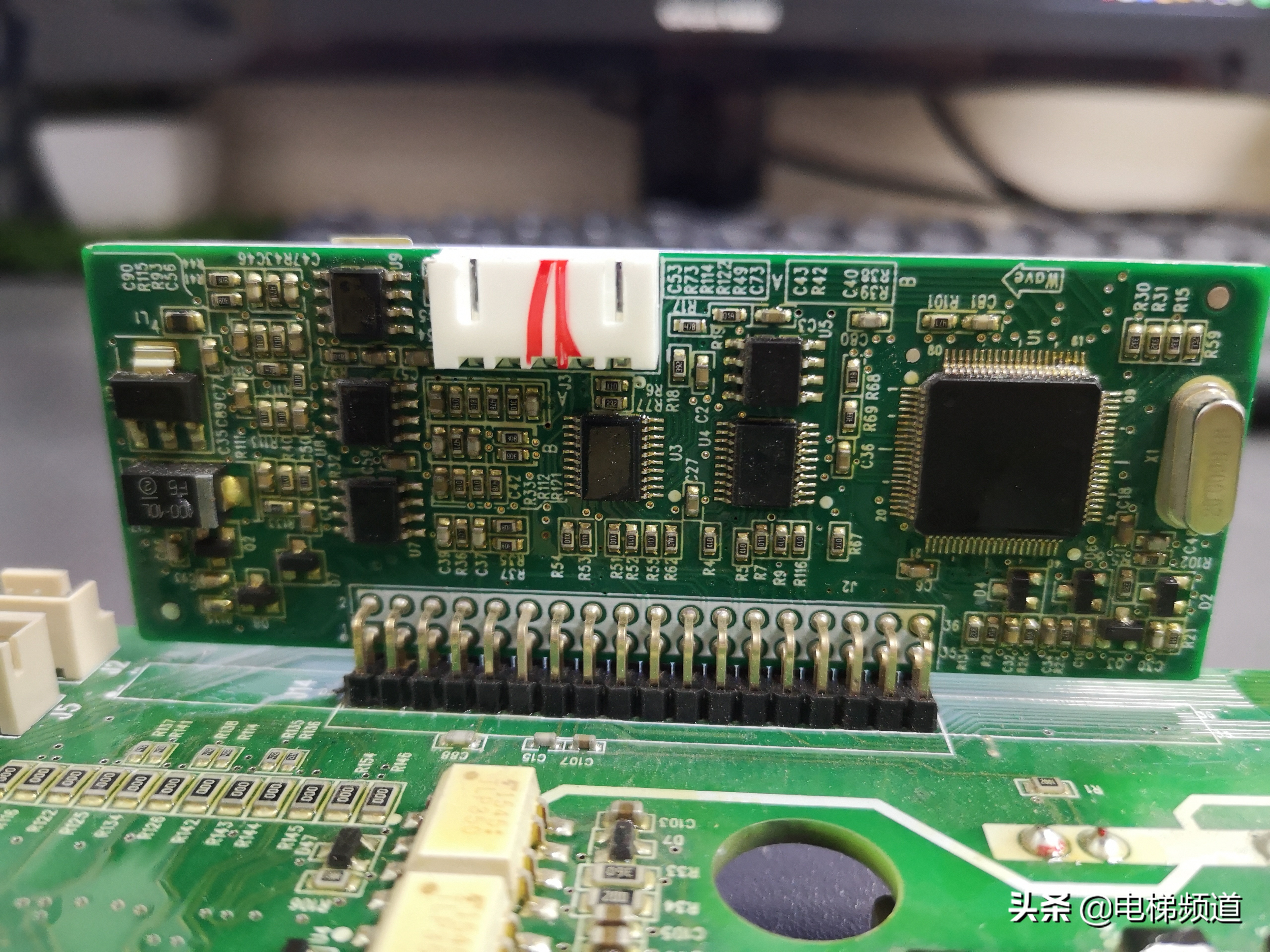

12.CPU控制板 CPU控制板主要由DSP数字信号处理器，完成电流、电压、温度采样、6路PMW脉宽调制信号的输出，各种故障报警输入，电流电压频率设定信号输入及电动机控制算法的运算功能。变频器控制电路的开关量、模拟量，输入和输出，RS232/RS485通讯串行接口与操作面板相连，完成按键信号输入，数据显示等功能。

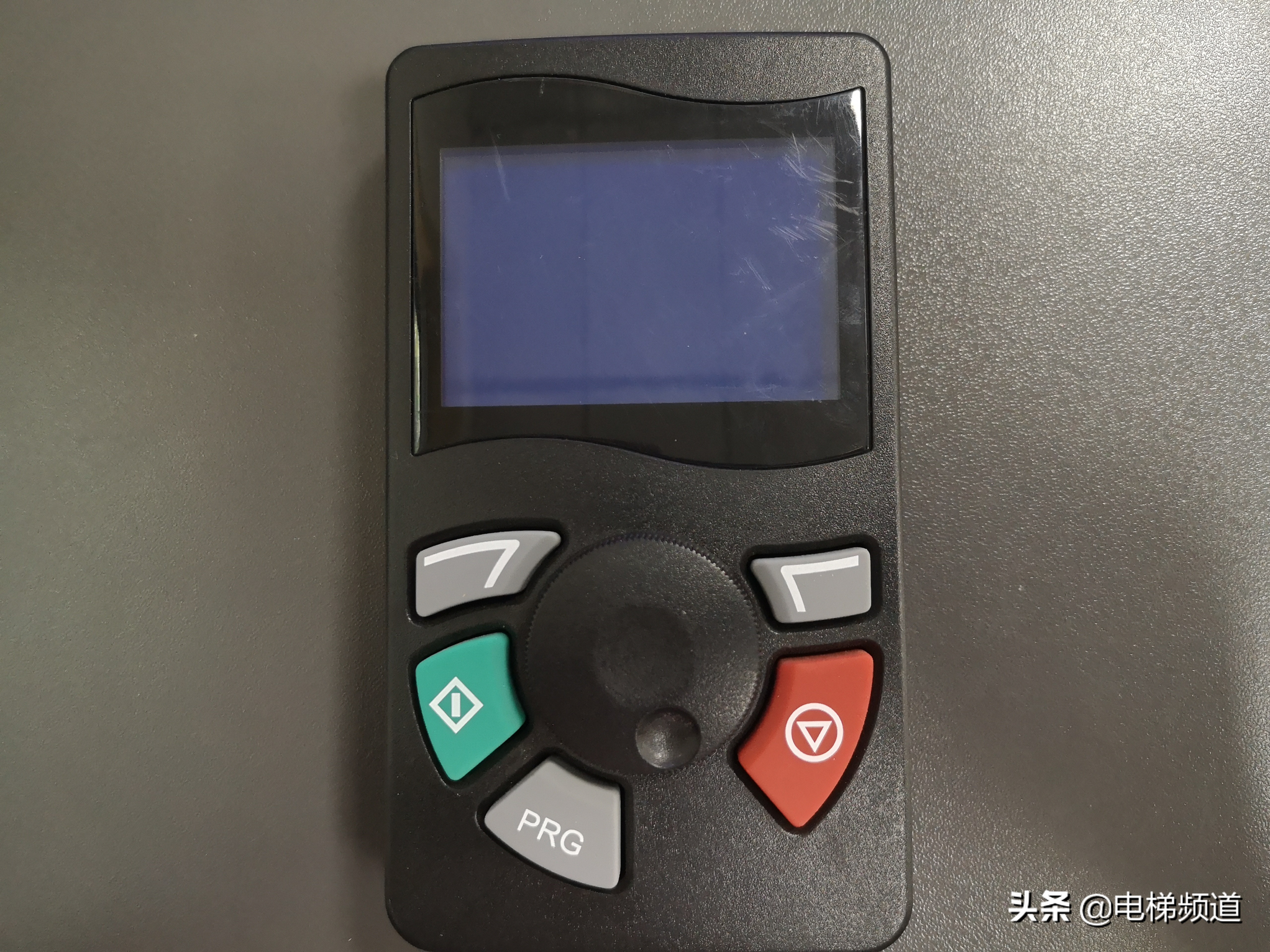

13.操作面板 操作面板与CPU控制板相连接，完成按键信号的输入。它的最大优点就是简单、方便、醒目，同时又兼具监视功能，即能够将变频器运行时的电流、电压、实际转速、母线电压等实时显示出来。还可以通过延长线，安置在用户操作方便的地方。
14.温度传感器（热敏电阻器） 热敏电阻器在一定监测范围内，电阻值随着温度上升而下降，通过检测其电阻值来确定相应的温度，达到测温、控温的目的。

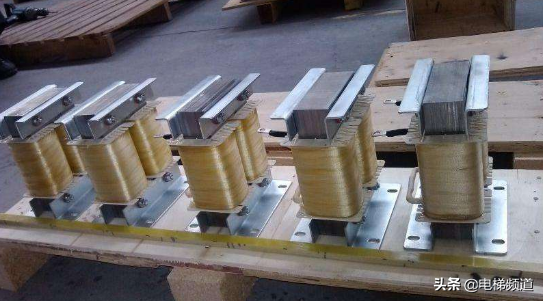

15.直流电抗器 对于比较大型的变频器需要安装直流电抗器，直流电抗器接在整流桥和滤波电容之间，直流电抗器除了提高功率因数之外，还可以削弱电源接通瞬间的冲击电流。
|
