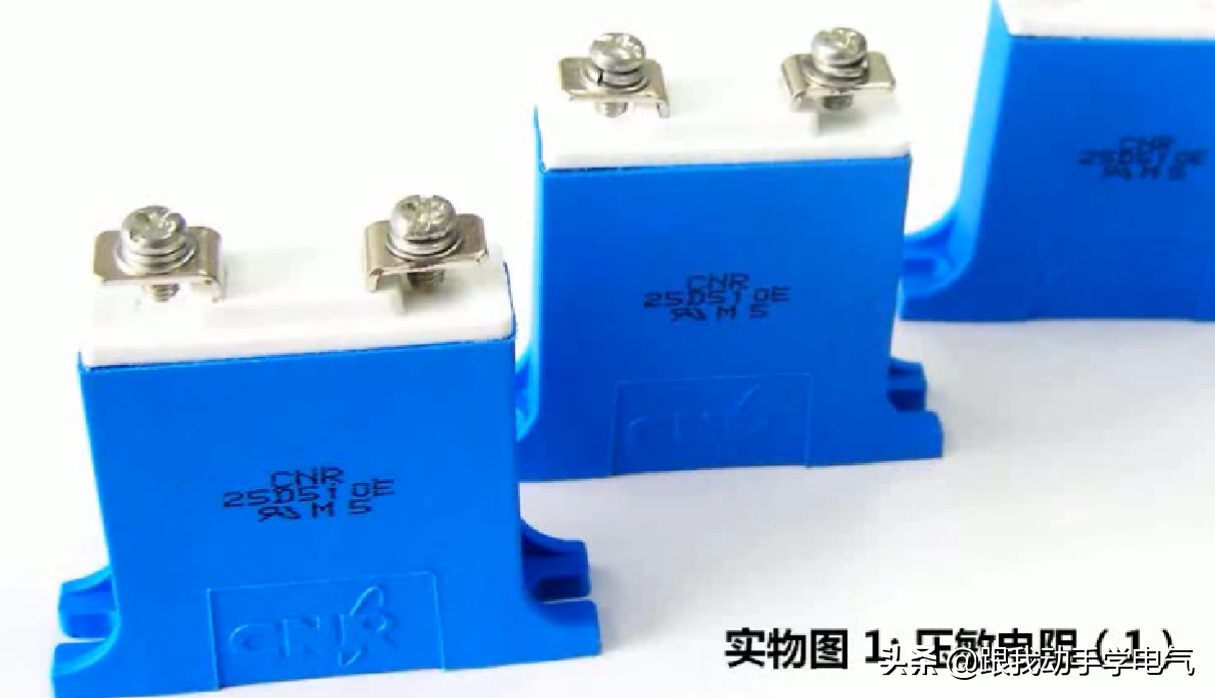

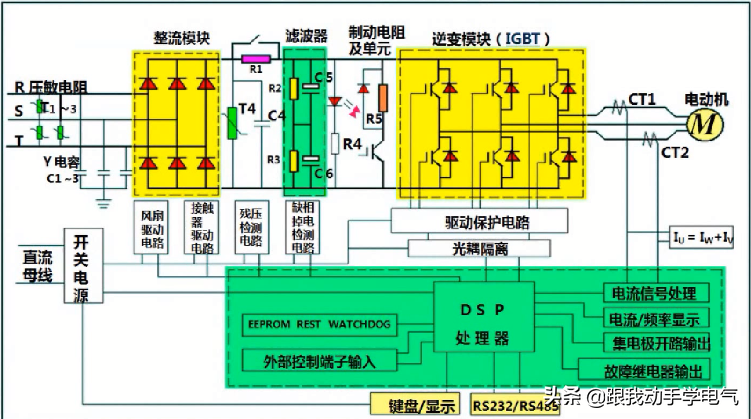

2、变频器主要元器件说明 （1）压敏电阻：当电压较时压敏电阻会短路，可进线开关顶跳。防止高电压进入到整流桥，有效保护整流桥。

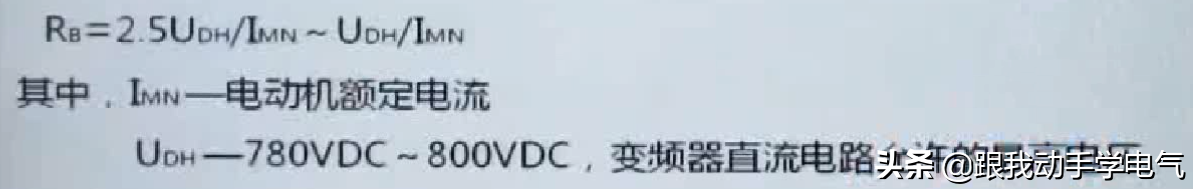

（3）整流模块：将三相交流电整流成直流电，输入电压380VAC，输出直流514~537VDC。 （4）滤波器：滤波电容能承受电压400多V，但直流后的电压是500多V，所以一般用两组电解电容，R2和R3为均压电阻，主要考虑电解电容的的离散性很大，每个电容之间的电容量差值很大，一般差20%都是合格的，这样在充电时每个电容的电压不一致，所以加均压电阻，是电容两端电压保持一致。 （5）充电电阻：R1，通过充电电阻给滤波电容充电，当电压达到500多伏后将充电电阻通过直流接触器短掉，主要考虑在开始合闸时电容相当于短路，会把整流电路烧掉。 （6）制动单元与制动电阻：考虑到电机处于发电状态，通过二极管整流成直流，电压持续升高，变频器容易过压保护，所以，加制动单元和制动电阻，当检测到电压700V左右时，使IGBT接通，把电机发电的能量消耗在制动电阻上.制动电阻选择换算公式如下所示：

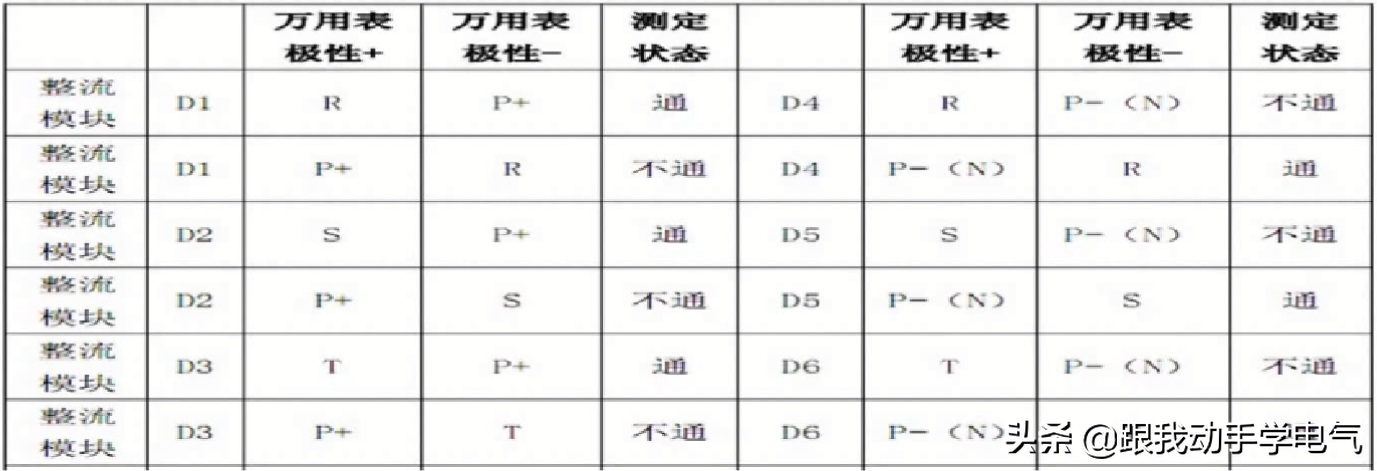

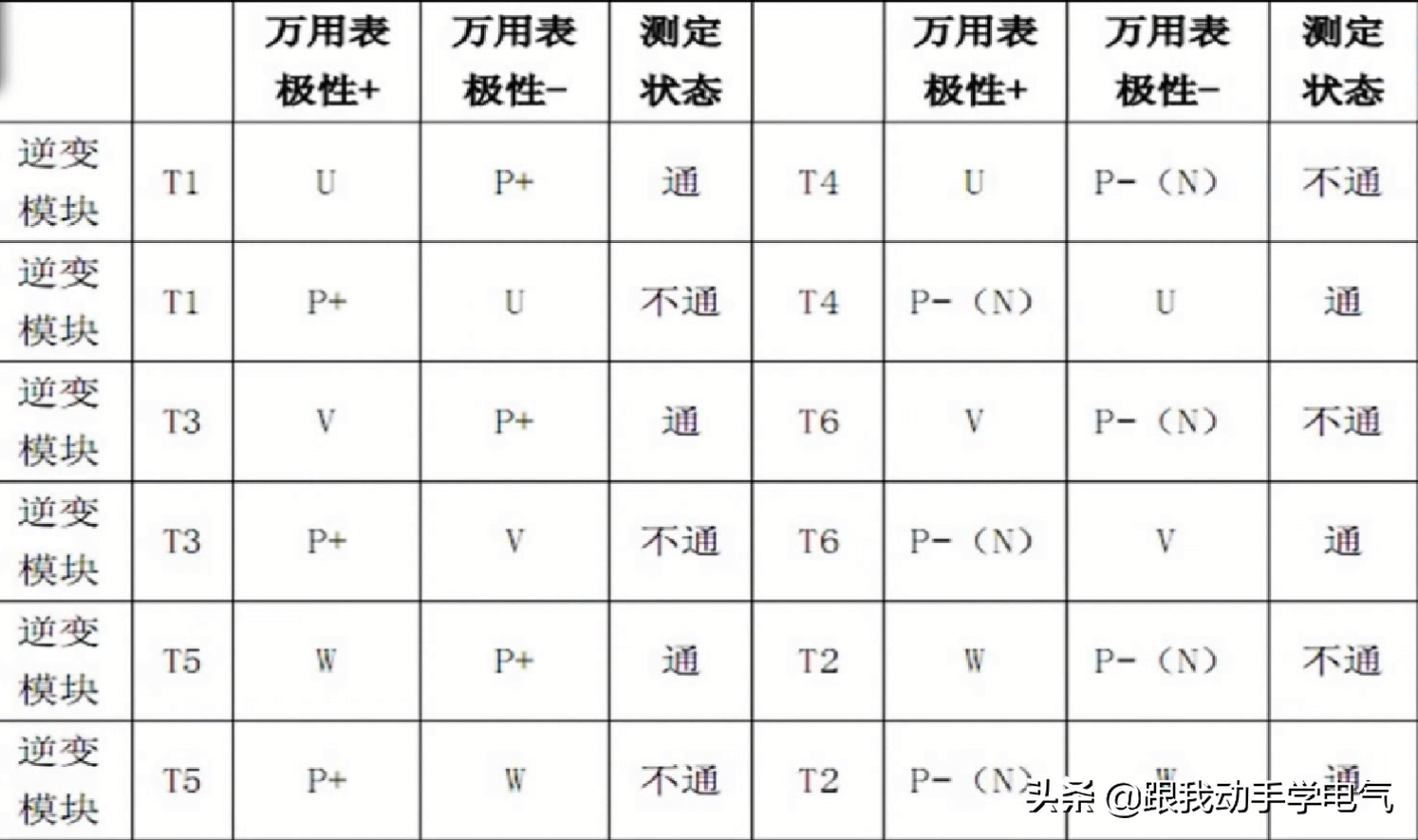

（7）逆变单元：一般都是IGBT，是变频器的核心部件，其实IGBT相当于是一个开关，开关频率很高2KHz~20KHZ（载波频率），耐高压（1200V），电压型驱动，驱动电压15~20VDC，驱动电流10mA~16mA。 IGBT模块具有很强的温度敏感性，随着外壳温度的上升，通过IGBT模块的有效电流明显下降。所以要保证变频器的散热。 （8）CT：电流互感器，用于检测输出电流保护IGBT、变频器控制、保护电机等功能。 功率模块检测方法：同万用表二极管档。按如下表来检测：
|
