生产线两辆送料小车送料三菱PLC控制系统

gkket

本文主要讲解生产线上两辆送料小车的应用

控制要求：

自动状态：按下启动按钮SB1后，小车1由SQ1处前进到SQ2处停留5S，再后退到SQ1处停下。按下启动按钮SB1的同时，小车2由SQ3处前进到SQ4处停5S，再后退到SQ3处停下。按下停止按钮SB2，小车1,2立即停止。

手动状态：按下小车1手动前进按钮SB3，小车1向前运行。按下小车1手动后退按钮SB3，小车1向后运行。按下小车2手动前进按钮SB5，小车2向前运行。按下小车2手动后退按钮SB6，小车2向后运行。

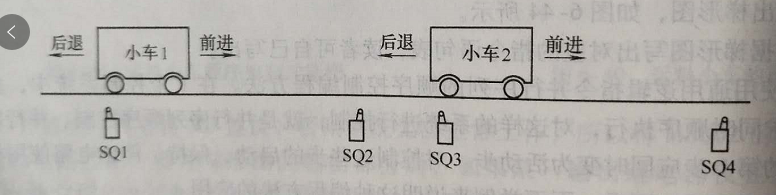

实物图

控制系统实现过程：

（1）确定输入信号。启动按钮SB1一个，停止按钮SB2一个，小车1手动向前按钮SB3一个,小车1手动退后按钮SB4一个,小车2手动向前按钮SB5一个,小车2手动退后按钮SB6一个,行程开关SQ1~SQ4四个，共10个。

（2）确定输出信号。小车1前进后退由交流接触器KM1和KM2控制。小车2前进后退由交流接触器KM3和KM4控制。共四个。

（3）根据输入输出信号制定I/O分配表。

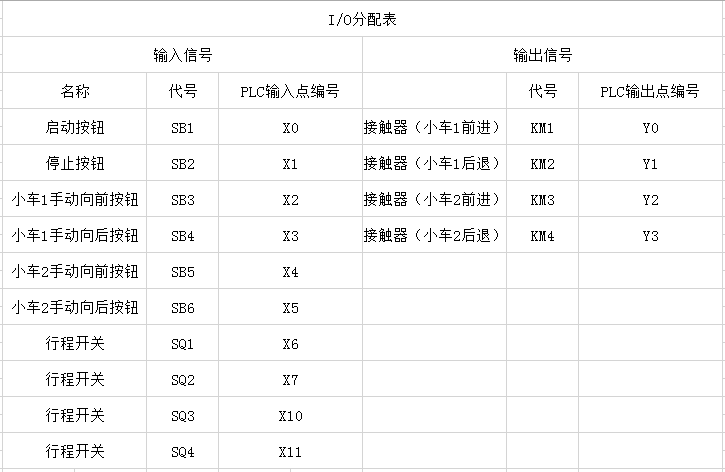

I/O分配表

（4）根据输入输出信号点数和现场实际需要选定PLC型号，绘制接线图。

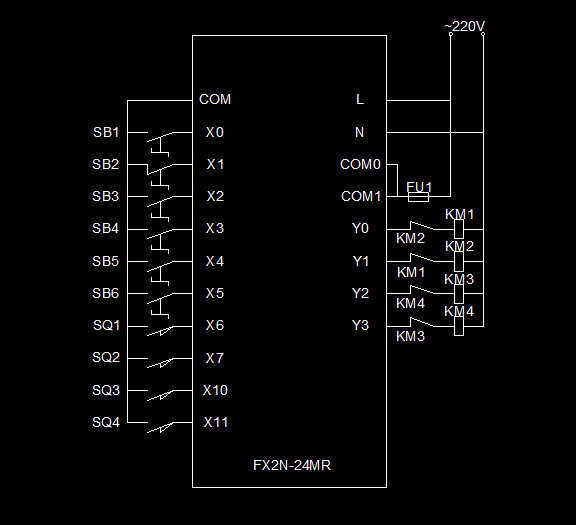

接线图

（5）应用三菱PLC软件设计梯形图。

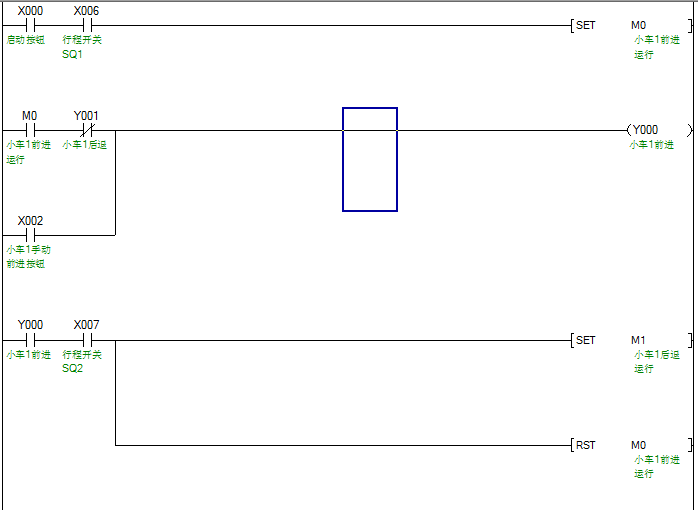

程序1

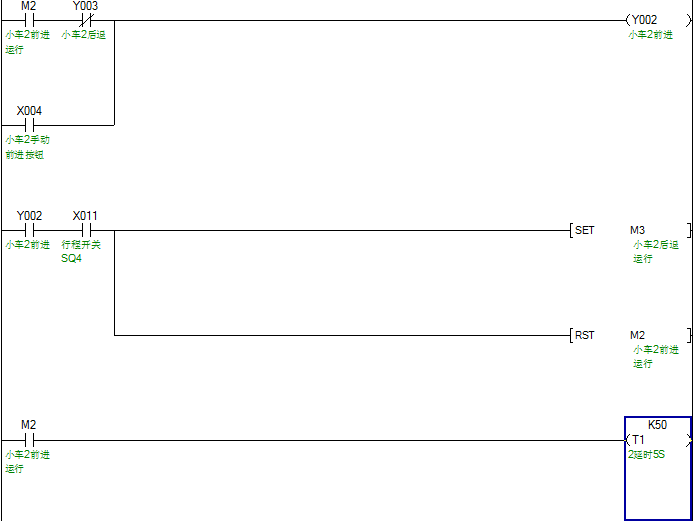

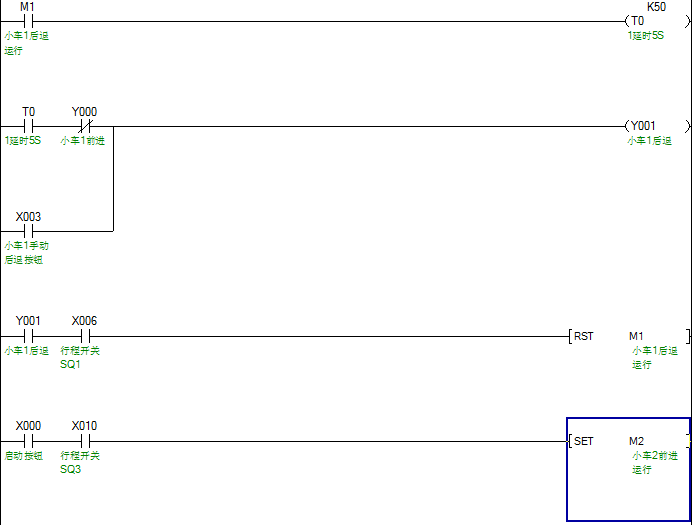

程序2

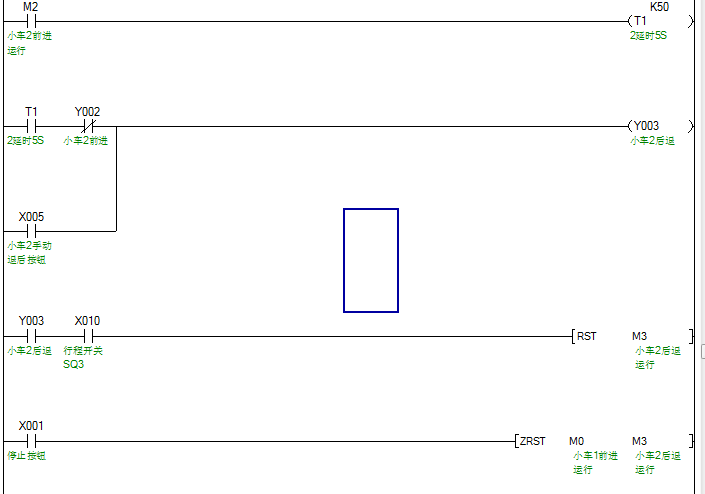

程序3
