对于西门子S120变频器整流模块，如何正确选型及注意事项

gkket

西门子S120变高性能单、多机驱动变频器无论是对于用在定位任务中的单机驱动系统、用在要求苛刻的单机或多机应用中的灵活而模块化的驱动系统，还是对于传动控制解决方案，西门子的 SINAMICS S 系列产品都可以提供合适的解决方案。

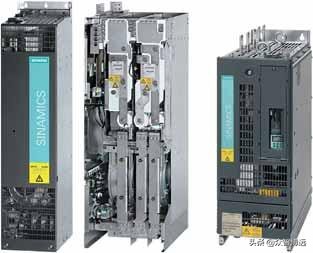

SINAMICS S120 变频调速装置

西门子S120装机装柜型变频器分为：整流装置，逆变装置，控制单元，操作面板。

具体参数如下：

1.基本整流装置：基本整流装置适用于无需能量回馈电网的场合。

基本整流装置带下列标准接口：

• 1 组输入电源连接

• 1 组 DC 24 V 电源接口

• 1 组直流母排（DCP， DCN），用于逆变装置供电

• 1 组直流母排（DCPA， DCNA），用于连接制动装置

• 3 个 DRIVE-CLiQ 插口

• 1 路温度传感器输入（KTY84-130、PTC 或 Pt100）

• 1 个 PE/ 保护性导体接口

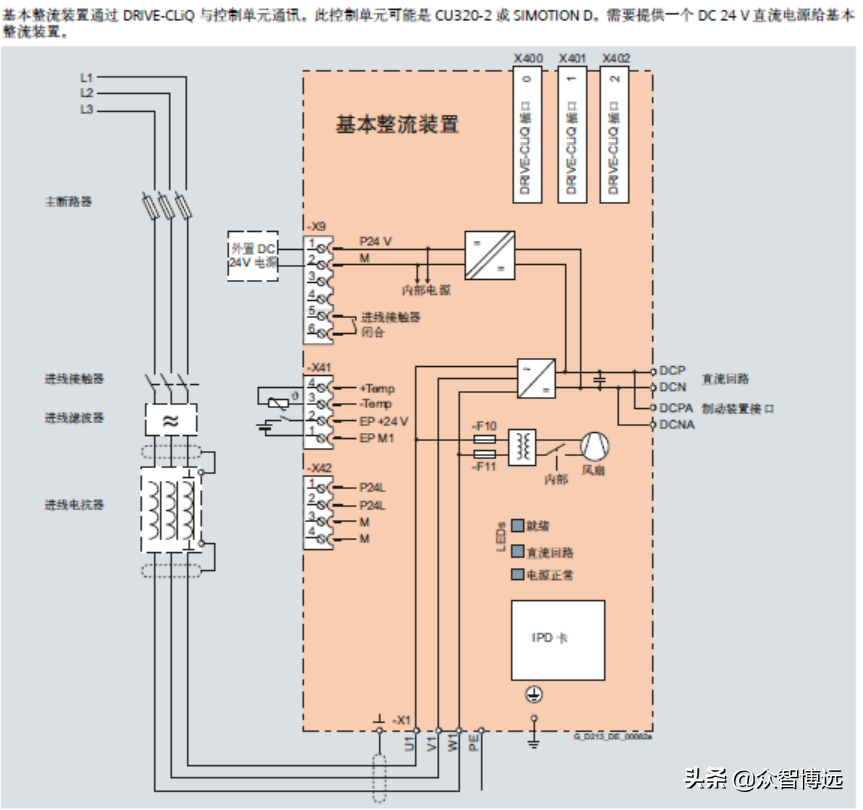

基本整流装置接线图

备注：（基本整流装置需要一个个 DC 24 V 直流电源给基本整流装置控制回路供电）

2.回馈整流装置：回馈整流装置是非受控的整流/ 再生回馈装置，具有 100 % 能量回馈功能。

回馈整流装置带下列标准接口：

• 1 组输入电源连接

• 1 组 DC 24 V 电源接口

• 1 组直流母排（DCP， DCN），用于逆变装置供电

• 1 组直流母排（DCPA， DCNA），用于连接制动装置

• 3 个 DRIVE-CLiQ 插口

• 1 路温度传感器输入（KTY84-130、PTC 或 Pt100）

• 1 个 PE/ 保护性导体接口（有于机座规格 HX 和 JX，有两个）

回馈整流装置接线图

备注：（基本整流装置需要一个个 DC 24 V 直流电源给基本整流装置控制回路供电，必须选用与其功率相匹配的进线电抗器或变压器）

3.有源整流装置：有源整流装置为受控的整流/ 回馈装置（整流和回馈均采用 IGBT元件），它产生可调节的直流母线电压。所连接的逆变装置不会受到电网电压的影响，电网电压在允许范围内的波动不会影响到输出侧。

有源整流装置带下列标准接口：

• 1 组输入电源连接

• 1 组 DC 24 V 电源接口

• 1 组直流母排（DCP， DCN），用于逆变装置供电

• 1 组直流母排（DCPA， DCNA），用于连接制动装置

• 3 个 DRIVE-CLiQ 插口

• 1 路温度传感器输入（KTY84-130、PTC 或 Pt100）

• 2 个 PE/ 保护导体连接

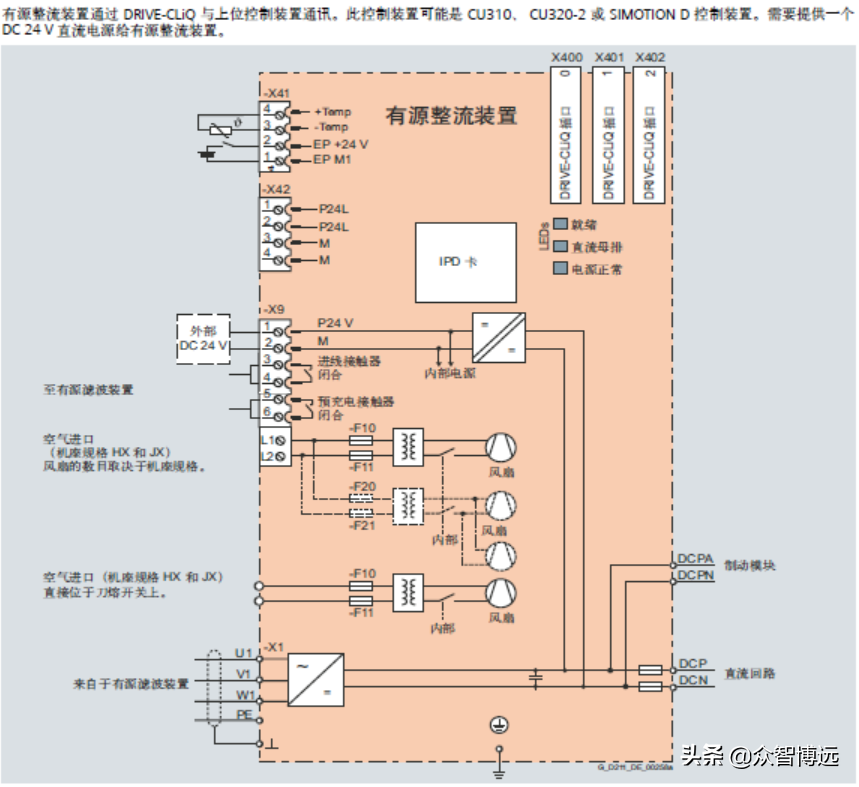

有源整流装置接线图

备注：（有源整流装置总是与匹配的有源滤波装置一起运行。它包括所需的预充电电路和一个电网净化滤波器。）

有源滤波装置
