本文由液压马达工程师原创制作，转载请注明出处 液压阀的种类繁多，在所有的液压件中，液压阀的种类最多，各种各样的液压阀，让人目不暇接，使得液压系统的功能也越来越强大。液压阀属于液压系统控制元件，控制着液压系统的流量，压力等参数。 2、 按功能分类： 3、 流量阀（节流阀、调速阀，分流集流阀） 4、 压力阀（溢流阀，减压阀，顺序阀，压力继电器） 5、 方向阀（电磁换向阀、手动换向阀、单向阀、液控单向阀）。 6、 按安装方式分：板式阀，管式阀，叠加阀，螺纹插装阀，盖板阀。 7、 按操纵方式分：手动阀，机动阀，电动阀，液动阀，电液动阀等。 我们还是按照传统的方式，主要来看流量阀，压力阀和方向控制阀这三种。其他的分类方式不能代表阀的功能，只是代表了安装方式，操作方式等。 压力控制阀在液压系统中，用来控制液压油压力和利用液压油压力来控制其他液压元件动作的阀统称为压力控制阀。此类阀的工作是利用液压力和弹簧力相平衡的原理。 按其功能和用途不同可分为： 一、溢流阀 二、减压阀 三、顺序阀 我们有必要补充一点就是，液压系统的压力不是液压泵产生的，而是负载产生的，压力控制阀所调定的是阀内弹簧的力量，当液压压力大于弹簧的力量，压力阀打开或关闭，压力消失后，液压阀返回零位置。 溢流阀那我们就先看溢流阀。溢流阀是通过对油液的溢流，使液压系统的压力维持恒定，从而实现系统的稳压、调压和限压。根据结构不同，溢流阀可分为直动式和先导式两类。

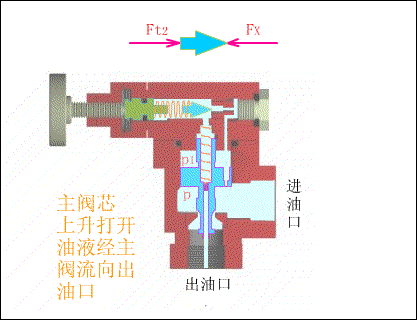

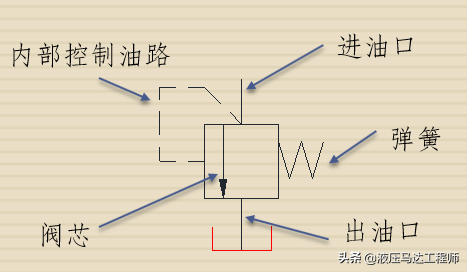

直动式溢流阀就一个简单的阀芯和弹簧的结构，我们通过这个动画就能看出来，压力油只有大于弹簧调定的力量才将溢流阀打开。 当液压系统的压力小于弹簧的力量时，溢流阀不动作。 从上面的描述我们看出，溢流阀只溢流系统多余的压力油，从而起到保护系统的作用。 右边这个符号表示了溢流阀的符号，虚线代表内部压力控制回路，箭头表示油流动方向，方框代表了溢流阀的控制腔体，弹簧和虚线的压力比较，弹簧力量大，溢流阀保持零位置，压力油压力大弹簧动作，将进油口和回油口导通。下面这个红色的油箱符号，只是想表达，溢流阀溢流的油都是回到油箱的。 先导式溢流阀

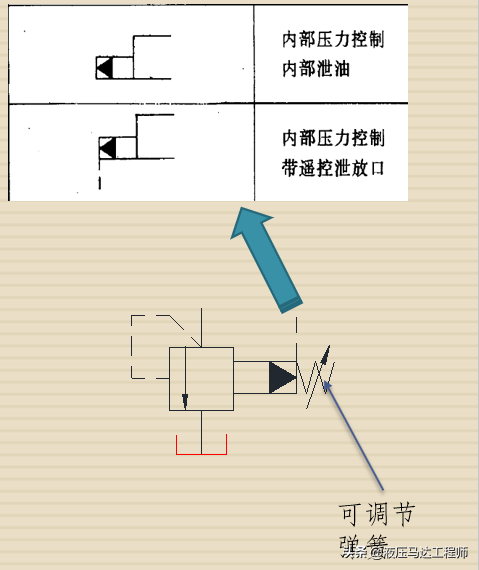

阀的符号左侧和直动式溢流阀一样，右边多了一个黑色三角形和一个斜箭头，还有一个虚线。斜箭头表示弹簧力量可调，虚线是远程控制油路遥控口，或者是内部泄油的泄方口。黑色三角形代表了油流动的方向。三角形顶点朝外说明油的流动方向是由阀的内部向外流动的。
这些内容在标准上都有。 溢流阀的作用就是通过设定溢流阀的弹簧力来使液压系统的压力始终在调定范围之内，起到保护系统的作用，使系统保持压力的恒定，防止系统过载。

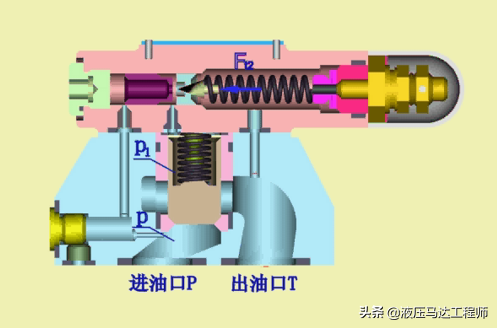

每个系统都必须配置溢流阀，否则系统不能承受压力的波动，对系统元件损害较大。 那么为什么要使用先导式溢流阀呢，先导式溢流阀由于有先导阀的存在，可以使阀内的弹簧刚度做的小一些，弹簧刚度大了，弹簧制造困难，不好使用，做小一点使溢流阀的灵敏度也能提高。调压也方便。由于先导式溢流阀内阻尼孔的存在使得溢流阀的压力随流量变化比较小。
|
