换向阀概述

在液压阀中，换向阀使用的频次最多，常见的换向阀种类有二位二通换向阀、二位三通换向阀、二位四通换向阀、三位四通换向阀等等。

以二位二通换向阀为例：

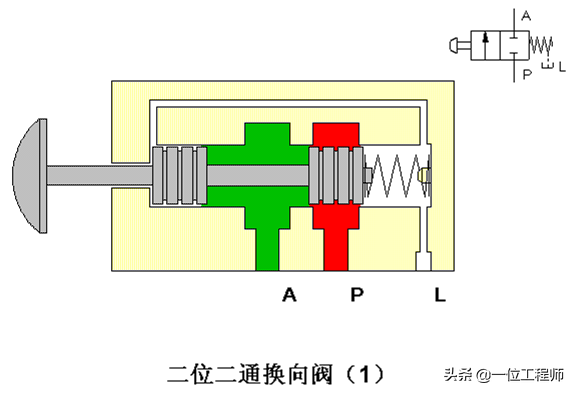

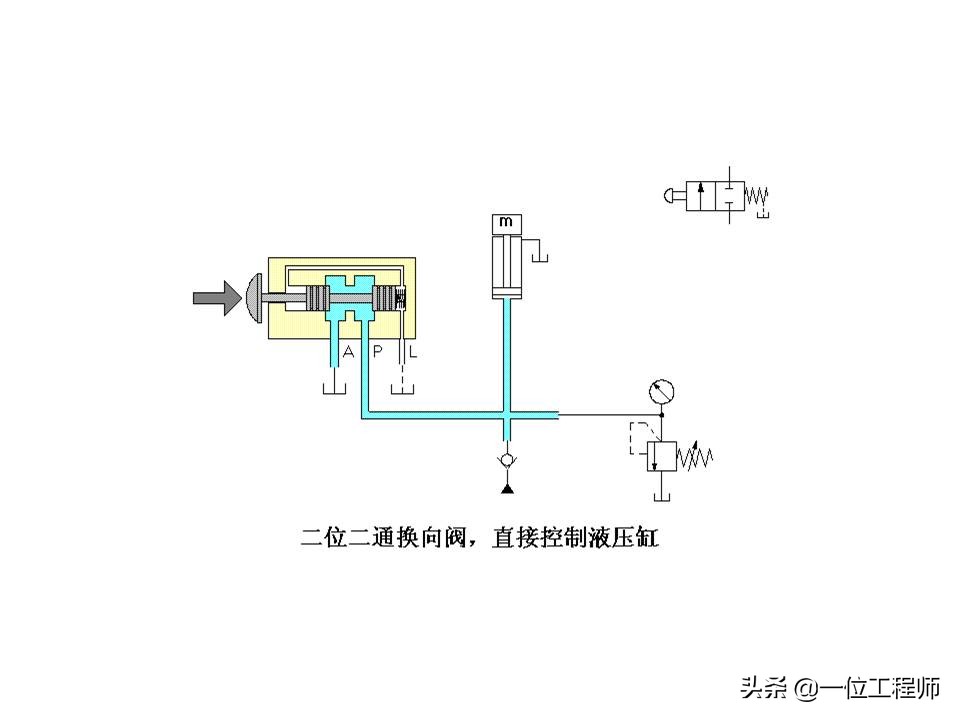

二位二通

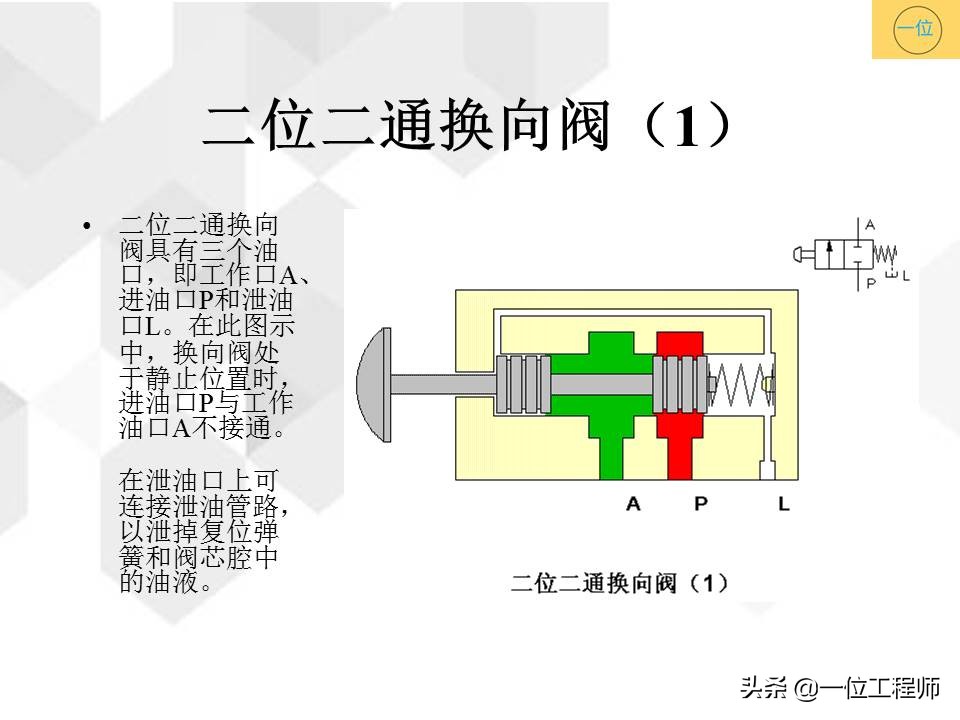

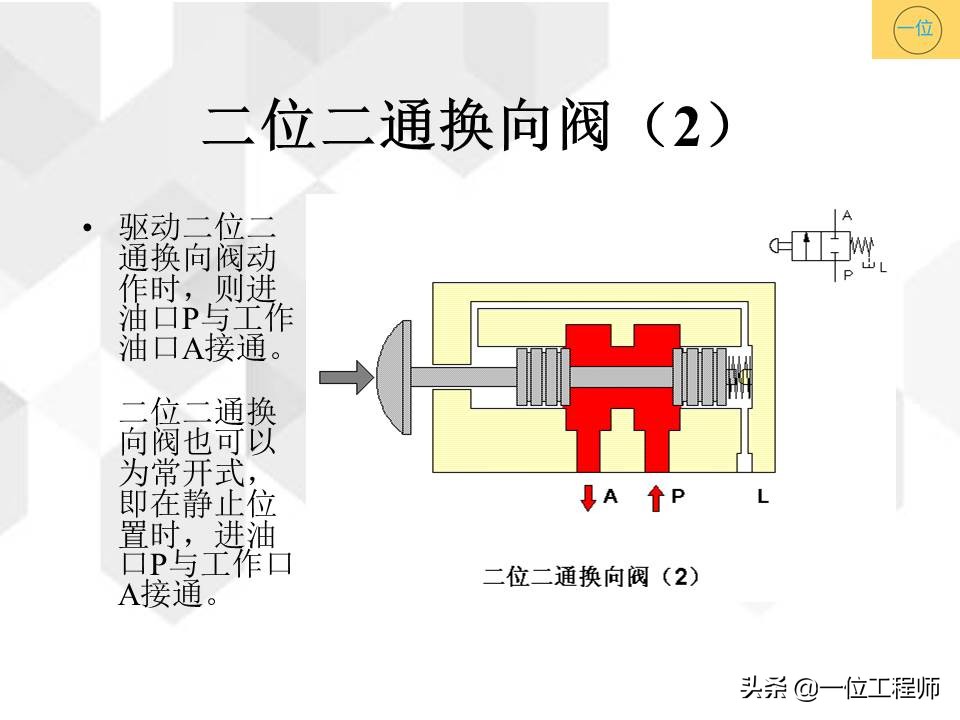

二位二通换向阀具有三个油口，即工作口A、进油口P和泄油口L。在此图示中，换向阀处于静止位置时，进油口P与工作油口A不接通。在泄油口上可连接泄油管路，以泄掉复位弹簧和阀芯腔中的油液。驱动二位二通换向阀动作时，则进油口P与工作油口A接通。二位二通换向阀也可以为常开式，即在静止位置时，进油口P与工作口A接通。
