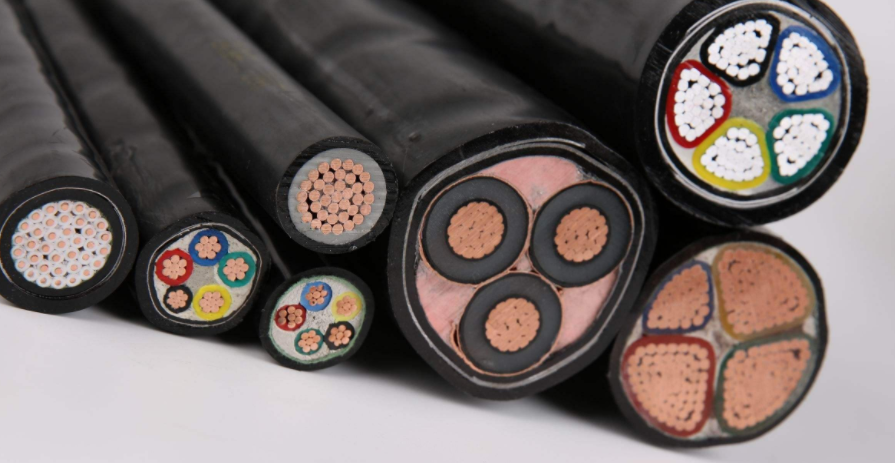

在低压三相配电回路的导线截面选择时，对于存在大量单相负荷，考虑有可能三相不平衡导致中性线电流较大，通常按照中性线截面与相线截面相等进行选择导线。当相线截面大于16mm2，中性线面截面等于相线截面时，此时的五芯电缆本文简称“4+1”截面形式电缆（其中接地线截面为相线一半）。 三相对称负荷回路，或三相配电平衡回路，其中性线没有电流或很小电流，通常中性线截面选择为相线的一半，此时的五芯电缆本文简称“3+2”截面形式电缆（相线截面大于16mm2），既中性线和接地线截面为相线的一半查看 另外用电设备产生谐波，如果存在大量三次谐波，存在中性线电流等于或大于相线电流的情况。因此有些电气设计师一遇到设备中含有产生谐波的设备，就一律采用4+1的电缆截面形式。这种做法是否合理。

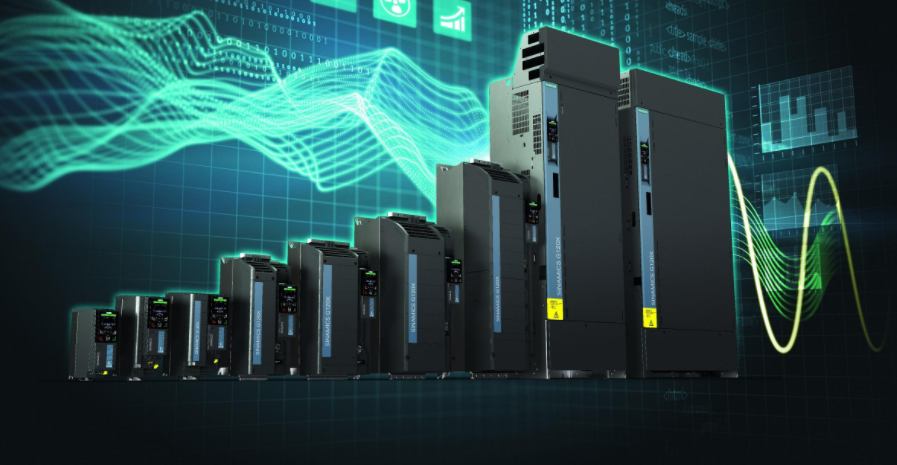

答案是否定的： 为了节能，水泵、风机、电梯等三相设备常采用变频器进行调节不同工况下的运行转速，同时变频器会产生谐波，这是肯定的。必须指出的是增加变频器进行调速的三相电机供电回路是没有中性线的，也就是说变频器产生的谐波电流不会流入到配电回路的中性线上。
所以对于风机、水泵、电梯这种带变频器调速的设备，其三相电机回路都是无需中性线的。故对于直接给水泵、风机配电电缆应采用3+1形式（大于1），电梯配电电缆选择3+2形式。对于纯三相动力配电回路，虽然有变频设备，其配电电缆也宜选用3+2形式，这样有利于节约。 文章来源：小谈建筑电气设计
|
