PLC运用传送指令十字路口红绿灯控制案例（加人行道控制）

gk-auto · 发表于 2021-4-3 11:30:06

在学习PLC中，很多人对逻辑控制表示困惑，那么下面分享一个PLC如何编写十字路口红绿灯控制，相信大家一看就会明白其中的道理。

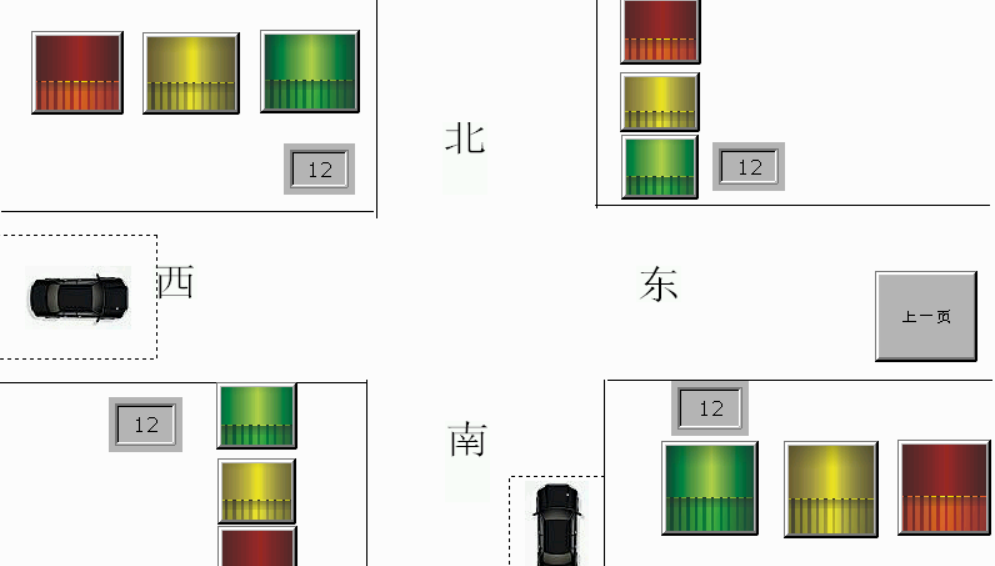

十字路口良红绿灯仿真图：

一、控制要求

东西方向绿灯亮7秒闪烁3秒黄灯亮2秒红灯亮10秒

南北方向红灯亮10秒绿灯亮7秒闪烁3秒黄灯亮2秒

二、输入输出分配表

Q0.0东西红

Q0.1东西绿

Q0.2东西黄

Q0.3南北红

Q0.4南北绿

Q0.5南北黄

Q0.6人行道东西绿

Q0.7人行道东西红

Q1.0人行道南北绿

Q1.1人行道南北红

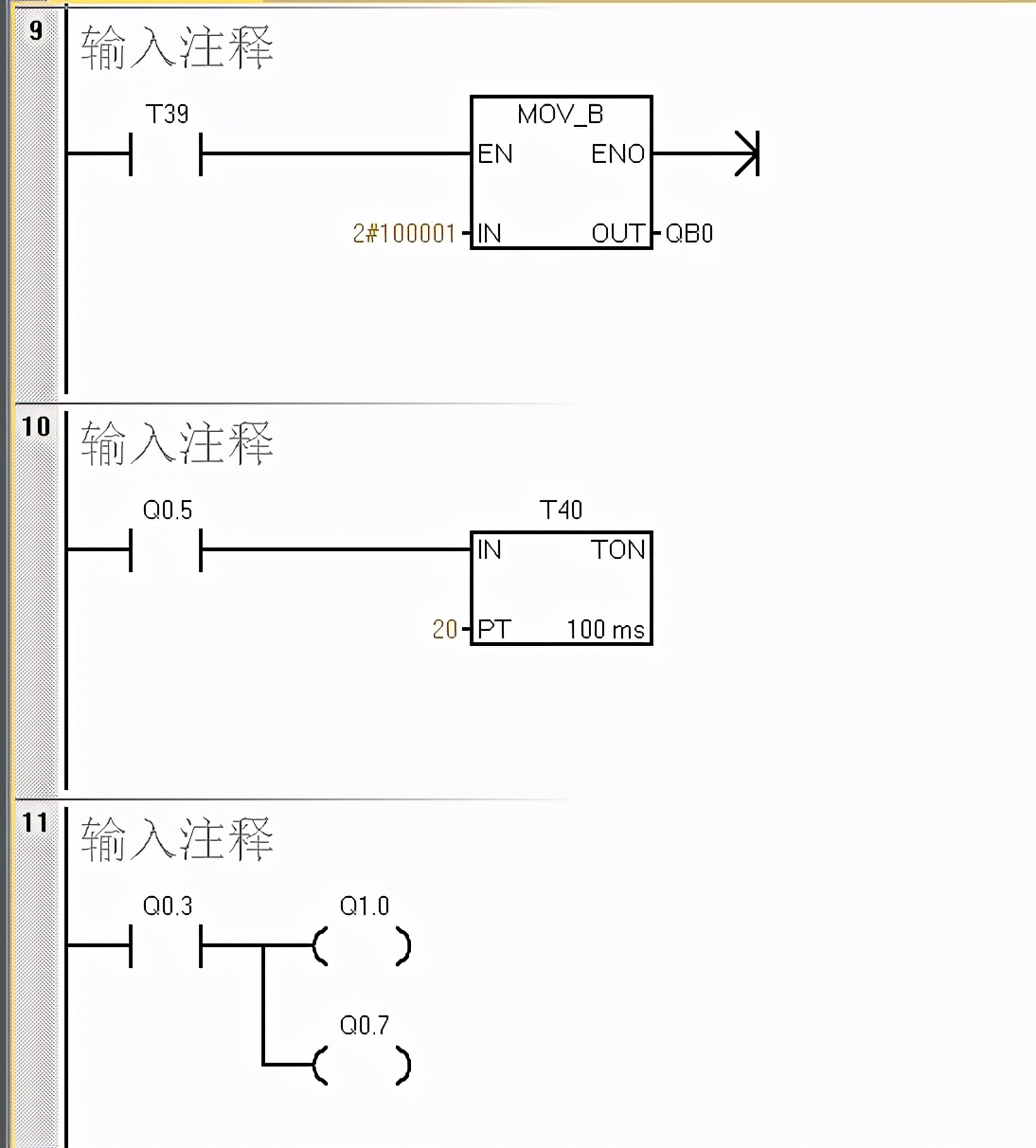

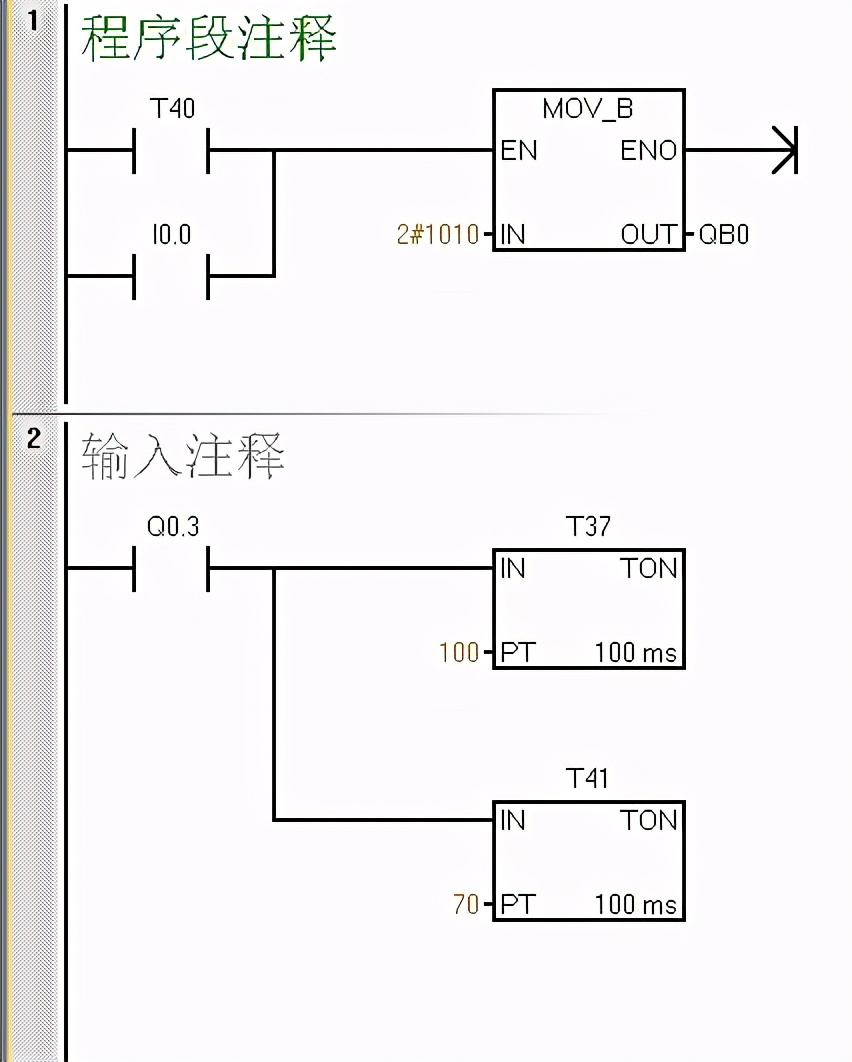

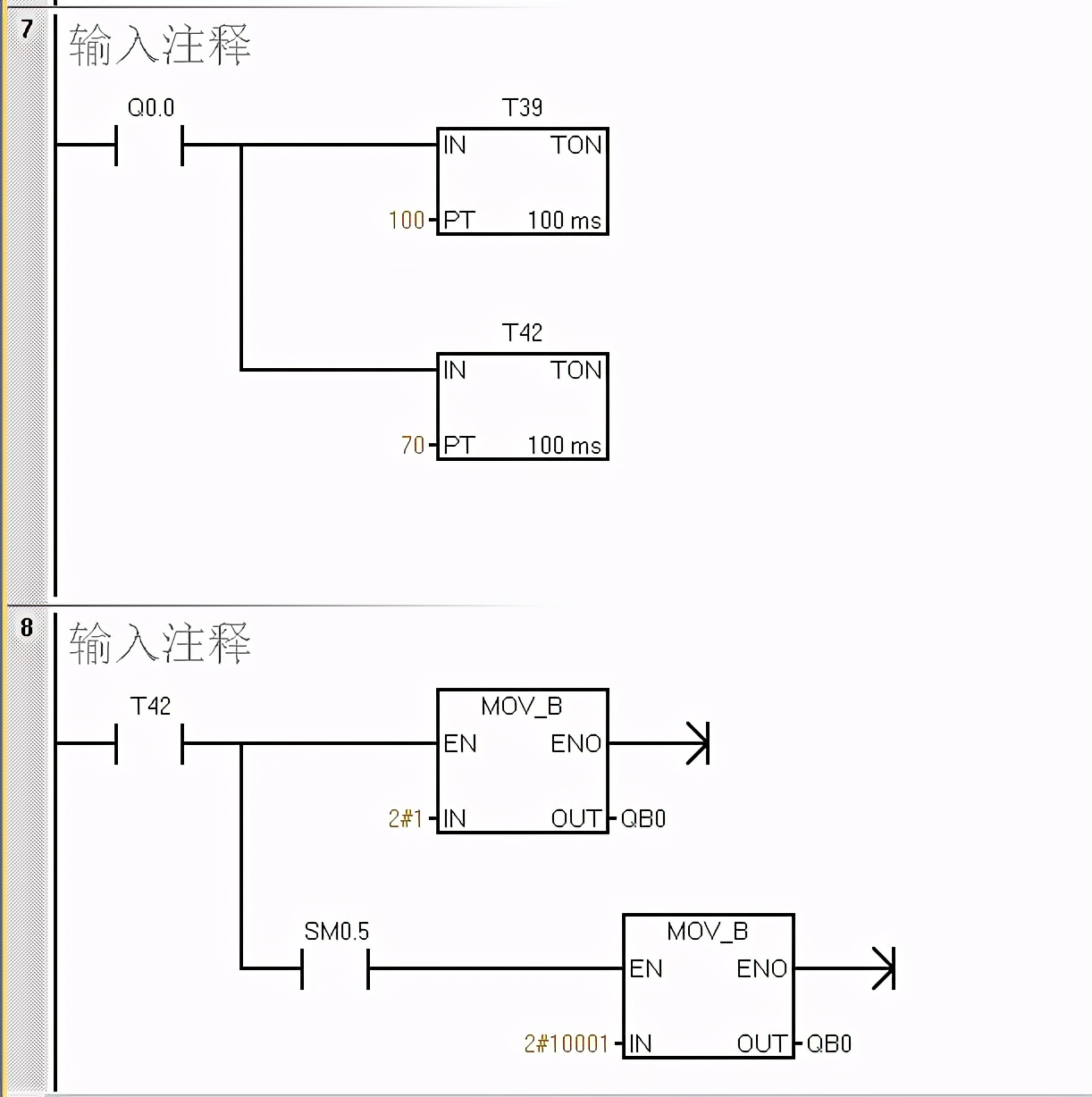

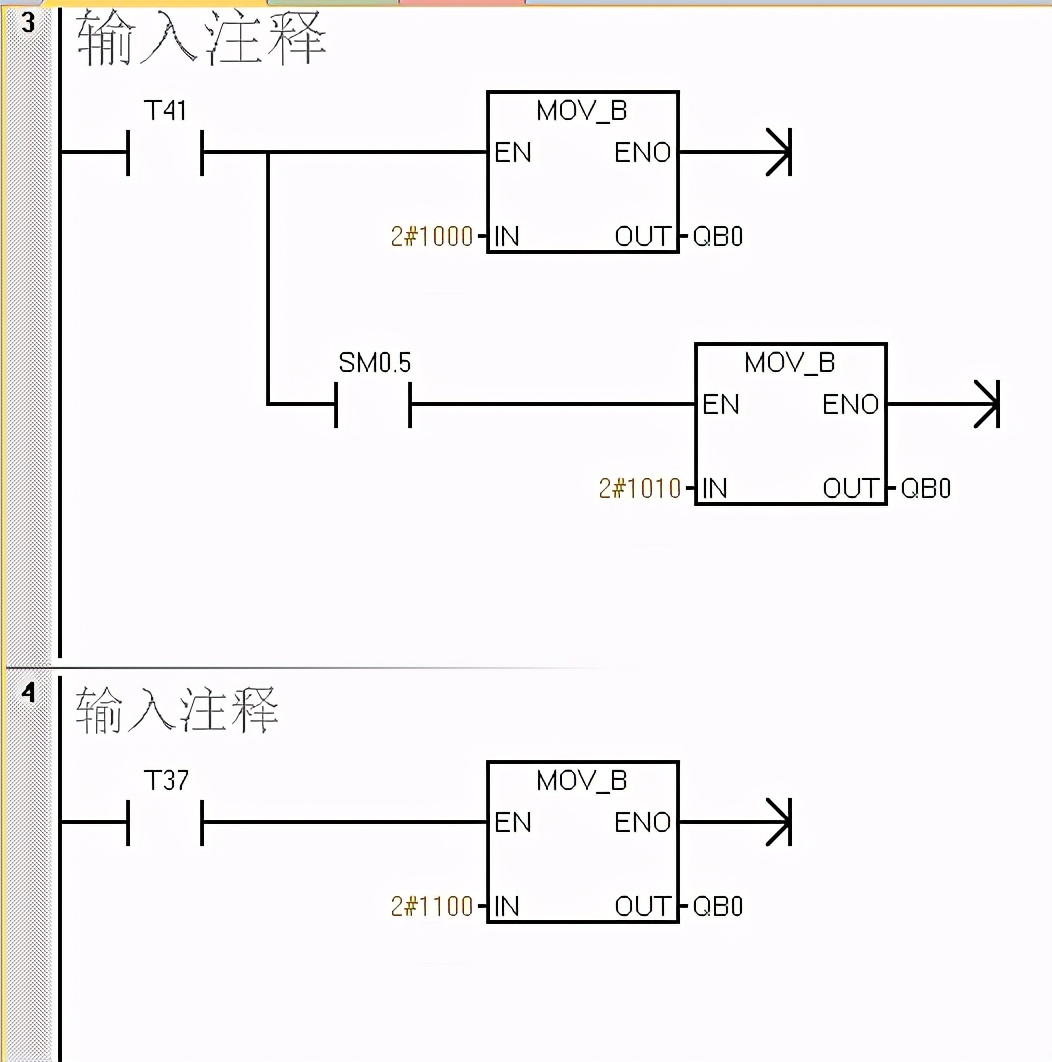

三、梯形图

以上是PLC传送指令的运用，传送指令关键在于理解数据存储类型，理解字节、字、双字以及对指令的运用。希望可以帮助大家学习PLC。
