西门子 PLC 利用CPU时间存储器和OB35做计时器

198366809 · 发表于 2021-4-4 10:32:23

方法一、CPU时间存储器

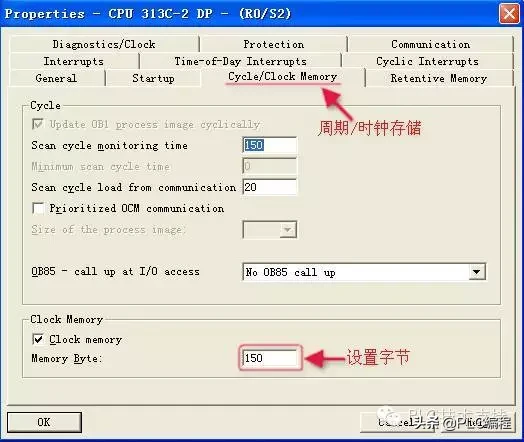

1.1、在硬件组态完成后,双击CPU模板,选择"CYCLE\CLOCK MEMORY"选项,切换视窗后,选择底部的"CLOCK MEMORY"选项,这就是内部时钟脉冲的设置项,系统默认值是MB0,当勾选"CLOCK MEMORY"时,用户可以设置自已感兴趣的MB值.

如果设置的字节是MB100，从M100.0到M100.7为周期性改变值的存储位（脉冲占空比1:1）例如：m100.5为循环接通0.5s断开0.5s。

时钟位对应的时钟周期:

1.2、仿真

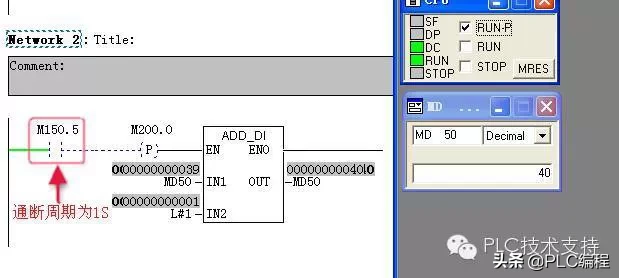

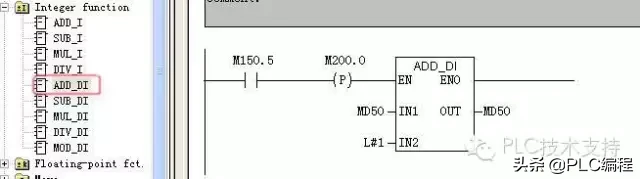

编写程序，M150.5由内部时钟控制，通断周期为1S；利用整数加法指令每个脉冲的上升沿加一次。Md50中的数据就是以1s一次累计的计时器

方法二、利用等时中断组织块来实现等时中断，在OB35中调用存储程序块，实现等时存储，该方法较精确

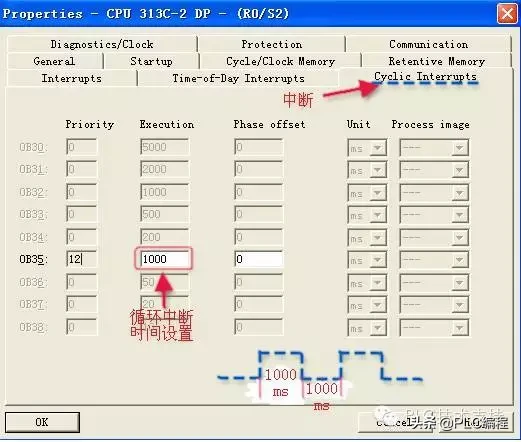

2.1、在硬件组态完成后,双击CPU模板，选择“Cyclic Interrupts”，设置“OB35”循环中断时间“Execution”，1000为中断时间。

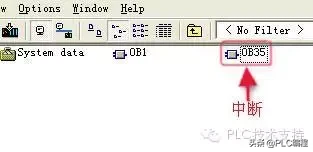

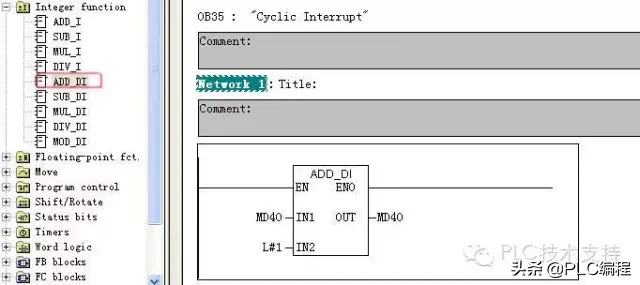

新建“OB35”块，并双击打开，选择累加指令“ADD DI”，编写如下图中的程序

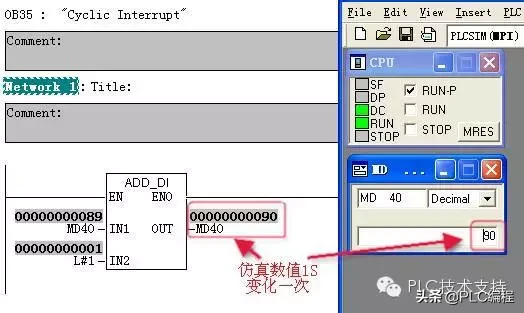

打开PLCSIM，下载“OB35”块到仿真PLC，打开监视器，数值1s增加1。
