三菱PLCFX-3U输入端如何接线

gkket · 发表于 2021-5-7 19:47:16

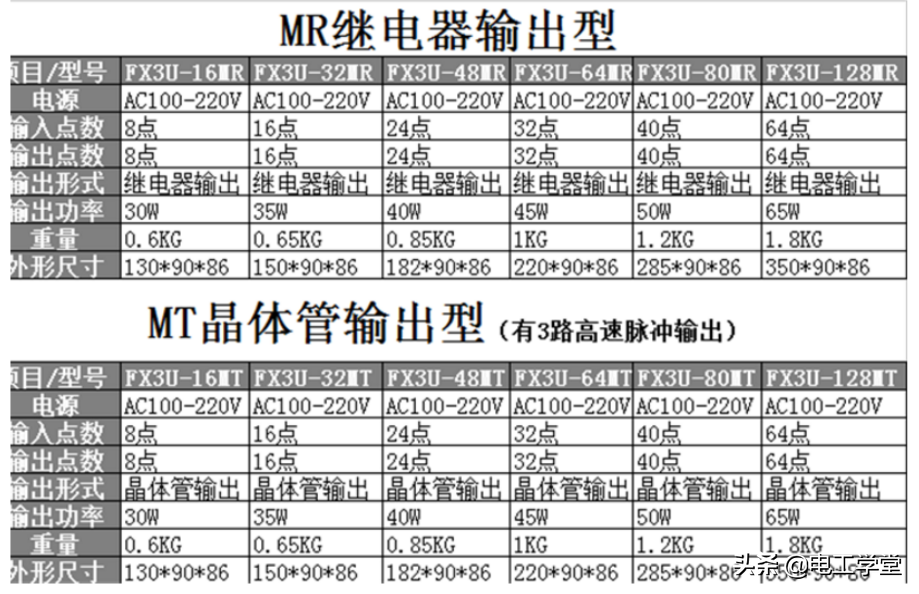

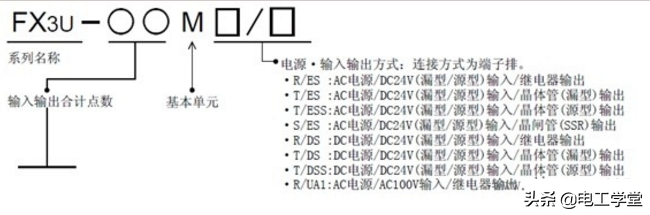

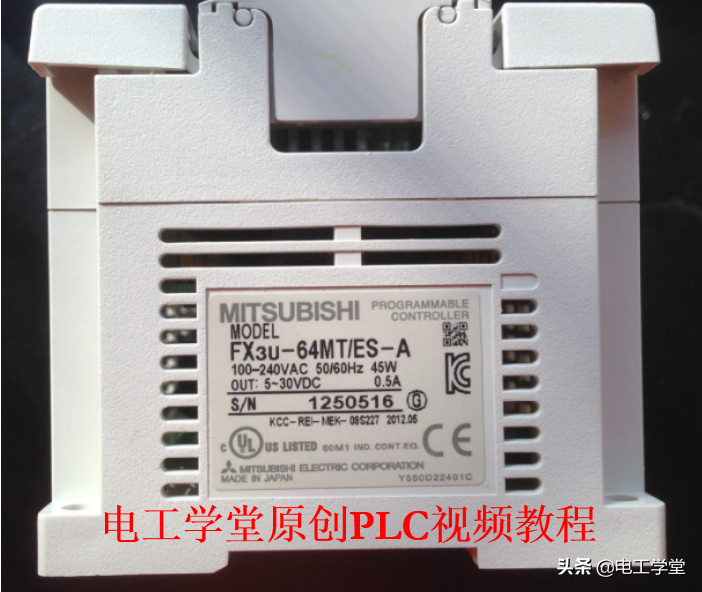

随着工业自动化的快速发展机器代替人工已经势不可挡，大小企业的自动化设备越来越多，对我们电气维护人员的要求也是越来越高，如果你还是原来的基本电工知识水平已经不能满足企业的后勤保障，怎么办？就需要我们与时俱进掌握新知识，提升自我。如何提升技术水平，自动化维护的核心是设备机械原理知识掌握与电气控制部分了解熟悉。掌握了这些知识，才能做一个优秀的自动化维护人员。因为涉及的知识面太广，我们需要一点一点的积累知识，下面电工学堂就谈谈常见的三菱PLC FX3u的接线。在运用每一款PLC使用每一款plc，我们都需要掌握其接线方式，知道PLC所接电源是多少，知道怎么把信号接入到PLC里面，怎么用PLC的输出信号来控制负载，模拟量信号的输入和输出怎么接，等等我们都需要掌握，在了解接线方式前，我们需要先了解这个PLC的型号，清楚了型号后我们才能够更好的来接线。如图所示为三菱FX3UPLC的型号说明。

对应三菱FX3U的PLC来说，他的输入和输出都可以分为源型和漏型两种。

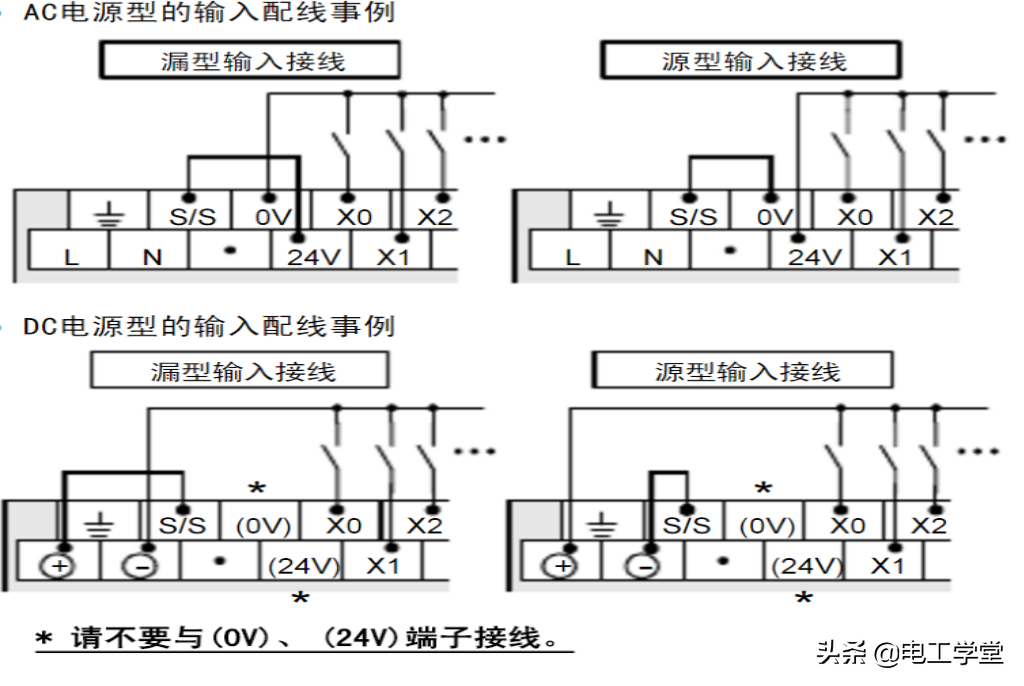

输入接线端子如下图所示：

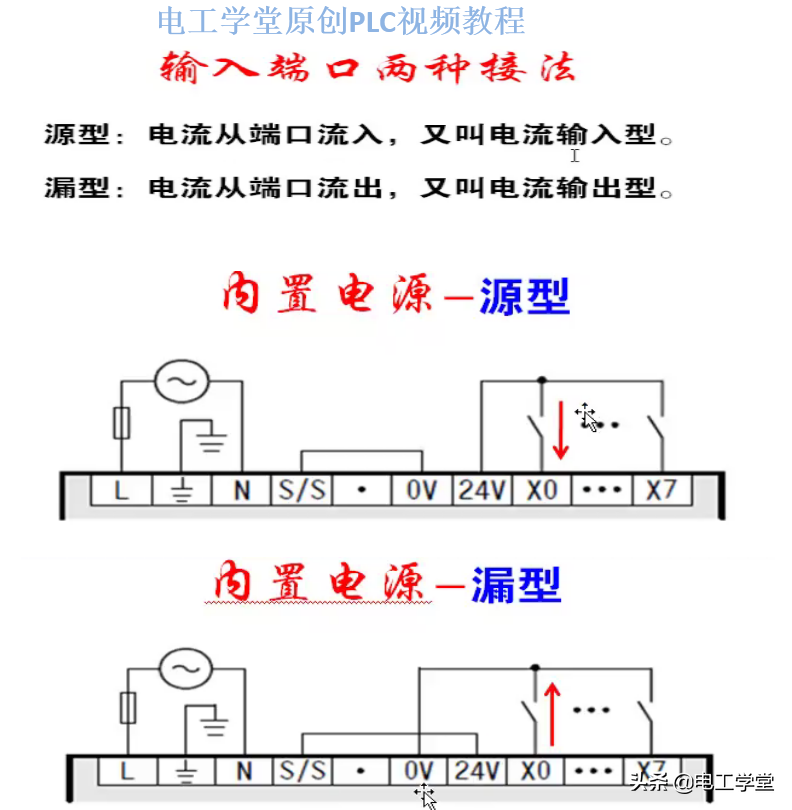

信号的输入可以使用PLC上提供的24V电源作为电源也可以使用外部提供的24V电源作为电源供电。如图所示：

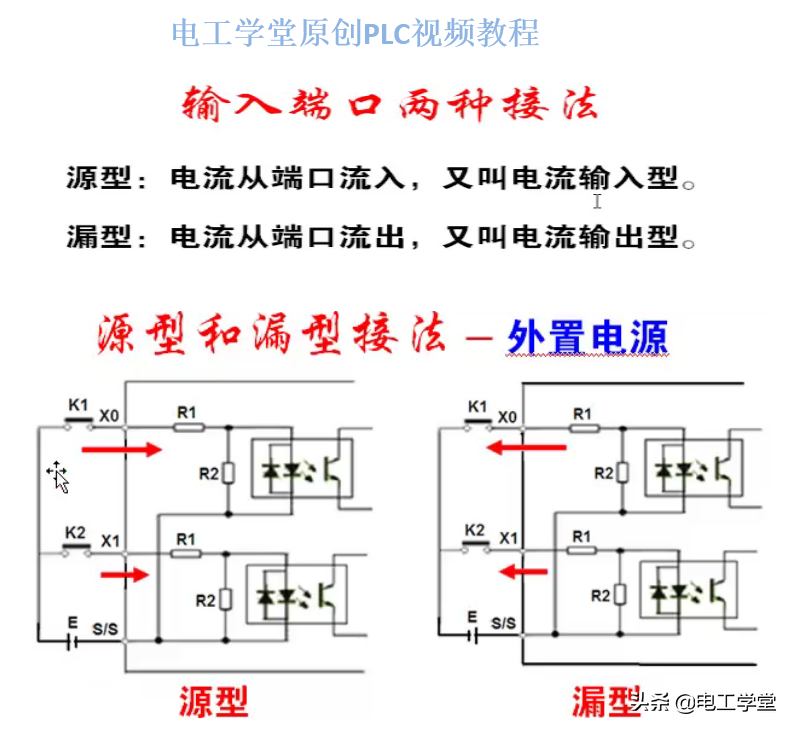

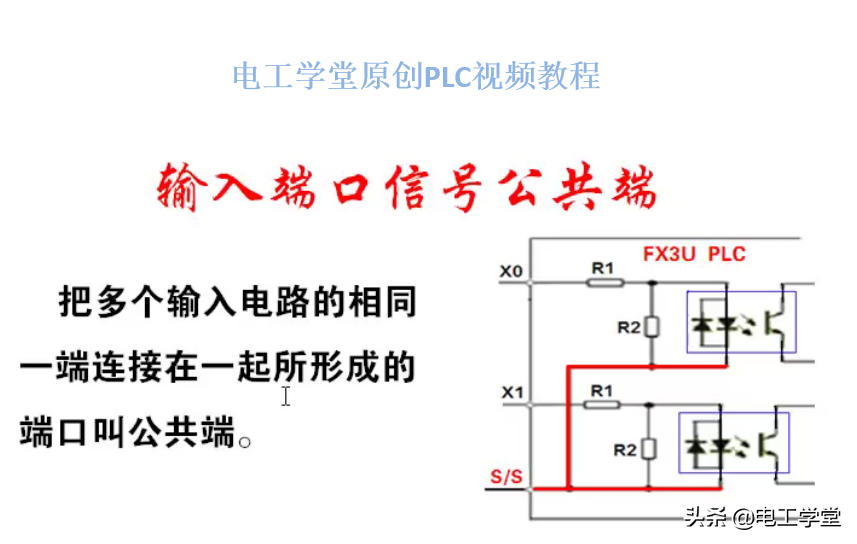

双向二极管的作用就是用来实现PLC的源型和漏型输入。如图所示，当我们把输入点X接到0V的时候，S/S接24V的时候，那么意味着信号时要从X端流出，从S/S端流入，对于三菱的PLC来说，信号从X端流出，我们称之为漏型接法，PLC里面的二极管就由右边的这个二极管导通。反之，信号如果从X端流入，那么称之为源型输入法，PLC里面的二极管就由左边的二极管导通。
对于我们常用的开关信号的传感器来讲分为NPN和PNP，我们知道，NPN输出的信号是低电平，而PNP输出的信号是高电平，所以对于漏型的输入来讲，接的应该是NPN的传感器，源型接的是PNP的传感器。
