在城市低压配电网中，通常一般采用三相四线制作为供电系统的输电线路。其中三条线路分别为A、B、C三相，另一条则是中性的N线，即A、B、C三相共用的零回路线。在进入用户电度表的单相输电线路中，一条我们称为相线L（火线），另一条则为中性的N线（零线），中线在正常情况下要通过电流以构成单相线路中电流的回路。而三相四线供电系统中，当A、B、C三相平衡时，中性线（零线）是无电流的，故称为三相四线制；在380V低压配电网中为了从380V线电压中获得220V的相电压，从而设置了N线暨零回路线。

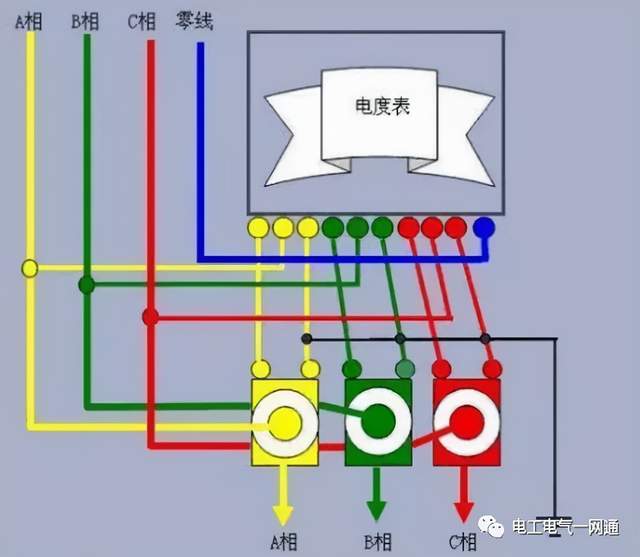

上图为三相四线电度表接线图。图中的黄、绿、红三色线路分别表示A、B、C三相；蓝色表示零线；黑色表示接地线（保护接地）。 以下两图为家用单相电度表接线图 图一：

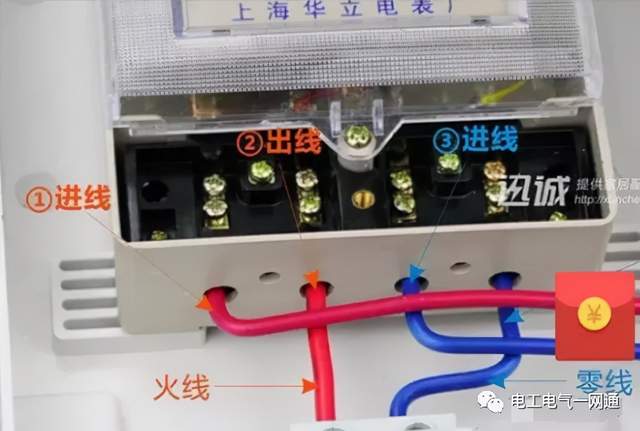

图一分别显示了火线与零线的进出线孔，以及进出线的接线桩头螺丝。 图二：
图二既显示了零线与一根火线（相线）之间220V的相电压，也显示了电源通过火线进入用电器，然后在做功时所形成的工作负载，并通过零线形成了一个电流做功后的工作回路。 线电压和相电压 对于三相四线制的电网，三根相线中任意两根之间的电压称为线电压；而零线与任意一根相线之间的电压则称为相电压。三相电压的相位相差为120度，线电压是两个相的相电压的矢量和。线电压与相电压的大小关系：线电压=根号3倍的相电压。对于市电而言，相电压为220V，线电压是220V的根号三倍即380V。
|
