S7-1200 与S7-1500 中优化的 DB 块和标准 DB 块有哪些区别？

198366809 · 发表于 2021-10-5 10:28:50

（一）优化的 DB 块与标准的 DB 块整体对比如下表所示：

标准 DB	优化 DB
数据管理	取决于变量的生明。用户可以生成用户定义或一个内存优化的数据结构。	数据被系统管理和优化。用户可以生成用户定义的数据结构，系统进行优化以节省内存的空间。
存储方式	每个变量的存储地址在 DB 块中每个变量的偏移地址可见	每个变量的存储地址由 CPU 自动分配，无偏移地址。
访问方式	可通过符号地址、绝对地址以及指针方式寻址	仅可通过符号地址访问
下载无需初始化功能	不支持	支持（仅 S7-1500）
访问速度	慢	快
数据保持性	以整个 DB 块为单位设置保持性	DB 块内的每个变量均可单独设置保持性
兼容性	与 S7-300/400 PLC 兼容	与 S7-300/400 PLC 不兼容
出错几率	绝对地址访问 (例如 HMI 或间接寻址 )，声明修改后可能导致数据的不一致。	缺省为符号访问，不会造成数据的不一致，例如 HMI 只与符号名称对应。

（二）S7-300/S7-400 与 S7-1200 以及 S7-1500 DB 参数的对比如下表所示：

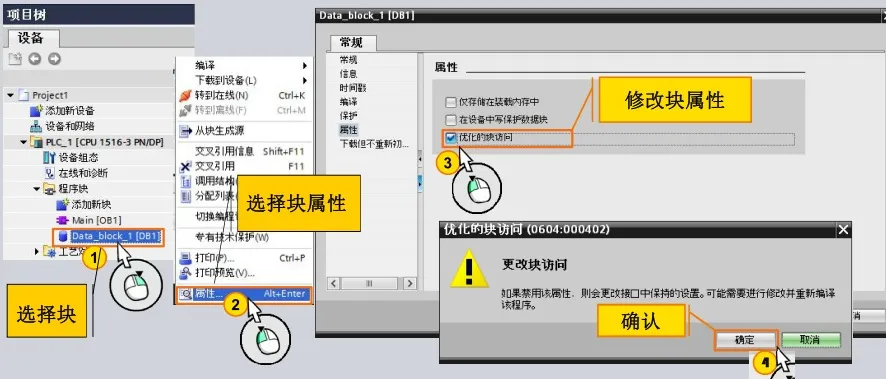

（三）可通过修改 DB 块的属性将 DB 块修改为标准 DB 块或优化的 DB 块，如下图所示：

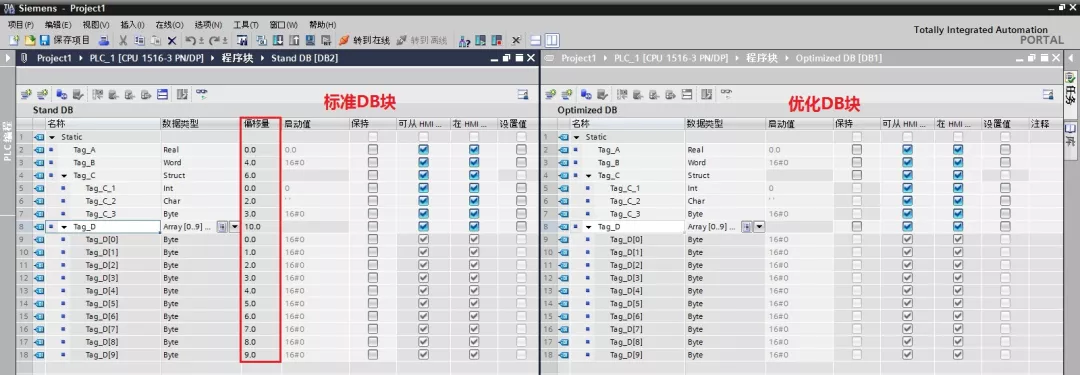

如 DB 块属性为标准 DB 块，该 DB 块内变量的偏移地址（offset）被编译后会出现，标准 DB 块与优化的 DB 块对比如下图所示：

（四）S7-1200/1500 CPU中，标准 DB 块与优化的 DB 块在 PLC 中存储方式：

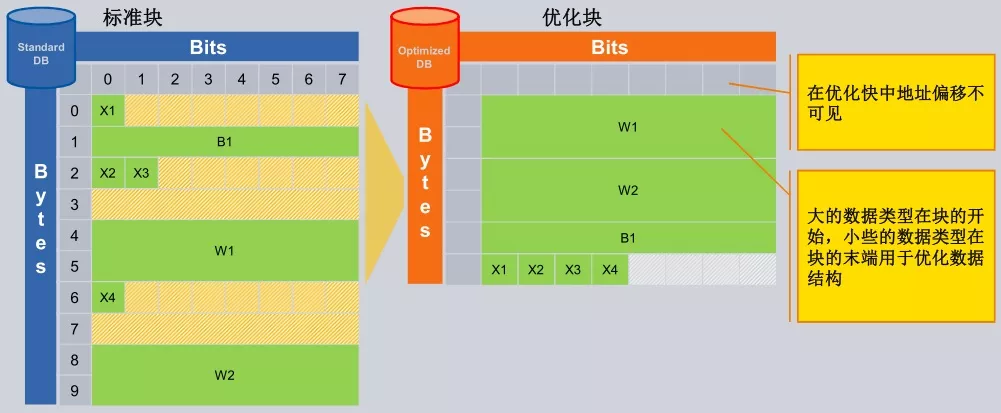

（1）S7-1200 CPU中，标准 DB 块与优化的 DB 块在 PLC 中按照下图方式存储。

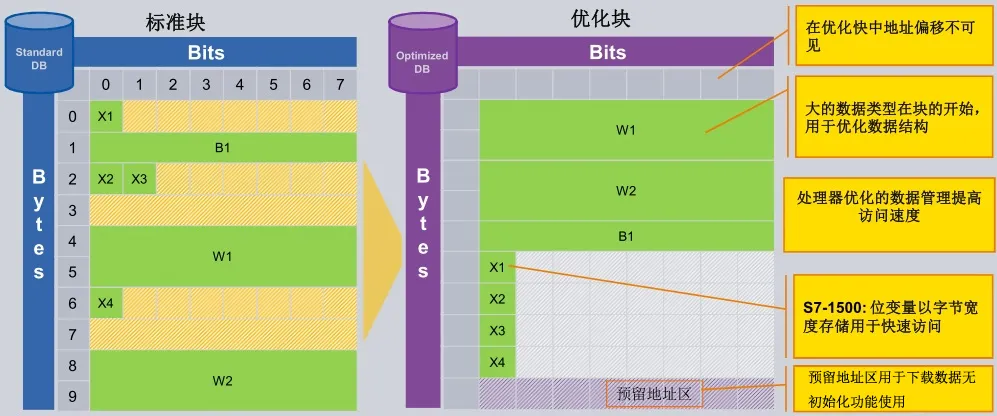

（2）S7-1500 CPU中，标准 DB 块与优化的 DB 块在 PLC 中按照下图方式存储。

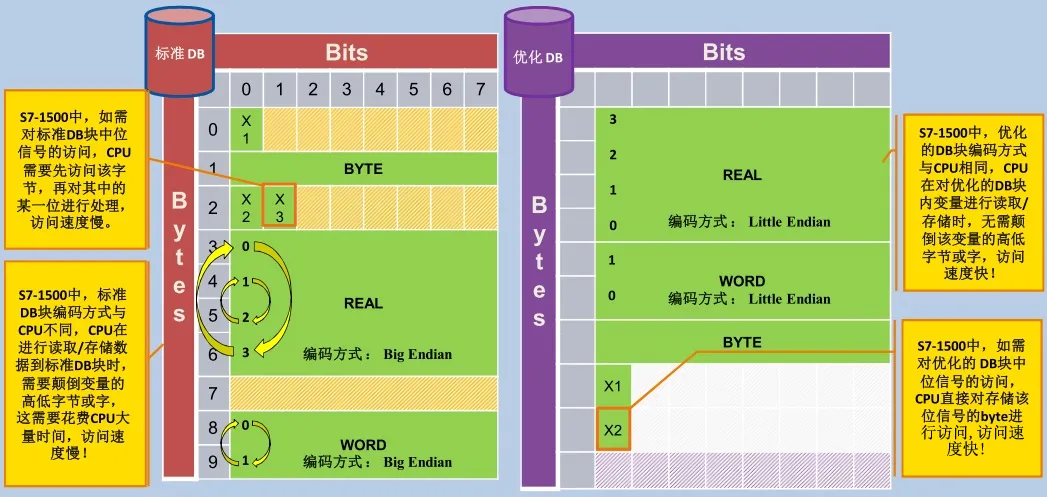

（3）在 S7-1500 CPU 中，相比于标准的 DB 块，优化的 DB 块提供更快的访问速度，其根本原因与 CPU 的编码方式有关，如下图所示：

（五）与标准的 DB 块相比，优化的 DB 块有以下优势：

（1）提供更快的访问速度：

以符号寻址，编程者无需考虑 DB 块中每个变量存储的具体地址，每个变量在 CPU 中存储的位置由 PLC 的系统自动进行分配；
CPU 与 HMI （如 Panel）连接时，由于优化的 DB 是靠符号寻址，所以当 PLC 变量连接到 HMI 后，PLC 侧对变量做的修改，HMI 无需重新下载；
对 DB 块内的任意位置对变量进行添加及删除，或对变量的类型进行修改（如将Tag_1的属性由 byte 修改为Word），不会引起该 DB 块其它变量的使用；

（2）S7-1200/S7-1500中如有以下应用，必须使用标准 DB 块：

与其它 CPU 建立 S7 单边通信时（PUT/GET），用于存储发送区数据和接收区数据的 DB 块；
与 WINCC V7.2 进行 HMI 连接时，Wincc V7.2 访问的 S7-1200/S7-1500 CPU 的 DB 块只能是标准的 DB 块；
使用Simatic Net V8.2 与S7-1200/S7-1500 PLC进行 OPC 连接时，OPC 服务器访问 S7-1200/S7-1500 CPU 的 DB 块只能是标准的 DB 块。
