西门子S7300PLC转以太网连接CHNet-S7300MD实现以太网通信配置方法

产品简介

兴达易控CHNetS7-S7300MD mpi转以太网模块用于西门子S7-200/SMART S7-200/S7-300/S7-400/西门子数控840D、840DSL等PLC的以太网数据采集，非常方便构建生产管理系统。
兴达易控CHNetS7-S7300MD mpi转以太网模块不占用PLC编程口，即编程软件/上位机软件通过以太网对PLC数据监控和采集的同时，触摸屏可以通过扩展RS485口与PLC进行通讯。
兴达易控CHNetS7-S7300MD mpi转以太网模块支持工控领域内绝大多数SCADA软件，支持西门子S7TCP以太网协议和ModbusTCP协议
兴达易控CHNetS7-S7300MD mpi转以太网通信功能：
1、 支持多主站通讯，扩展口可以连触摸屏或其他主站。
2、 通过WEB服务器或配置诊断工具NetDevice均可对设备进行参数设置和运行诊断。
3、 波特率9.6Kbps~6Mbps自适应。
4、 直接安装在PLC的PPI/MPI/PROFIBUS通讯口上，无需外接电源。
5、 支持西门子S7以太网通讯驱动，包括MicroWIN、STEP7、博途、WINCC等。
6、 用户可以按照CHNetS7S7协议采用高级语言编程（如VB、VC、C#等），实现与S7-200/300/400的数据通讯，方便开发生产管理系统。
7、 免费提供CHNetS7S7 OPC服务器，支持OPC通道的SCADA以OPC方式与PLC进行通讯。。
8、 集成ModbusTCP服务器， Modbus数据区可自动或编辑映射至S7-200/300/400寄存器。
9、 可同时实现S7TCP连接、ModbusTCP通讯，最多支持32个上位机的连接。

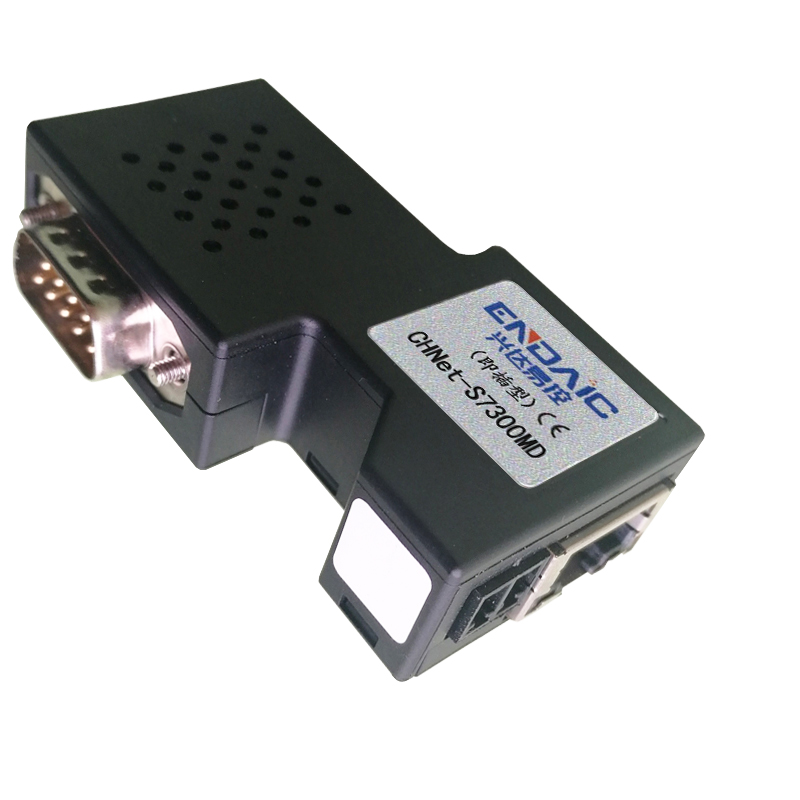

Endaic CHNet-300MD硬件及接线图：

驱动安装

安装编程驱动之前，计算机必须首先安装过西门子 MicroWIN 软件、STEP7 软件或者博途软件，控制面板中应有“设置 PG/PC 接口”图标，如下图：

如果计算机的操作系统是 32 位的，请安装 32 位编程驱动；如果计算机的操作系统是 64 位的，请安装

64 位编程驱动。安装的时候，请右击驱动程序，以【管理员身份运行】安装，安装完成后，请重启计算机。如果计算机的操作系统是 32 位的，请安装 32 位编程驱动；如果计算机的操作系统是 64 位的，请安装
兴达易控CHNetS7-S7300MD【NetS7PD1801_setup_x86】为 32 位编程驱动；
兴达易控CHNetS7-S7300MD【NetS7PD1802_setup_x64】为 64 位编程驱动。

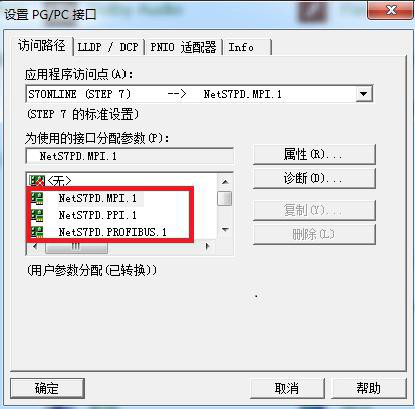

重启计算机之后，进入控制面板，打开【设置 PG/PC 接口】，可以看到新增的通讯接口：

Step7 编程调试

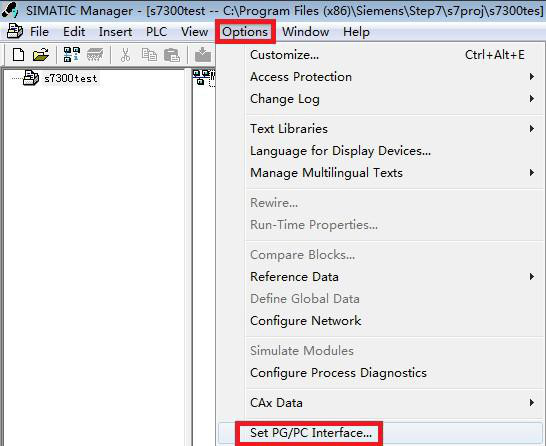

1. 打开 STEP7 软件，新建项目，选择菜单栏的【Options】，点击【Set PG/PC Interface】；

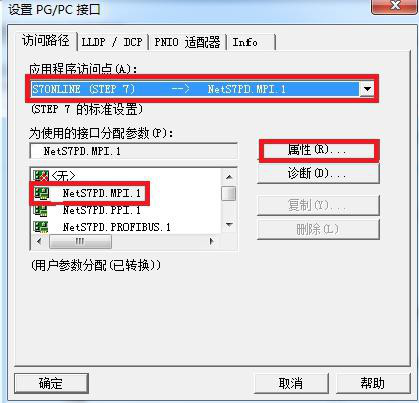

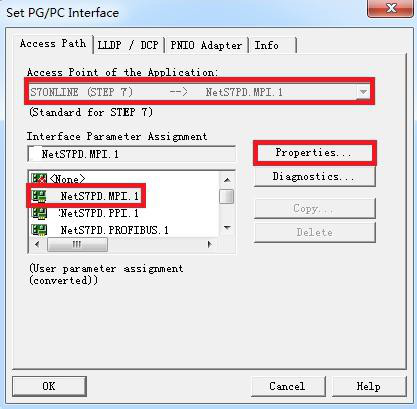

2. 【Interface Parameter Assignment】设置为 NetS7PD.MPI.1，确保【Access Point of the Application】为S7ONLINE（STEP7）—> NetS7PD.MPI.1，点击【Properties】按钮；

注意：如果模块插在 PLC 的 MPI 口，【Interface Parameter Assignment】设置为 NetS7P .MPI.1；如果

模块插在 PLC 的 PROFIBUS 口，【Interface Parameter Assignment】设置为 NetS7PD.PROFIBUS.1。

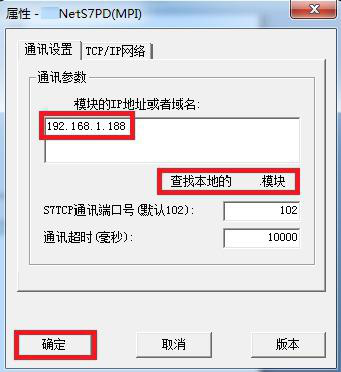

3. 如果知道模块的 IP 地址，在【模块的 IP 地址或域名】中直接输入模块的 IP 地址，点击【确定】按钮；
如果不知道模块的 IP 地址，可以点击【查找本地的模块】，选择要连接的模块，点击【选择设备】按钮。

上载程序：

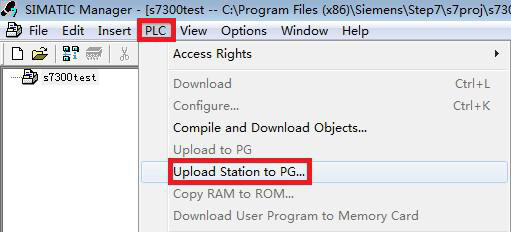

1. 选择菜单栏的【PLC】，点击【Upload Station to PG…】;

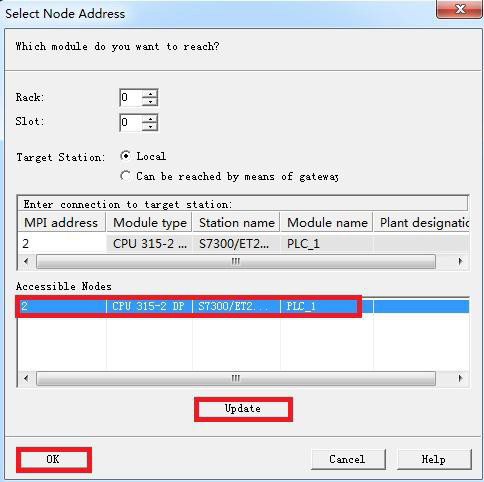

2. 在弹出的对话框中，点击【Update】按钮，选中要连接的 PLC 节点，点击【OK】按钮。

博途编程调试

首先应设置好 PG/PC 接口参数：
1. 打开控制面板中的【设置 PG/PC 接口】图标；

1. NetS7PD.MPI.1，点击【属性】按钮；【为使用的接口分配参数】设置为NetS7PD.MPI.1，【应用程序访问点】设置为S7ONLINE（STEP7）—>NetS7PD.MPI.1，点击【属性】按钮；

3. 如果知道模块的 IP 地址，在【模块的 IP 地址或域名】中直接输入模块的 IP 地址，点击【确定】按钮；

如果不知道模块的 IP 地址，可以点击【查找本地的模块】，选择要连接的模块，点击【选择设备】按钮。

注意：如果插在 PLC 的 MPI 接口，请在 G/PC 接口选择 NetS7PD.MPI.1,并在其属性参数里设置好模块的

IP 地址；如果插在 PLC 的 PROFIBUS 接口，请在 PG/PC 接口选 NetS7PD.PROFIBUS.1,并在其属性参数里设置好模块的 IP 地址；

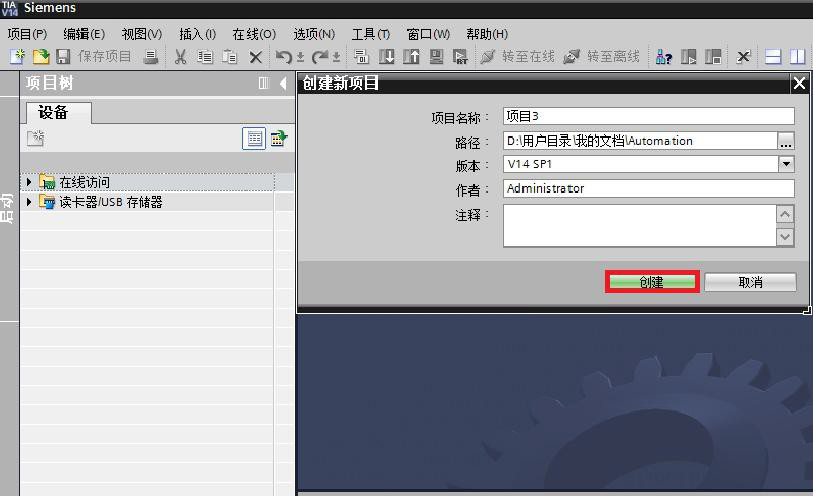

1. 以【项目视图】打开博途软件，并新建项目；

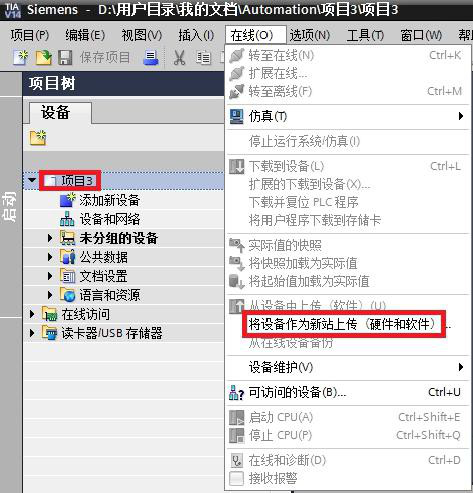

2. 选中【项目 3】，选择菜单栏的【在线】，点击【将设备作为新站上传（硬件和软件）】；

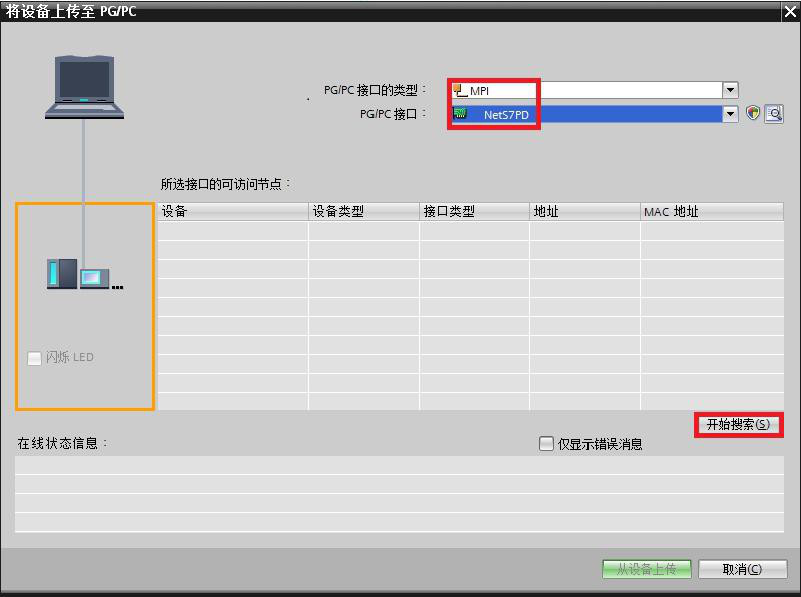

3. 【PG/PC 接口的类型】选择MPI，【PG/PC 接口】选择NetS7PD，点击【开始搜索】按钮

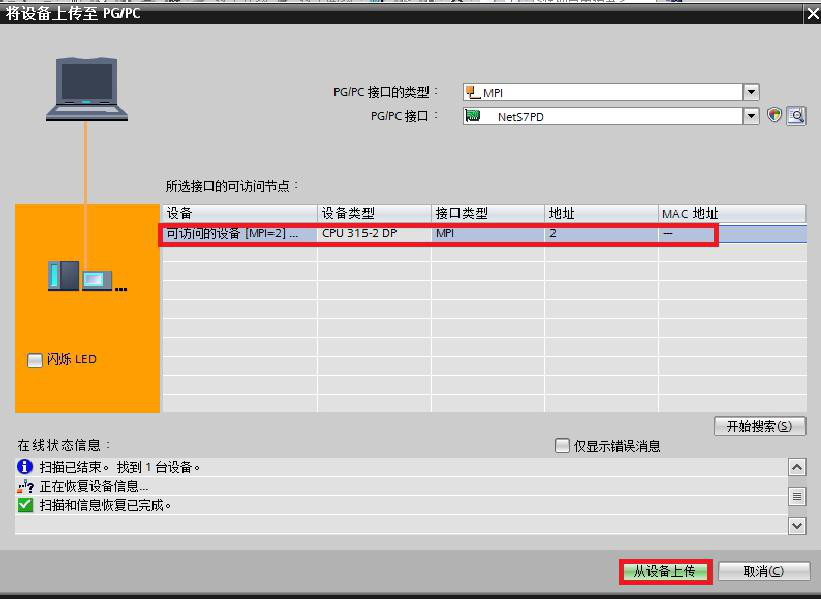

4. 选中搜索到的 PLC，点击【从设备上传】按钮，可以上载 PLC 的程序。
