姆龙CJ1M PLC转以太网通过兴达易控CHNet-CJ实现PLC转以太网

产品简介

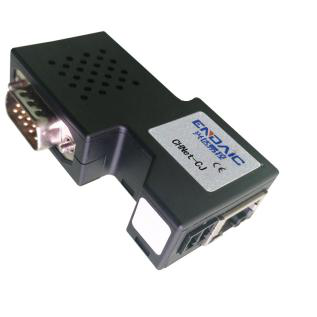

CHNet-CJ plc转以太网模块是兴达易控（北京）科技有限公司自主研发的一款经济型的以太网通讯处理器，是为满足日益增多的工厂设备信息化需求（设备网络监控和生产管理）而设计，用于欧姆龙CJ1M/CJ2M/CS1/CG1/NX1P系列PLC的以太网数据采集，非常方便构建生产管理系统。

兴达易控CHNet-CJ plc转以太网模块采用即插即用设计，不占用PLC通讯口，即编程软件/上位机软件通过以太网对PLC数据监控的同时，触摸屏可以通过复用接口与PLC进行通讯。CHNet-CJ支持工控领域内绝大多数SCADA软件，支持欧姆龙FINS以太网协议和ModbusTCP两种通讯方式。

兴达易控CHNet-CJ plc转以太网模块功能：

1、即插即用，模块直接插在CJ1/CJ2/CS1/CG1/NX1P的DB9上，无需外接电源，扩展口可同时连触摸屏。

2、通过WEB服务器或配置诊断工具NetDevice均可对设备进行参数设置和运行诊断。

3、自动识别PLC型号，自动匹配PLC和HMI串行参数，无需额外配置。

4、实现与欧姆龙编程软件CX-Programmer的以太网通讯。

5、支持FINS/UDP、FINS/TCP以太网协议通信，支持上位机软件（组态王、MCGS、力控、KepWare OPC服务器等）访问。

6、集成ModbusTCP服务器，支持FC1、FC2、FC3、FC5、FC15、FC6、FC16，Modbus数据区自动映射至PLC数据区。

7、支持CHNetS7TCP/IP透传协议通信。

8、采用FINS通信协议或者或者透传的方式，皆可实现高级语言（如VB、VC、C#等）编程，实现与欧姆龙PLC的数据通讯，方便开发生产管理系统。

9、支持OPC通道的SCADA（上位组态软件）以OPC方式与PLC通讯。

10、可同时实现CX-Progarmmer、FINS/TCP、FINS/UDP、CHNetS7TCP透传、ModbusTCP连接方式。支持10个上位机的连接。

硬件连接图

CHNet-CJ 连接编程软件

打开编程软件 CX-Progarmmer，新建工程，选择正确的设备类型并设定正确的机型，点击“确定”；

在菜单栏 PLC 中选择“更改通信设置”选项；

在跳出的提醒选项中选择“Ethernet”，并点击“设定”；

在跳出的网络菜单栏中，键入“帧长度 540”，其他默认；

在驱动菜单栏中，键入 CHNet-CJ 的 IP 地址和端口号；

点击“在线工作按钮”，在跳出的提示窗口中，点击“是”；

在“PLC”菜单中，选择“传送”中的“从 PLC”，上载 PLC 程序；

选择要上载的 PLC 内容，并点击“确认”；

提示 PLC 程序上自成功，点击“确认”。

PLC 程序上载完成，进入运行监视状态
