300PLCmpi转以太网通过CHNet-S7300通过 CHNet 和 S7-1200 1500 等西门子 PLC 数据交换

应用概述：

兴达易控CHNet-S7300 plc转以太网模块通讯模块通过简单的命令配置，实现 S7300、S7200 等 PLC 与S7-1200、S7-1500、S7200 Smart 等PLC 之间以太网通讯。本示例以 S7-1200 与 S7-300 为例，S7-1500、SMART 200 与之步骤类似。

兴达易控CHNet-S7300 plc转以太网模块的 DB9 串口连接 S7-300 的 MPI 口/DP 口；S7-1200 自带以太网口与兴达易控CHNet-S7300 的以太网口连接（多台 PLC 通过交换机连接）。

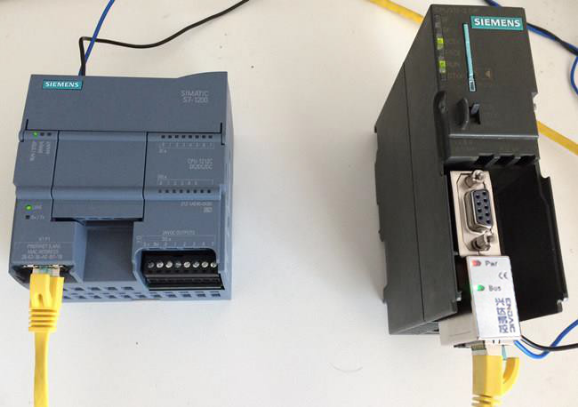

硬件连接：

一、配置S7-1200

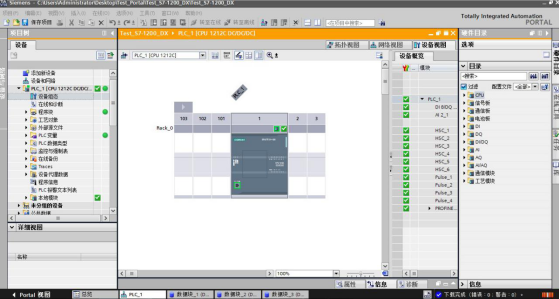

1、打开TIA portal V14，新建项目，组态，连接 PLC。

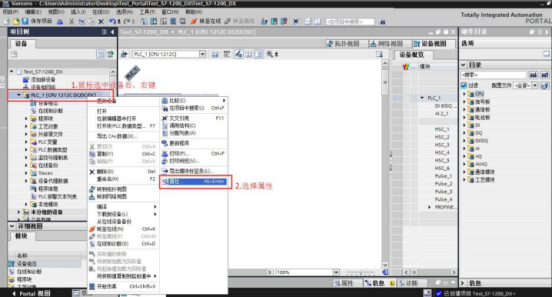

2、选择 CPU，右键点击 PLC，选择属性

3、配置属性

【1】选择保护；

【2】访问权限设置为完全访问权限;

【3】打勾允许从远程伙伴（PLC、HIM、OPC）使用PUT/GET 通信访 问；

【4】点击确认下载；

二、配置 兴达易控CHNet-S7300plc转以太网模块模块数据交换命令

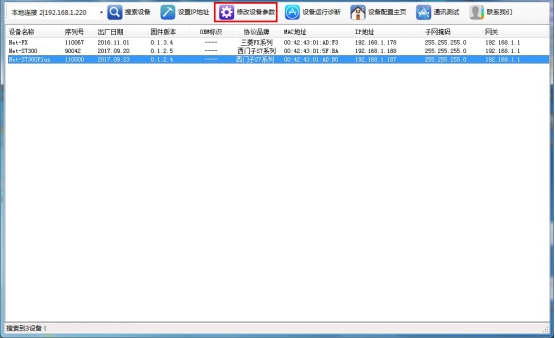

1、打开 NetDevice，搜索到 兴达易控CHNet-S7300-S7300Plus 后，选择【修改设备参数】；

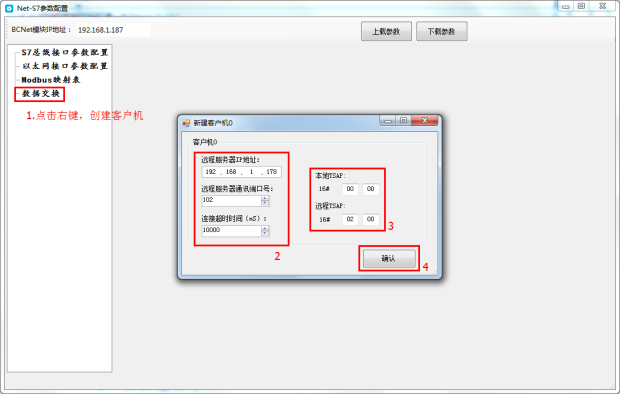

2、新建客户机

【1】点击数据交换，右键创建新的客户机 0；

【2】远程服务器的 IP 地址为 S7-1200 的IP 地址，这里设置为

192.168.1.178；远程服务器的通讯端口号，默认为 102；连接超时时间默认为 10S；

【3】本地/远程TSAP

本地 TSAP	远程 TSAP
任意	01 00/01
任意	02 00/01
任意	03 00/01

【4】点击确认，创建客户机。

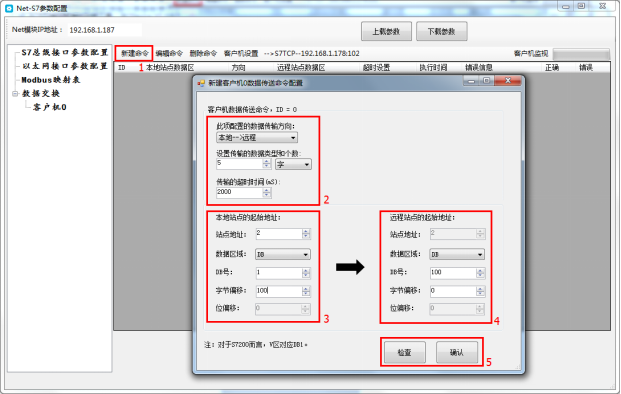

3、在客户机中配置数据交换命令

【1】 点击新建命令（将 S7-300 的DB1.DBW100 开始的 5 个字的数据传送到 S7-1200 的DB100.DBW0 开始的 5 个字）

【2】 选择[本地→远程]，传输 5 个字；传输超时设置层 2S；

【3】 本地站点(S7-300)设置 兴达易控CHNet-S7300 所在总线的 PLC 的站地址，数据区域选择 DB 块，DB 号为 1，字节偏移为 100，位偏移忽略；

【4】 远程站点(S7-1200)的 PLC 地址无需设置，数据区域选择 DB 块，DB 号为 100，字节偏移为 0，位偏移忽略；

【5】 点击“检查”按钮可进行规则检查，点击“确认”按钮即可生成命令；

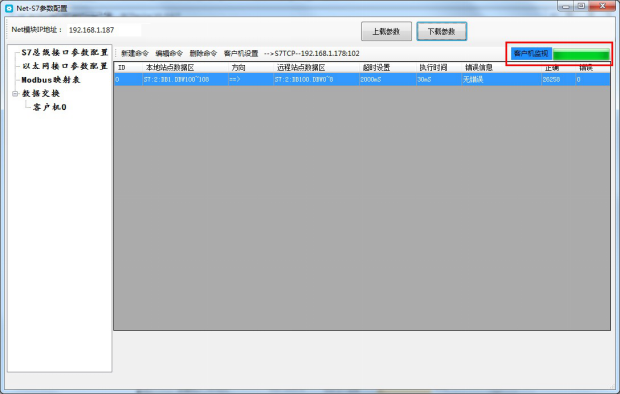

4、客户机监视

点击客户机监视按钮，【错误信息】为无错误，且【正确】有数据跳动， 说明通信成功。

三、验证数据交换

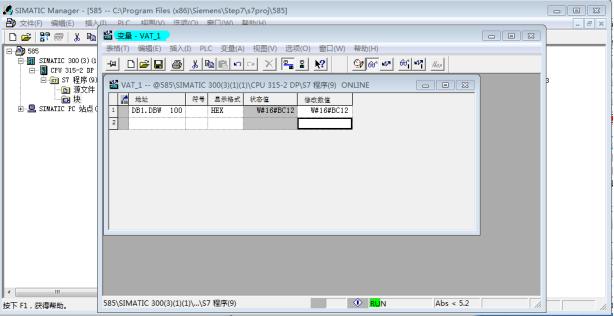

1、打开SIMATIC Manager 变量表，对DB1.DBW100 进行数据修改为BC12H;

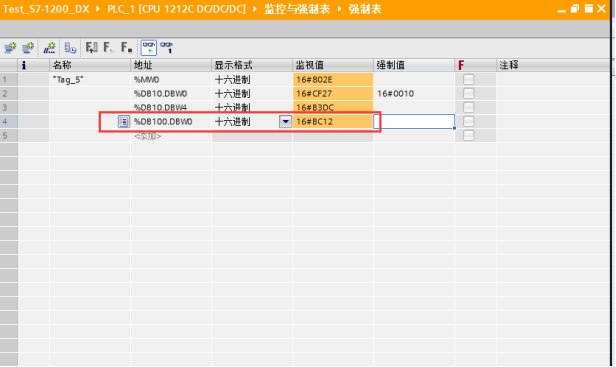

2、打开TIA portal V14 变量监控与强制表，对 DB100.DBW0 进行数据监视， 值为BC12H；
