西门子S7200PLC通信不上实际问题和解决方法

现场通信的同学在现场调试的时候，现在特别是做项目改造的项目，西门子S7200plc通信面临淘汰，但是在改造的项目中还能经常看到他们的身影，下面我们就来说说用常规的编程电缆排查方法以及兴达易控CHNet-S200ppi转以太网模块针对s7200plc转以太网的调试方法

西门子S7-200 PLC通讯连接不上，在设备正常的条件下，发生Micro/WIN不能与CPU通信的原因主要有：
1、Micro/WIN中设置的对方通信口地址与CPU的实际口地址不同
2、Micro/WIN中设置的本地（编程电脑）地址与CPU通信口的地址相同了（应当将Micro/WIN的本地地址设置为"0"）
3、Micro/WIN使用的通信波特率与CPU端口的实际通信速率设置不同
4、有些程序会将CPU上的通信口设置为自由口模式，此时不能进行编程通信。编程通信是PPI模式。而在"STOP"状态下，通信口永远是PPI从站模式。最好把CPU上的模式开关拨到"STOP"的位置
      针对上述情况，可以在Micro/WIN左侧的浏览条中点击Communication（通信）图标，在对话框中双击通信设备的图标（如PC/PPI电缆），改变本地的连接属性（本地地址或通信速率设置）；双击（刷新）图标，并且选中Check all baudrate（检查所有波特率）可以找到地址、速率不明的站点。此时应使用新的RS-232/PPI电缆或者USB/PPI电缆，或CP卡，否则不能覆盖所有的波特率范围。
上述的方式是用常规的编程电缆的检查方式，调试相对复杂，后面给大家推荐下面一种方便快捷的方法，去排除现场遇到的问题（如遇到现场特殊情况，如：200PLC程序加密的情况，用作为200plc转以太网方案更为方便快捷操作方法一样适用）
S7200plc转以太网调试以及解决办法

• 以太网模块采用兴达易控CHNet-S7200ppi转以太网模块型号S7200转以太网模块举例

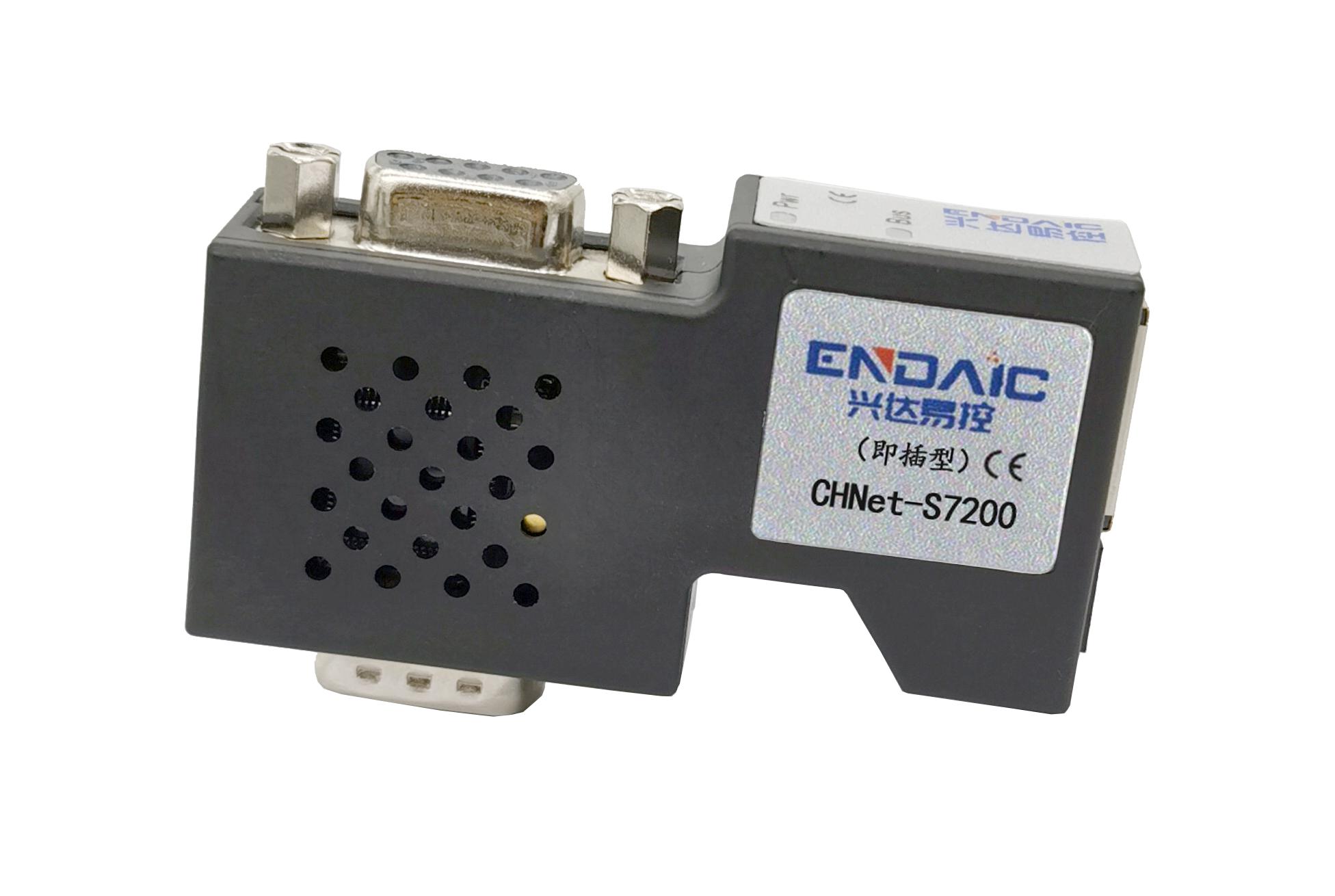

兴达易控CHNet-S7200

采用s7200plc转以太网方式在调试过程中有以下优点

1.无需更改PLC源程序，模块采用即插即用（无需外接电源）

2.波特率及通信口地址采取自适应方式（波特率9.6Kbps~6Mbps自适应）

3.支持多主站通讯，扩展口可以连触摸屏或其他主站

4.可同时实现S7TCP连接、ModbusTCP通讯，最多支持32个上位机的连接

5.免费提供CHNetS7 OPC服务器，支持OPC通道的SCADA以OPC方式与PLC进行通讯

利用兴达易控CHNet-S7200ppi转以太网方式操作如下

一、通过 CHNet 编程驱动

兴达易控CHNet-S7200应用

• 点击左侧导航栏的【通信】图标；


2.鼠标双击【双击刷新】图标，选中刷新到的 PLC，点击【确认】按钮。

二、通过西门子的以太网驱动

• 打开 MicroWIN 软件，点击左侧导航栏的【设置 PG/PC 接口】图标；


2.在【为使用的接口分配参数】中选择计算机的网卡，确保【应用程序访问点】为 Micro/WIN—>计算机网卡,点击【确定】按钮；

注意：请选择后缀为 TCPIP 的计算机网卡

3.点击左侧导航栏的【通信】；

4.点击如下图标，打开 IP 地址浏览器；

5.点击【新地址】按钮，在【IP 地址】中输入模块的 IP 地址，点击【保存】按钮，双击保存后的 IP 地址；

6.鼠标双击【双击刷新】图标，选中刷新到的 PLC，点击【确认】按钮。

注意：通过西门子的以太网驱动时请设置【S7TCP 默认目标 PLC 地址】为当前 PLC 通讯口的站地址。

相信经过这两种方法去对现场改造项目的实用性上是很好的帮助，节省人工和时间成本。推荐阅读西门子S7300PLC转以太网通信配置方法
