西门子触摸屏 | 一个弹出窗口如何显示多组PID调节参数？

gk-auto · 发表于 2023-9-2 23:06:56

在很多场合中，存在着大量的同类设备需要在 HMI 中通过子画面进行设备参数的显示以及控制。如果在 HMI 中为每一个设备都绘制一个子画面，将会带来大量的重复性工作，并且也会使得 HMI 程序变得冗长。

那么为同类设备在 HMI 程序中绘制一个面板（ Faceplate），然后通过弹出画面加载同一个面板来分别显示不同设备的参数，将使得组态工作量大大减少。本例将介绍如何通过在弹出画面中调用同一个面板来分别显示 3 组设备的 PID 调节参数和设备启停信号参数，以及通过开关按钮对 Bool 变量进行置位/复位操作的方法。

步骤

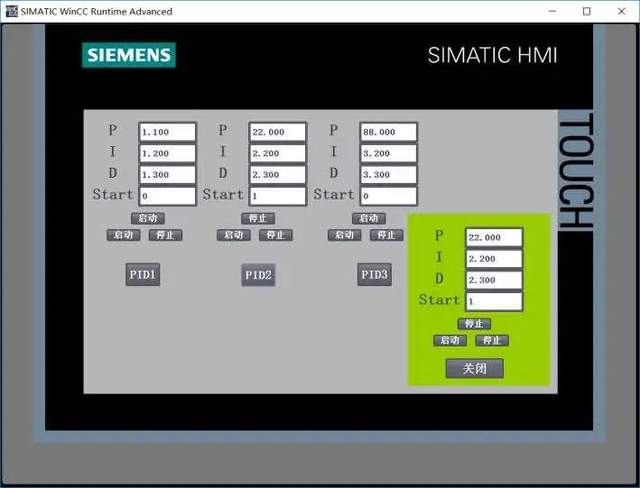

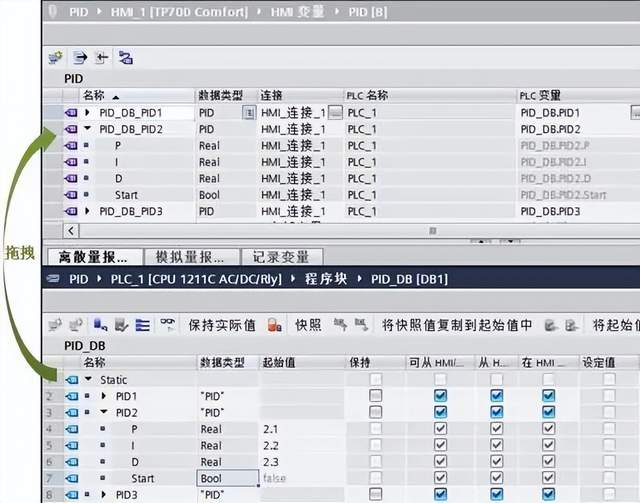

1. 在 HMI 中创建多个同类设备的相关参数变量（ PID 数据类型为 PLC 程序中定义的 UDT PLC 数据类型），如图 01 。

2. 在 HMI 中创建连接为内部变量的指针索引变量和指针化变量，如图 02 。

3. 为指针化变量设置索引变量，并将索引值对应到实际变量。如图 03 。

当索引变量 PID_index 为 0 时， P_Common 为变量 PID_DB_PID1.P 的值；

当索引变量 PID_index 为 1 时， P_Common 为变量 PID_DB_PID2.P 的值；

当索引变量 PID_index 为 2 时， P_Common 为变量 PID_DB_PID3.P 的值。

为指针化变量 “I_Common”、 “D_Common”及“Start_Common”做相同设置，并将索引值对应到各自实际变量上。

4. 在库中创建面板，如图 04 。

5. 在面板中添加动态属性，如图 05 。

6. 在面板中添加用于参数显示和输入的 I/O 域，并将 I/O 域的过程值关联至对应的动态属性，如图 06 。

7. 添加“启动/停止”开关，用于置位/复位 Bool 类型变量以达到启动/停止设备的效果。对于启用了指针化的变量来说，不支持使用函数对该类变量进行操作，例如无法使用“设置变量”、“置位位”、“取反位”等函数。因此需要通过开关来实现对Bool 类型变量的置位及复位。而开关对于 Bool 类型变量的操作，实际进行的是取反操作，因此只需要添加一个开关即可实现对设备的启动/停止操作。但是一些客户希望通过 2 个按钮将启动与停止的操作区分开来，因此以下将介绍两种方法来实现 1 个按钮和 2 个按钮进行启动/停止操作。实际应用时用户根据需要选择其中一种方法即可。

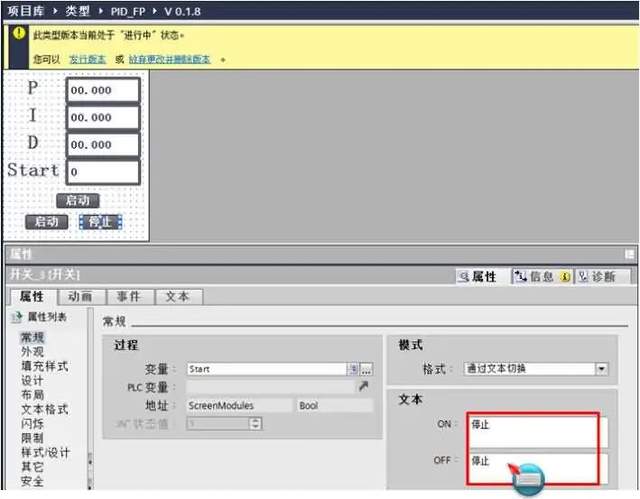

添加 1 个开关，并关联变量到面板类型属性“Start”，将模式设置为“通过文本切换”，设置 ON 文本为“停止”，设置 OFF 文本为“启动”。如图 07 。
