PNP型接近开关控制电动机正反转电路

198366809

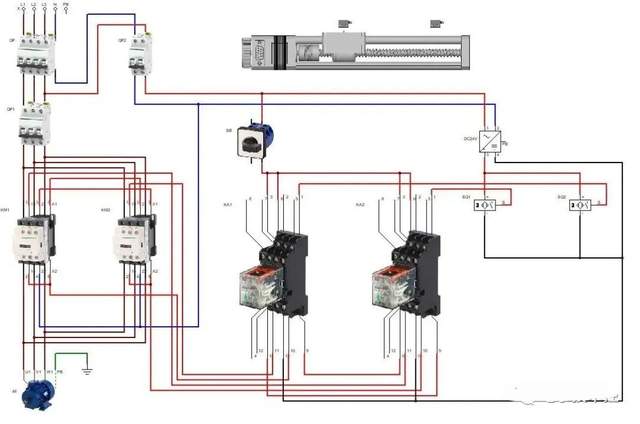

实物图1

实物图2

电路图

控制要求：按下自锁启动按钮SB后，滑块在SQ1和SQ2两地自动往复运动，再次按下按钮SB后，滑块停止。

接近开关我们通常称为无触点式行程开关，一般在物料分拣控制系统中和自动检测中应用较为广泛。我们常用的接近开关有电涡流式、电容式、光电式、霍尔式等，它能在几毫米到几十毫米范围内检测有无物体靠近。当物体与接近开关距离到一定范围时，他就可以发出相应的“动作”信号。接近开关的核心部分是“感辨头”，它能对正在接近的物体有很高的感应辨别能力。

PNP和NPN接近开关区别

1、PNP和NPN输出信号的高低电平不同

先从PNP和NPN所代表的意思来说，PNP型表示信号输出端输出的是高电平输出，信号端与正极之间连接的是其内部开关；NPN型表示信号输出端输出的是低电平输出，信号端与负极之间连接的是其内部开关。

2、PNP和NPN两种类型的接线方式不同

常见的接近开关以两线制、三线制居多。两线制接近开关的接线与普通开关接线一致，三线制接近开关的接线可以用“棕正蓝负黑信号”一语概况，即棕色线接电源正极，蓝色接电源负极，黑色线输出信号。

工作时，PNP型黑色线（S信号端）输出端为高电平（+），因此PNP型黑色线经过负载后与电源负极（-）相连形成回路（如图）。

同理，NPN型黑色线（S信号端）输出端为低电平（-），因此NPN型黑色线经过负载后要与电源正极（+）相连形成回路。

本节的控制要求还使用了两个中间继电器KA1、KA2，在图中可以看出，主电路采用380V交流电，控制回路采用220V交流电，接近开关采用直流24V供电，两个中间继电器可以用直流24V控制220V交流电，这就是大家常说的“低电压控制高电压”。
