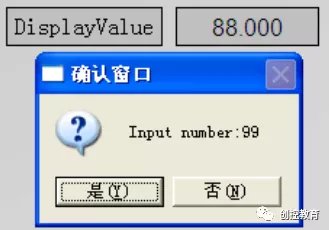

在实际的项目应用中，某些关键数据的输入需要提示操作人员确认无误后才能进行。提醒如下图所示： 图1 当在输入/输出域中输入数值99并回车后，数据并不立即输入到变量里，而是弹出一个确认的信息窗口。这时候如果选择“是”那么数据将输入到相应的变量，如果选择“否”相应的变量会保持原来的值不变。下面就介绍如何使用WinCC的输入/输出域实现这种功能。
1． 前提条件

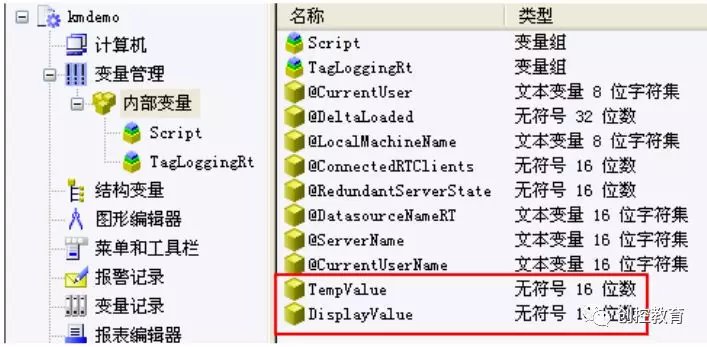

创建两个数据类型相同的变量 DisplayValue和TempValue，其中DisplayValue是实际需要控制的变量，TempValue作为临时变量使用。如下图所示： 图2 2． 输入/输出域的属性设置

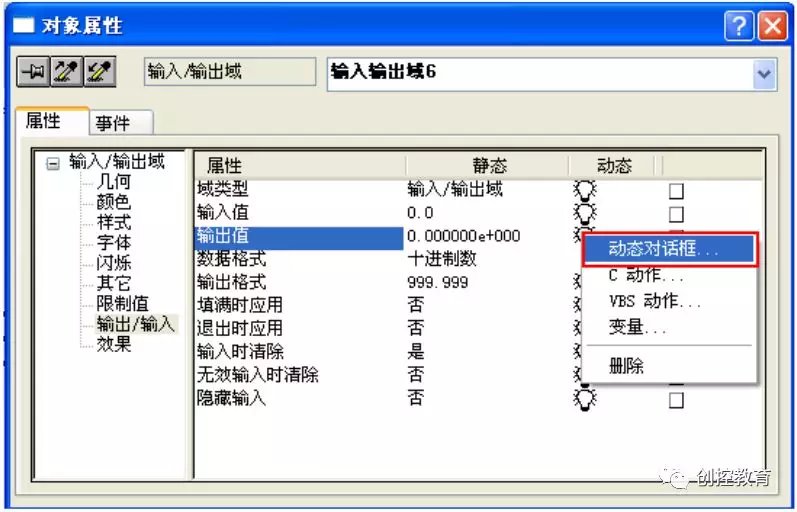

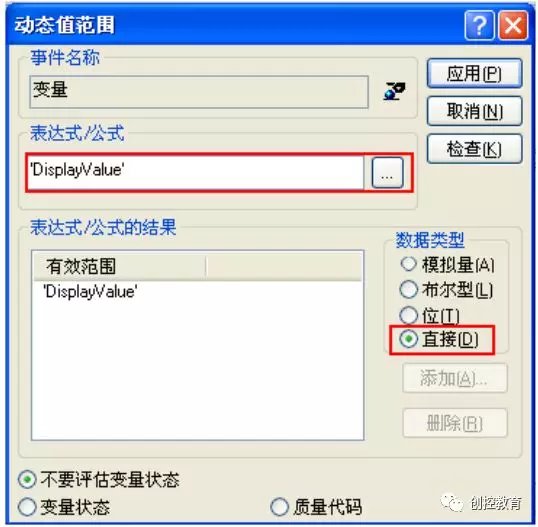

在画面中新建一个输入/输出域，打开属性对话框。选择属性输出/输入输出值，在动态部分点击鼠标右键，如下图所示： 图3 打开动态对话框。选择需要控制的变量（本例中变量为：DisplayValue），并配置数据类型。如下图所示： 图4
3． 输入/输出域的事件设置 3.1更改动作设置

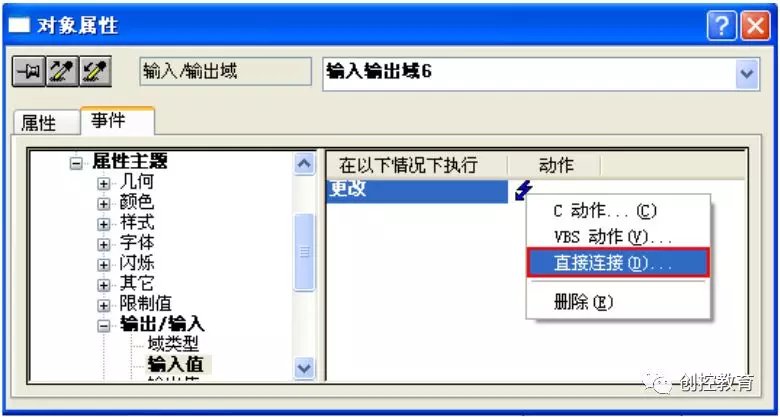

选择同一个输入/输出域，打开属性对话框。选择事件属性主题输出/输入输入值，在更改动作部分点击鼠标右键，如下图所示： 图5

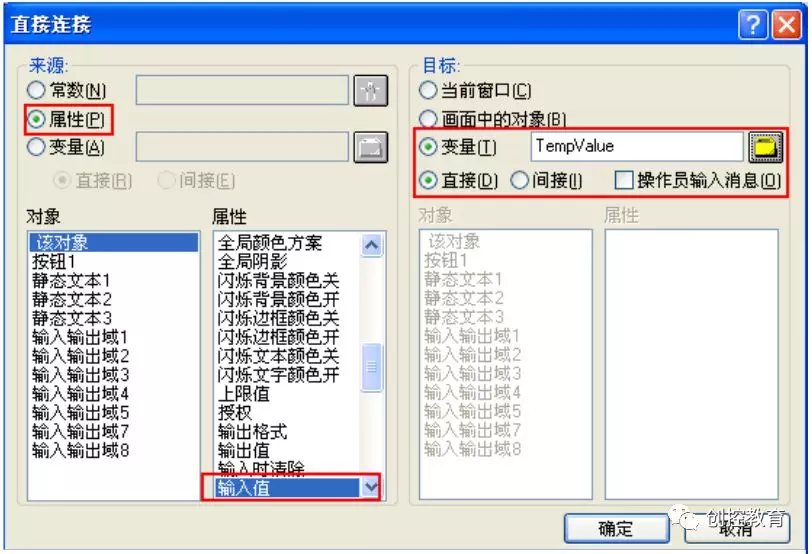

打开直接连接对话框。来源部分保持默认设置，目标部分选择直接连接到临时变量（本例中为：TempValue ）。如下图所示： 图6
3.2键盘释放动作设置

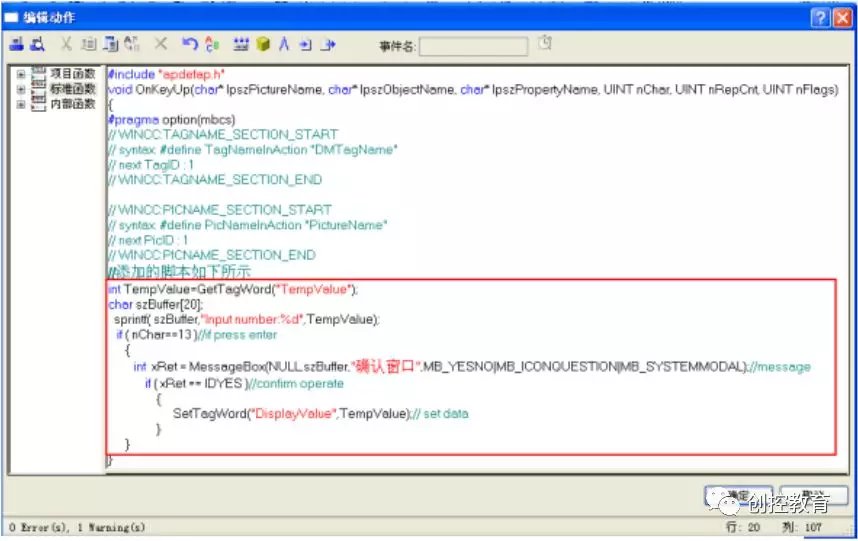

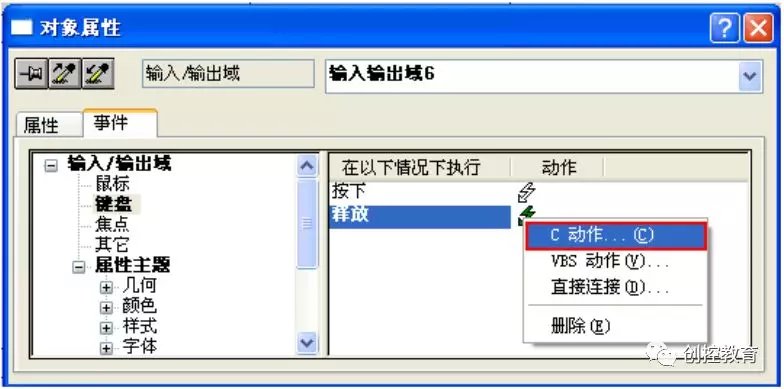

选择同一个输入/输出域，打开属性对话框。选择事件键盘释放，在动作部分点击鼠标右键，如下图所示： 图7 打开C动作编辑器。编写用于判断操作人员是否输入完毕并按下回车的代码。如下图所示： 图8
详细代码如下：
int TempValue=GetTagWord("TempValue");
char szBuffer[20];
sprintf( szBuffer,"Input number:%d",TempValue);
if ( nChar==13 )//if press enter
{
int xRet = MessageBox(NULL,szBuffer,"确认窗口",MB_YESNO|MB_ICONQUESTION|MB_SYSTEMMODAL);//message
if ( xRet == IDYES )//confirm operate
{
SetTagWord("DisplayValue",TempValue);// set data
}
}
当系统运行后，一旦在该输入/输出域中检测到回车信号，系统就会弹出如图1所示的确认窗口。 关于MessageBox函数的详细说明请参考Microsoft的相关文档。
|
