此次主要将的是关于西门子S7-1200系列PLC与上位机通过哪些特定的条件，来实现通讯的配置分享。

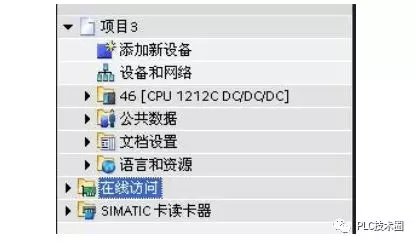

一、分配S7-1200的IP地址 1）打开step 7 v11，新建一个项目，在项目视图界面中找到左侧项目的在线访问

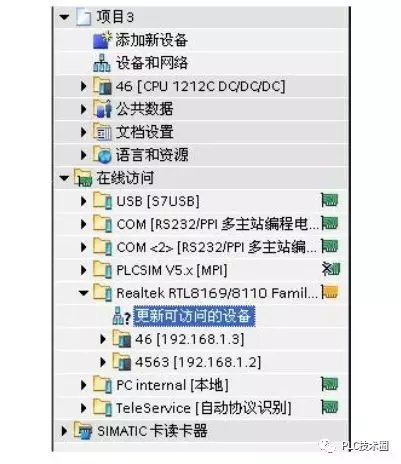

2）打开在线访问下拉菜单，找到本机的网络适配器，双击更新可访问的设备，就会显示本机所连的S7-1200设备

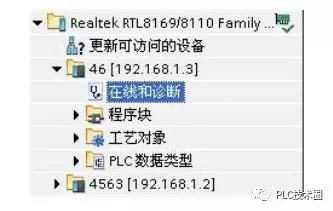

3）选择一个设备，在其下拉菜单中双击在线和诊断 4）在弹出的对话框中，选择左侧的功能下拉菜单，单击分配IP地址，如下图  如果是新的1200PLC，它的P地址和子网掩码都是0，这时查看本机所在的网络，在图示的地址中输入与本机所在同一网络的子网P地址。如本机P为192.1681.16，那么给PLC分配的地址可以为:192.1681.2、192.16813、。。若使用路由器，输入路由器地址，如1921681.1，如没有使用路由器，则将路由器点掉，单击分配IP地址，即可。
如果1200PLC已经分配好了P地址但与本机所在的地址并在同一网络内，如PLC的地址为:1921680.1，本机地址为1921681.16，更改1200的卫需要预先复位，具体如下。

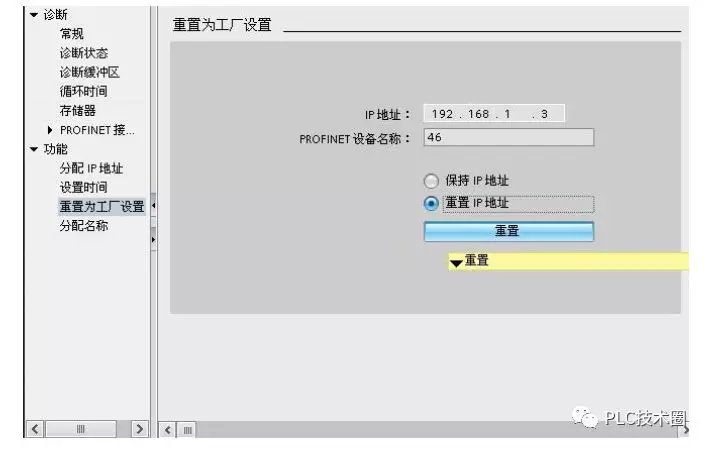

5）复位1200PLC。在步骤(4)的对话框中，选择重置为工厂设置弹出如下对话框选择重置DP地址，单击重置，确定。重置卫之后，PIC的卫地址和子网掩码都修改为0，可以进行步骤(4)的工作。如不复位就修改P地址，会出现无法完成此功能错误。
二、配置OPC UA服务器 1）启动OPC配置工具： C： Program Files SIEMENS SIMATIC NCM S7 BIN S7tgtopx.exe

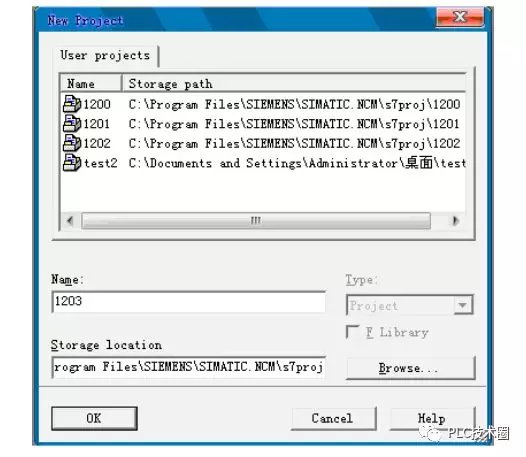

2）双击S7tgtopx.exe图标打开，新建一个项目，并命名，单击OK

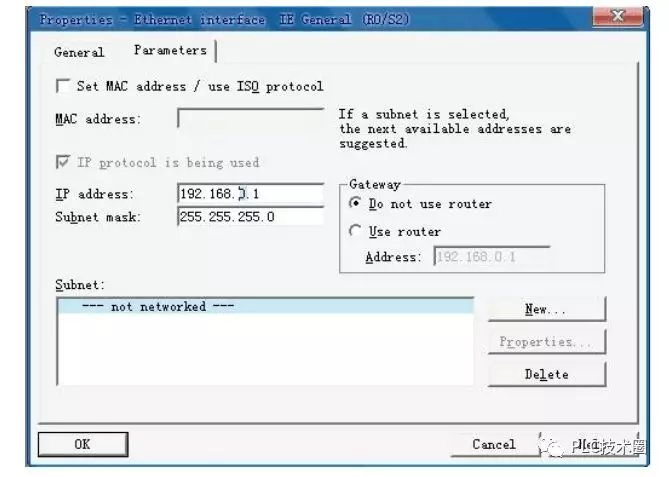

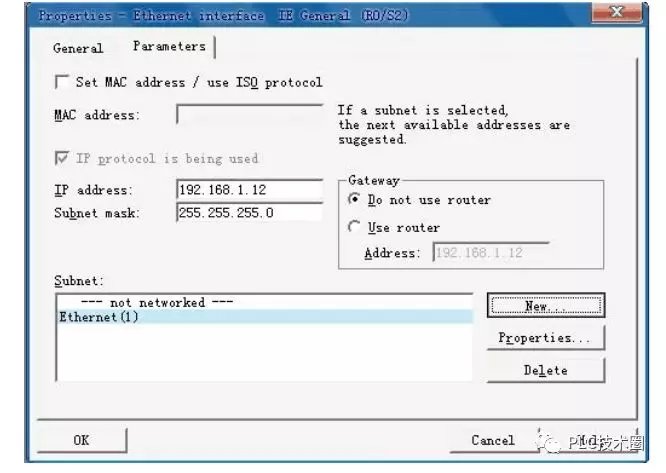

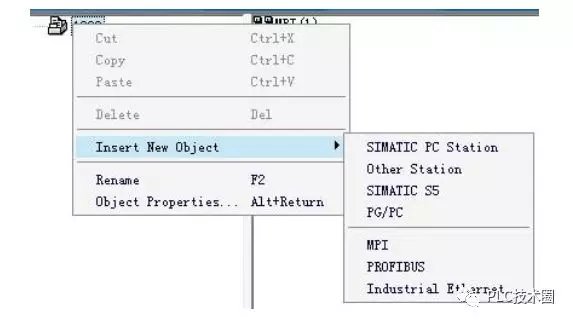

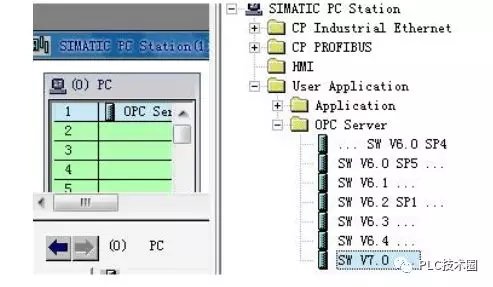

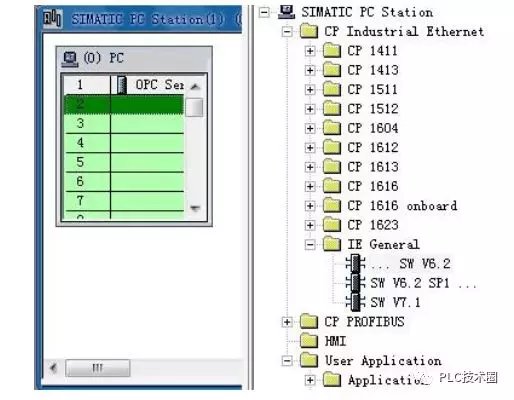

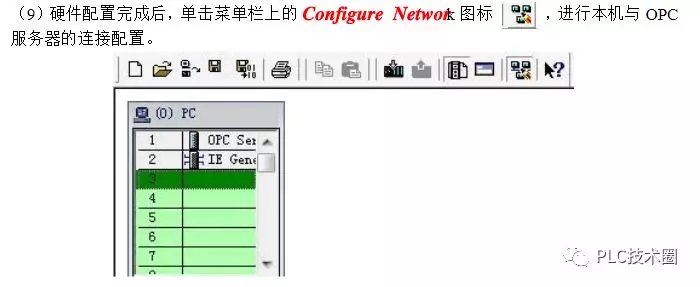

3）右键新建的项目图标，插入一个PC站点（SIMATIC PC Station），如下图  4）单击新生成的SIMATIC PC Station（1），在右侧自动显示PC站点的硬件配置：Configuration5）双击Configuration图标，在弹出的硬件配置对话框中，插槽1选择OPC Server（选择SW V7.0） 6）以同样的道理在插槽2，选择IE General（SW V6.2） 7）在将SW V6.2拖入插槽2后，会自动弹出IE General参数对话框  8）在IP address 中输入本机的IP地址，如：192.168.1.12，下面的Subnet 中单击New，确定即可出现Ethernet（1），单击OK完成硬件配置

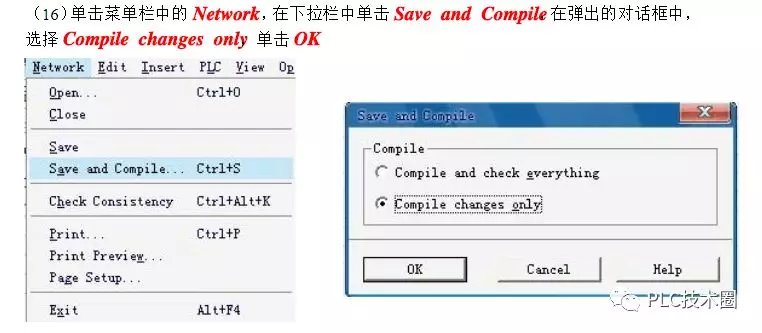

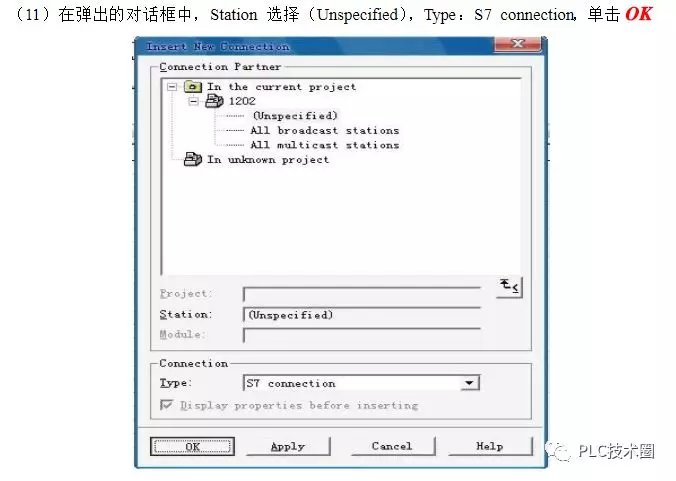

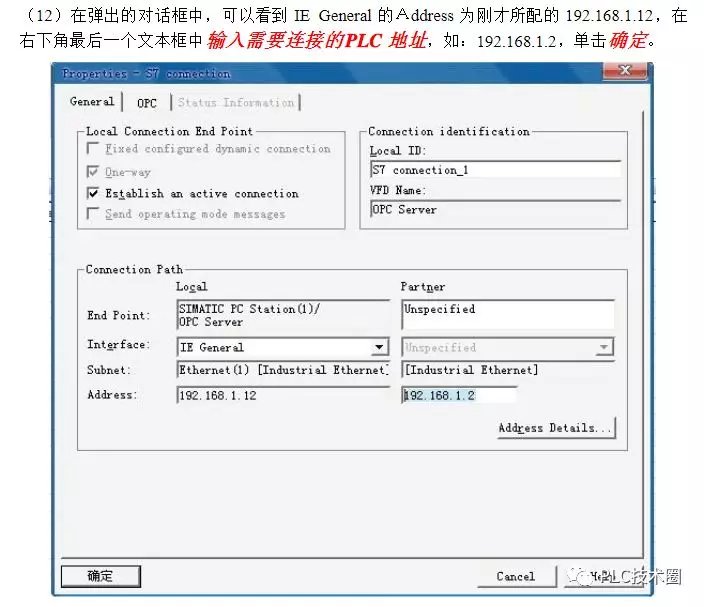

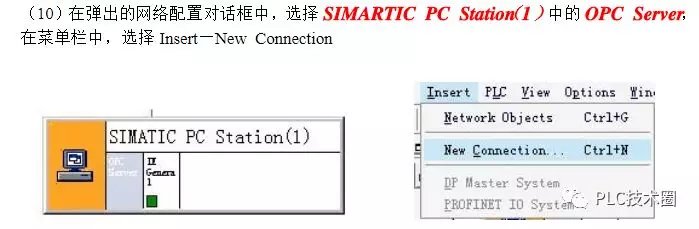

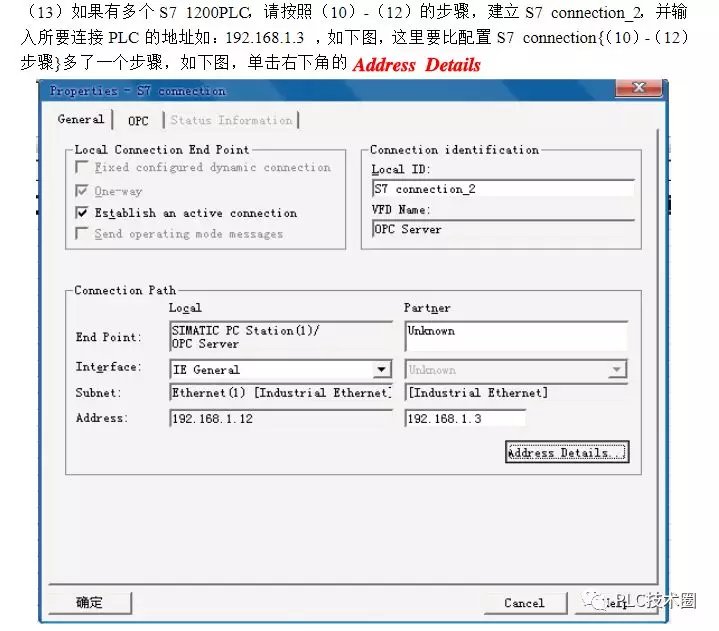

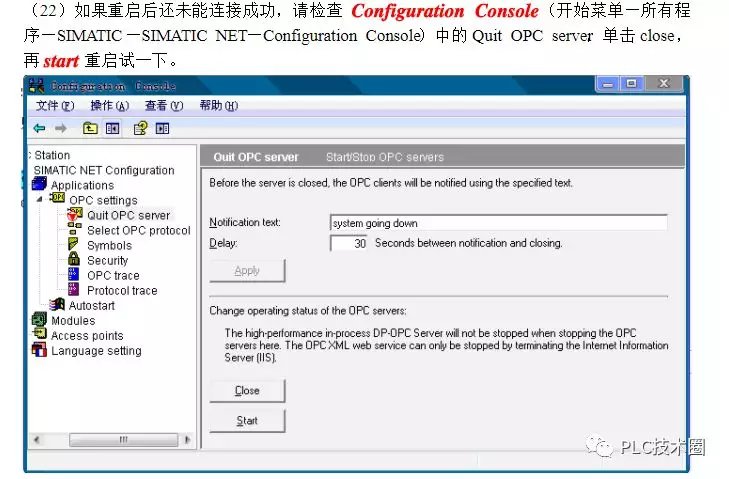

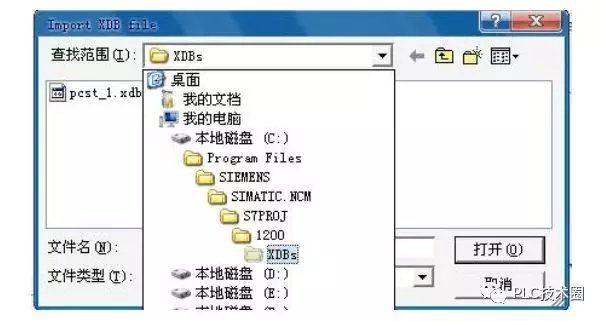

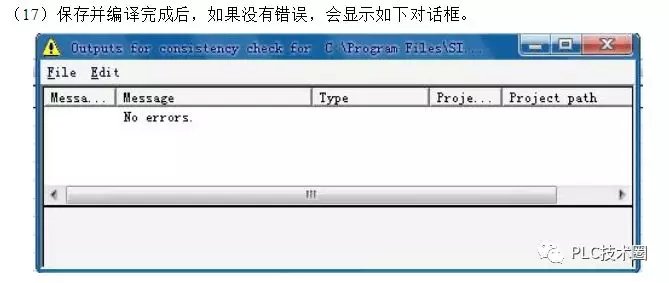

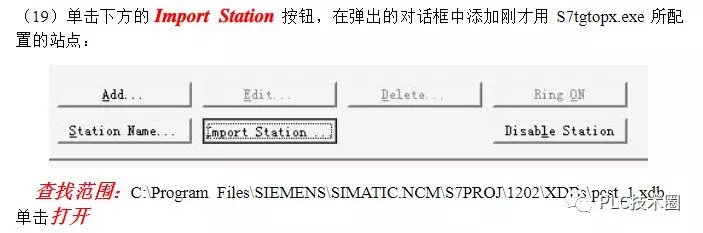

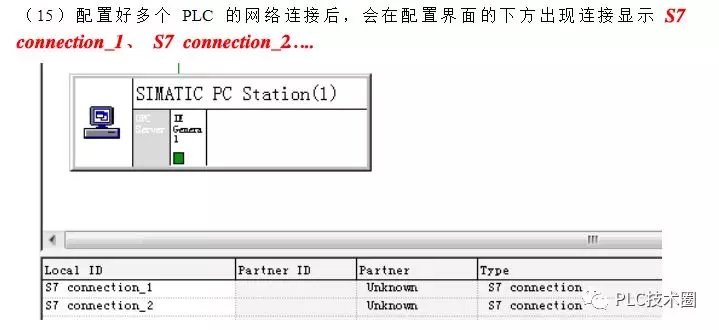

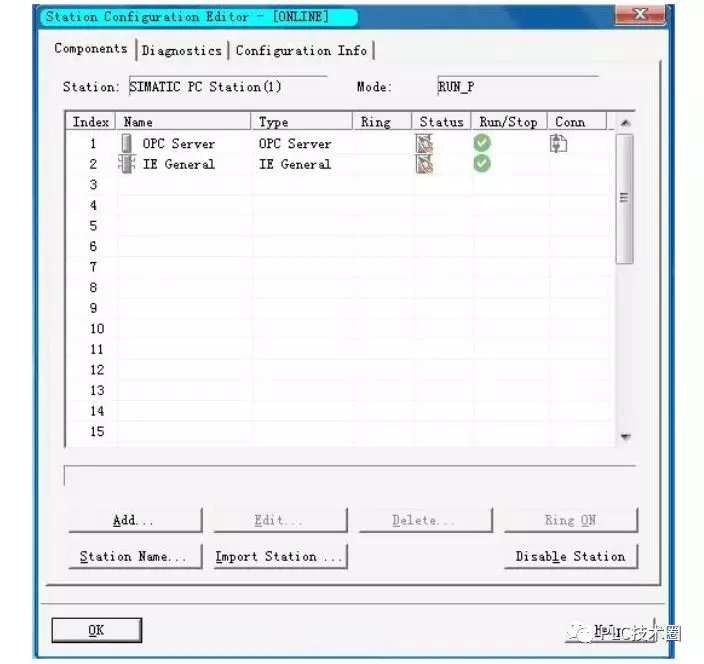

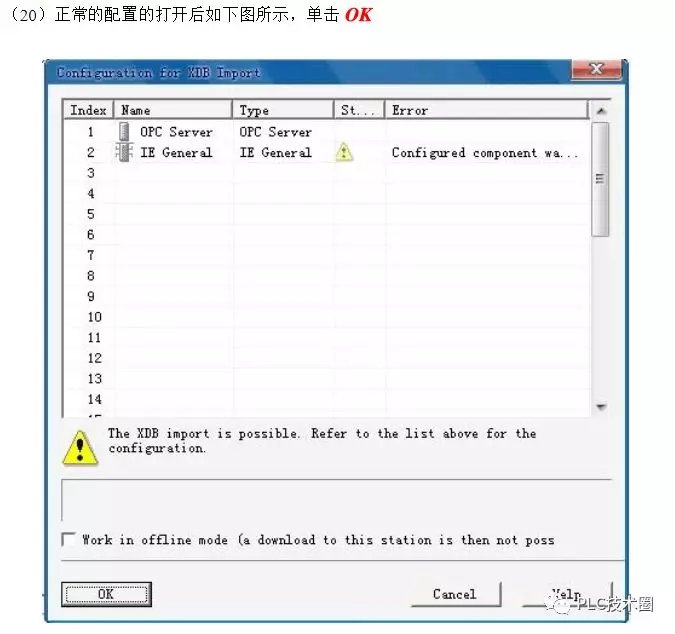

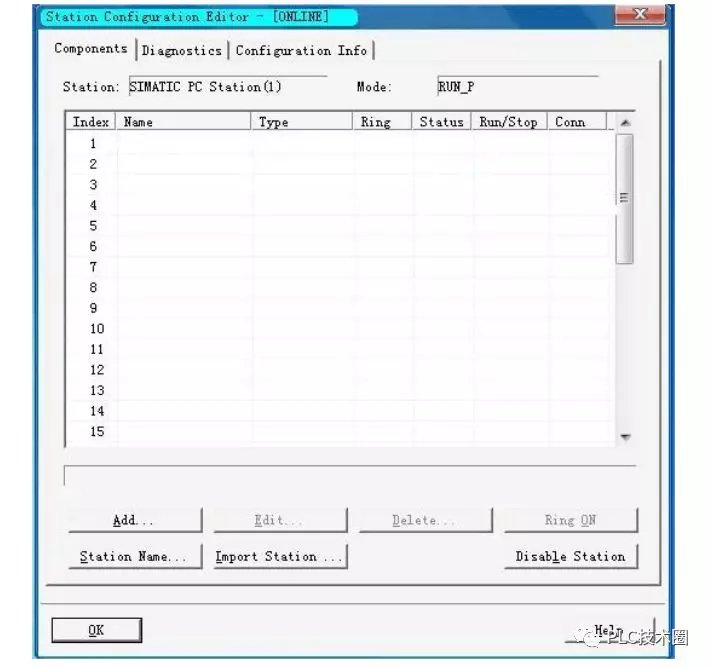

21）如果连接正常，出现如下所示的的对话框，整个OPC的配置完成，如果IE General出现红色的×，请重启电脑试一下。

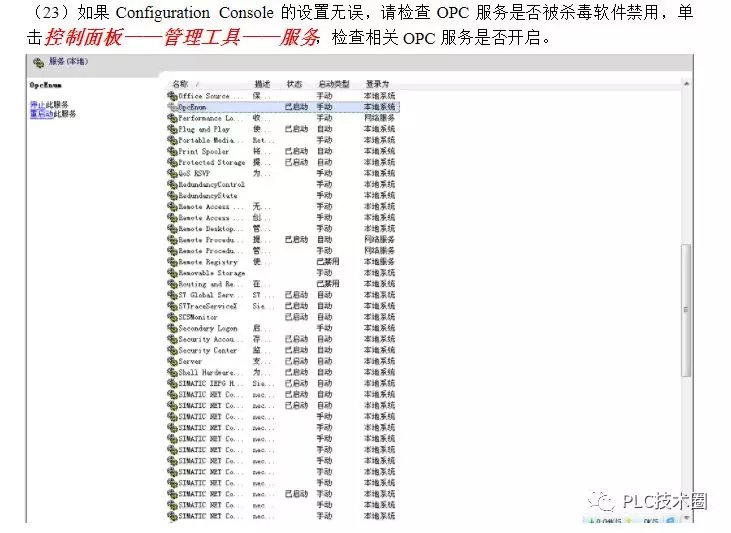

24）如果上述方法都未能站点配置成功，请检查S7tgtopx.exe配置时是否有误。

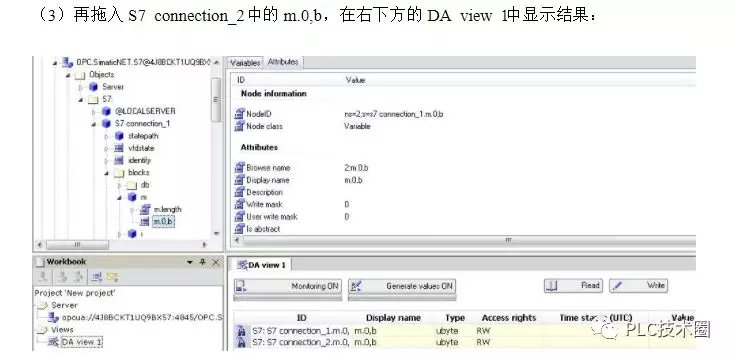

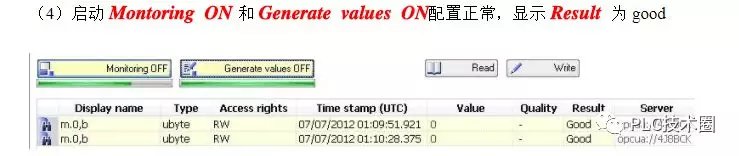

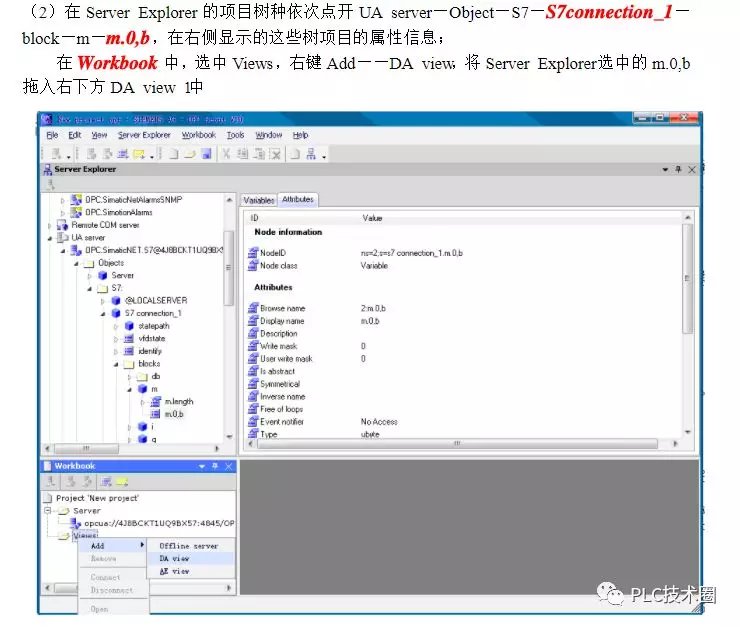

三、启动OPC UA服务器的检测

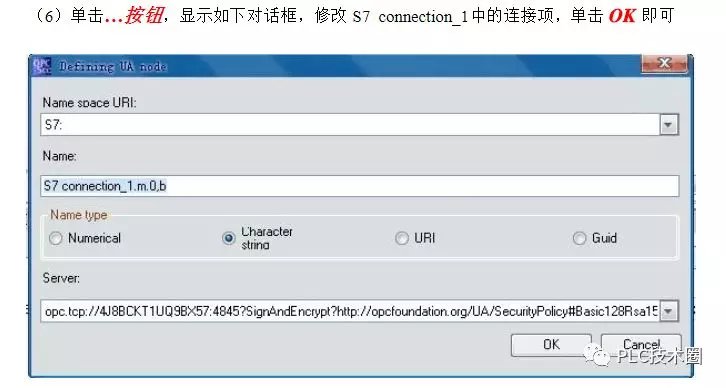

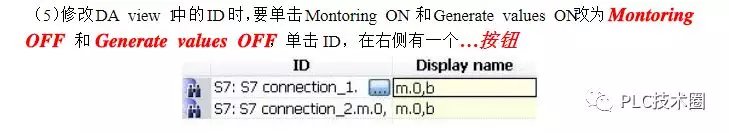

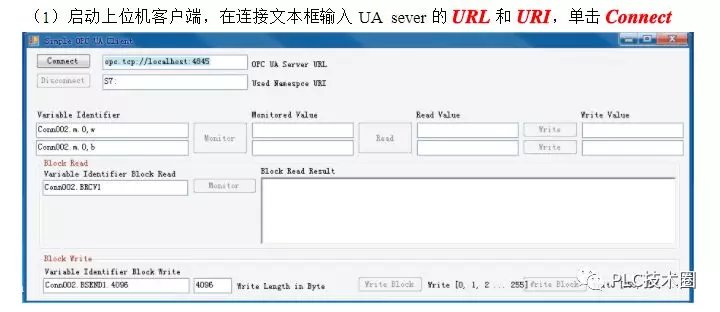

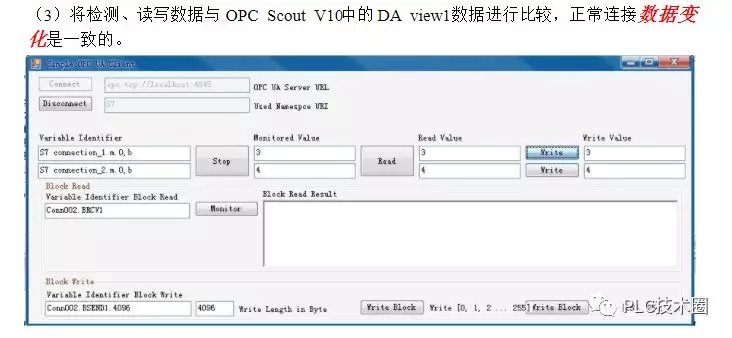

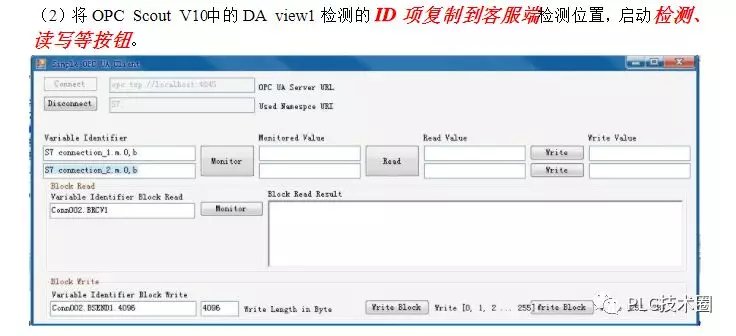

四、启动上位机C#客服端，与OPC UA通讯
|
