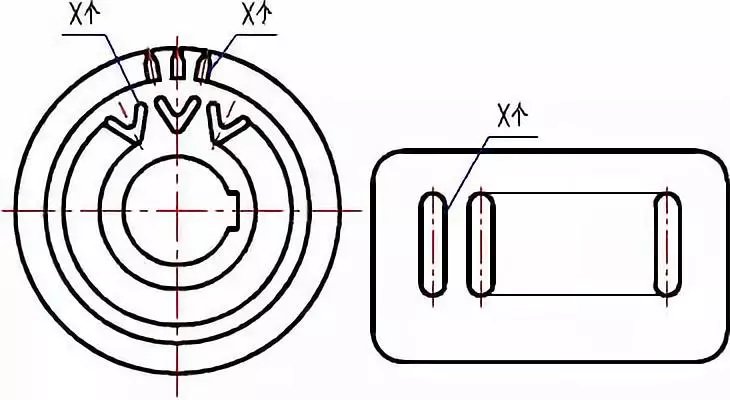

1. 当物体具有若干相同结构（齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余用细实线连接，并注明结构的总数。
(a) (b) 相同结构与简化画法

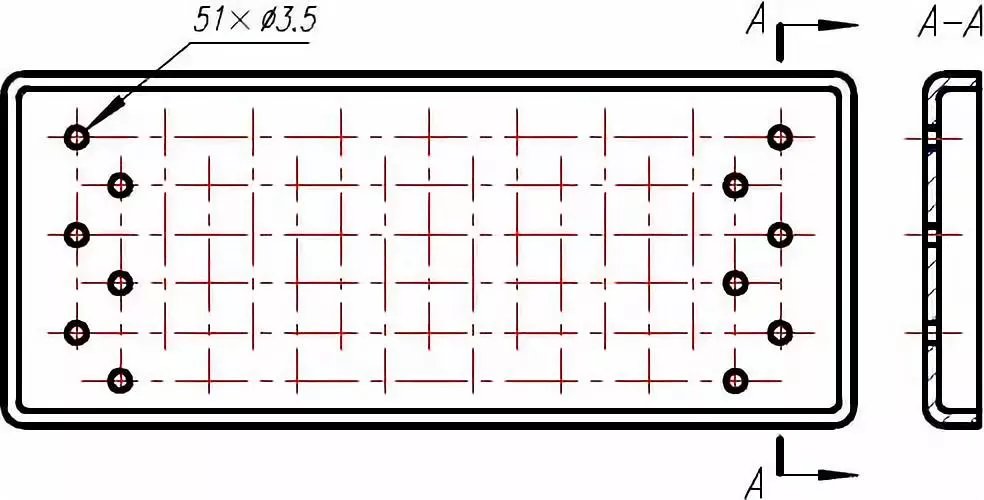

2. 若干直径相同且成规律分布的孔（圆孔、螺孔、沉孔等），可以仅画出一个或几个，其余只需用中心线表示其中心位置，在图中标注孔的尺寸时应注明孔的总数。
有规律分布的孔的简化画法

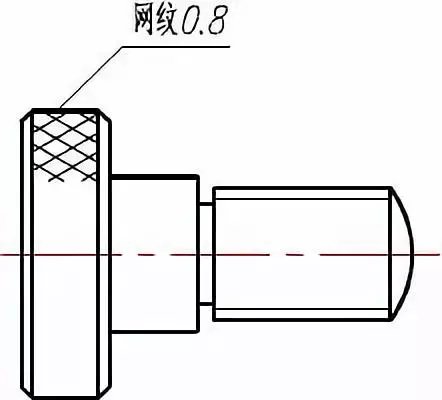

3. 网状物、编织物或物体上的网纹、滚花部分，可在轮廓线附近用细实线示意画出，并在图上或技术要求中注明这些结构的具体要求。
网纹简化画法

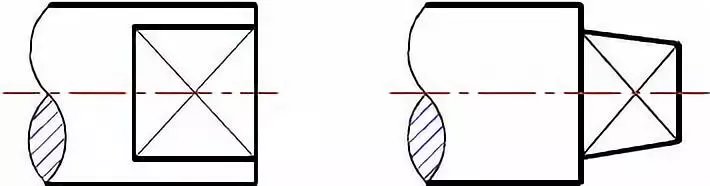

4. 当图形不能充分表达平面时，可用平面符号（两相交的细实线）表示。
用平面符号表示平面
5. 物体上较小的结构，如在一个图形中已表达清楚时，其它图形可简化或省略。图中主视图上省略了两个小圆，俯视图也简化了相贯线。
小结构的简化

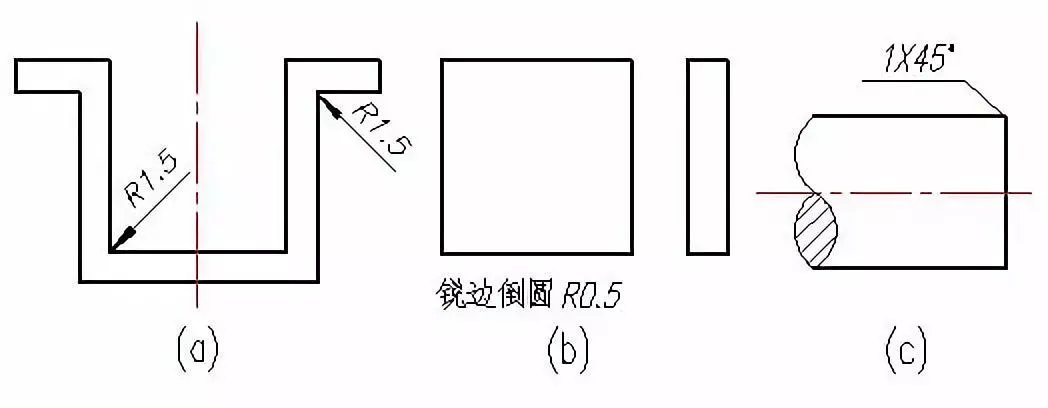

6. 在不引起误解时，物体上的小圆角、锐边的小倒圆或45°小倒角，允许省略不画，但必须注明尺寸或在技术要求中加以说明。
小圆角、小倒角和45°小倒角可省略不画

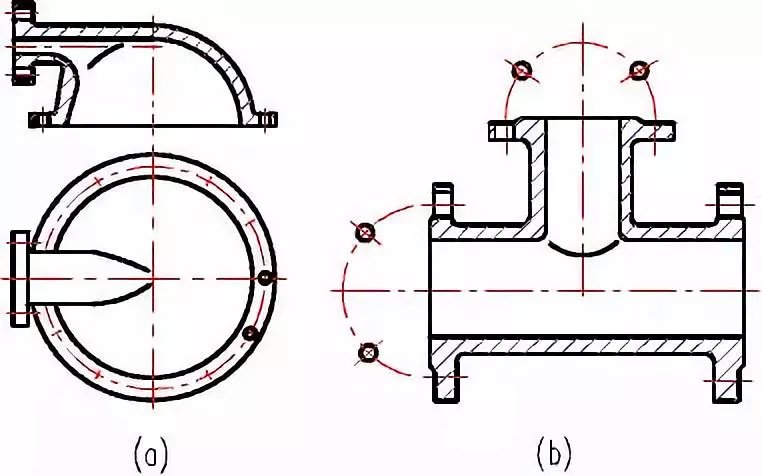

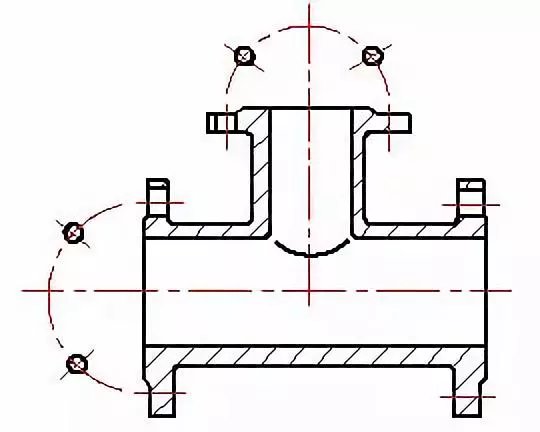

7. 圆柱形法兰和类似零件上的均匀分布的孔可按下图方法表示。
圆柱形法兰上均匀分布的孔的简化画法
8. 与投影面倾斜度小于或等于30°的圆或圆弧，其投影可用圆或圆弧代替。
小于或等于30°的圆的投影

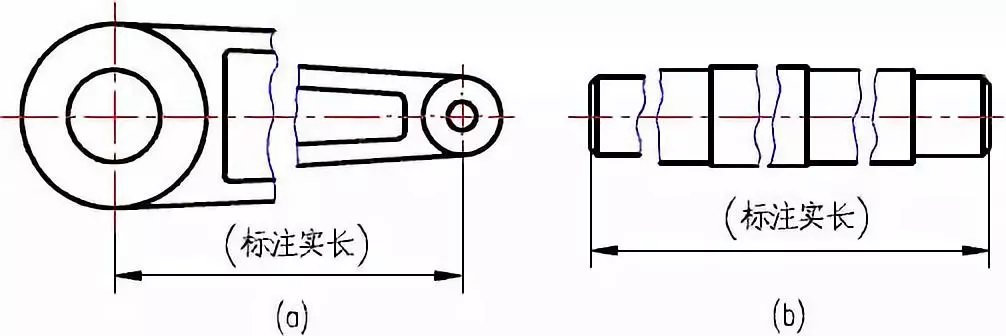

9. 较长的物体（轴、杆、型材、连杆等）沿长度方向的形状一致或按一定规律变化时，可断开后缩短绘制，但尺寸仍按实际长度标注。
较长机件的断开画法

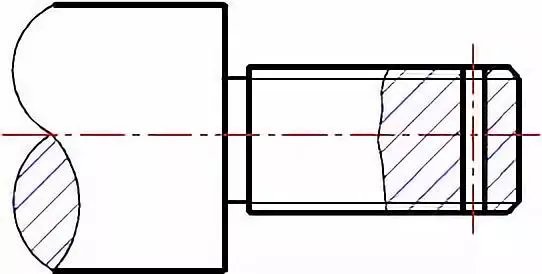

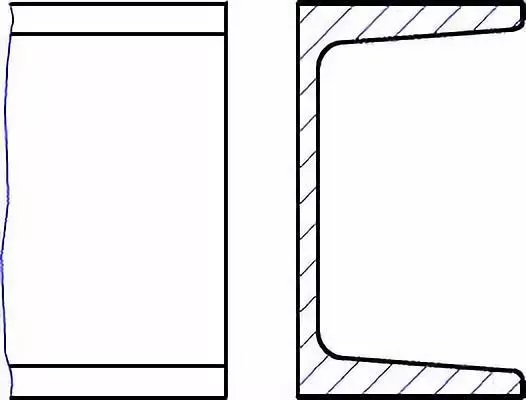

10. 物体上斜度不大的结构，如在一个图形中已表达清楚时，其它图形可按小端画出。
斜度不大的结构按小端画

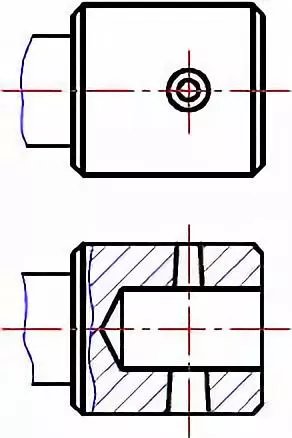

11. 小孔部分的相贯线可以用直线代替。
相贯线简化为直线
12. 图形中的过渡线应按下图绘制。在不致引起误解时，过渡线、相贯线允许简化，例如用圆弧或直线代替非圆曲线。
过渡线的画法
