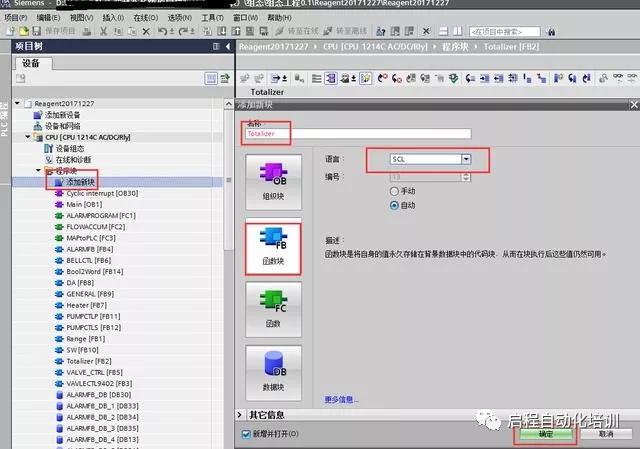

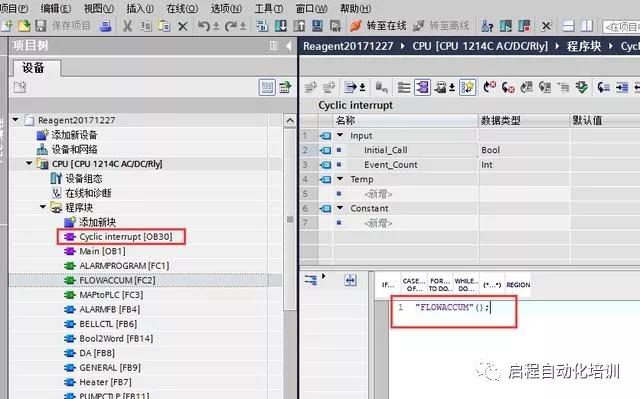

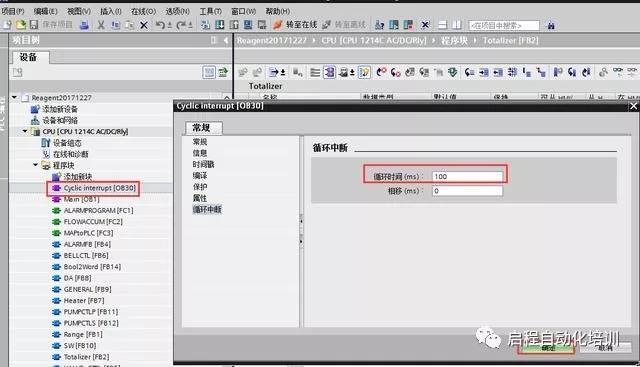

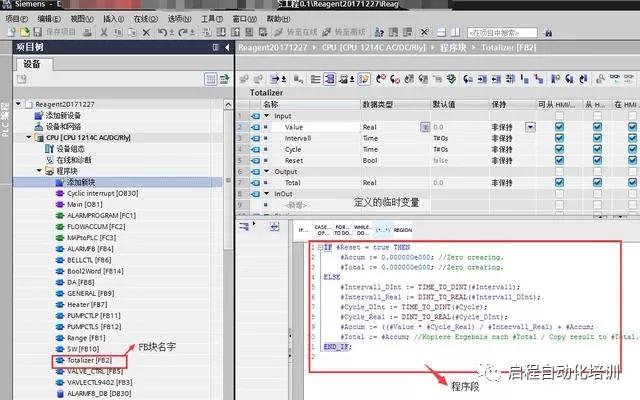

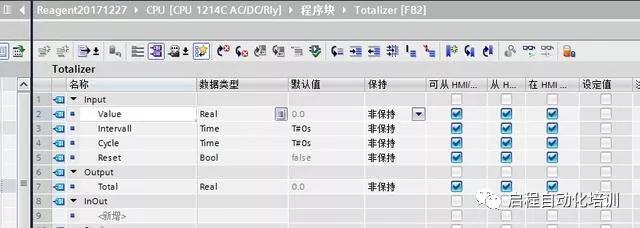

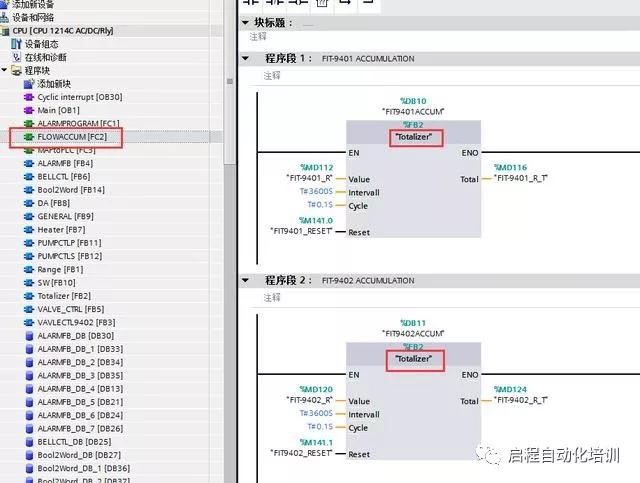

在使用s7-1200PLC编写程序的时候，如果项目上需要用到流量累积功能，但是本款PLC并没有自带流量累积功能块。这时，就需要我们组态工程师自己编写一个具有流量累积功能程序，或者将该程序封装为FB块或者FC块。本文以封装FB块为例。 第一步：在程序块目录下单击添加新块，弹出添加新块对话框，选中FB函数块，在名称栏填上需要命名的名字，如：Totalizer，选择编程需要用的编程语言，本文以SCL语言讲解，FB块的编号可以通过手动或自动生成，然后单击确认，如下图所示 第二步：打开新建功能块，并建立临时变量，如下图所示 第三步：程序编写，如下图所示： 程序编写完成后，进行编译，编译没有错误时，在FC（FC2,FLOWACCUM）中调用该FB块，最后在OB30中断块中调用该FB块。 第四步：在FC中调用名字为“Totalizer”的FB块，并对输入输出参数赋值，如下图所示 再在OB30中调用功能块，OB30中断块是循环中断块，循环时间为100ms，如下图所示 双击循环中断OB30中断块，在中断块中调用FC2（FLOWACCUM）功能块，如下图所示 程序解读： 变量定义： 变量名：Reset，数据类型：Bool，作用：累积清零 变量名：Accum，数据类型：Real，作用：存储累积值 变量名：Total，数据类型：Real，作用：存放累计值 变量名：Intervall，数据类型：TIME，作用：流量单位中的时间，如m3/h,则：变量为1h=3600s，变量单位：秒 变量名：Intervall_DInt，数据类型：Dint，作用：存储Intervall转换为Dint数据类型后的值 变量名：Intervall_Real，数据类型：Real，作用：存储Intervall_DInt转换为Real数据类型后的值 变量名：Cycle，数据类型：TIME，作用：存储程序循环时间，单位：秒 变量名：Cycle_DInt，数据类型：Dint，作用：存储Cycle转换为Dint数据类型后的值 变量名：Cycle_Real，数据类型：Real，作用：存储Cycle_DInt转换为Real数据类型后的值 程序代码： IF #Reset = true THEN //条件为真时 #Accum := 0.000000e000; //累积清零 #Total := 0.000000e000; //累积清零 ELSE #Intervall_DInt := TIME_TO_DINT(#Intervall);//将时间型变量Intervall转换为双整型数据，并存在变量中 #Intervall_Real := DINT_TO_REAL(#Intervall_DInt);//将双整型数据转换为实型数据，并存在变量中 #Cycle_DInt := TIME_TO_DINT(#Cycle);//将时间型变量Cycle转换为双整型数据，并存在变量中，本例为0.1s #Cycle_Real := DINT_TO_REAL(#Cycle_DInt);//将双整型数据转换为实型数据，并存在变量中 #Accum := ((#Value * #Cycle_Real) / #Intervall_Real) + #Accum;//累积计算 #Total := #Accum; //Kopiere Ergebnis nach #Total / Copy result to #Total.//累计值传递 END_IF;
|
