五类PLC故障解决方法讲解，覆盖90%现场调试问题

198366809

PLC有很强的自诊断能力，当PLC自身故障或外围设备故障，都可用PLC上具有的诊断指示功能的发光二极管的亮灭来诊断。

一、PLC故障查找流程图

1、总体检查

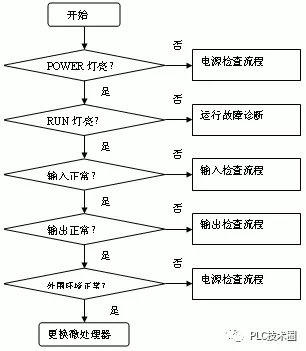

根据总体检查流程图找出故障点的大方向，逐渐细化，以找出具体故障，如图1所示。

图1

2、电源故障检查

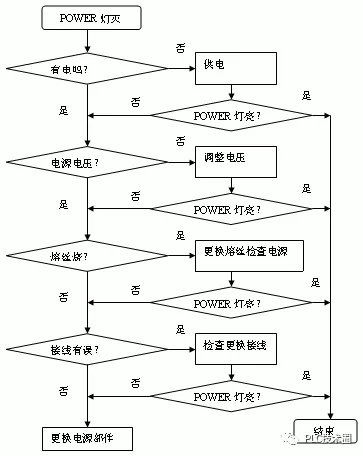

电源灯不亮需对供电系统进行检查，检查流程图如图2所示。

图2

3、运行故障检查

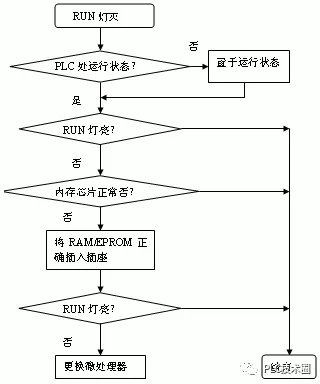

电源正常，运行指示灯不亮，说明系统已因某种异常而终止了正常运行，检查流程图如图3所示。

图3

4、输入输出故障检查

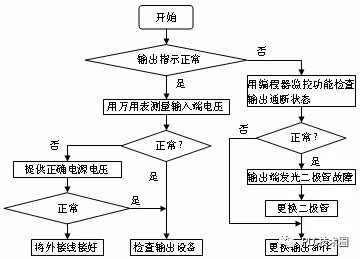

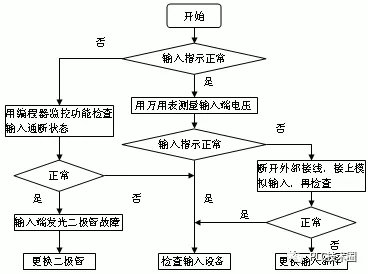

输入输出是PLC与外部设备进行信息交流的通道，其是否正常工作，除了和输入输出单元有关外，还与联接配线、接线端子、保险管等元件状态有关。检查流程图如图4、图5所示。

图4

图5

5、外部环境的检查

影响PLC工作的环境因素主要有温度、湿度、噪音与粉尘，以及腐蚀性酸碱等。

二、可编程序控制器输入、输出单元故障处理

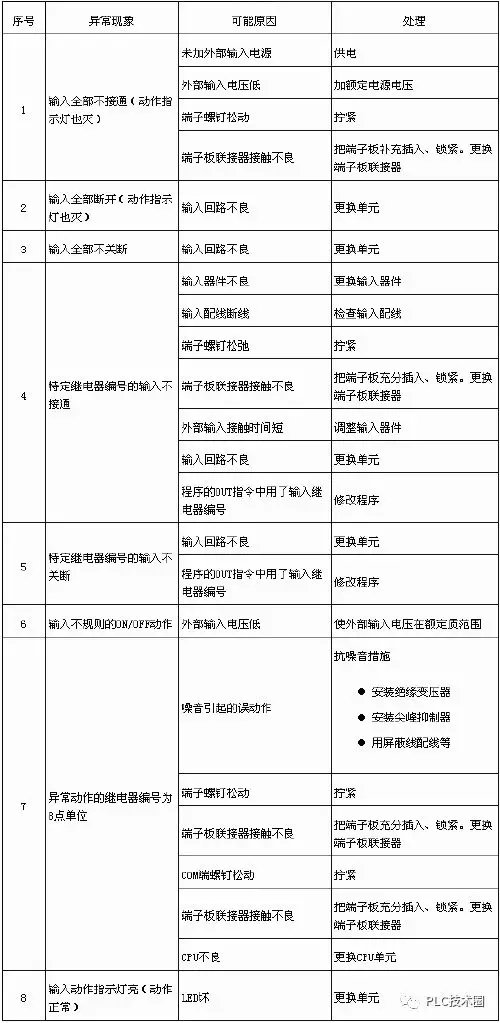

表1 可编程序控制器输入单元故障处理

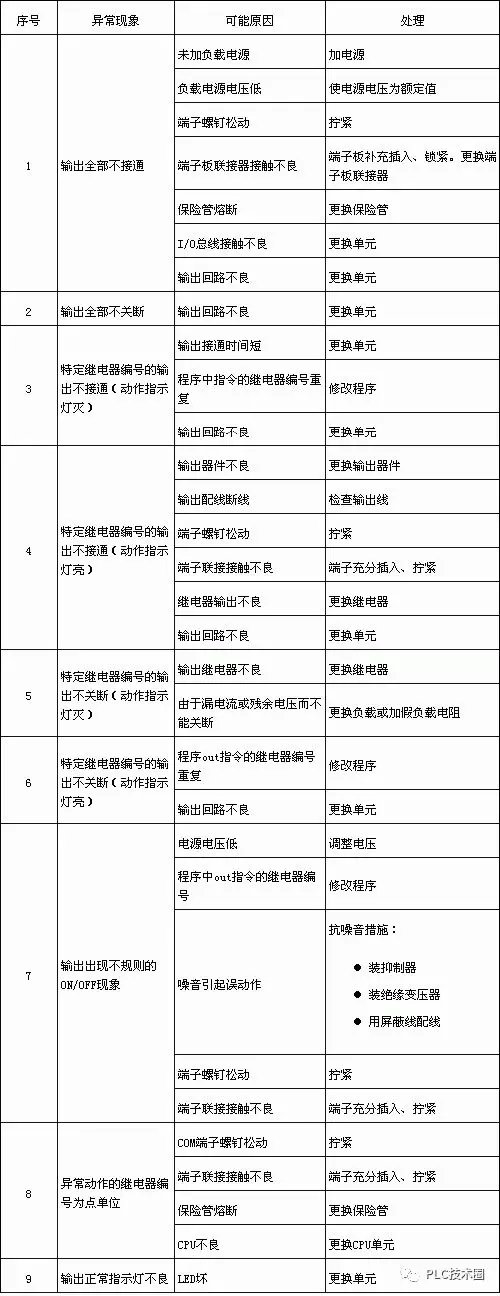

表2 可编程序控制器输出单元故障处理
