红色——三相电路的C相； 半导体三极管的集电极； 半导体二极管、整流二极管或可控硅管的阴极。 黄色——三相电路的A相； 半导体三极管的基极； 绿色——三相电路的B相。 蓝色——直流电路的负极； 半导体三极管的发射极； 半导体二极管、整流二极管或可控硅管的阳极。 淡蓝色——三相电路的零线或中性线；直流电路的接地中线。

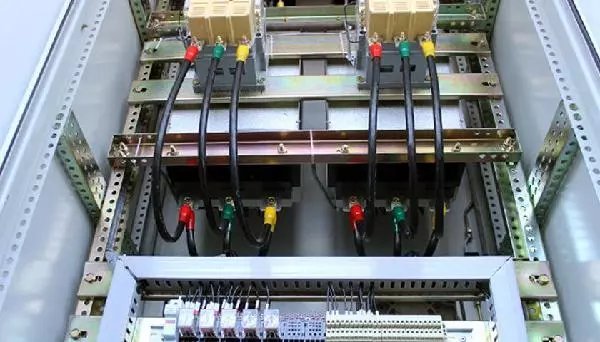

白色 双向可控硅管的主电极；无指定用色的半导体电路。 黄和绿双色（每种色宽约15～100毫米交替贴接）——安全用的接地线。 红、黑色并行——用双芯导线或双根绞线连接的交流电路。 2、依电路选择导线颜色时 交流三相电路 A相：黄色； B相：绿色； C相：红色； 零线或中性线：淡蓝色； 安全用的接地线：黄和绿双色。 用双芯导线或双根绞线连接的交流电路
红黑色并行。 直流电路 正极：棕色； 负极：蓝色； 接地中线：淡蓝色。 半导体电路 半导体三极管的集电极：红色； 基极： 黄色；发射极：蓝色。 半导体二极管和整流二极管的阳极：蓝色； 阴极：红色。 可控硅管的阳极：蓝色； 控制极：黄色； 阴极：红色。

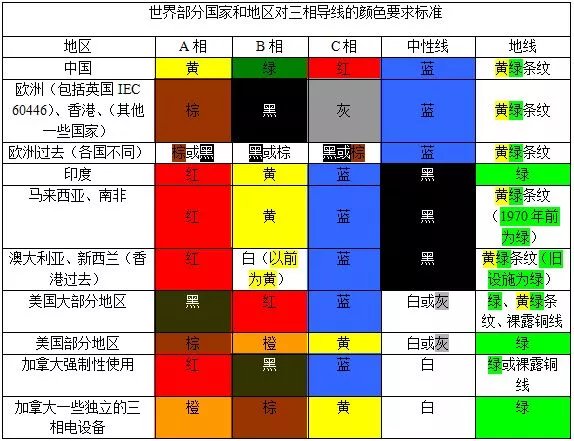

双向可控硅管的控制极：黄色； 主电极：白色。 整个装置及设备的内部布线一般推荐：黑色； 半导体电路：白色； 有混淆时：容许选指定用色外的其它颜色（如：橙、紫、灰、绿蓝、玫瑰红等）。 具体标色时 在一根导线上，如遇有两种或两种以上的可标色，视该电路的特定情况，依电路中需要表示的某种含义进行定色。 附表：各国三相导线颜色要求标准 |
