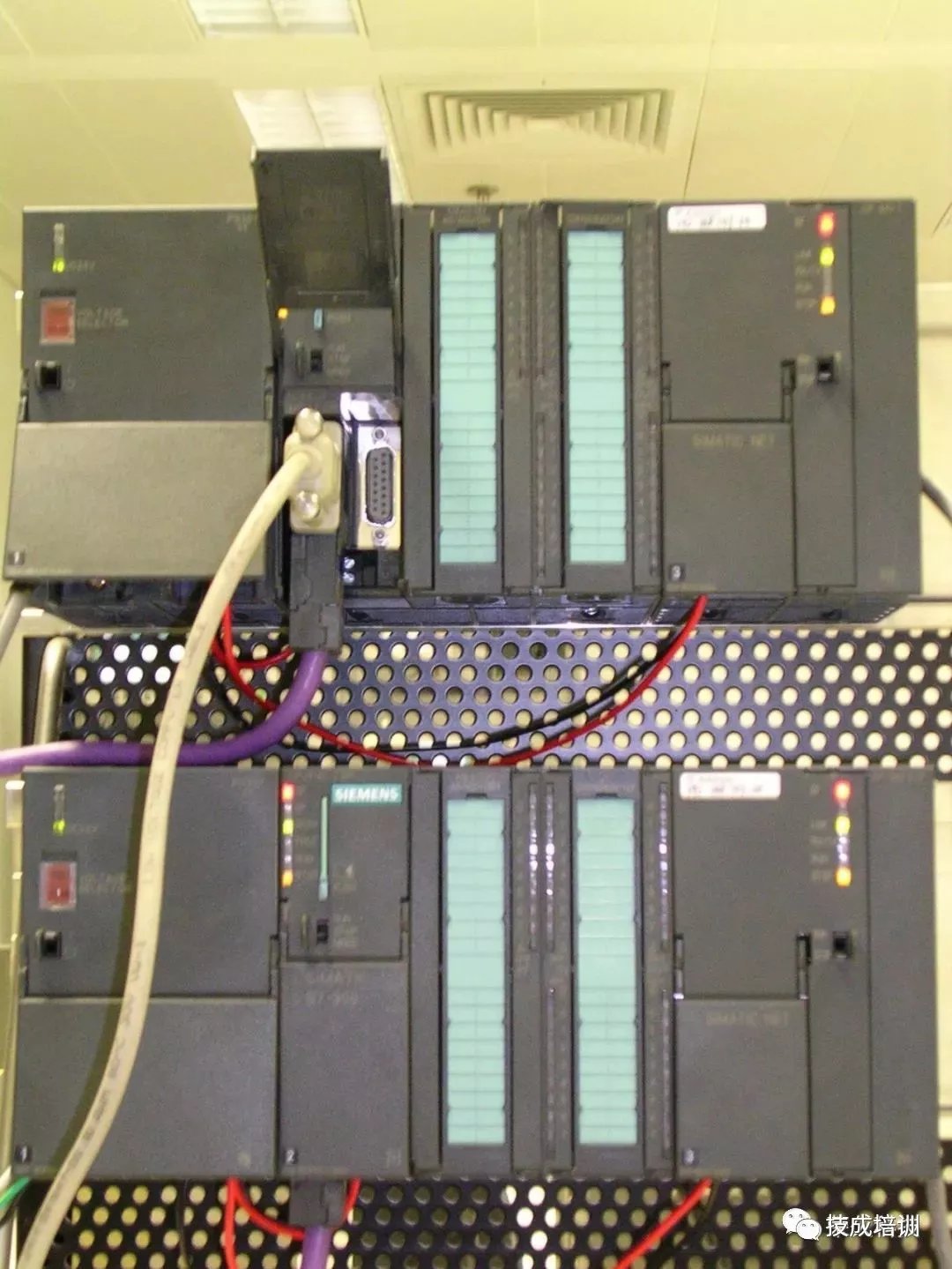

我们首先搭建一套测试设备，设备的结构图如下： 2套S7-300系统由PS307电源、CPU314C-2DP、CPU314C-2PTP、CP343-1、CP343-1 IT、PC、CP5611、STEP7组成。 ”
如下将向您一步一步展示如何实现2套S7-300之间的以太网通讯

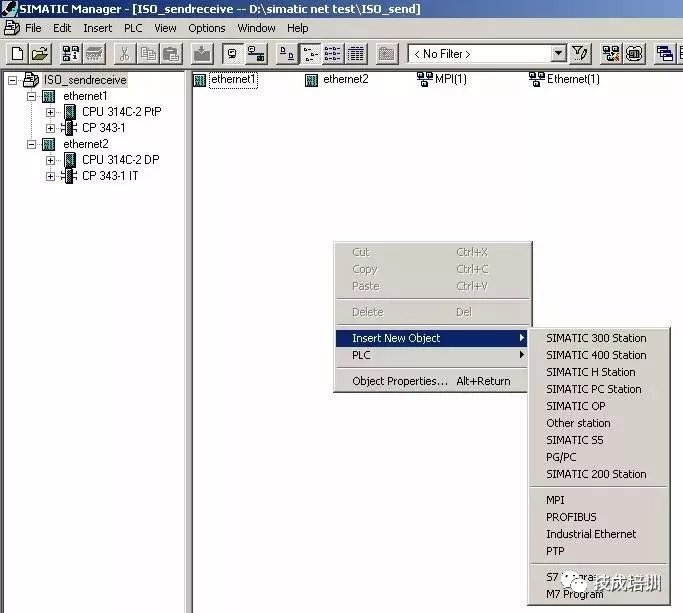

第一步：打开SIMATIC Manager，根据我们系统的硬件组成，进行系统的硬件组态，如图插入2个S7300的站，进行硬件组态：

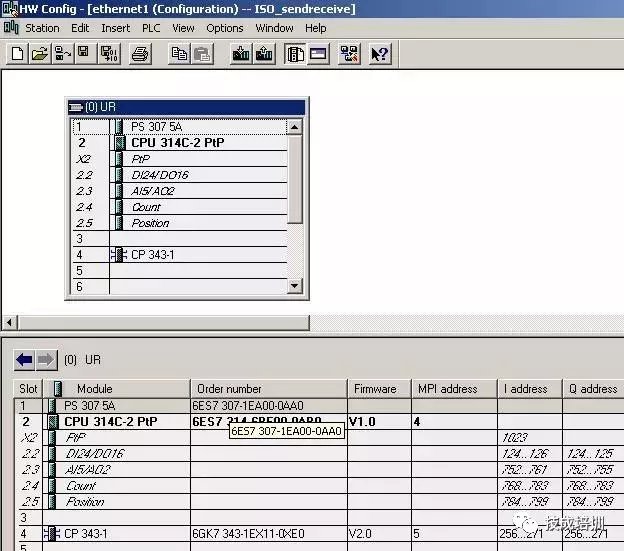

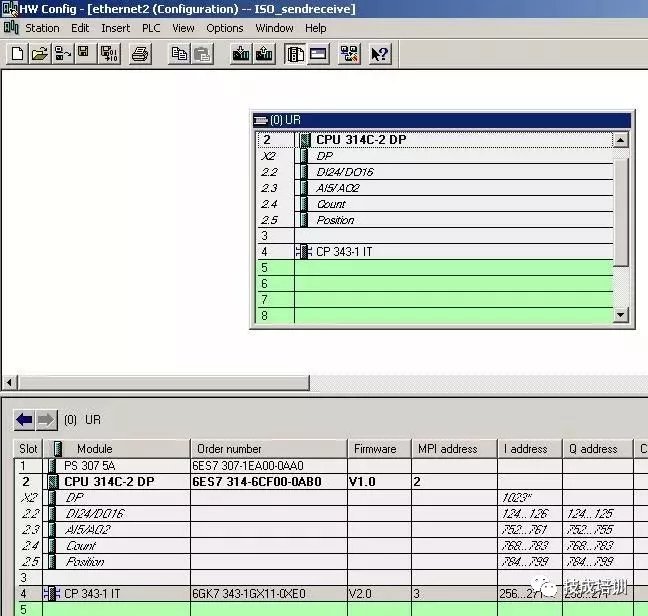

分别组态2个系统的硬件模块：

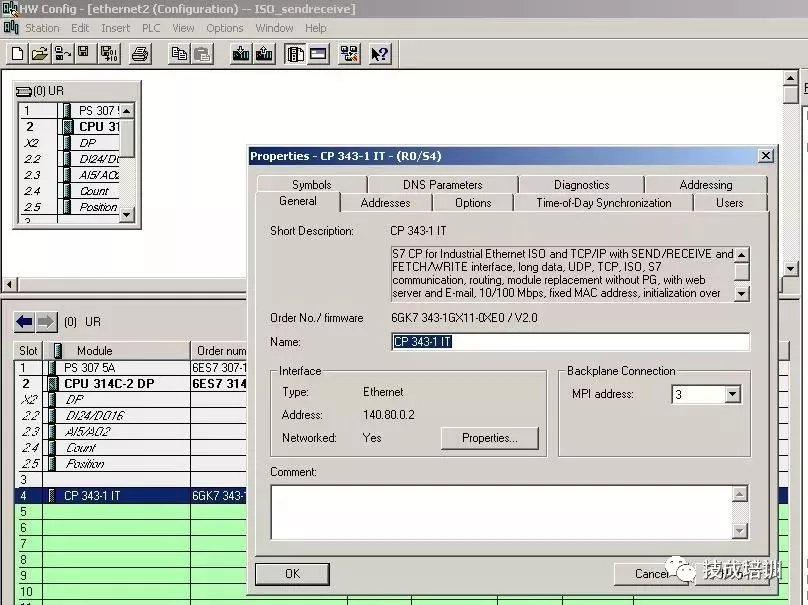

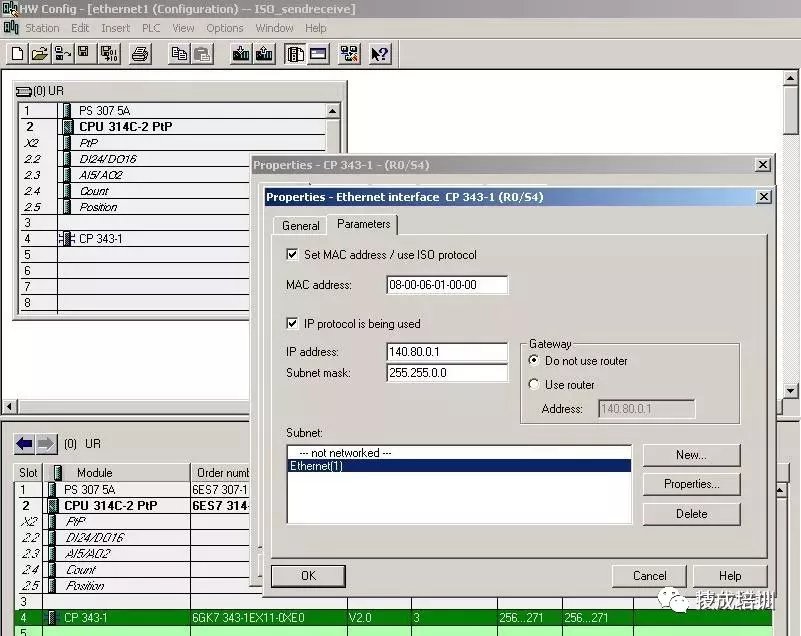

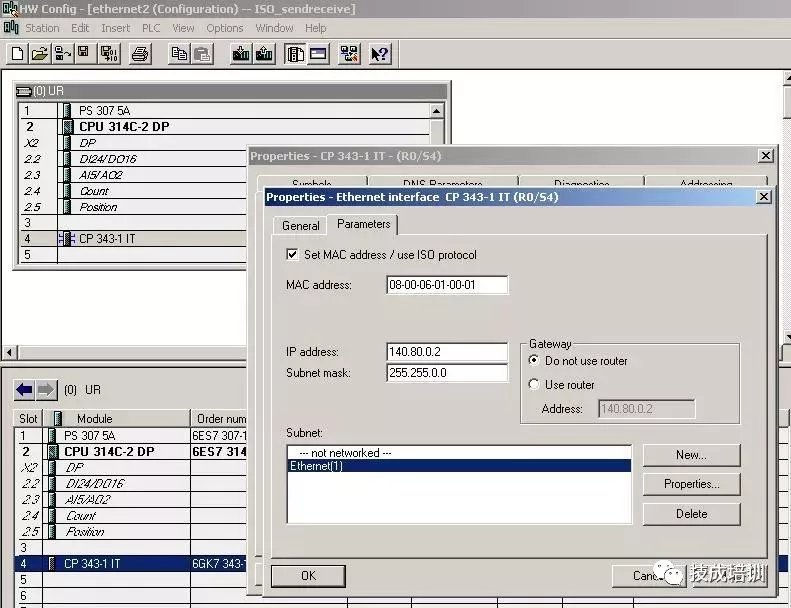

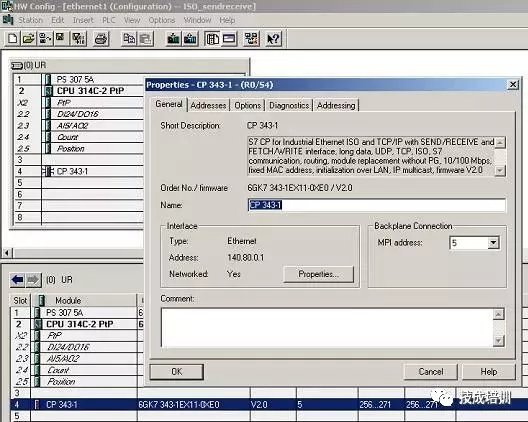

设置CP343-1、CP343-IT模块的参数，建立一个以太网，MPI、IP地址：

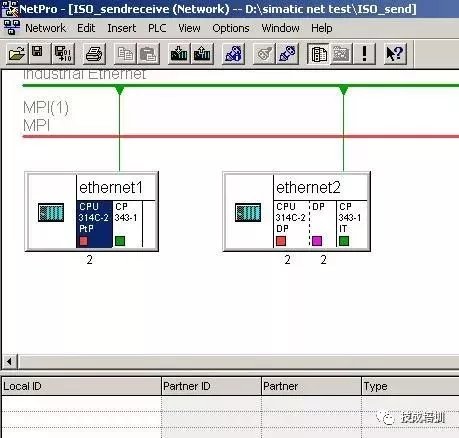

组态完2套系统的硬件模块后，分别进行下载，然后点击Network Configration按钮，打开系统的网络组态窗口NetPro，选中CPU314，如下图：
在窗口的左下部分点击鼠标右键，插入一个新的网络链接，并设定链接类型为ISO-on-TCP connection 或 TCP connection或 UDP connection 或 ISO Transport connection，如下图：

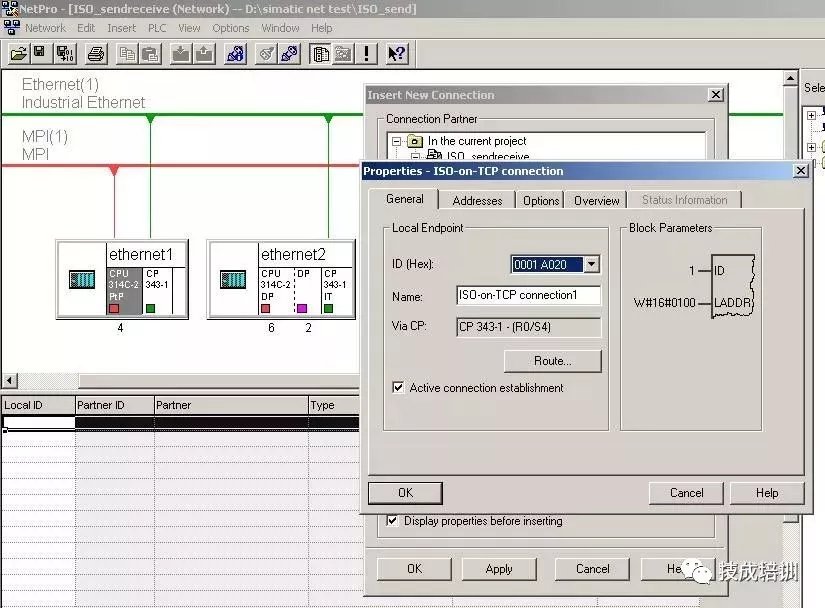

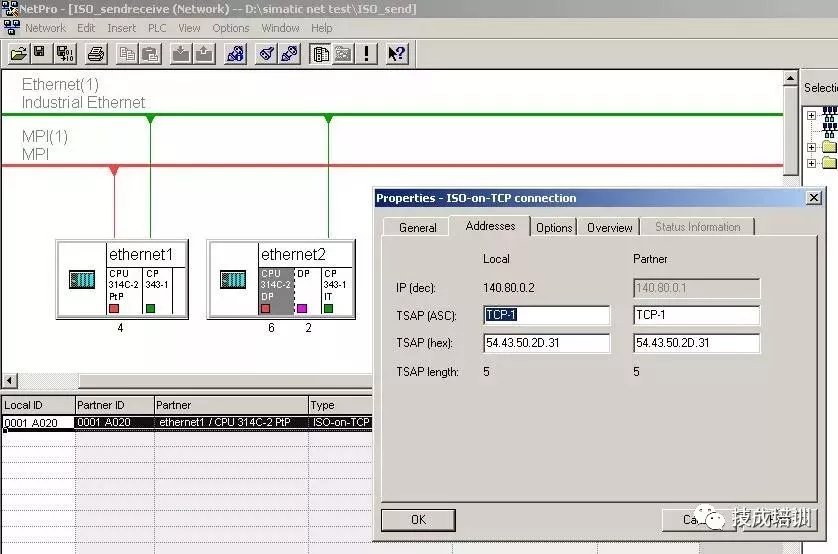

点击OK后，弹出链接属性窗口，使用该窗口的默认值，并根据该对话框右侧信息进行后面程序的块参数设定：

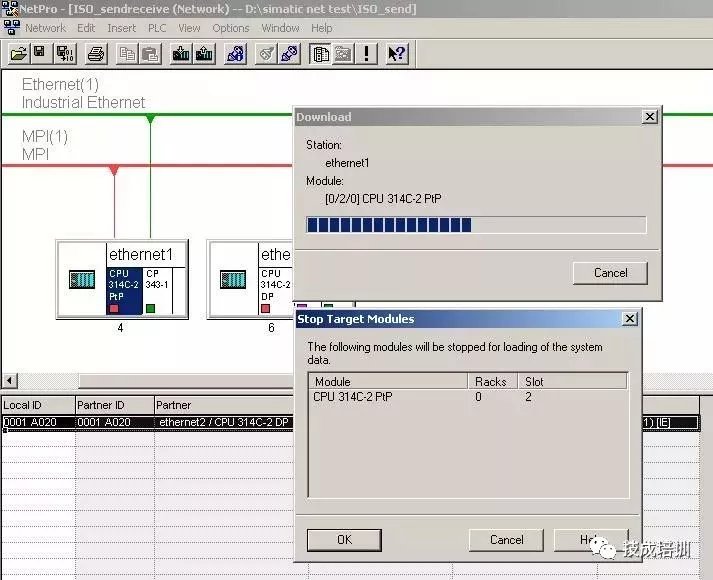

当2套系统之间的链接建立完成后，用鼠标选中图标中的CPU，分别进行下载，这里略去CPU314C-2DP的下载图示：
到此为止，系统的硬件组态和网络配置已经完成。

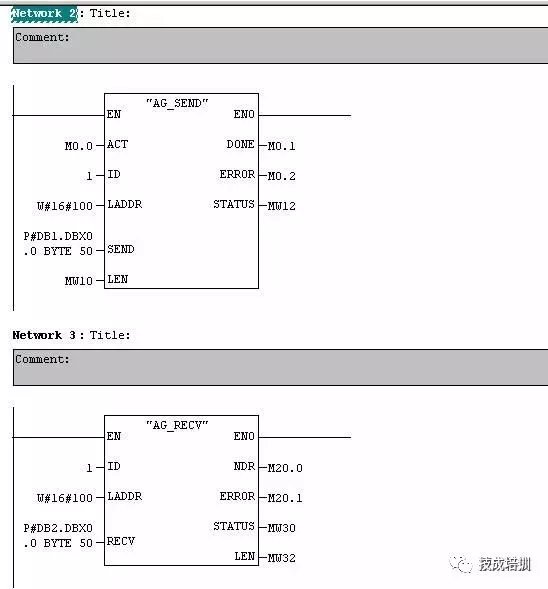

下面进行系统的软件编制，在SIMATIC Manager界面中，分别在CPU314C-2PTP、CPU314C-2DP中插入OB35定时中断程序块和数据块DB1，DB2，并在两个OB35中调用FC5（AG_Send）和FC6（AG_Recv）程序块，如下图：

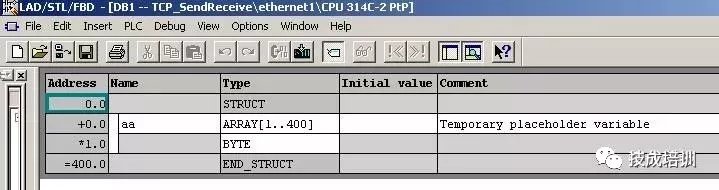

创建DB1、DB2数据块，如下图：
2套控制程序已经编制完成，分别下载到CPU当中，将CPU状态切换至运行状态，就可以实现S7-300之间的以太网通讯了。
如下界面说明了将CPU314C-2DP 的DB1中的数据发送到CPU314C-2PTP 的DB2中的监视界面：

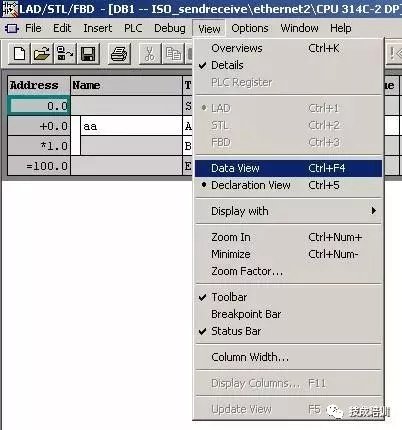

a．选择Data View，切换到数据监视状态：

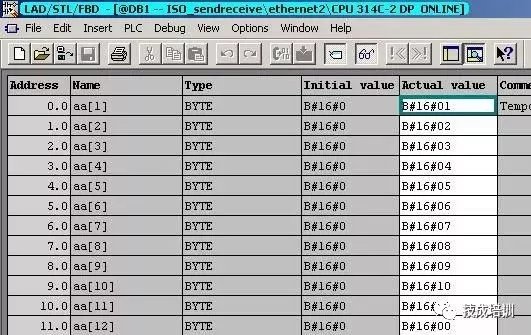

b．CPU314C-2DP 的DB1中发送出去的数据：
c．CPU314C-2PTP 的DB2中接收到的数据
|
