电机星三角启动的主电路的确是有两种接线方式，其实注意看它们之间的控制电路，仅仅只是一种采用三个交流接触器，另一种则采用二个接触器而已。二个接触器的只是减少了一个KM1，其由QF断路器代替了它。如下图所示。

三相交流电机的U1、V1、W1与U2、V2、W2六根引线工作时，接触器KMY-1首先将电机的U2、V2、W2短接在一起，成为Y形形式，使电机线圈绕组每相接受线电压的√3=380/1.732=220V，待电机转速达到一定速度后，再将KMY-1(由得电延时继电器控制启动时间)控制停止，马上将其KM△-1接触器吸合，这样电动机的分别接至三相交流电源中，使线圈绕组每相接受线电压为380V而正常全压工作状态。

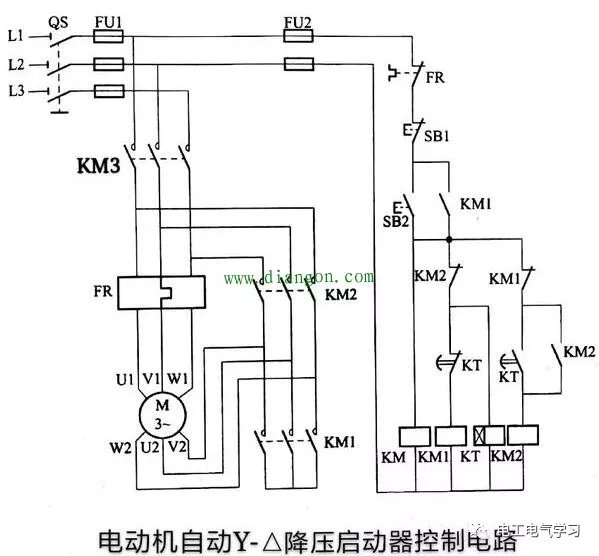

另外三个交流接触器的电机Y/△降压启动控制电路如下图所示。

上图所示的降压启动的工作原理是:
合上电源开关QS总断路器，为主回路和控制回路提供电源。接通三相电源，按下启动按钮 SB2，接触器KM3、KM1的线圈同时得电吸合并自锁，主电路中的KM3 主触头闭合，接通电动机定子三相绕组的首端(U1、Ⅵ1、W1)，主电路中的KM1 主触头将定子绕组尾端(U2、V2、W2)连在一起，电动机三相绕组接成Y 形降压启动。与此同时，时间继电器KT 的线圈得电，开始延时。
当电动机转速上升到接近额定转速时，延时设定时间到，一方面延时动断触头KT 断开接触器 KM1 线圈的路，KM1 线圈失电， KM1 的辅助动断触头复位闭合，主电路中的 KM1 主触头将三相绕组尾端(U2、V2、W2)连接断开，解除绕组丫形接法;另一方面 延时动合触头KT 闭合，接触器 KM2 线圈得电吸合并自锁，主电路中的 KM2 主触头闭合，将电动机三相绕组由丫形接法自动换接成△形接法，使电动机在△形接法下运行，至此自动完成了Y/△降压启动任务。时间继电器KT的触头延时动作时间，由电动机的容量、负载轻重及启动时间的快慢等因素决定。
