（一）引言 WINCC是目前使用最为广泛的工业组态软件之一，被广泛应用于各种工业控制系统的数据采集及监控应用系统中。它把所有的过程数据保存在其专用的Microsoft SQL Sever 2005数据库中，用户可以通过WinCC提供的OnlineTrend Control等控件对其进行访问，但不能对这些数据进行直接访问和处理。对于现场日趋复杂的数据分析统计的报表要求，显然已经不能满足。针对此问题，本文提出了通过VBS、WinCC OLE DB方法和SQL相结合的编程方法，实现对数据的重新归档及统计分析，以满足不同场合对报表的需求。 （二）污水处理厂自控系统简介 该污水处理厂出水量3万吨/日。全厂使用西门子PLC进行监视、控制和数据采集存储，自控系统框图如图1所示。上位机采用WinCC作为人机交互界面的软件平台。鉴于当地环保局和污水厂自身的要求，报表系统要具有日报、月报、季报、年报和按时间间隔查询的自由报表功能。Wincc本身自带的历史数据查询控件不能够满足要求，因此需要通过编程实现报表功能。

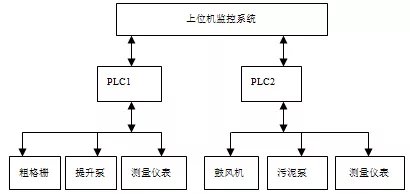

图1：污水厂自控系统框图 （三）报表生成过程 3.1WinCC历史数据库的存储方式及常规访问方法 WinCC在运行时，数据归档是以一定时间作为基准，形成数据片段。在数据片段下，与数据操作存储有关的表格主要有三个： ARCHIVE（用户归档记录）； TAGPRESSED（TAGUNPRESSED）（压缩/非压缩变量归档记录） ； MSARCLONG（报警记录） 这些表格不允许直接访问，ARCHIVE和TAGPRESSED（TAGUNPRESSED）也不允许修改，MSARCLONG通过控件允许插入/修改等。如果仅仅对数据进行简单的查询和报警报表的修正，我们可以通过WinCConline Talbe Control 和WinCC Alarm Control 控件实现，但控件访问格式固定，在用户对报表功能要求较高的时候显然是不适用的。 3.2 利用WinCC OLE DB方法访问历史数据库 从WINCC6.0开始，SIEMENS就采用SQL3000SP3做为WINCC的后台数据。SQL2000SP3采用了一些独特的技术，和常规的SQL访问的方法是有不同的。WINCC的SQL库操作是不需要表名的，他有自己定义的SQL语句，需要通过其特有的WinCCOLE DB进行访问。 ①定义连接字符串 sPro =" rovider=WinCCOLEDBProvider.1;" sDsn ="Catalog=数据库名称;" sSer = "DataSource=.\WinCC" 其中数据库名称为WinCC运行后自动生成的数据库名称，其余为固定格式。 ②利用连接字符串连接数据库 Set conn =CreateObject("ADODB.Connection") conn.ConnectionString= sCon conn.Open ③数据查询 oCom.CommandText="Tag:R,(A1,A2),'"+StTime.OutputValue+"','"+SpTime.OutputValue+"'" 其中A1、A2为数据库中Achieve表中归档变量的ID。 3.3 RecordSet记录集中的数据存储格式 WinCC历史数据库中的数据通过WinCC OLE DB方法读出后存储在RecordSet记录集中。如果想要处理这些数据，首先需要知道它的存储方式，进而通过VBS编程对数据进行处理。图2为WinCC读取历史数据库数据至RecordSet并在WinCC Listview中显示。RecordSet每一条存储记录包括五列内容： ①ValueID—WinCCARCHIVE表中变量的ValueID ②Timestamp—变量存储时间 ③RealValue—变量值 ④Quality—质量数，表示数据的好坏 ⑤Flags—标志位

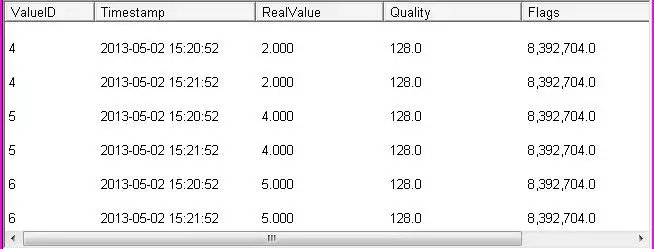

图2： WinCC历史数据—RecordSet显示 从图2中可以看出，第一列为变量ID，第二列为存储时间，第三列为变量值，这三列数据是我们所需要的。这些数据经过计算，就可以完成报表的各种功能了，例如计算累计值、平均值、最大最小值等。 3.4 报表功能的实现 利用RecordSet数据集中的数据，通过计算就能够生成日报、月报、季报和年报了。创建一个用户数据库，并建立日报表，月报表等需要的表格，并将计算后的数据存储在与其相对应的表格中，形成报表。根据用户查询的不同报表按钮连接不同的表格，获取数据，并生成用户所需要的报表。下面以月报为例进行介绍。 月报实现每天生成一个平均数，根据月份不同生成30或31个数据。在SQLserver中创建一个用户数据库，命名为ReportData，在数据库中创建一个table，命名为Data-Month。在WinCC中创建一VBS全局脚本，此脚本运行时间间隔为10min，每条记录的时间格式为年—月—日00：00：00。每次日变量发生变化时，程序产生一条新的记录插入数据表中，否则程序只更新当前记录的数据内容。程序流程图如图3所示：

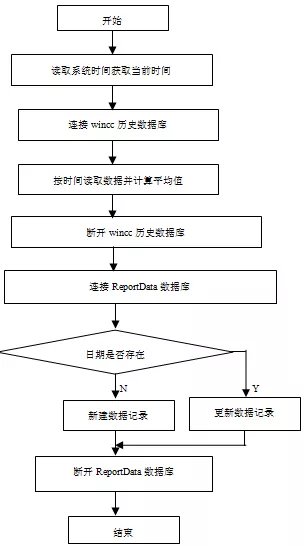

图3：月报表程序流程图

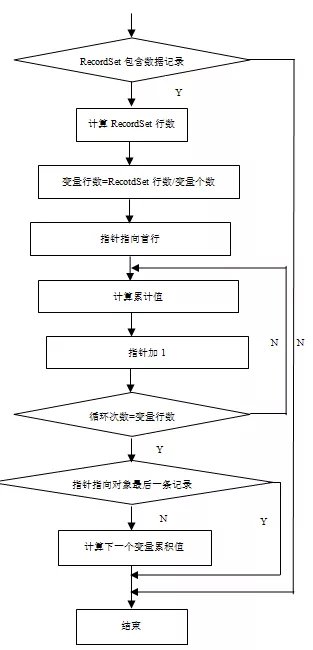

下面介绍程序中各部分的具体实现。 ①打开WinCC历史数据库，将数据按时间要求读出，生成RecordSet对象。具体步骤在2.2中已经说明。图3为生成数据集之后，如何处理数据的程序流程图。 图4：计算功能程序流程图
②连接数据库 WinCC中连接用户数据库与VB连接数据库的语法一致，在此不多做陈述，主要程序如下所示： sCon_1 ="rovider=SQLOLEDB.1;Integrated Security=SSPIersist SecurityInfo=False;Initial Catalog=Baobiao_Month;Data Source=.\WINCC" conn_1.Open ③新建数据记录 新建数据记录时，Sum1、Sum2、Sum3是由步骤①中计算得到的 strWork1 ="INSERT INTO [ReportData].[dbo].[ Data-Month]" strWork2 ="(DateTime,temperature,press,height) " strWork3 ="VALUES('"+Date+"',"&(Sum1)&","&(Sum2)&","&(Sum3)&")" strWork = strWork1+ strWork2 + strWork3 ④更新数据记录 当日期关键字没有改变时，程序仅更新当前记录，不会产生新的数据记录。 strWork6 ="UPDATE [ReportData].[dbo].[ Data-Month] " strWork7="SET temperature = "&(Sum1)&" ,press ="&(Sum2)&",height = "&(Sum3)&"" strWork8 = "WHERE DateTime = '"+Date+"'" strWork5 =strWork6 + strWork7 + strWork8 （四）报表查询过程 经过上述步骤，报表数据库已经建立。日报表、月报表、季报表和年报表按照不同的时间间隔保存在不同的表中，接下来就可以在WinCC中利用按钮与DTPicker时间控件相结合的方法来进行数据查询了。按钮的功能是确定选择哪一张表格作为查询对象，DTPicker的功能是设置查询的起始时间和结束时间。 DTPicker是微软提供的OCX控件，在WinCC中添加此控件。当用户通过该控件设置时间后，经过VB编程可以获得控件中设置的时间参数，之后按照此时间进行数据库查询。 （五）运行结果 报表系统已经在实际污水厂自控系统中正常运行使用，记录包括进水流量、出水流量、进水COD、出水COD、进水氨氮、出水氨氮、溶解氧、进水PH、出水PH、鼓风量以及污泥浓度十一个变量。系统中实现了日报表、月报表、季报表和年报表的查询以及累计值和平均值的计算。 （六）结论 本报表系统通过WinCCOLE DB方法连接WinCC历史数据库读取数据，并采用VBS和SQL相结合的编程方式，实现了数据的灵活访问，制作出满足污水厂要求的报表系统。利用此方法，我们可以制作出满足各行业要求的复杂报表系统，解决工程中关于报表的实际问题。
|
