老师傅一步步教你入门PLC编程

198366809

电力作业人员都知道，PLC的在工业生产和自动化发展中的应用越来越广泛，作为繁重的交流接触器配电柜和继电器控制柜的替代者，PLC具有体积小，反应快，能耗低，操作简单，维护方便，集中控制等优点。在实际的操作中，受到了广大电气人的喜爱，掌握PLC相关知识是电力作业人员的必备技能，但是还是有很多的电工师傅对于PLC不是很了解，甚至没有入门，其实想要入门学习PLC是很简单的。

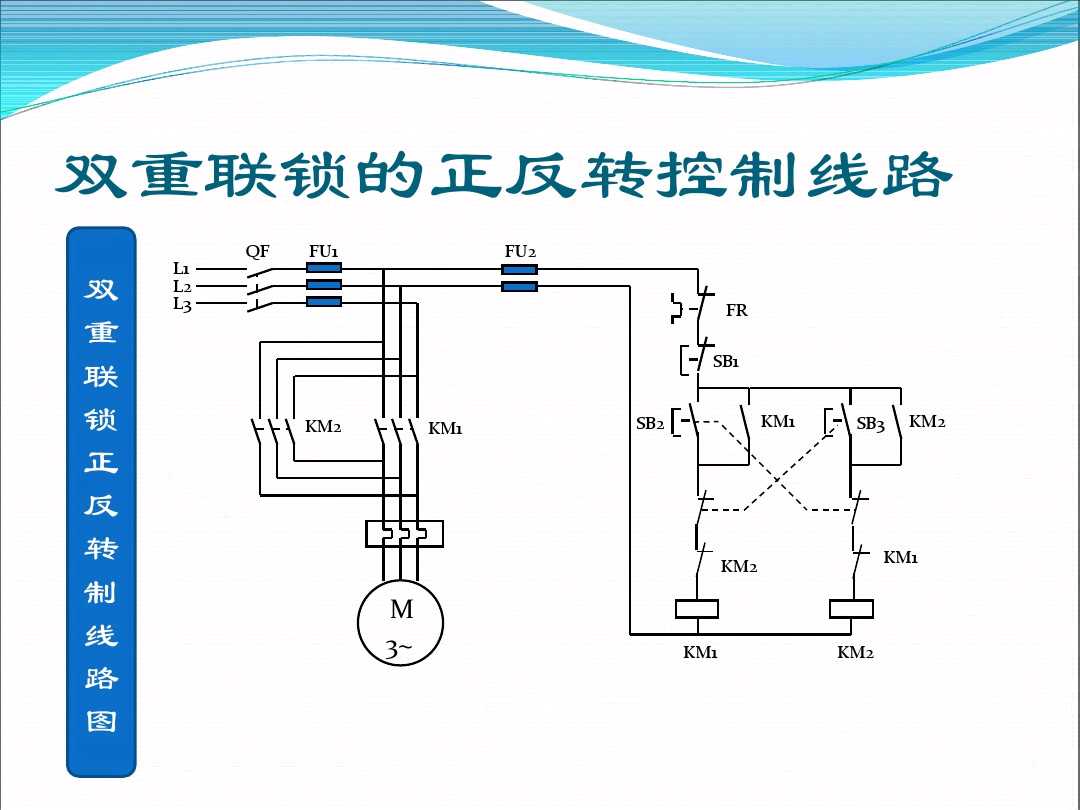

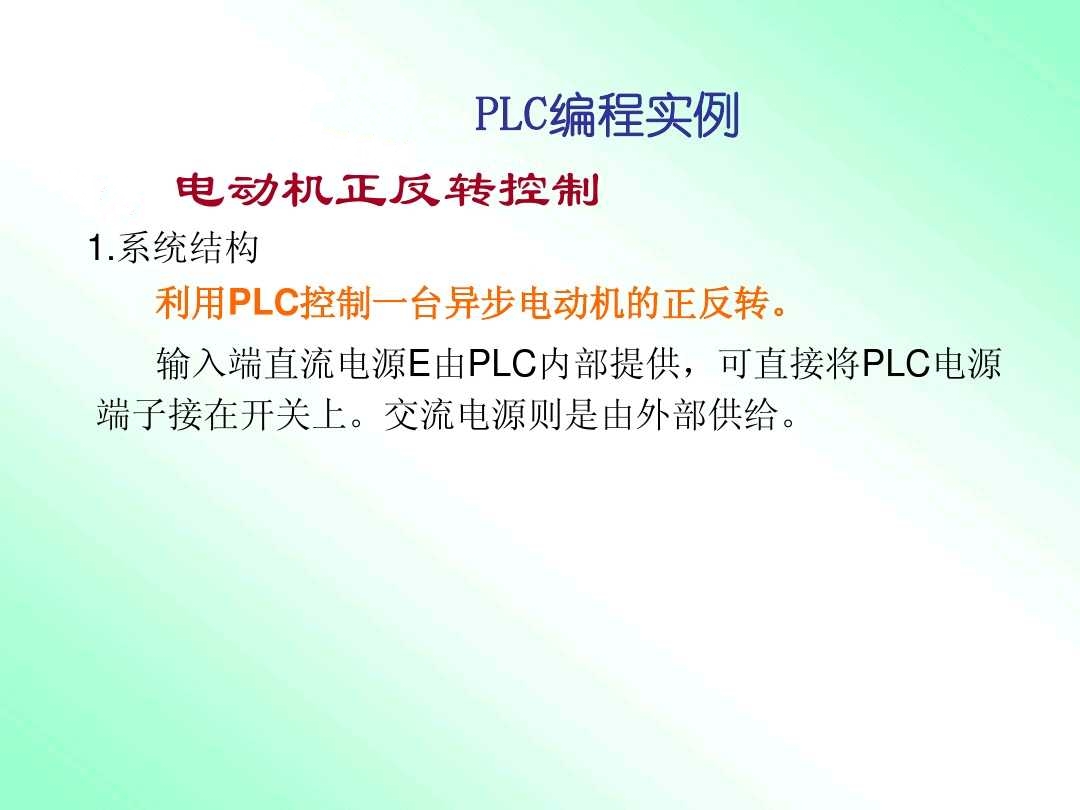

为了能够更好的理解PLC控制过程，我们以最经典最简单的：电动机双重连锁正反转控制电路来分析说明，电动机控制电路图如下所示：

一，PLC工作电源的接入：PLC上有电源标识，按要求接入电源即可。

二，电动机双重连锁正反转PLC编程说明：

电路图中：SB1—停止按钮—X0—红按钮。

电路图中：SB2—正转按钮—X1—黄按钮。

电路图中：SB3—反转按钮—X2—蓝按钮。

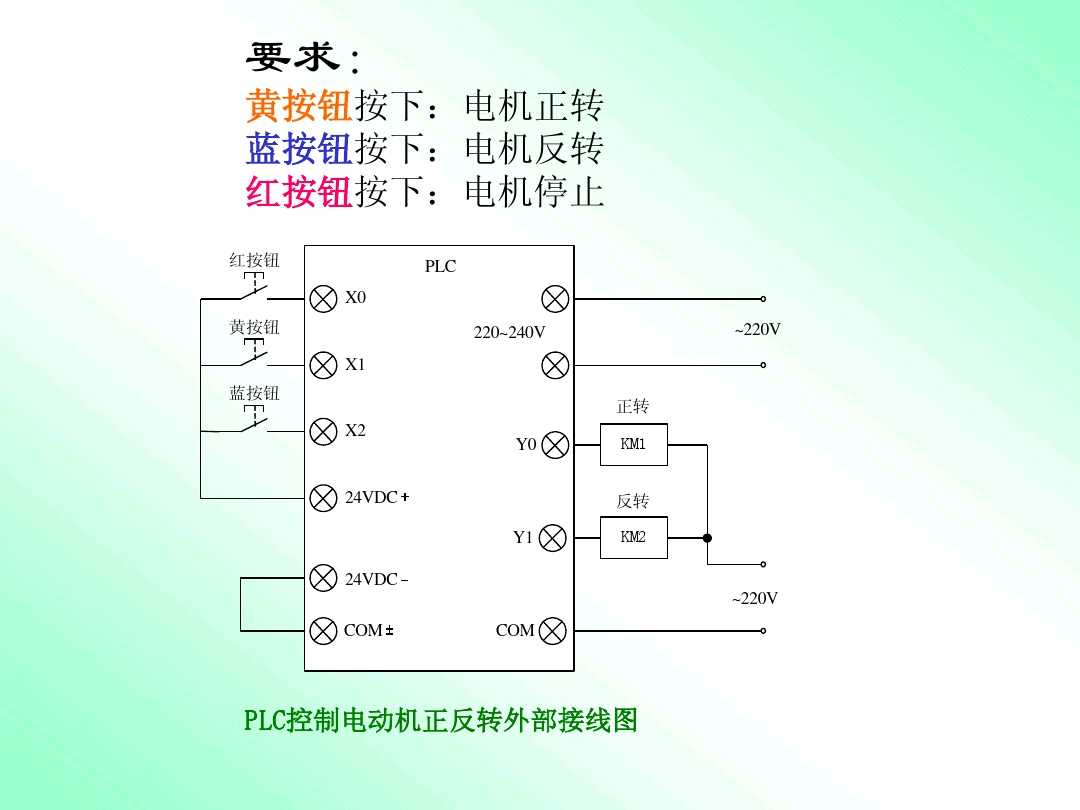

PLC外部接线图如下图所示：

三，PLC编程的工作逻辑（和电路图逻辑一样）。

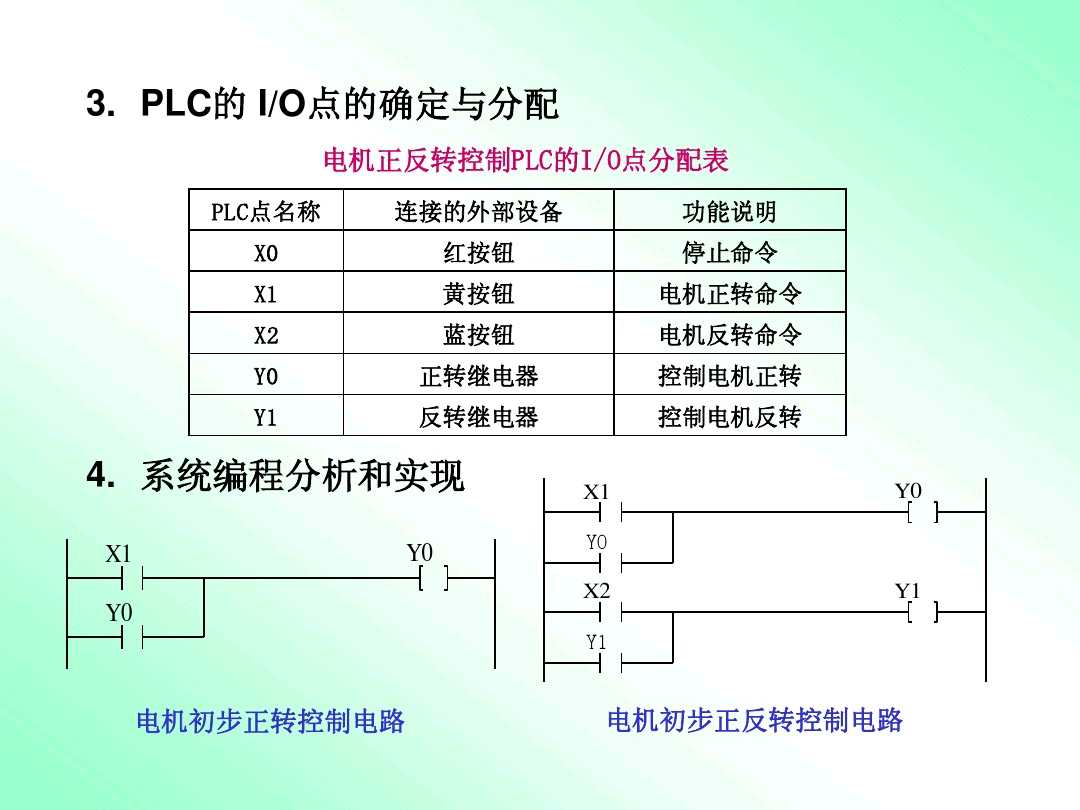

四，PLC的I／O点分配表及系统编程功能的逐步实现（熟练后可以直接写出来编程语言，不用一步步画和写）。

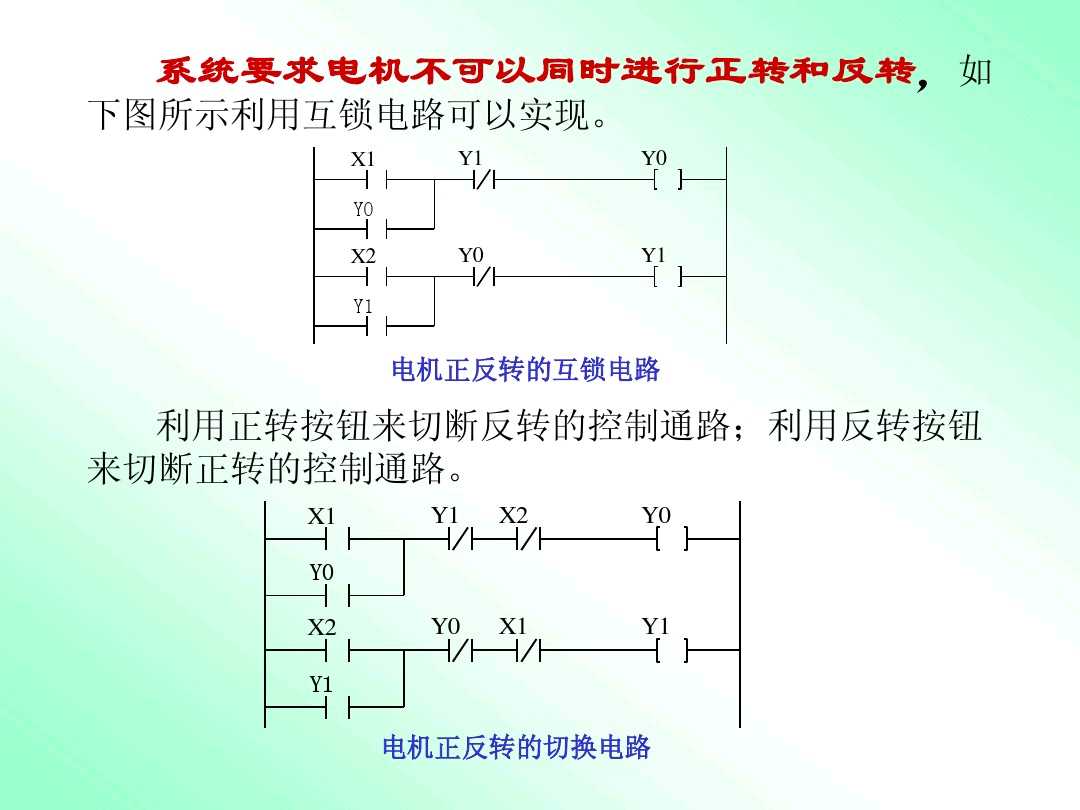

五，PLC编程的逐步实现。

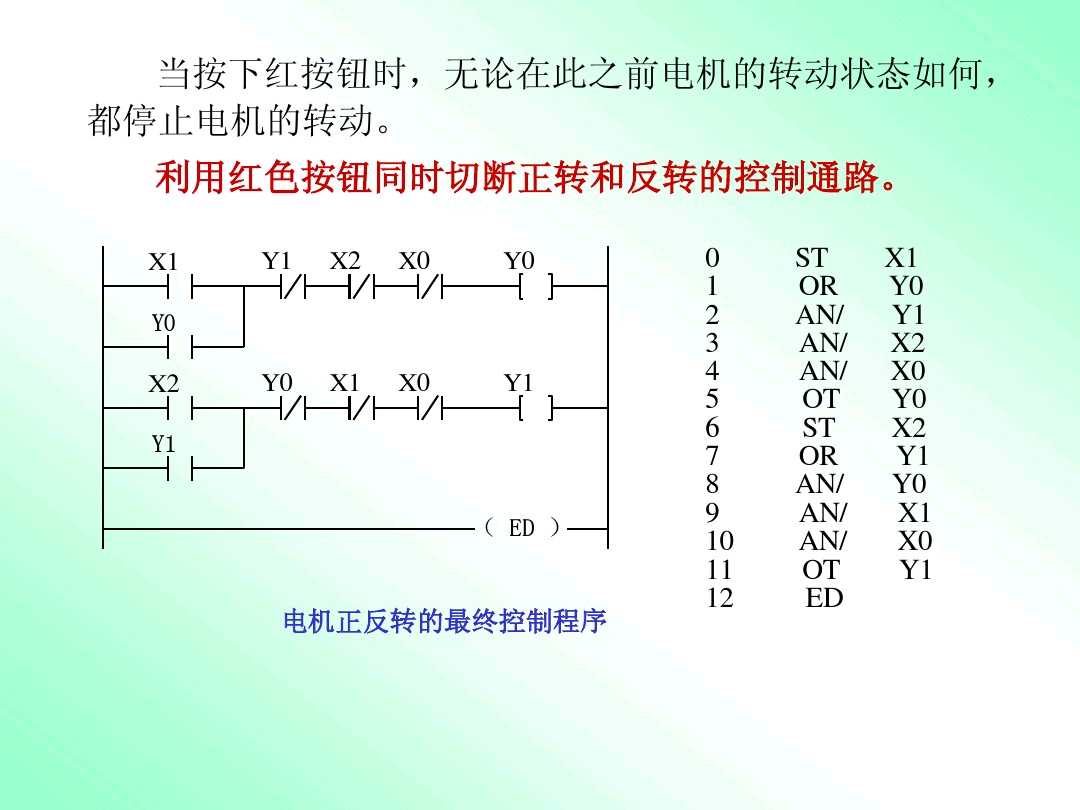

六，最终PLC双重联锁正反转控制程序完成，输入PLC程序运行即可。

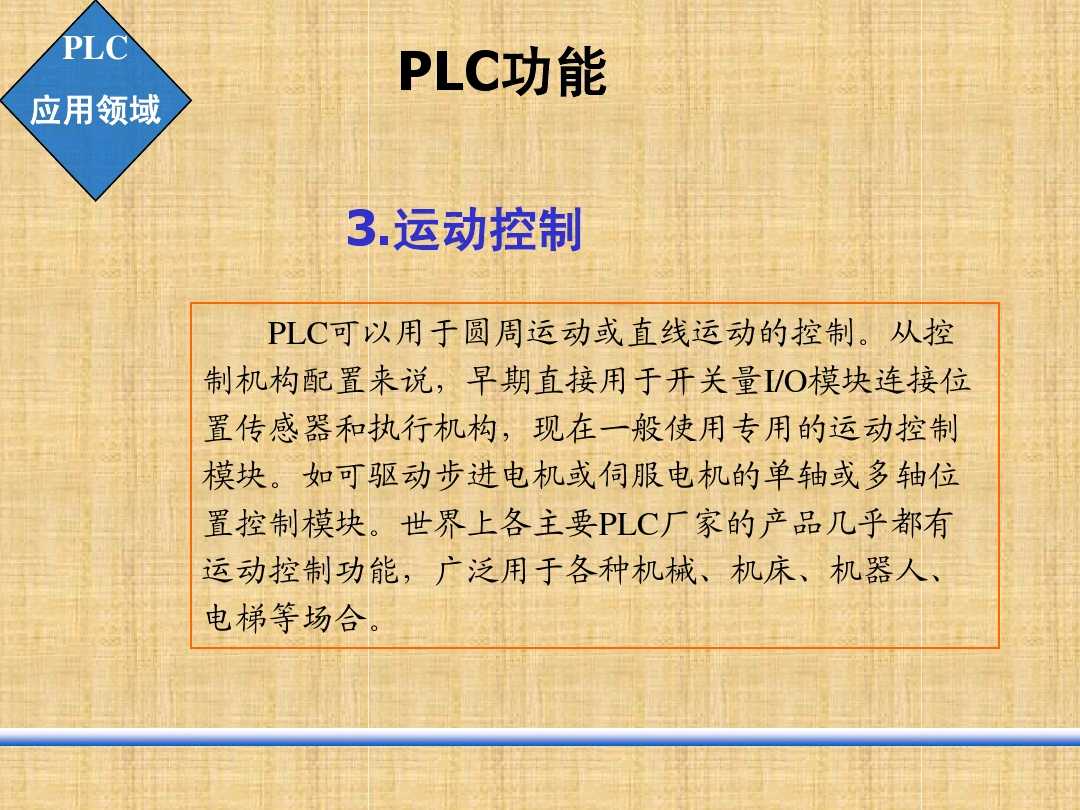

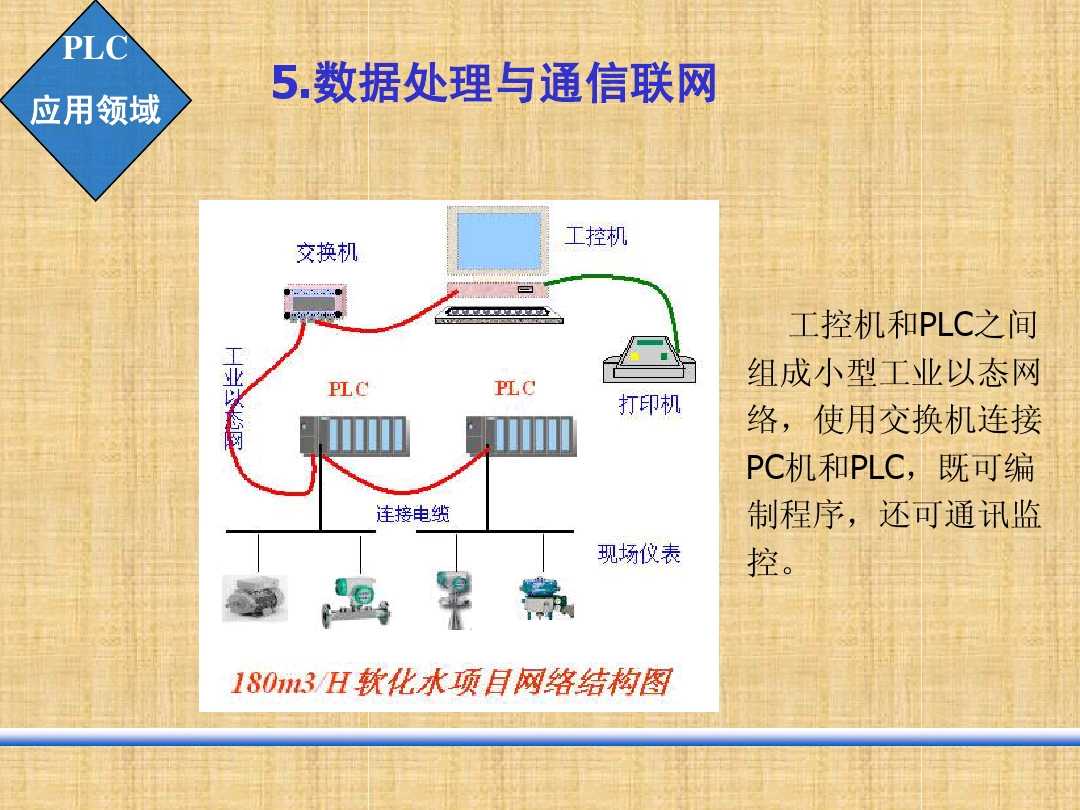

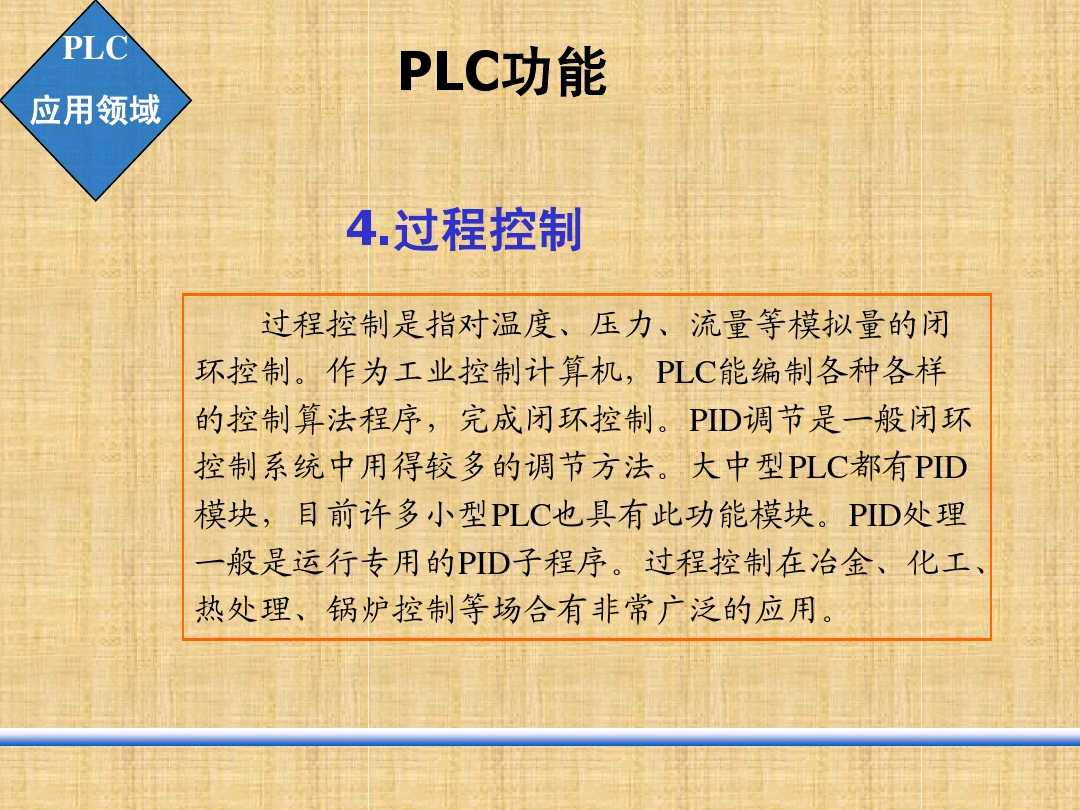

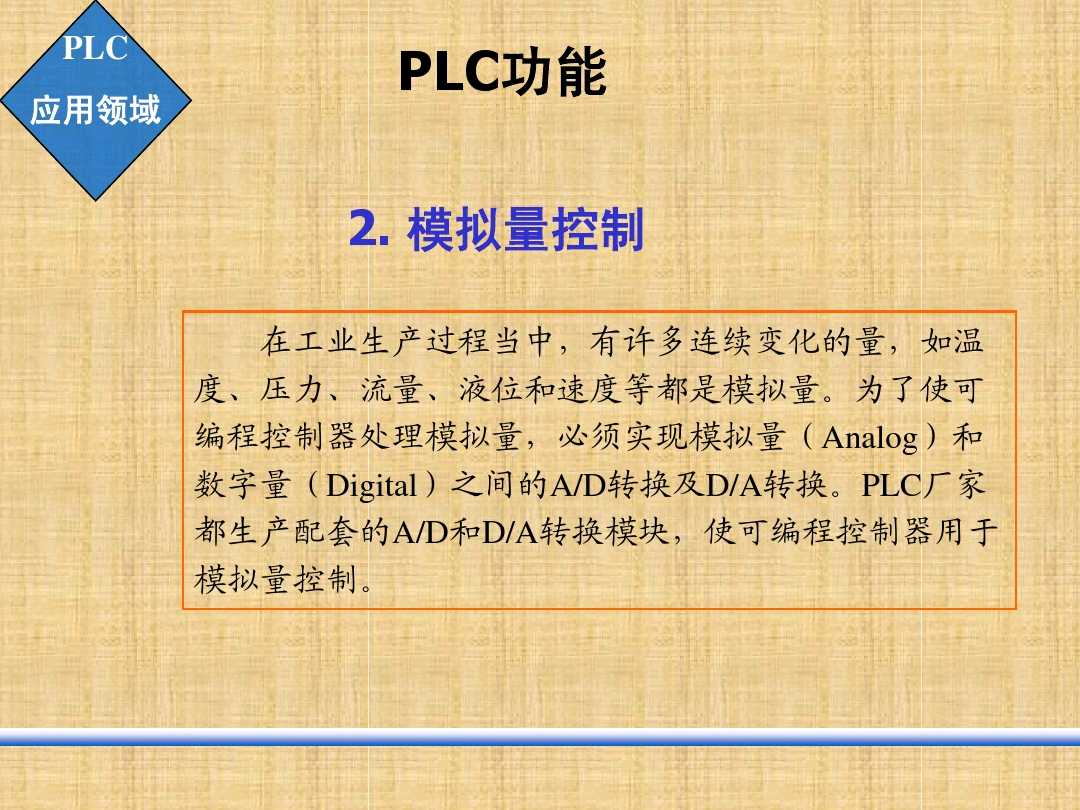

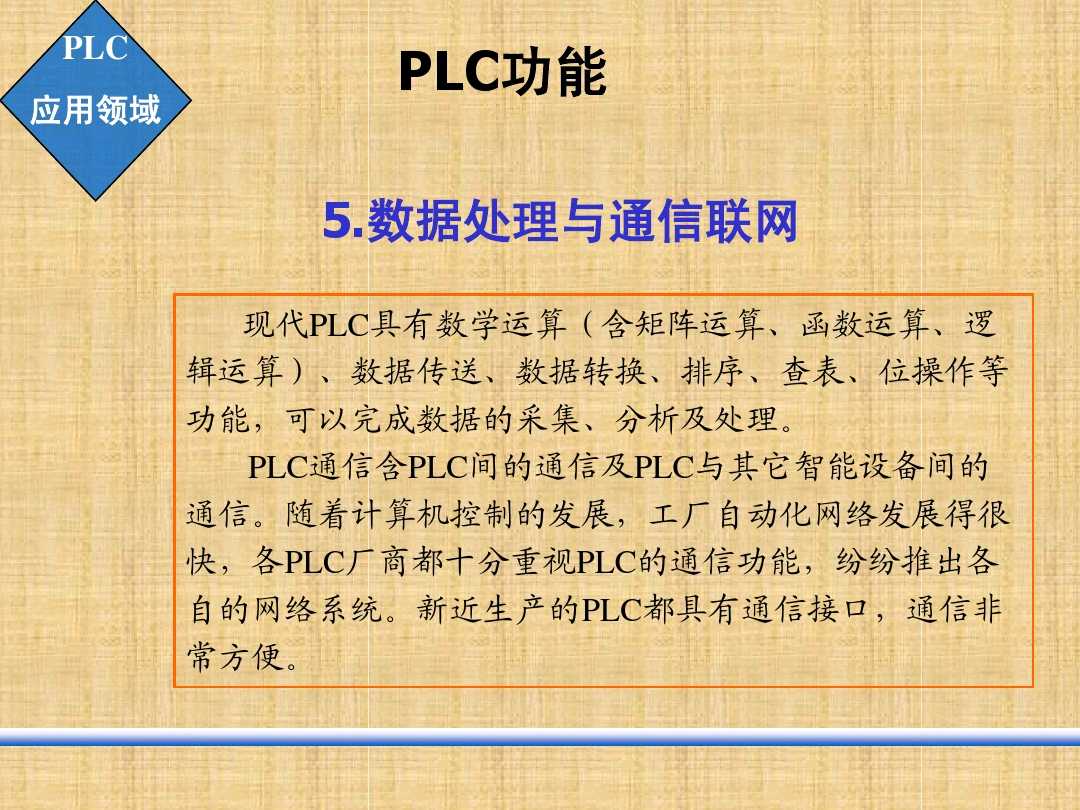

七，关于PLC常用的控制过程解析：
