    本文主要讲三个问题:1、如何解决图纸乱码;2、如何解决软件界面乱码;3、如何保存图纸发给对方不会出现乱码。

    1、如何解决图纸乱码
    第一步:用你所安装的CAD版本打开图纸,这里我以CAD2010为例。
    打开的时候如果出现下面图片中的情况,就说明你CAD字体不全,红色圈中就是你CAD字体库里所缺少的字体。
    第二步:打开后字体显示不全。

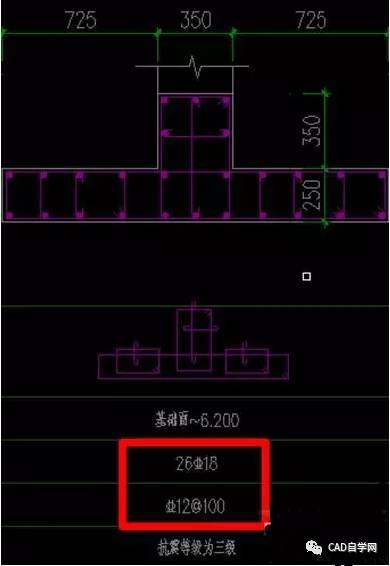

    出现上述情况后,打开后的图纸有很多字、标注和符号会显示不出来,让图纸不完整,无法进行审阅。例如会出现下面的情况:
    第三步:开始解决问题
    以下面的情况为例说明解决方法。打开CAD图纸后提示——未找到字体:gbcbig。这时候不要点确定按钮,点确定按钮就是用其它字体去替代gbcbig字体,让显示出来的字体不是原版的字体,有时候可能会有误差,而是记下gbcbig。
    第四步:搜索字体。
    打开浏览器,用百度或其它搜索引擎搜索gbcbig。
    第五步:选择网站下载字体
    这里大家根据搜索情况自行甄别下载,CAD自学网都有提供。
    字体库:
    CAD字体库大全2458种字体免费下载:http://www.cadzxw.com/775.html
    天正CAD字体库大全免费下载:http://www.cadzxw.com/1587.html
    5款CAD钢筋符号字体库大全下载:http://www.cadzxw.com/2251.html
    第六步:复制字体到CAD字体库中
    将下好的字体复制到CAD字体文件夹中,比如我的是:C:zcsAutoCAD 2010Fonts,把下好的字体gbcbig或者其它字体复制到里面就行了。
    第七步:下好所有字体。
    重复第三、四、五、六步,把缺少的字体全部下全并复制到Fonts文件夹中。
    第八步:重新打开CAD软件,打开图纸。
    关闭CAD,重新用CAD打开图纸,所有的字体都显示出来了。
    更多字体请访问:http://www.cadzxw.com/zitiku/

    2、如何解决软件界面乱码
    有时候在打开cad文件时,所有对话框菜单界面变成了乱码。主要cad软件字体文件夹里的字体与系统自带的字体有冲突造成的;
    在cad桌面快捷处右键菜单》属性》打开文件所在位置;
    找到并打开fonts文件夹,找到simsun.ttc字体;
    直接删除掉simsun.ttc字体,重新打开cad软件即可。

    注:有的情况不一定是simsun.ttc这个字体造成的,主要是由于系统自带字体在cad字体文件夹里又放了一边,可以按类型排列找一下其他后缀ttc、ttf的字体文件删掉。

    3、如何保存图纸发给对方不会出现乱码
    不管你是甲方还是乙方,还是。。。是不是经常打开cad图纸都会出现乱码等现象,那么如何传递图纸不会出现乱码呢,作为设计师养成这样一个良好习惯非常重要。
    具体方法:
    1、首先打开需要保存的图纸,点左上角【A】图标,点【发布】,点【电子传递】;
    2、点传递设置;
    3、点修改;
    4、这里主要是勾选右下角【包含选项】,其他自行设置,设置好后点确定;
    5、点关闭;
    6、左上角可以看到保存的文件,确认无误后点确定;
    7、传递好之后打开压缩包可以看到传递的文件包括字体、字体映射文件、图纸和说明等文档。
