    这是非常齐全的一篇电工接线图的文章,包含开关接线图断路器、接触器控制回路接线图,电机逆转、正转原理接线图,电表进出接线图,电路开关接线图,电热偶接线图,希望能帮到想学这些专业的人,不是专业的也可以看一下懂得这些原理,以免家里电路有问题的时候出现手忙脚乱的现象,但是前提必须在安全的情况下动手去做,毕竟生命只有一次,电不能开玩笑的,毕竟比较危险,希望大家看完之后多多转发,多多收藏,让更多的人能学到这些专业知识,谢谢大家!一、开关接线图一开单控开关接线图

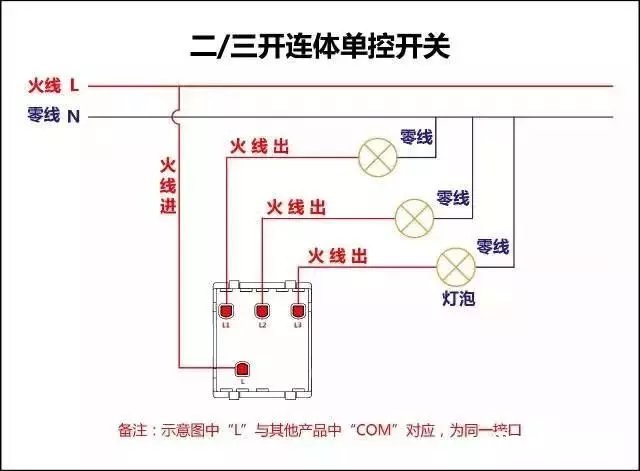

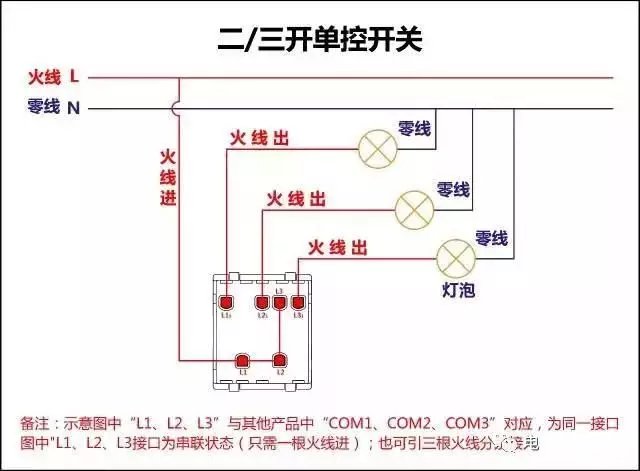

    二三开连体单控开关接线图

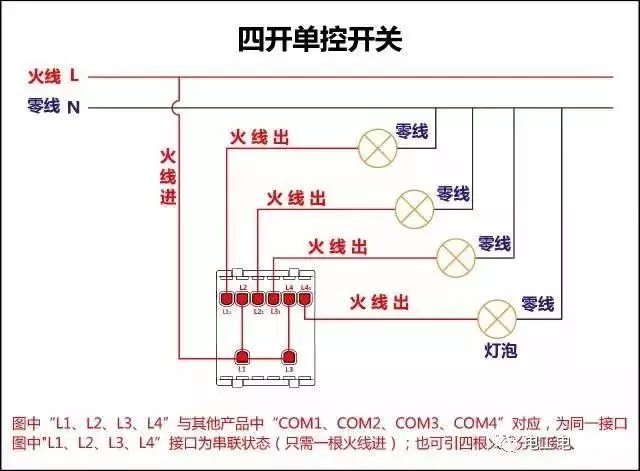

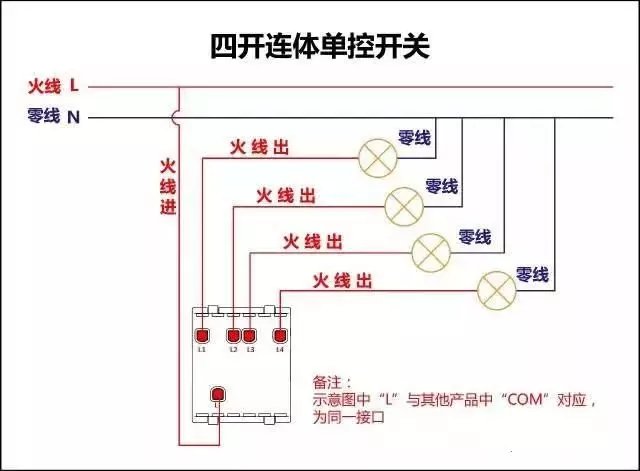

    四开连体单控开关接线图

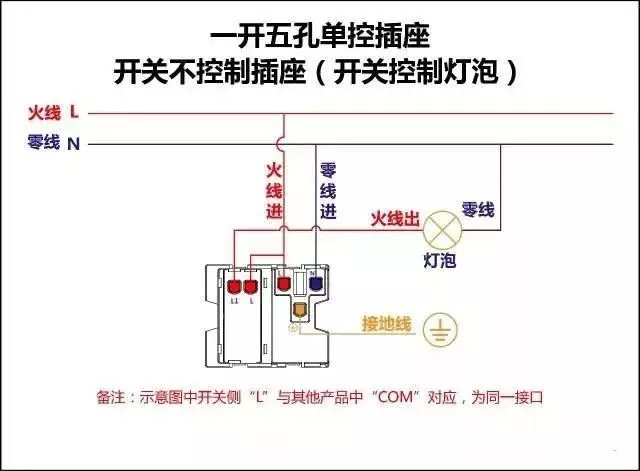

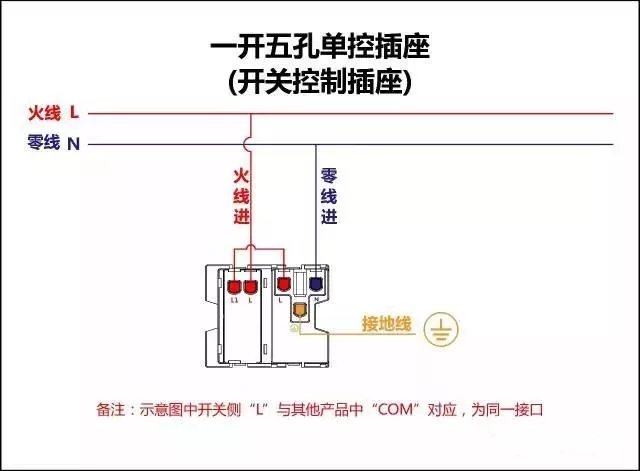

    一开五孔单控插座接线图

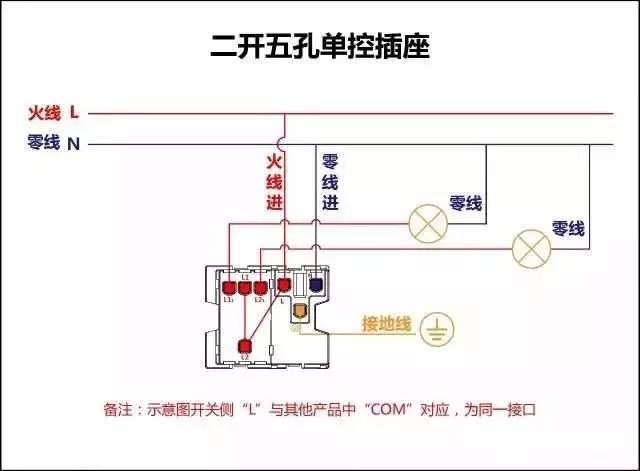

    二开五孔单控插座接线图

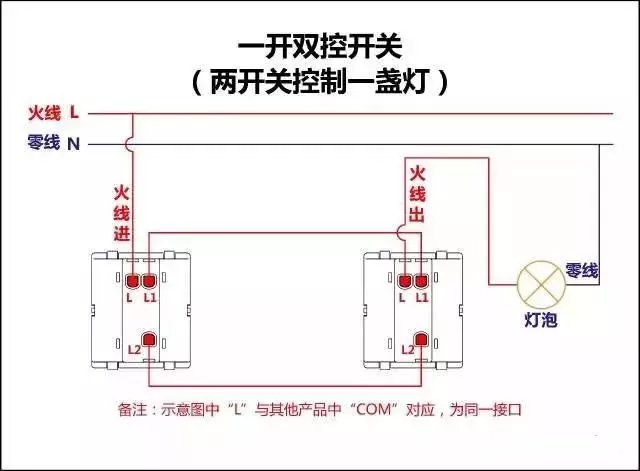

    一开双控开关接线图

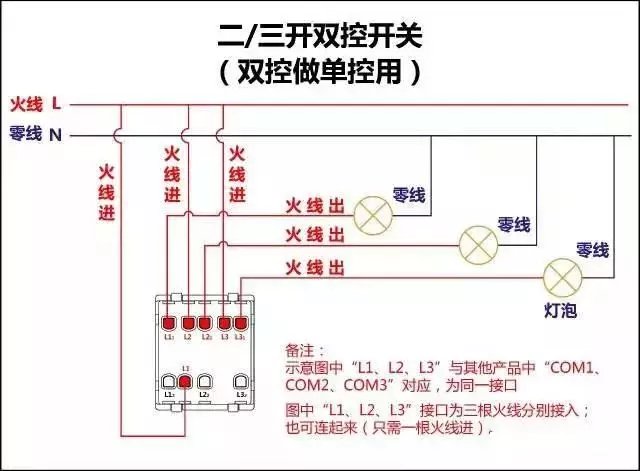

    二三开单控开关接线图
    四开单控开关接线图
    一开五孔单控插座接线图
    二三开双控开关接线图

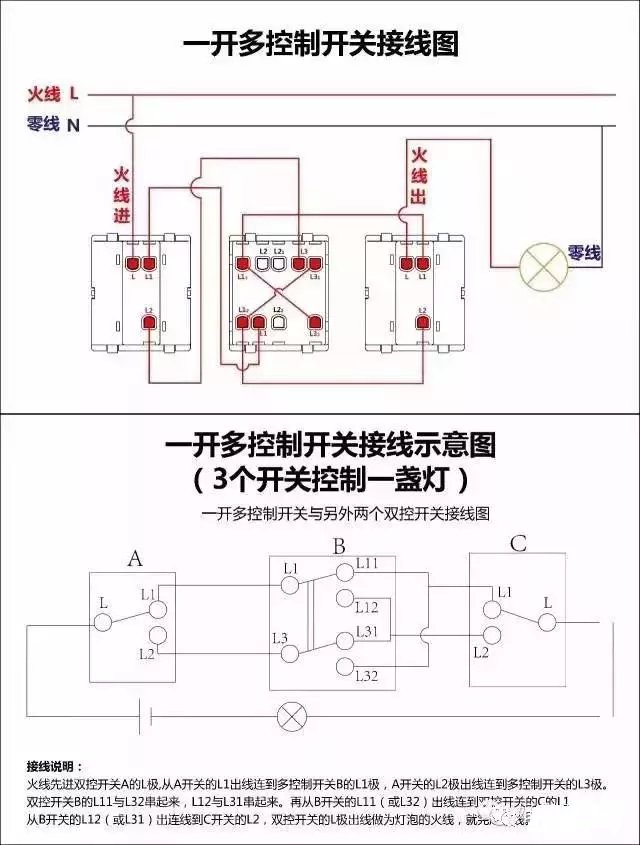

    一开多控开关接线图

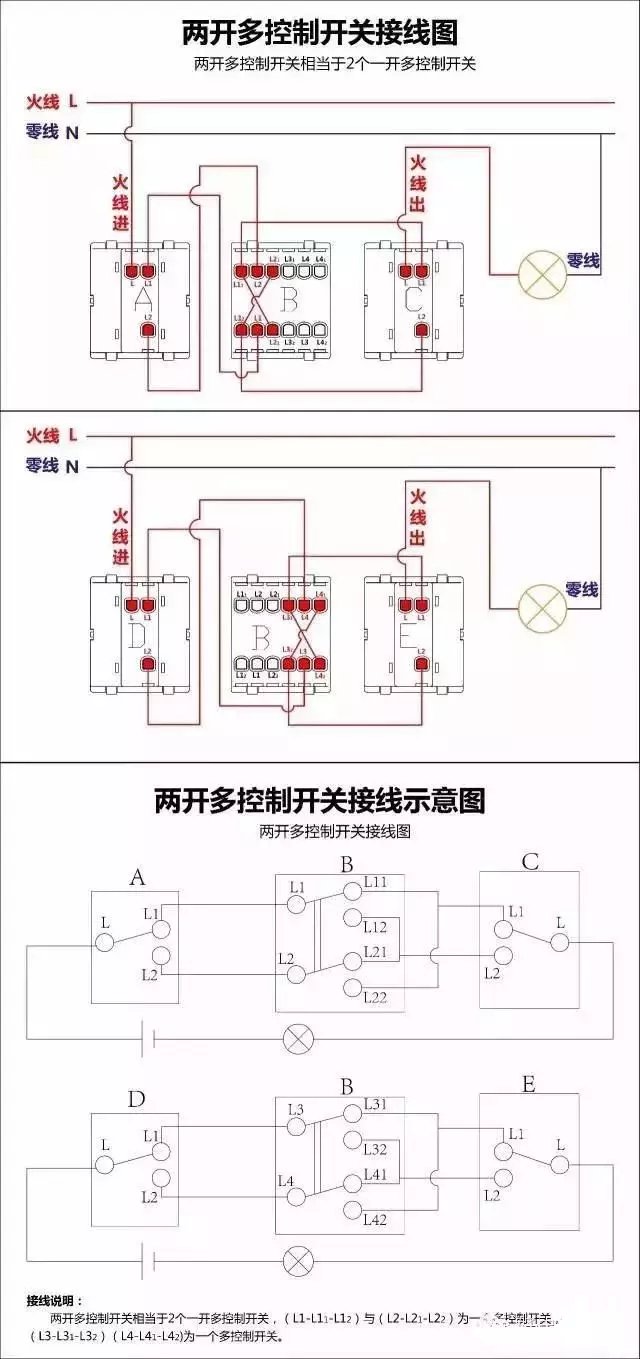

    两开多控开关接线图

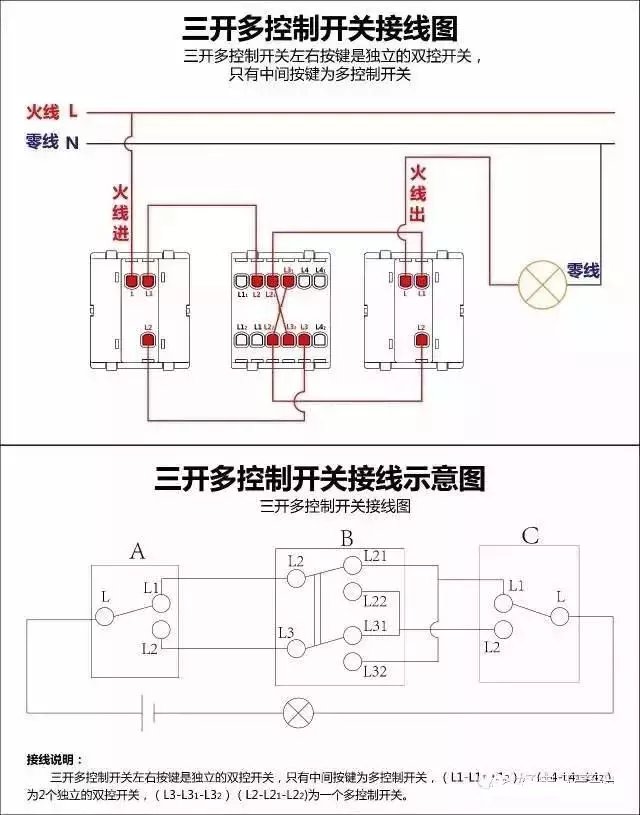

    三开多控开关接线图

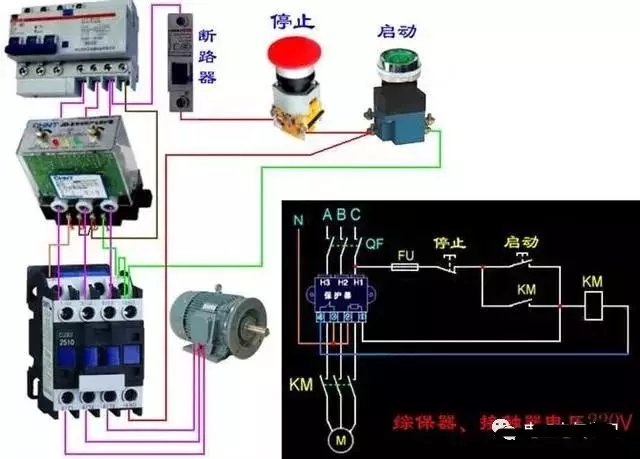

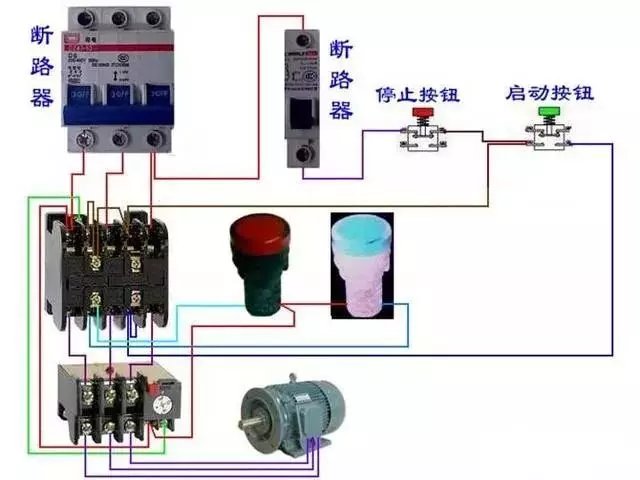

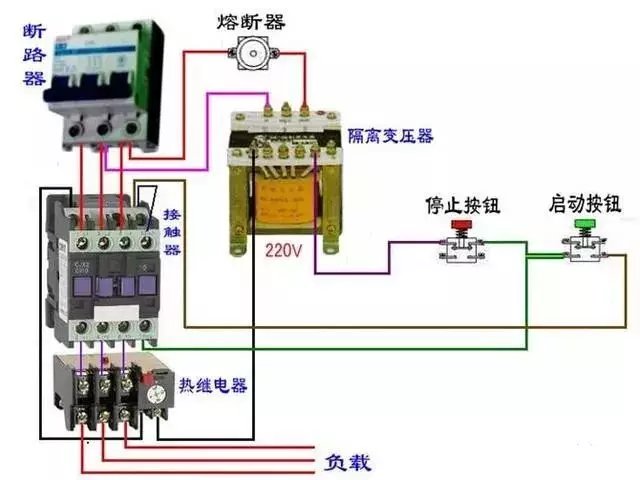

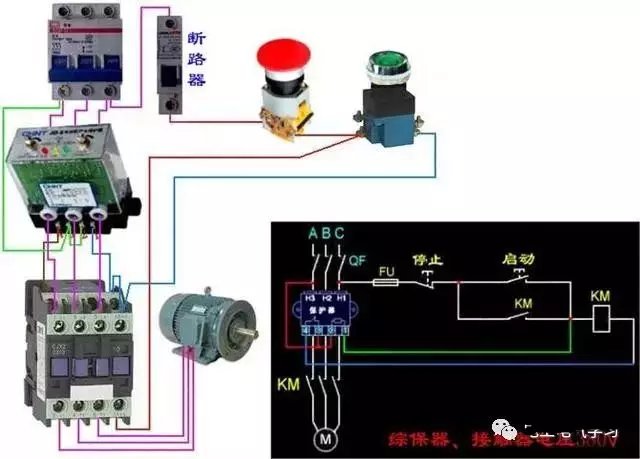

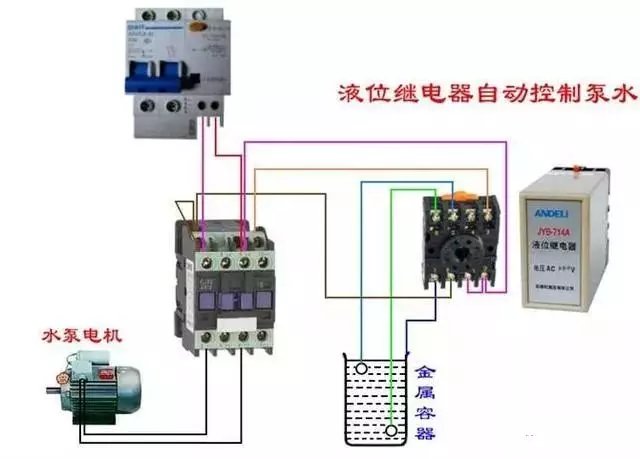

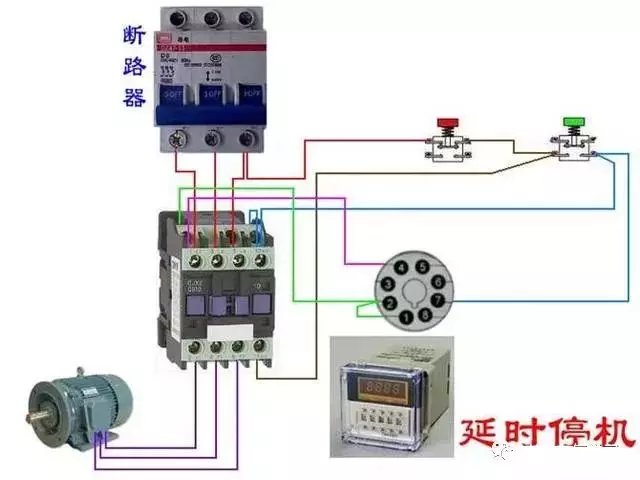

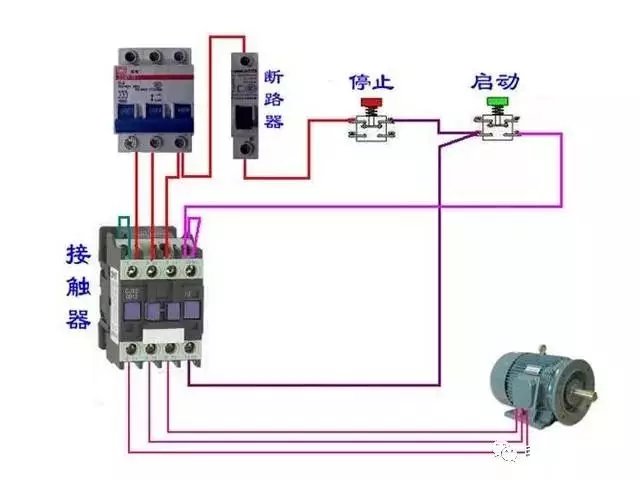

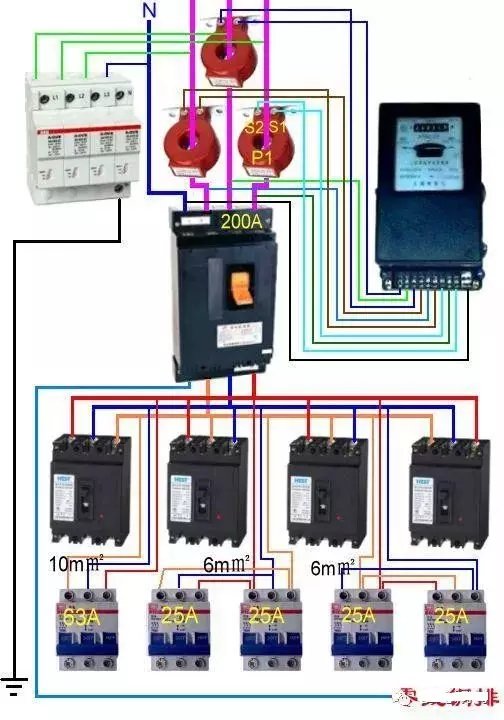

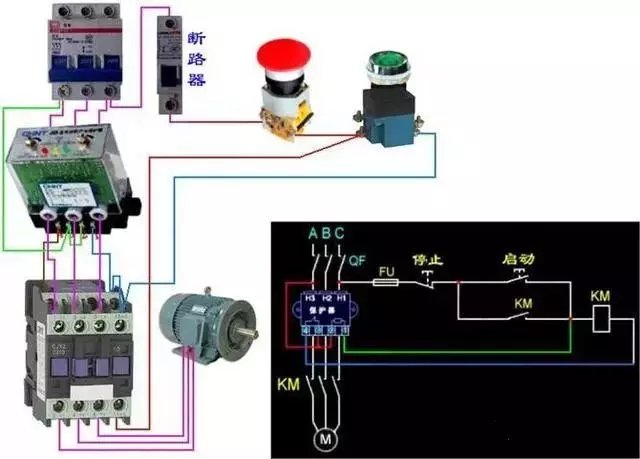

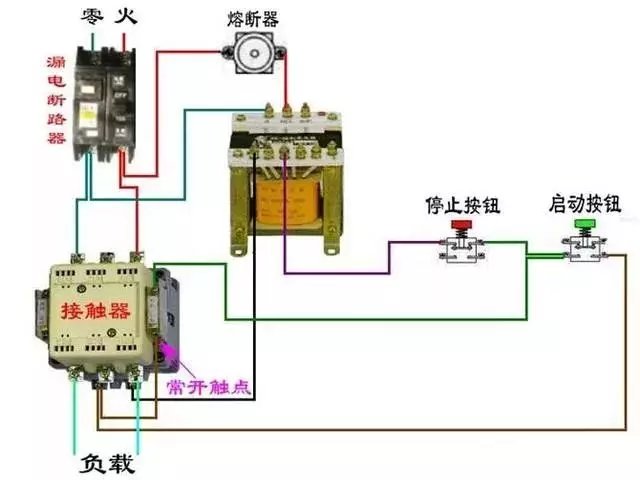

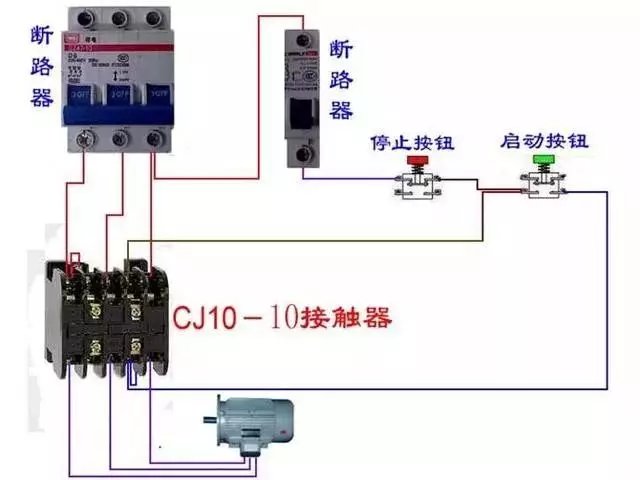

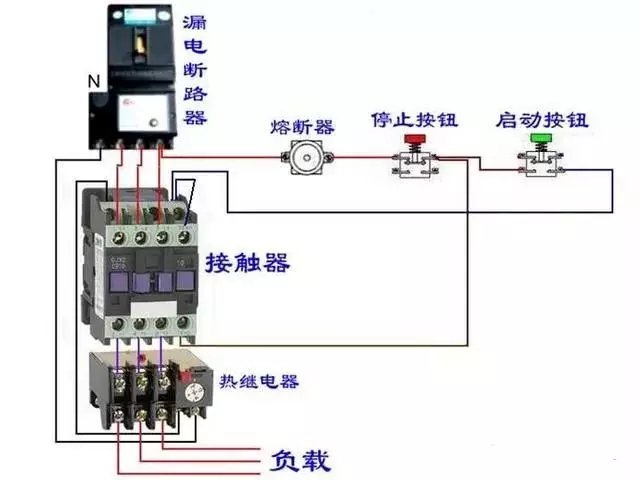

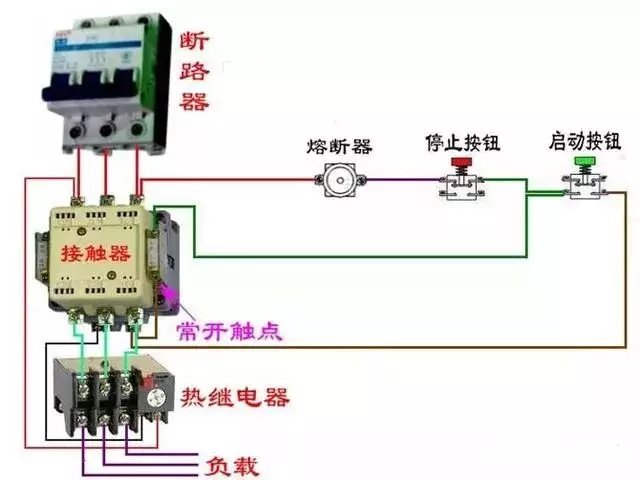

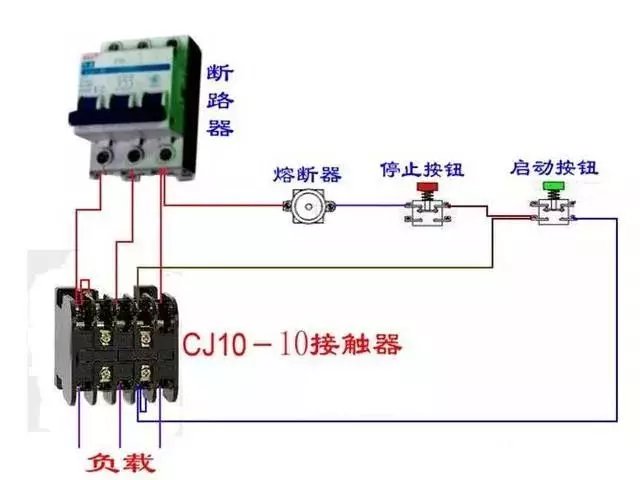

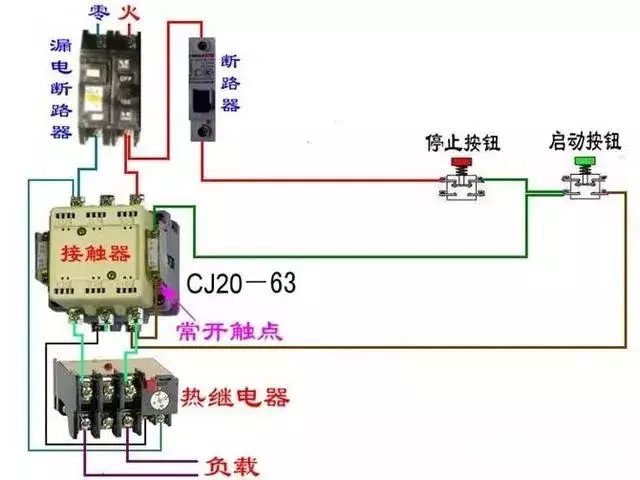

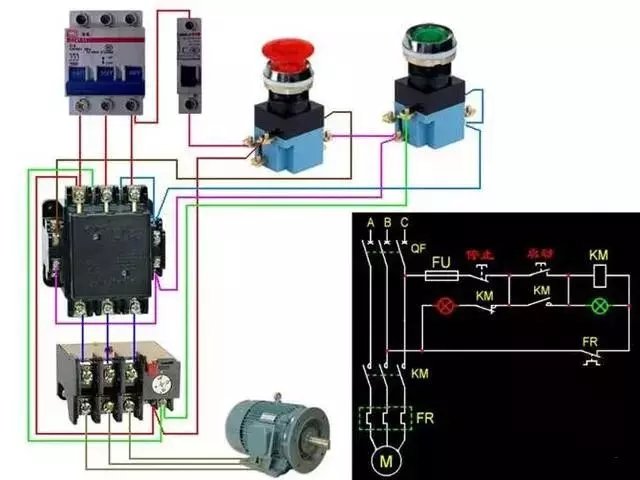

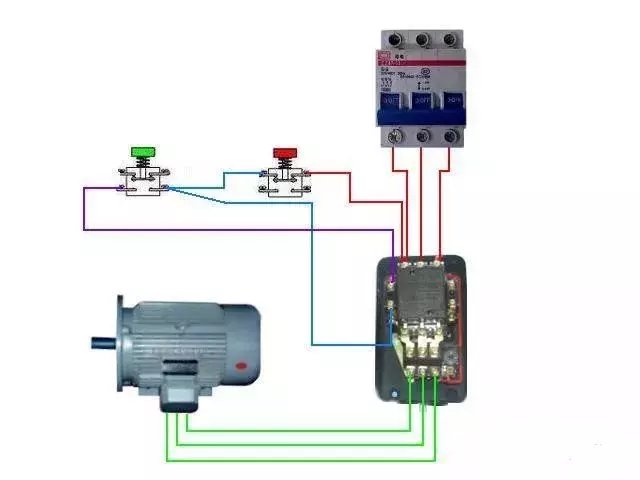

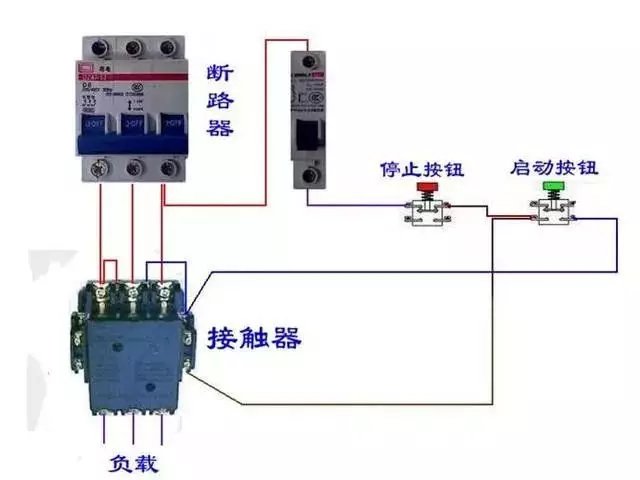

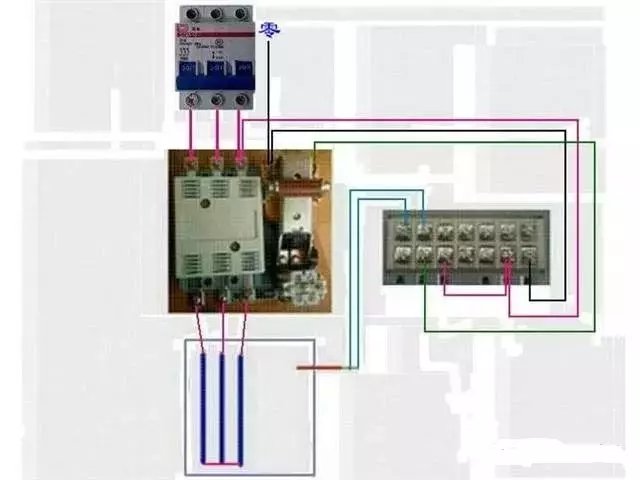

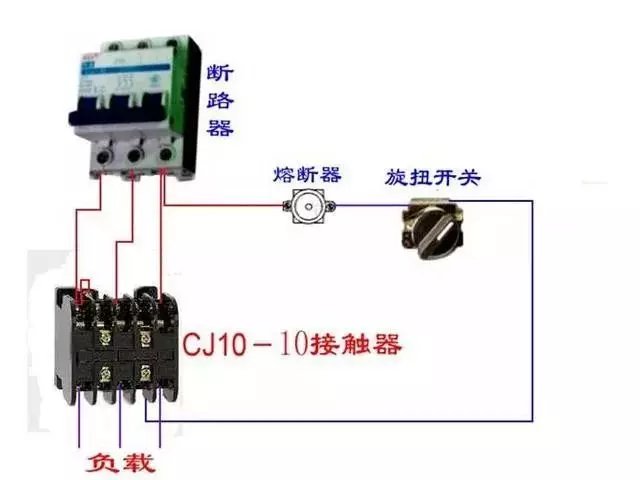

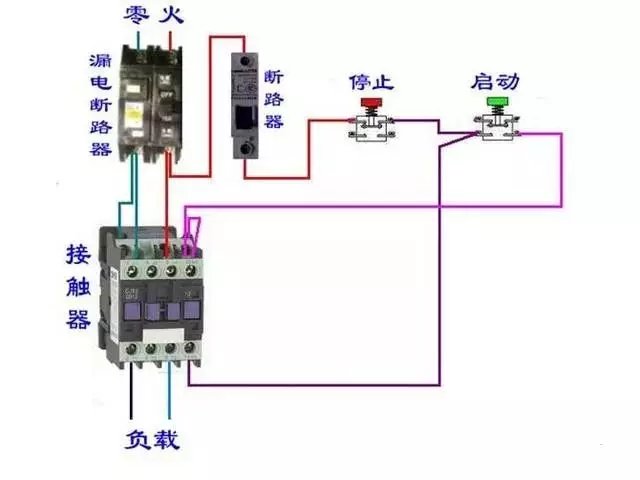

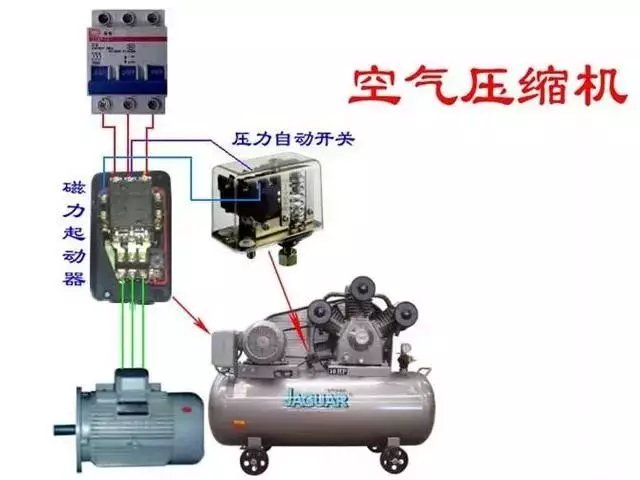

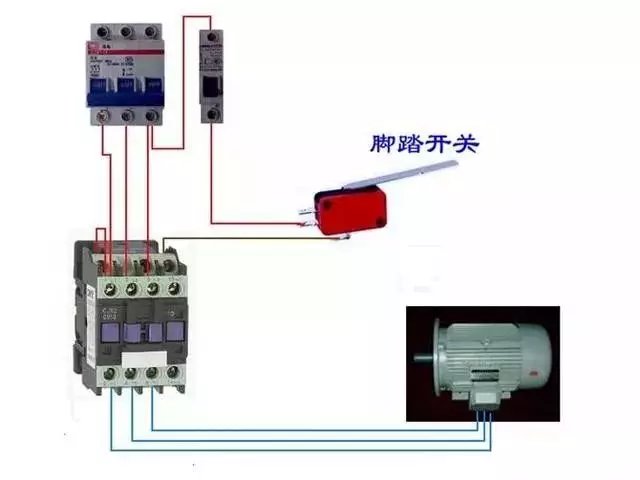

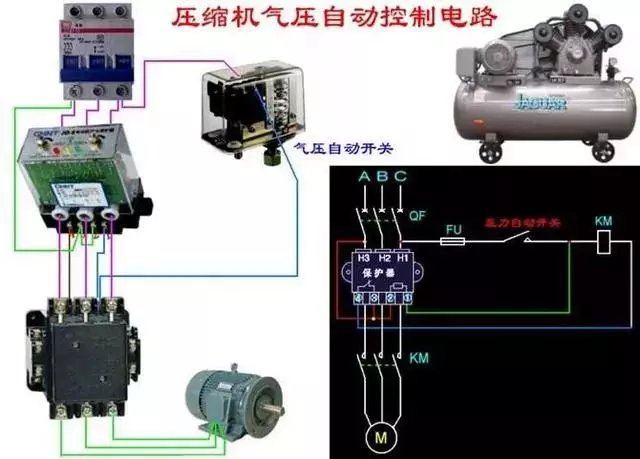

    二、断路器、接触器控制回路:

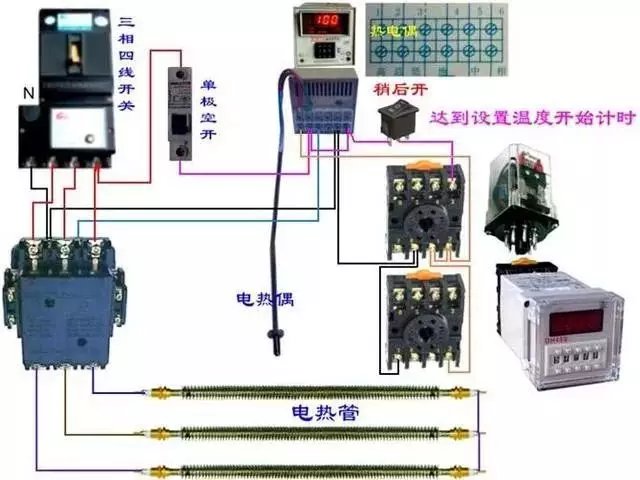

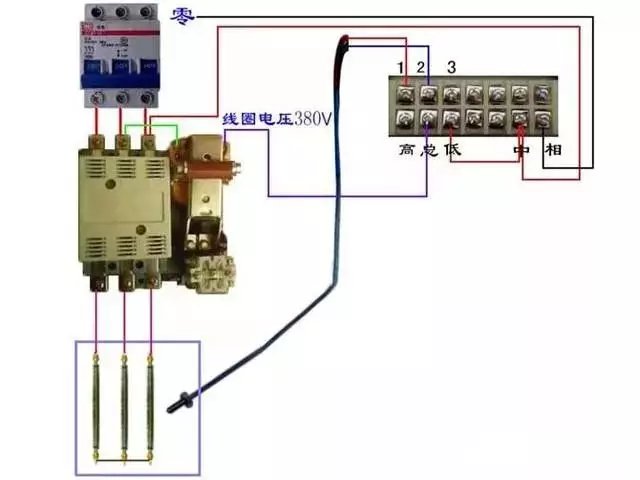

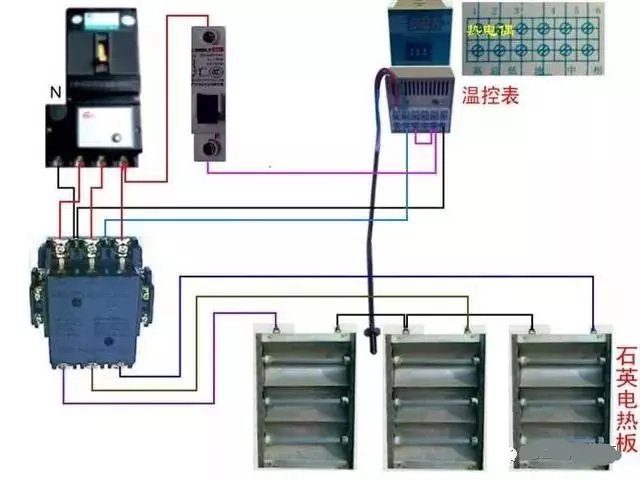

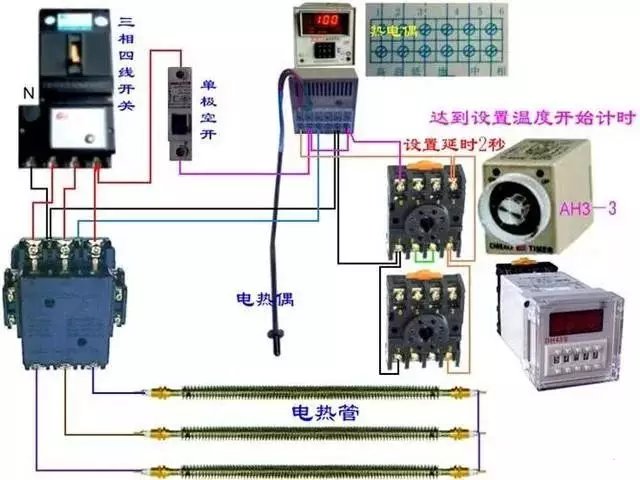

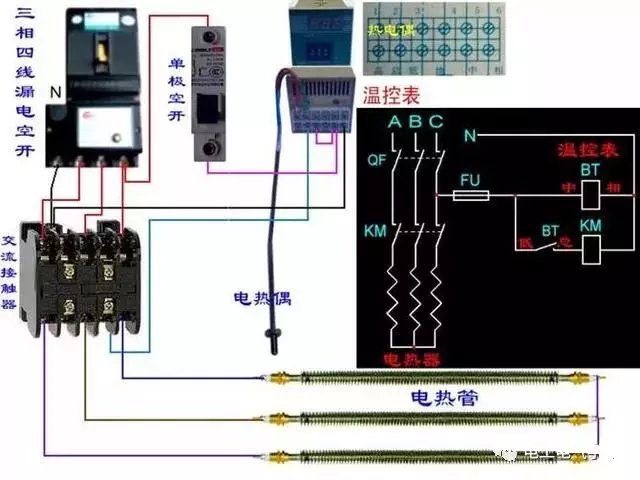

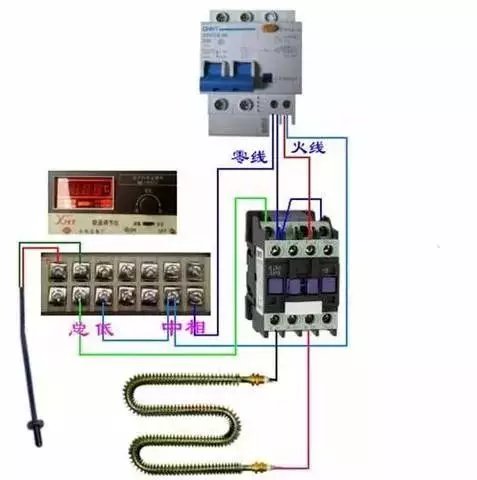

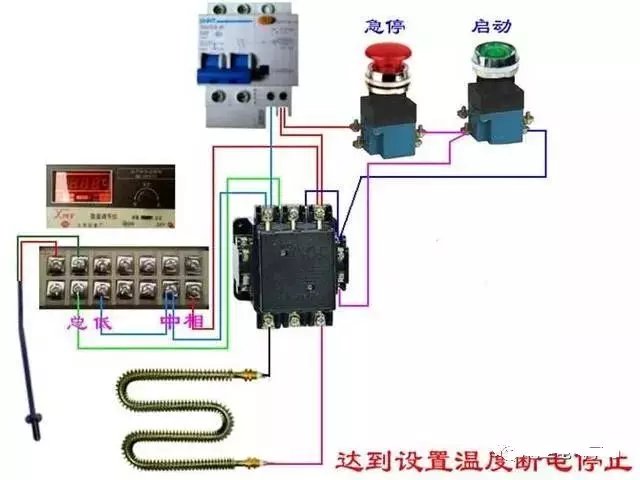

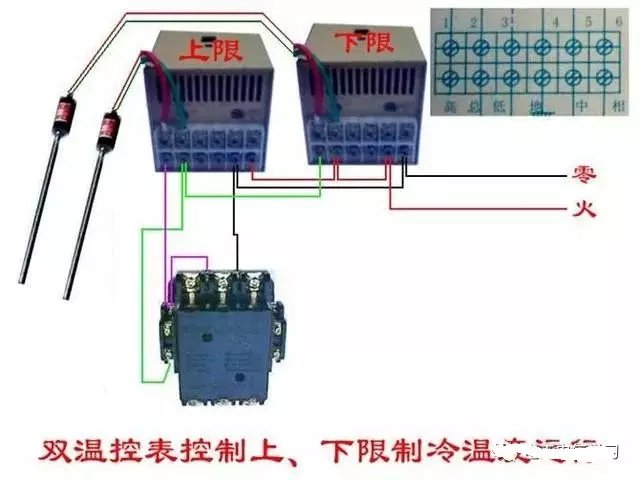

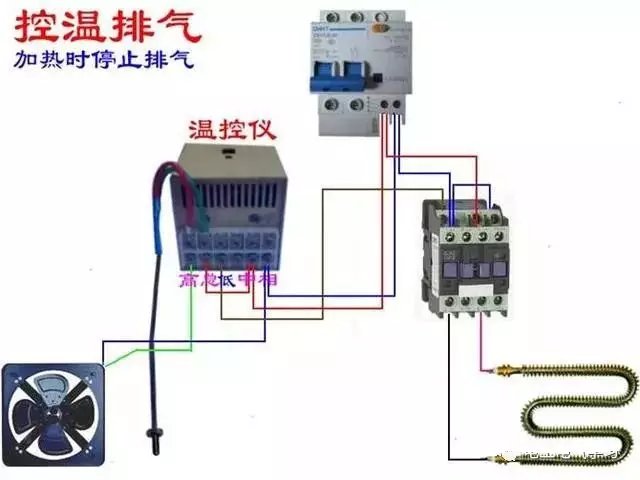

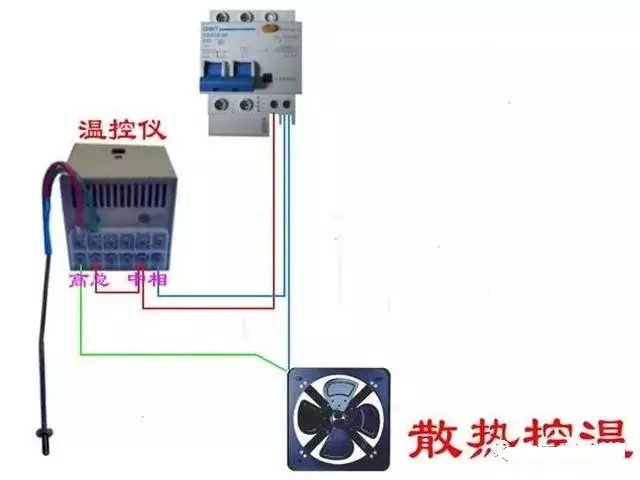

    三:热电偶
    四、电能表:

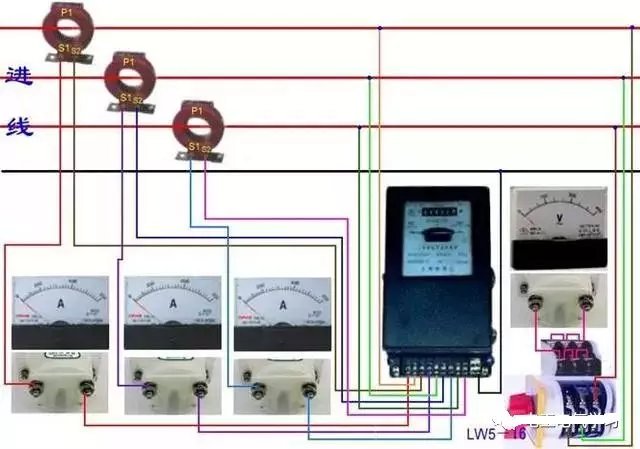

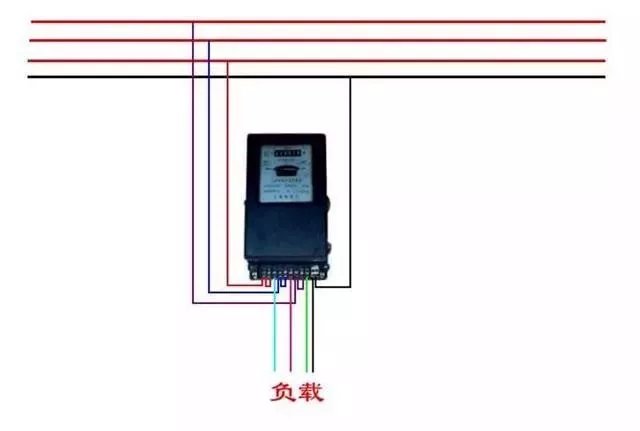

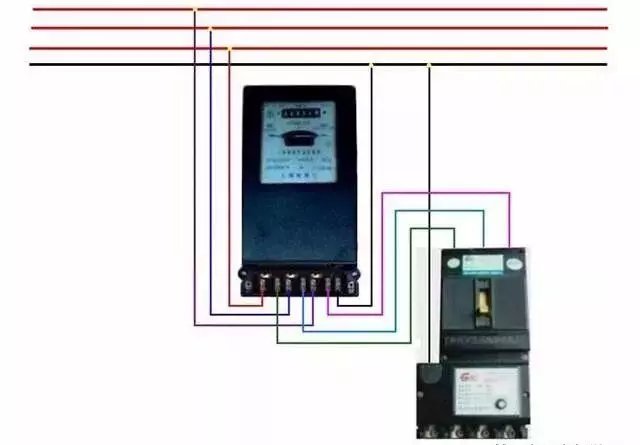

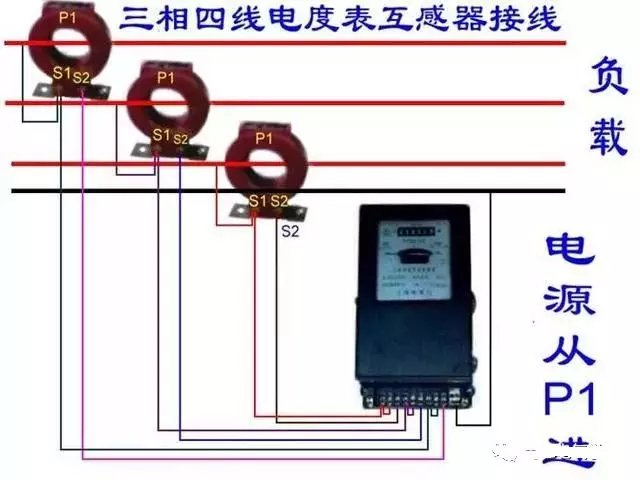

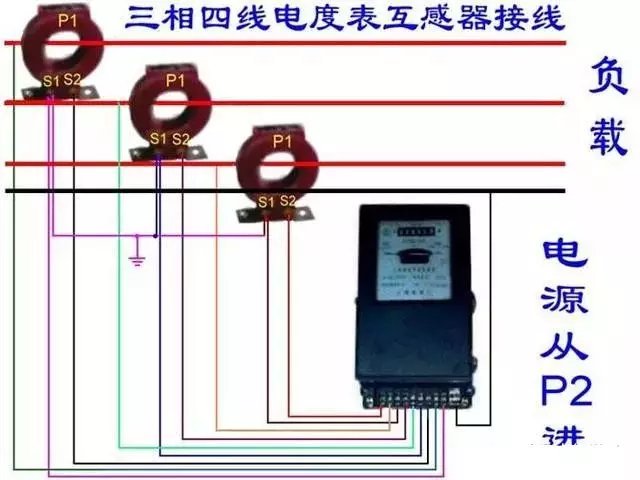

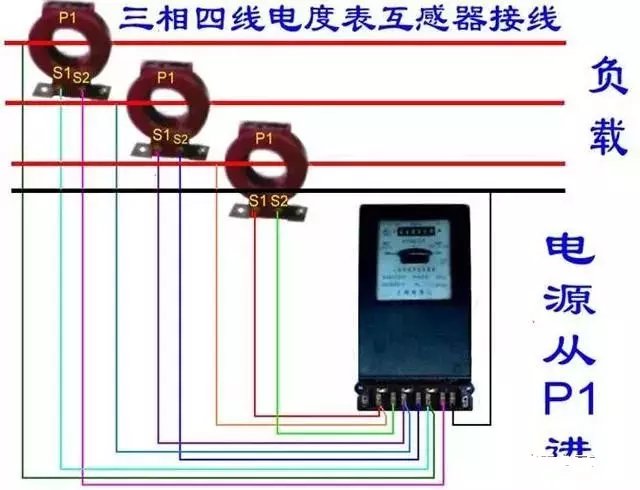

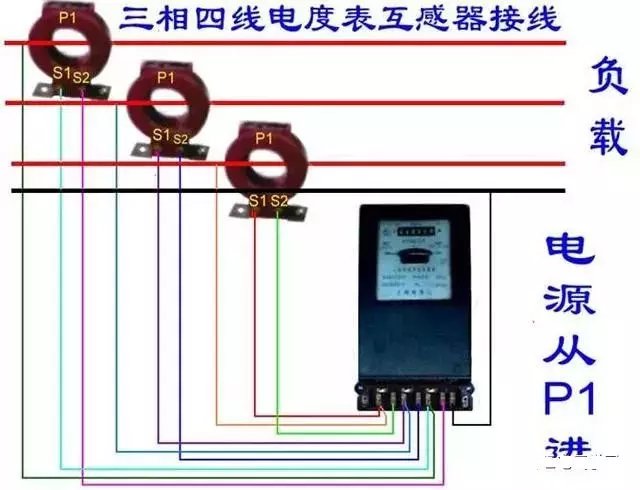

    三相四线电度表互感器接线

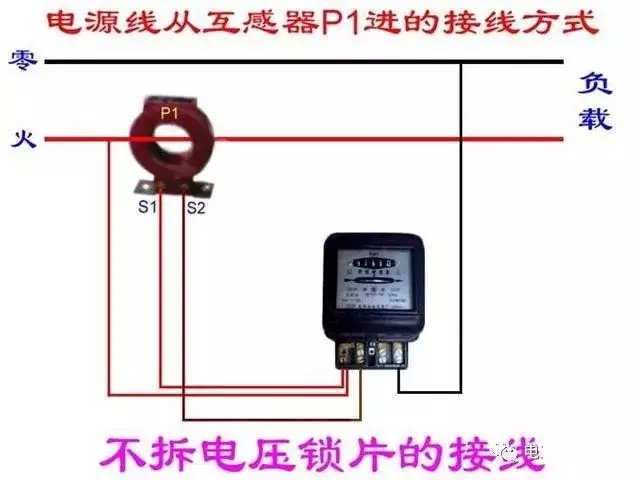

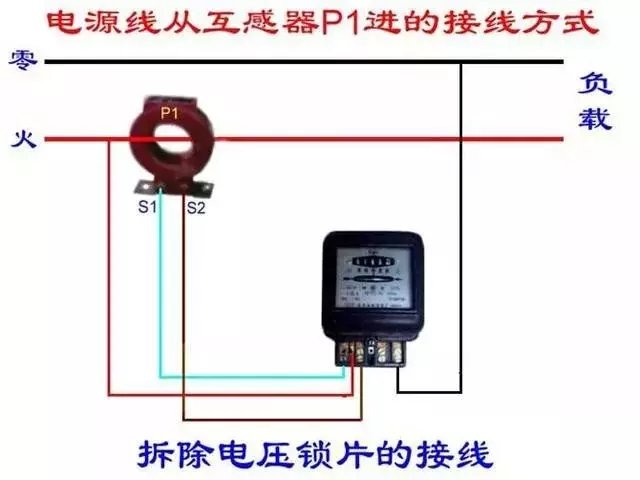

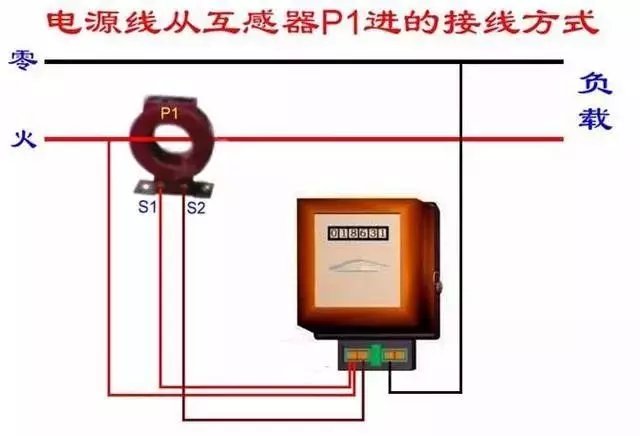

    电源线从互感器P1进的接线方式

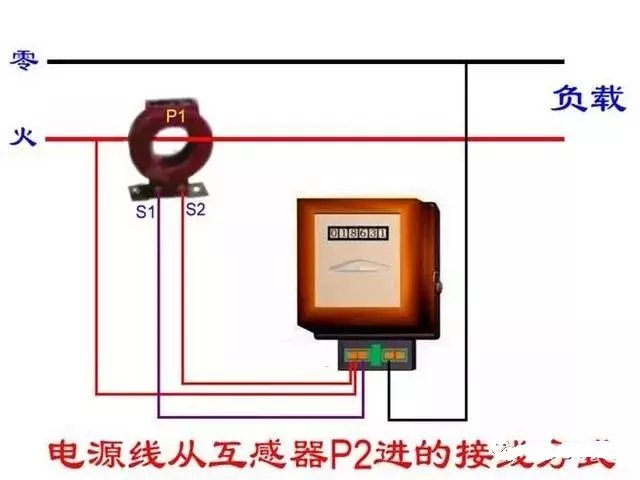

    电源线从互感器P2进的接线方式
    三相四线电度表互感器接线
    电源线从互感器P1进的接线方式

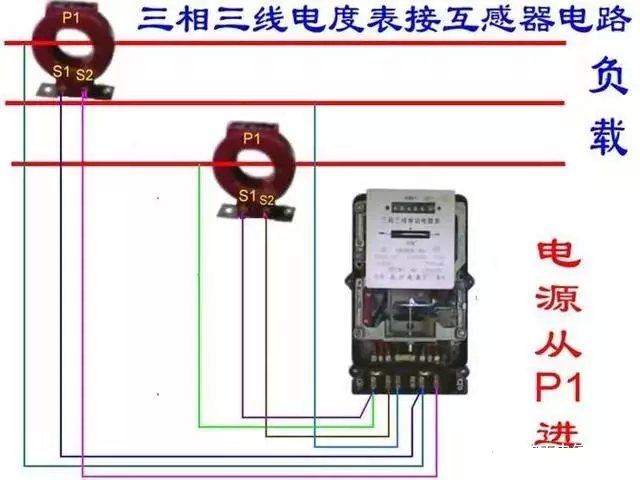

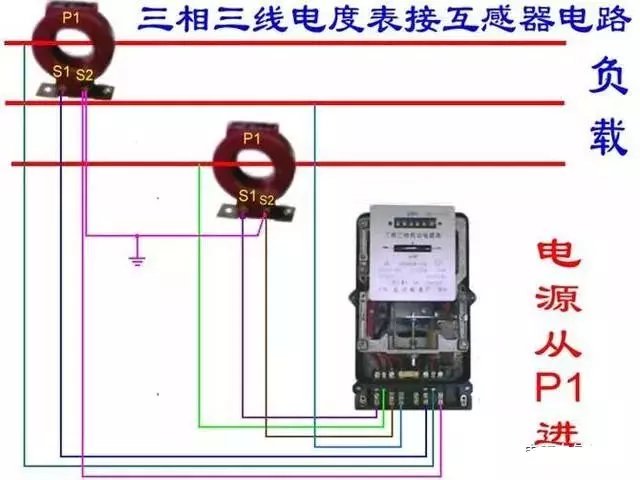

    三相三线电度表接互感器电路

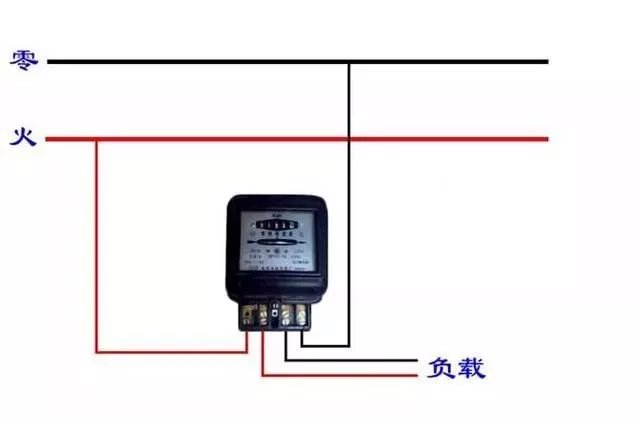

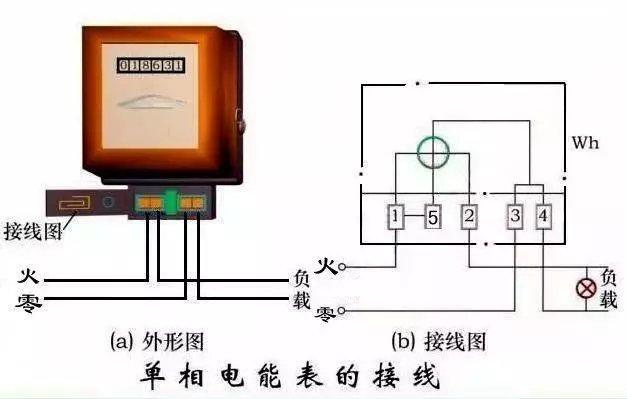

    单相电能表的接线
    电源从P1进

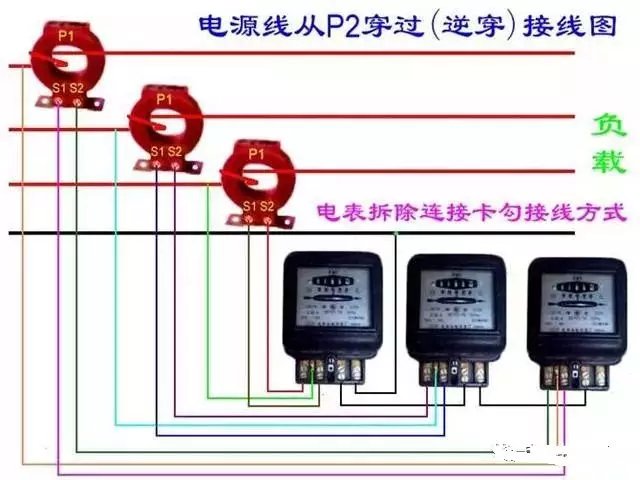

    电源线从P2穿过(逆穿)接线图
    汇总

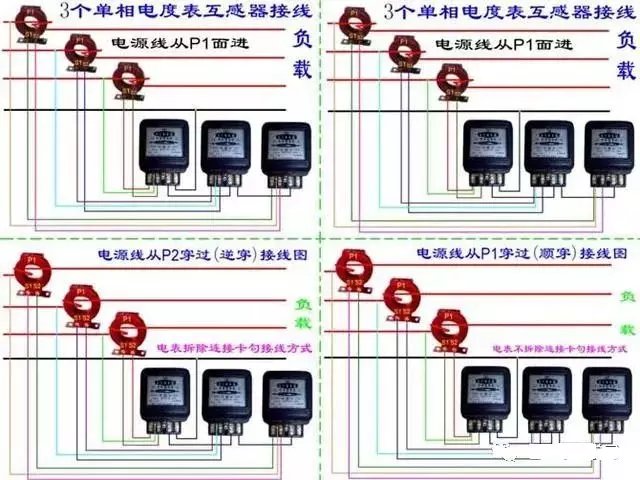

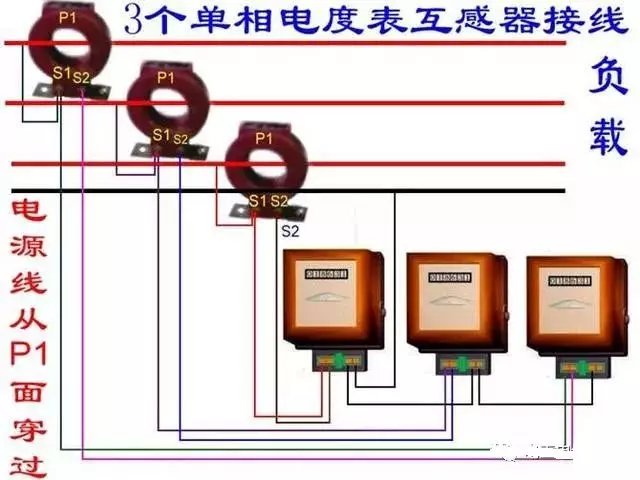

    3个单相电度表互感器接线

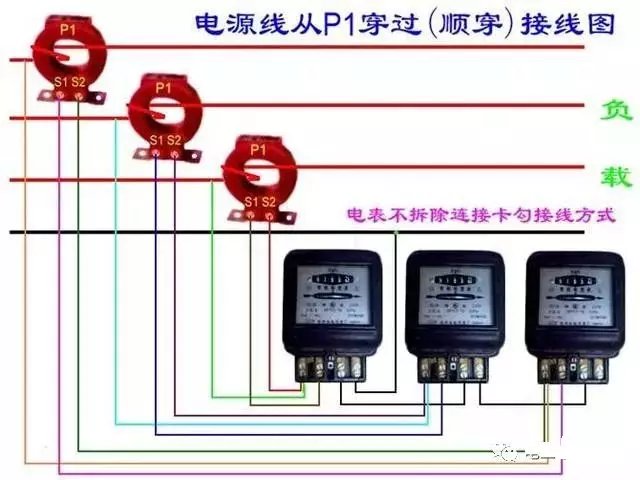

    电源线从P1面穿过

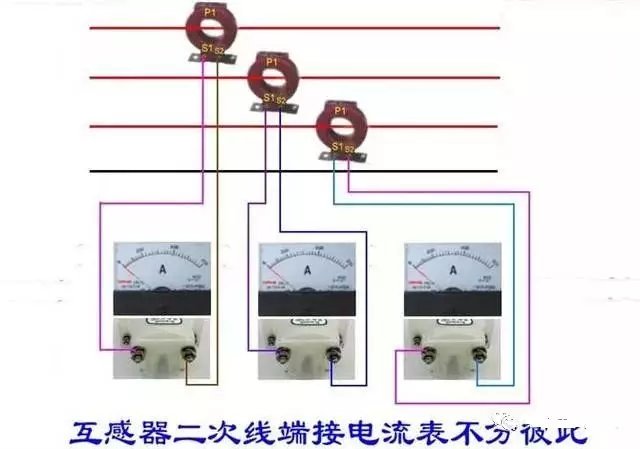

    互感器二次线端接电流表不分彼此

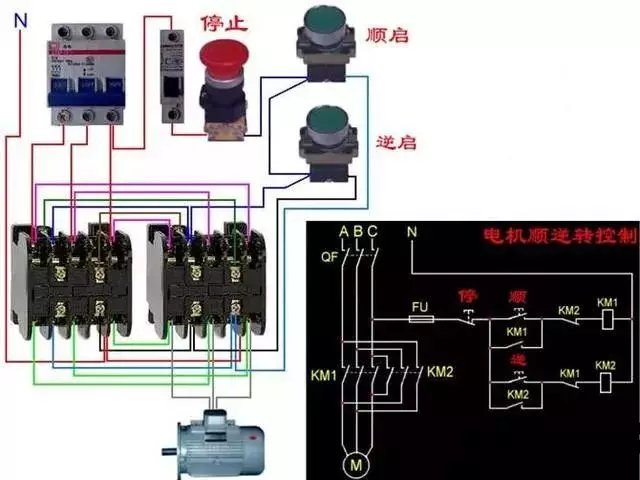

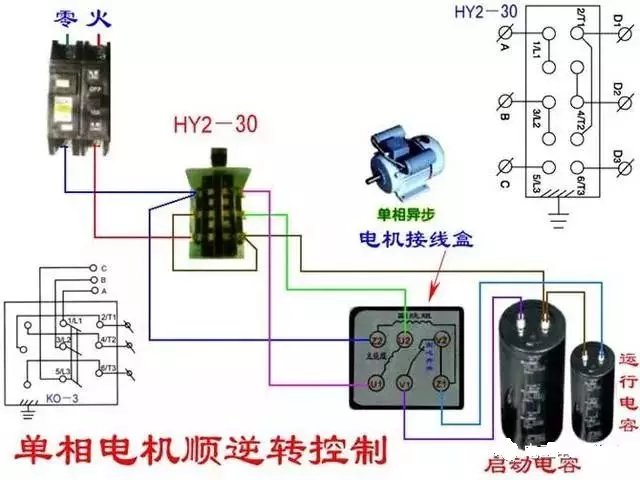

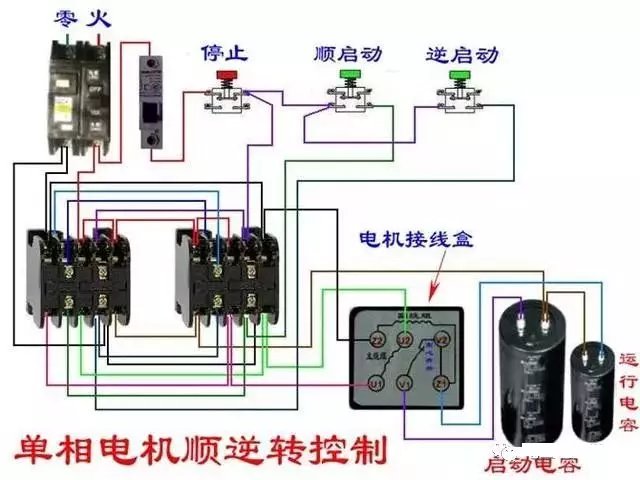

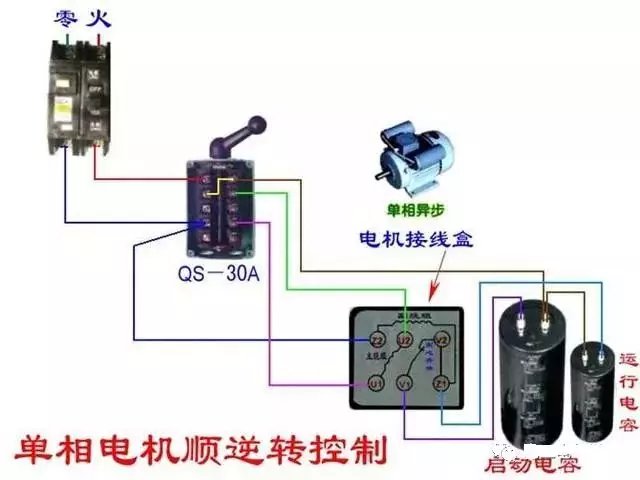

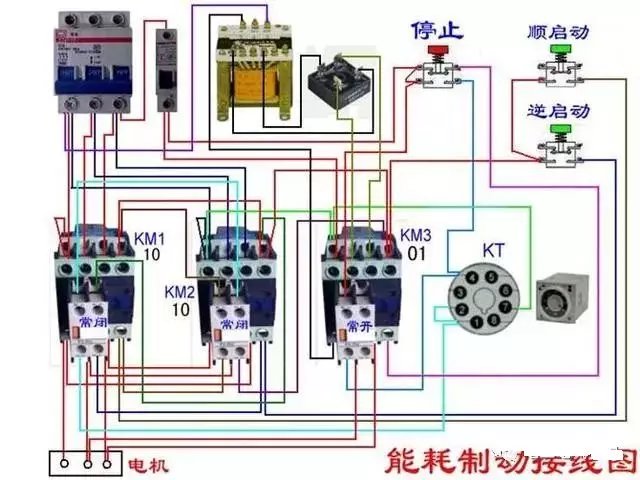

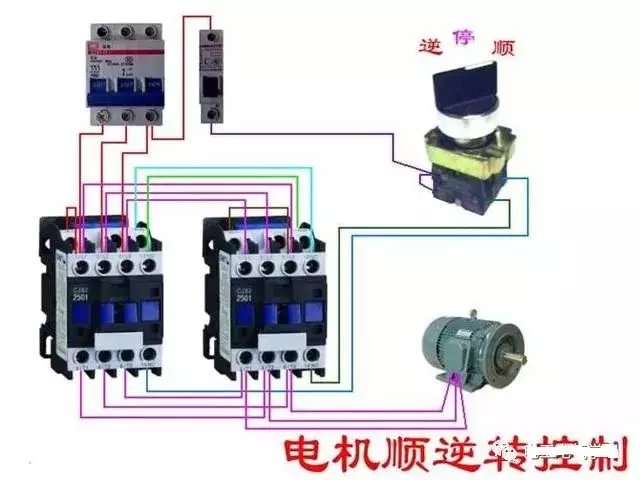

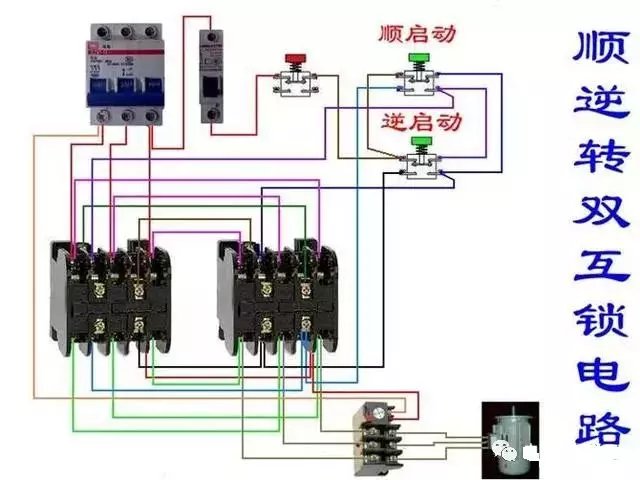

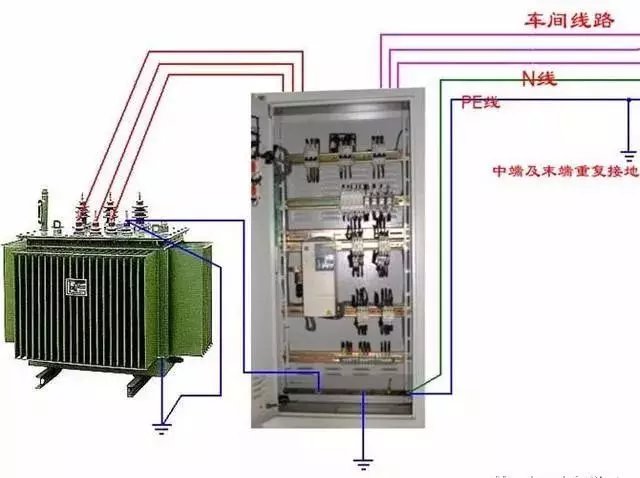

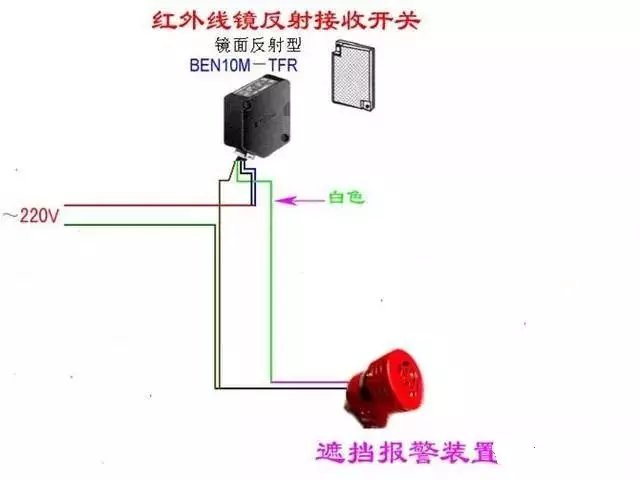

    五、其他:单相电机顺逆转控制

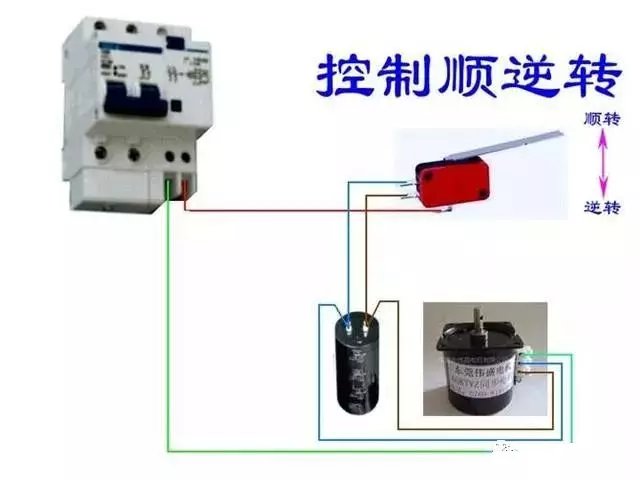

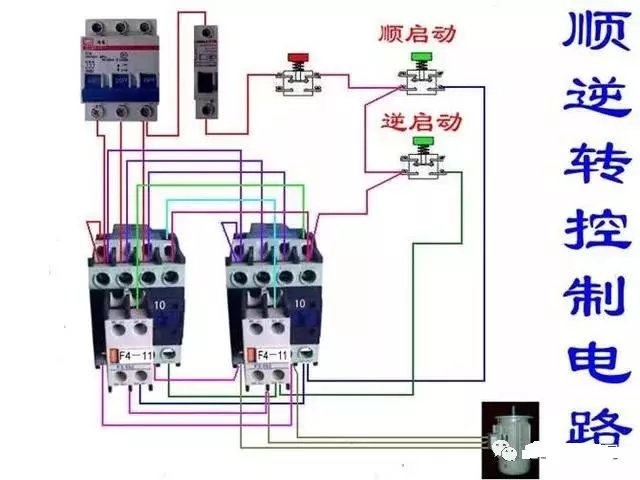

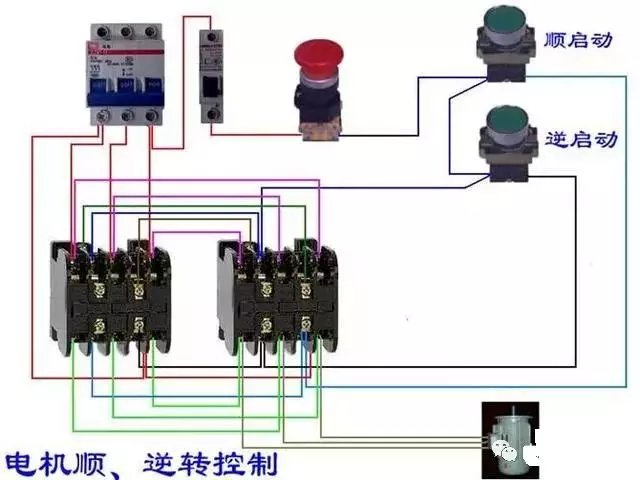

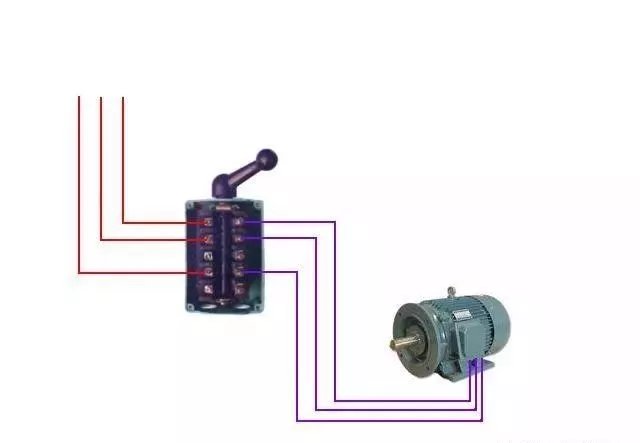

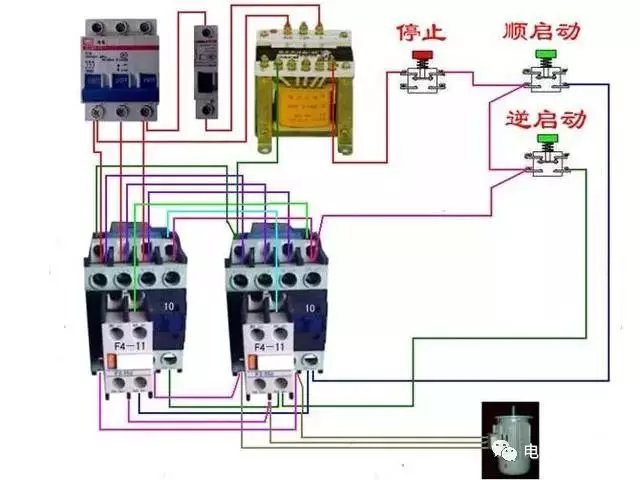

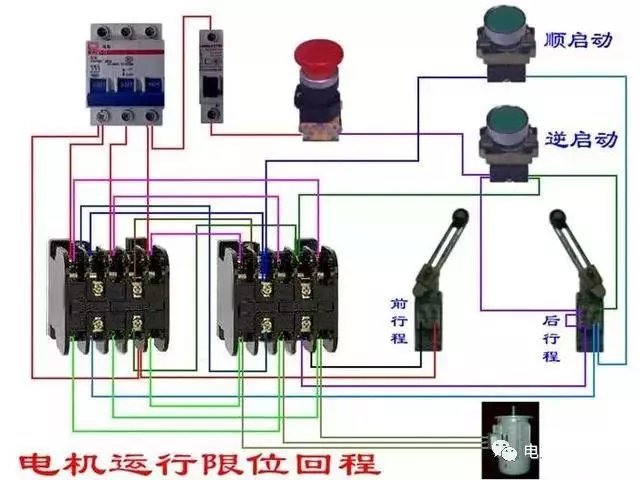

    控制顺逆转
    电葫芦吊机

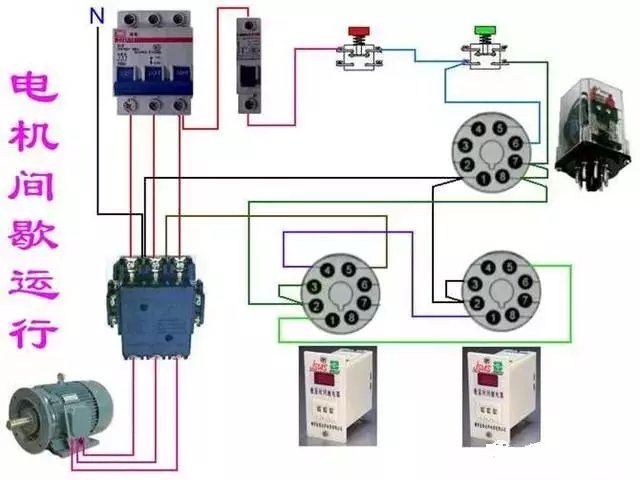

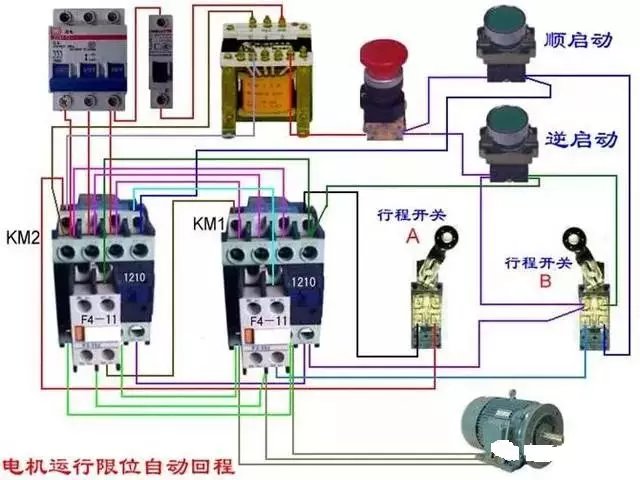

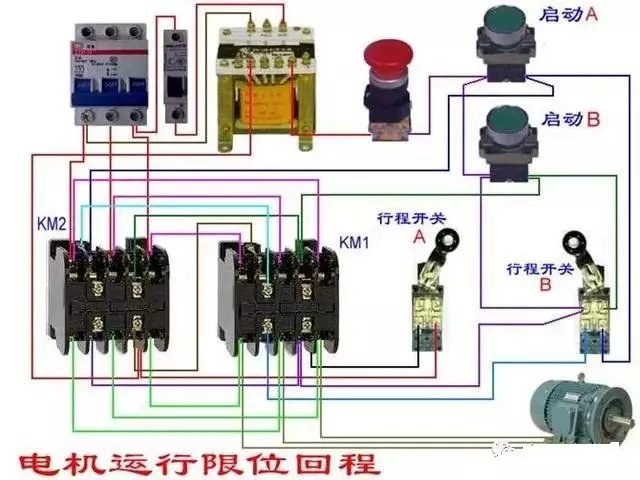

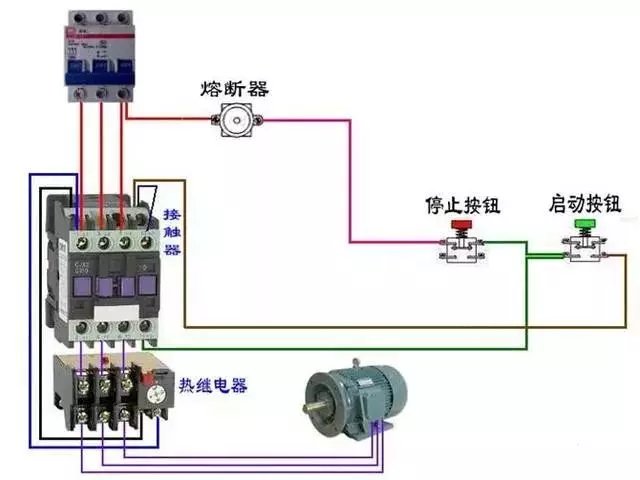

    六、电动机:

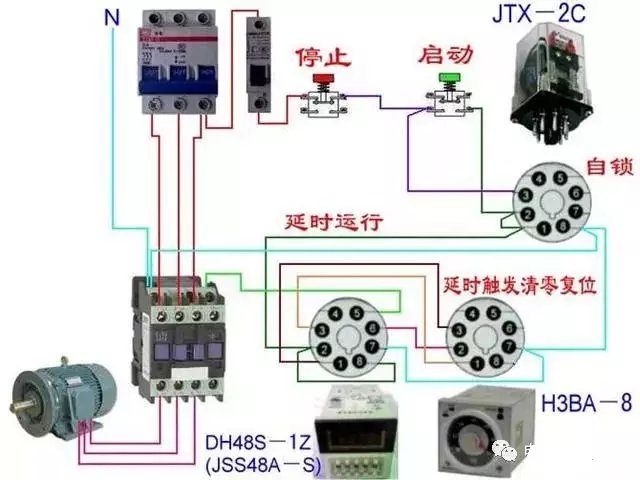

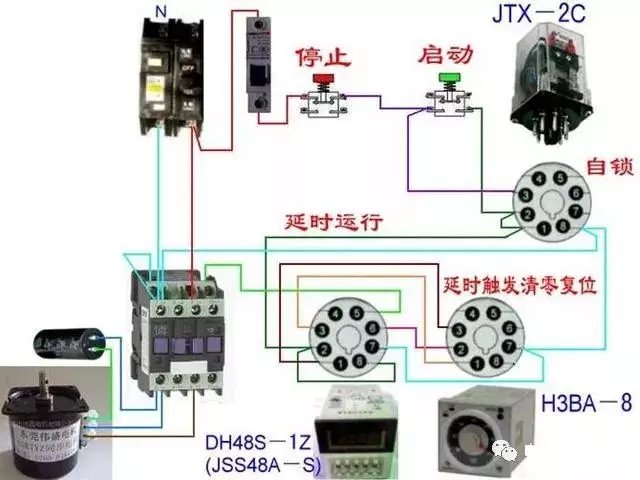

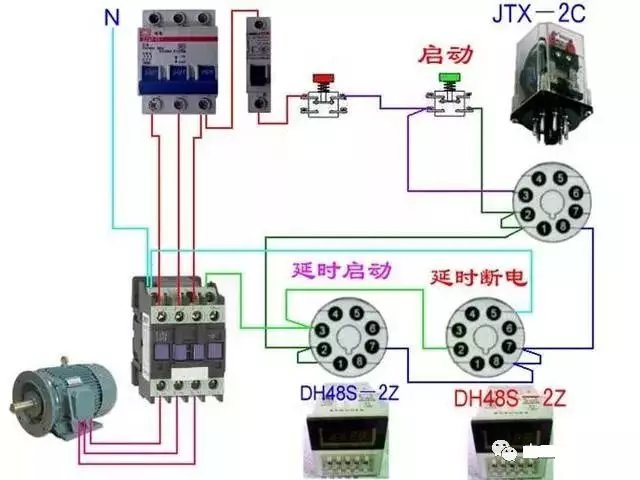

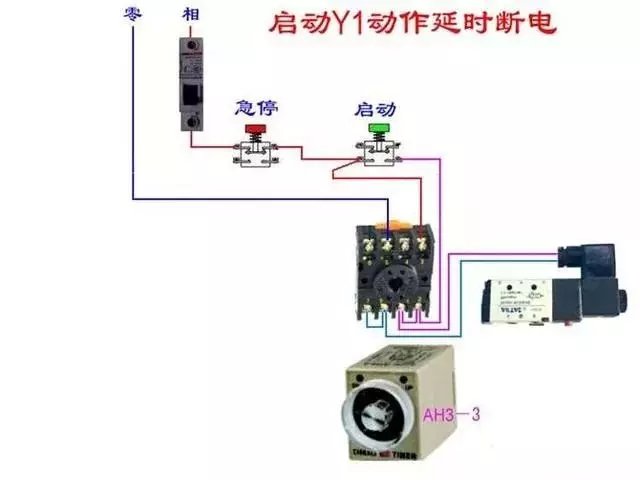

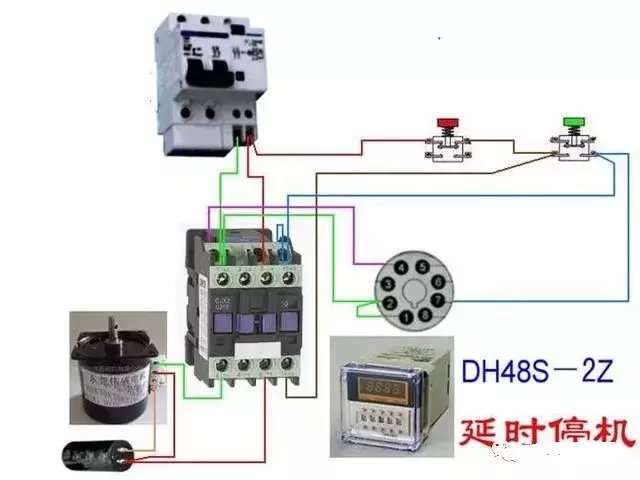

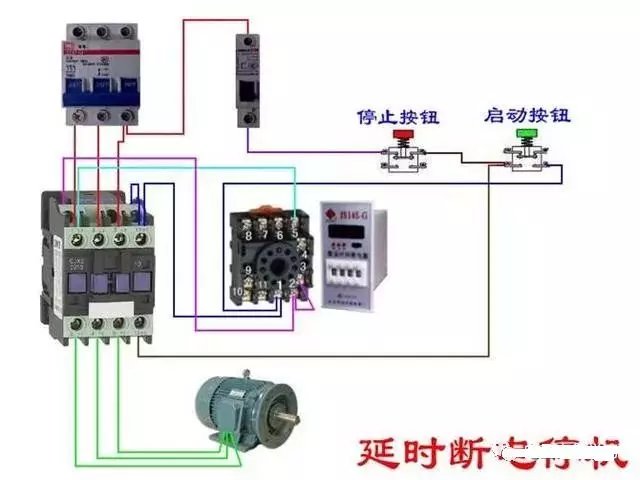

    延时
    七、日光灯类:

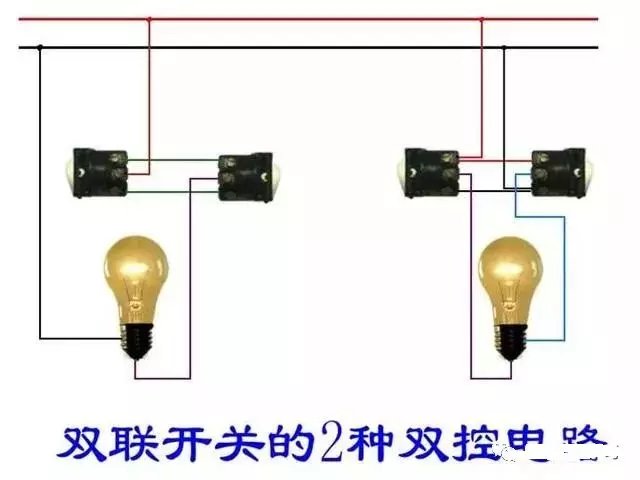

    双联开关的2种双控电路(如图)

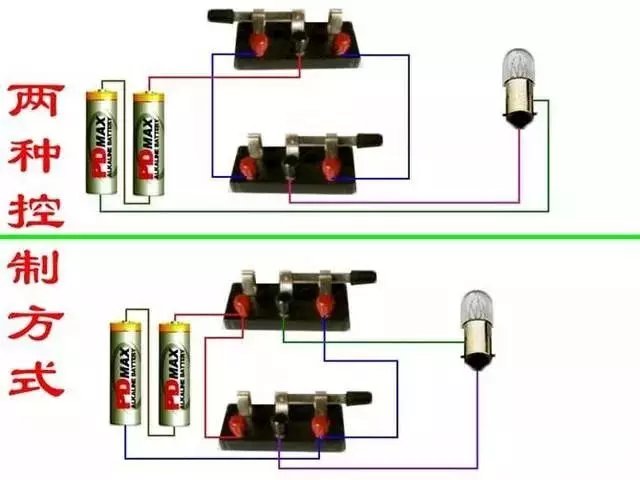

    两种控制方式(如图)

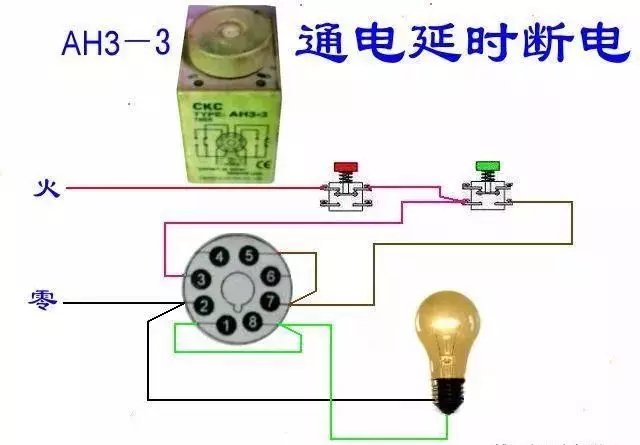

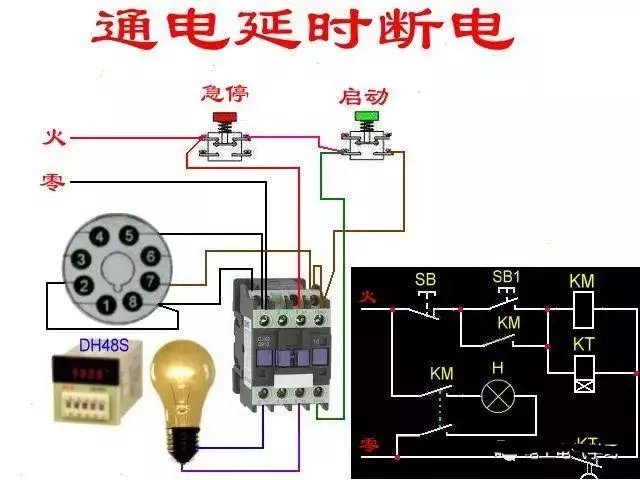

    通电延时断电(如图)

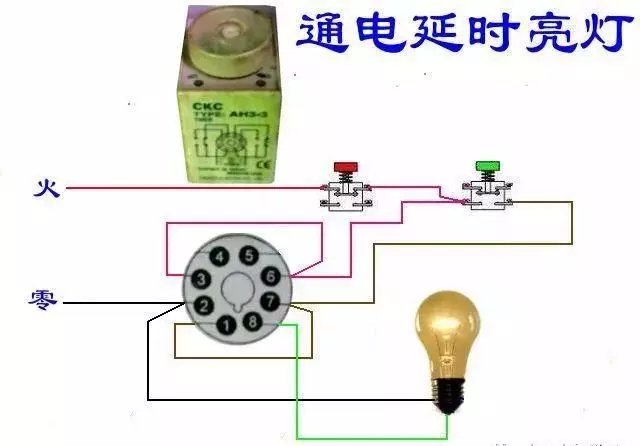

    通电延时亮灯(如图)

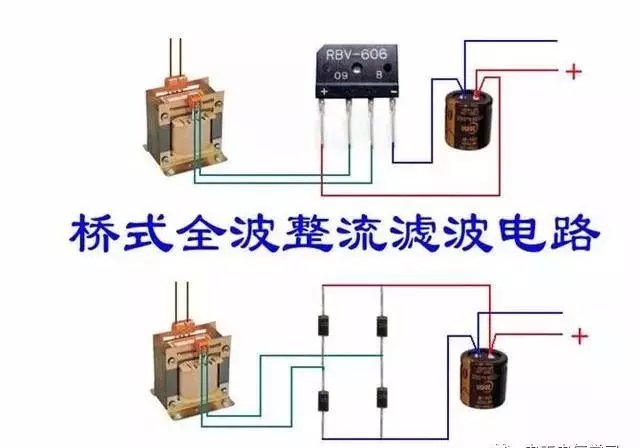

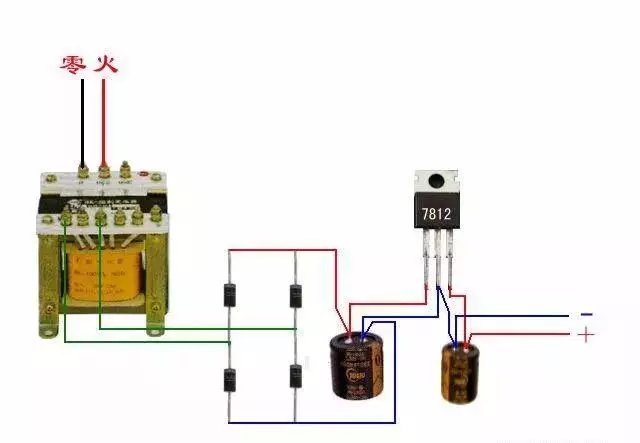

    桥式全波整流滤波电路(如图)

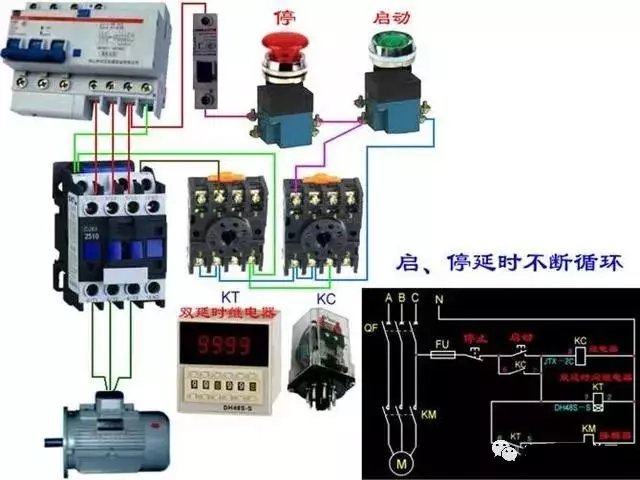

    延时通、断循环运行(如图)

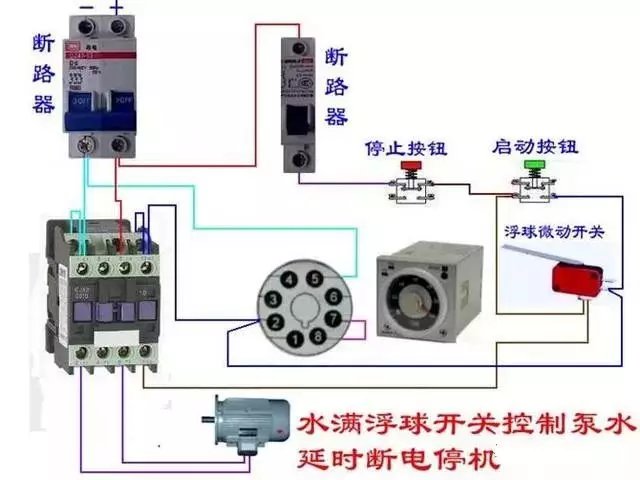

    2灯循环亮、熄(如图)

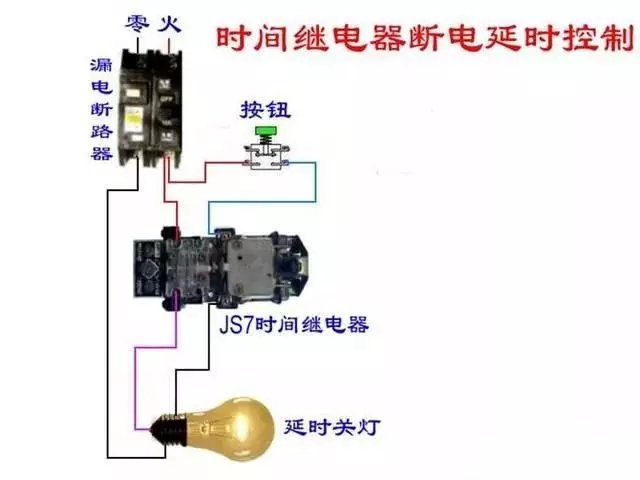

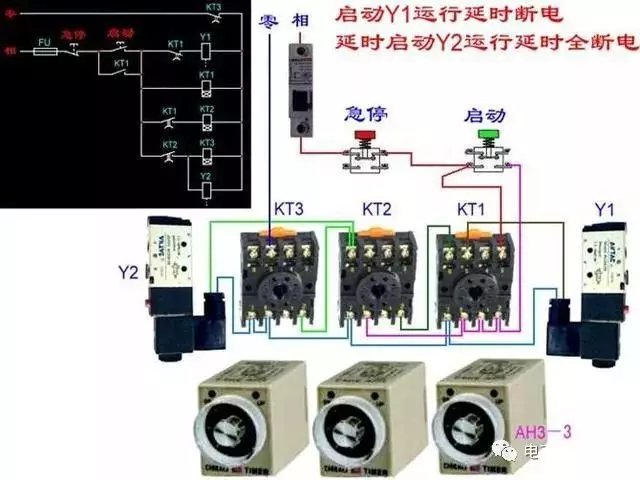

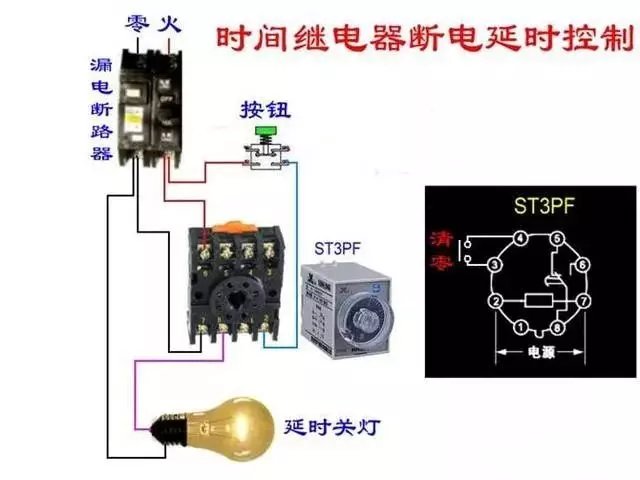

    时间电器断电延时控制(如图)
