最近单独在写Modbus和现场总线的介绍，都是一些思路性质的介绍，不涉及具体的实例，可能很多童鞋还是觉得不够具体，因为我现在不做具体的编程调试了，所以直接些实例很费劲。参考了一些网上的和施耐德电气内部的资料，写成以下的案例，用了一些其他人的劳动成果，如果原作者在意版权问题，请联系我，我尊重您的所有权。
我的帖子里提过Modbus的功能码，常用的没几个，这里列出更多的（也不是全部）：
功能码（十进制）十六进制说明
0101读线圈
0202读离散量输入
0303读保持寄存器
0404读输入寄存器
0505写单个线圈
0606写单个寄存器
0707读异常状态
0808诊断
110B获得事件计数器
120C获得事件记录
150F写多个线圈
1610写多个寄存器
1711报告从站ID
2216屏蔽写寄存器
2317读/写多个寄存器
2418读FIFO队列
DATA_EXCH功能块是用于Premium和M340传输数据到另外一台设备，这个功能块支持Modbus所有的功能码。

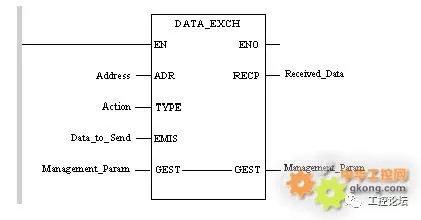

DATA_EXCH用梯形图表示：  各个引脚定义：
ADR为地址引脚，对于PREMIUM系列需要使用ADDR功能块连接。
对于M340系列需要使用ADDM功能块连接。
TYPE为类型引脚，1为接受/发送，2为只接受，3为只发送。
EMIS为要发送表
RECP为接受表
GEST为交换管理表

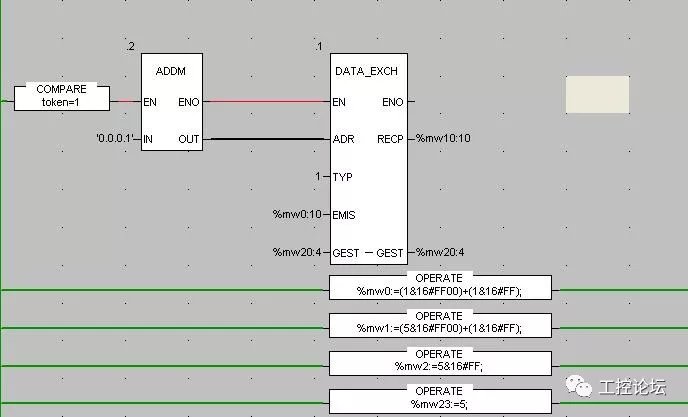

实例一：读取N位（功能码01）  其中在EMIS数组中第一个字，低字节为功能码01，高字节为读取位的起始位1
第二个字，低字节为读取位的起始位1，高字节为读取位的长度5
第三个字，低字节为读取位的长度5
最后要在交换管理表的第四个字中定义这个报文字节的长度，为1个字节的功能码，2个字节的数据起始地址，2个字节的读取位的长度，所以长度为1+2+2=5

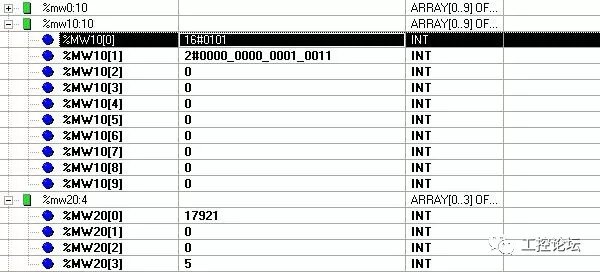

在TWIDO中赋值如下：  在RECP中第一个字为返回码
第二个字为读取的数据
Modbus通讯编程实例（二）

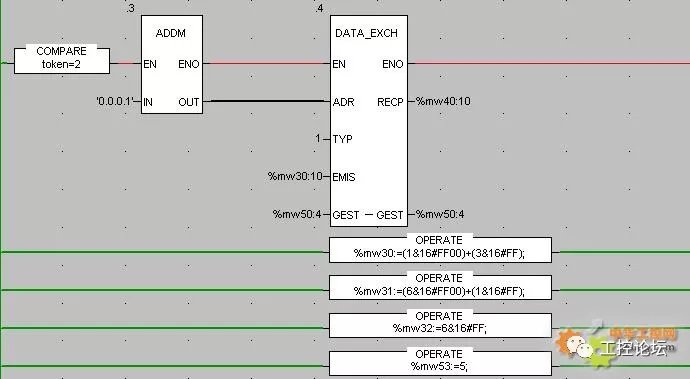

实例二：读取N字（功能码03）
 其中在EMIS数组中第一个字，低字节为功能码03，高字节为读取字的起始地址1
第二个字，低字节为读取字的起始地址1，高字节为读取字的长度6
第三个字，低字节为读取字的长度6
最后要在交换管理表的第四个字中定义这个报文字节的长度，为1个字节的功能码，2个字节的数据起始地址，2个字节的读取字的长度，所以长度为1+2+2=5

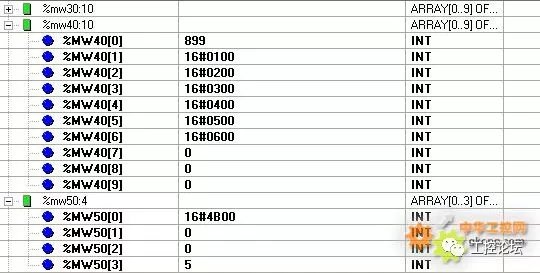

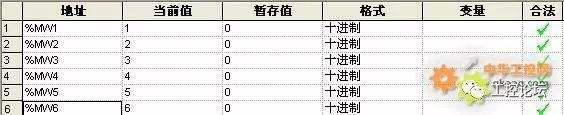

在TWIDO中赋值如下  在RECP中第一个字为返回码
第二个字开始为读取的数据
Modbus通讯编程实例（三）

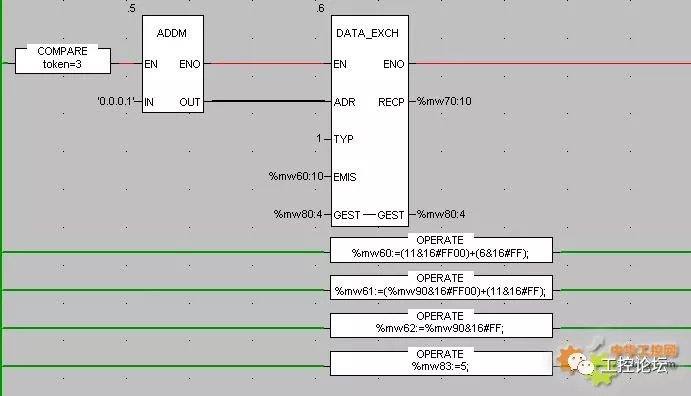

实例三：写单字（功能码06）  其中在EMIS数组中第一个字，低字节为功能码06，高字节为从站要写入字的地址11
第二个字，低字节为从站要写入字的地址11，高字节为主站写出字的地址90
第三个字，低字节为主站写出字的地址90
最后要在交换管理表的第四个字中定义这个报文字节的长度，为1个字节的功能码，2个字节的从站写入字地址，2个字节的主站写出字地址，所以长度为1+2+2=5

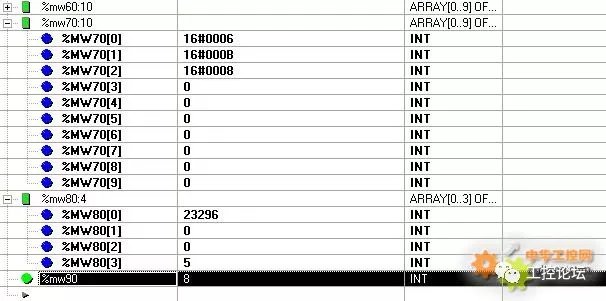

在主站赋值如下  在TWIDO中显示如下：
Modbus通讯编程实例（四）

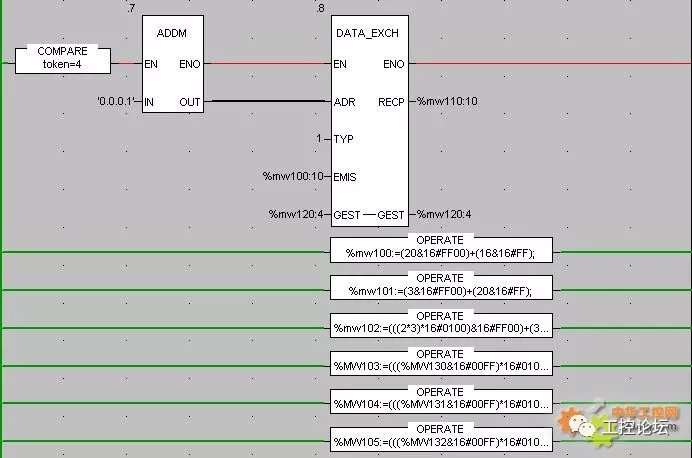

实例四：写N字（功能码16）  其中在EMIS数组中第一个字，低字节为功能码16，高字节为从站要写入字的起始地址20
第二个字，低字节为从站要写入字的起始地址20，高字节为要写入字的长度3
第三个字，低字节为要写入字的长度3，高字节为2倍的要写入字的长度
第四个字～第六个字为主站写出字，高低字节顺序要相互转换
最后要在交换管理表的第四个字中定义这个报文字节的长度，为1个字节的功能码，2个字节的从站写入字地址，2个字节的写入字的长度，1个2倍的要写入字的长度，6个字节的主站写出字，所以长度为1+2+2+1+6=12

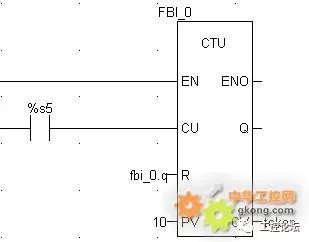

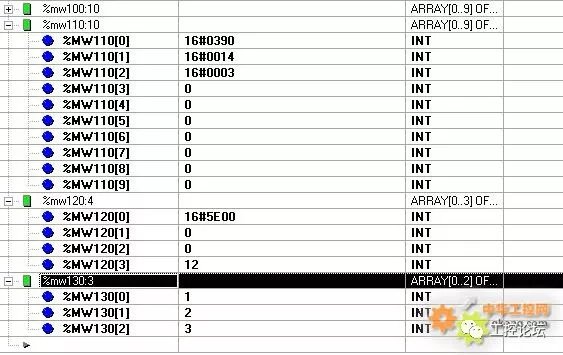

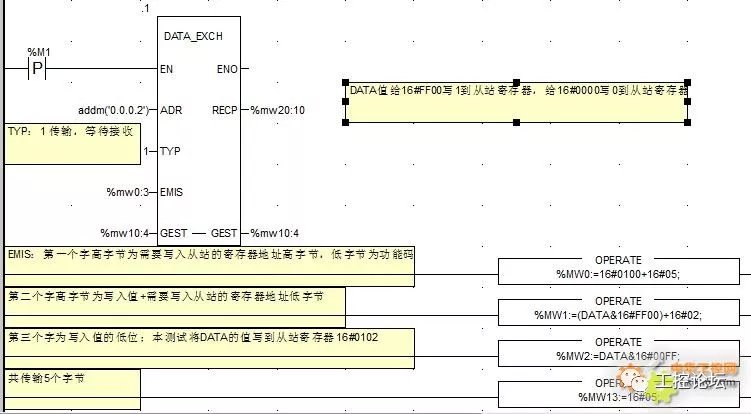

在主站赋值如下  在TWIDO中显示如下  另外注意刷新数据时，必须要把EN引脚断开一下才可以重新读取或写入。通过实验，把交换管理表的完成位（即GEST第一个字的最低位）放在EN引脚前不太好使，所以最好编个令牌循环指令。把令牌放在EN引脚前，当取得令牌时再读取或者写入。  功能码05：
|
