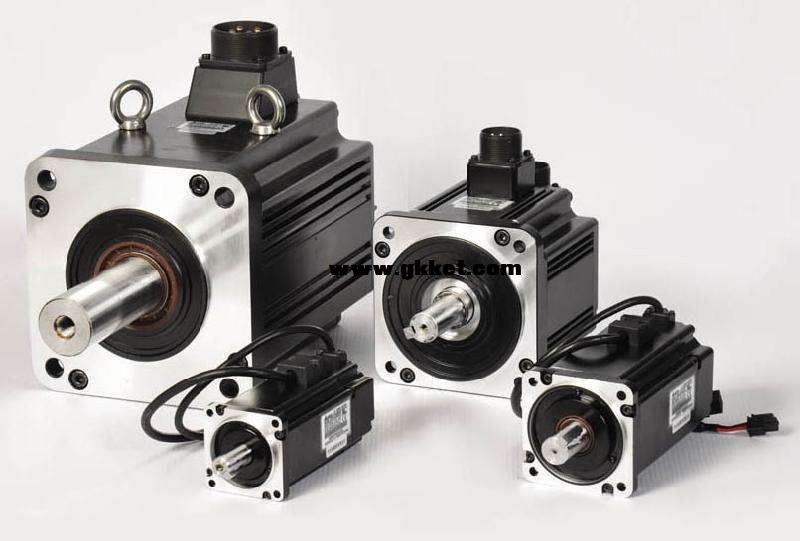

步进电机和伺服电机是工控领域应用最广泛的两类产品，而它们的核心分别是步进电机控制器与伺服电机控制器，本文将给大家讲解这两种器件不一样的地方。  一、工作原理的不同 步进电机控制器：它是一种能够发出均匀脉冲信号的电子产品，它发出的信号进入步进电机驱动器后，会由驱动器转换成步进电机所需要的强电流信号，带动步进电机运转。步进电机控制器能够准确的控制步进电机转过每一个角度。驱动器所接收的是脉冲信号，每收到一个脉冲，驱动器会给电机一个脉冲使电机转过一个固定的角度，就因为这个特点，步进电机才会被广泛的应用到现在的各个行业里。 伺服电机控制器：它是用来控制伺服电机的一种控制器，其作用类似于变频器作用于普通交流马达，属于伺服系统的一部分，主要应用于高精度的定位系统。一般是通过位置、速度和力矩三种方式对伺服电机进行控制，实现高精度的传动系统定位，目前是传动技术的高端产品。  二、组成也不一样 1、步进电机控制器的三大电路 电机驱动电路：在H桥电路的基础上设计步进电机驱动电路。采用分立元件MOS管搭建双H桥驱动电路是成熟的电机控制方案，电路不复杂，根据MOS管的不同工作电流的上限甚至可以高达数十安培，是理想的步进电机驱动器方案。 电机参数测量电路：电机电流采样电阻选用康铜电阻，一端连接H桥下方，另一端接GND。电压电流信号调理电路采用LM324运放搭建，电压跟随后送入MCU，由MCU内置10Bit A/D转换器进行A/D采样。机壳温度监测选用数字温芯片DS18B20，将其贴至电机外壳表面，实时监测温度参数并送入MCU。 电源及MCU控制电路：系统中的驱动电路用输入电压供电，MCU和蓝牙模块需要额外的3.3V电压供电，传统的线性稳压器效率低、尺寸大且发热严重，因此使用DC—DC开关电源方式提供3.3V电压，保证器件的正常工作。  2、伺服电机控制器的电路组成 电机整流电路：整流单元主要的拓扑电路是三相全桥不控整流电路，实质是一组共阴极与一组共阳极的三相半波可控整流电路的串联，习惯将其中阴极连接在一起的三个晶间管称为共阴极组；阳极连接在一起的三个晶闸管称为共阳极组。 功率驱动电路：功率驱动单元一般采用智能功率模块，通过三相全桥整流电路对输入的三相电或者市电进行整流，得到相应的直流。功率单元是使用功率电力电子器件进行整流、滤波、逆变的高压变频器部件，主要由整流桥、可控硅、电解电容、IGBT等器件组成。功率驱动单元的整个过程可以简单的说就是AC-DC-AC的过程。 电机控制电路：主电路采用数字信号处理器作为控制核心，可以实现比较复杂的控制算法，进行智能控制。  |
