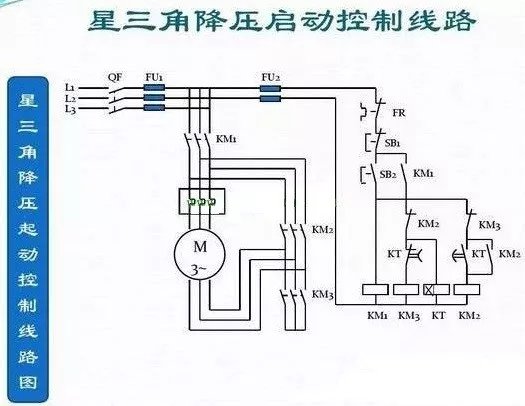

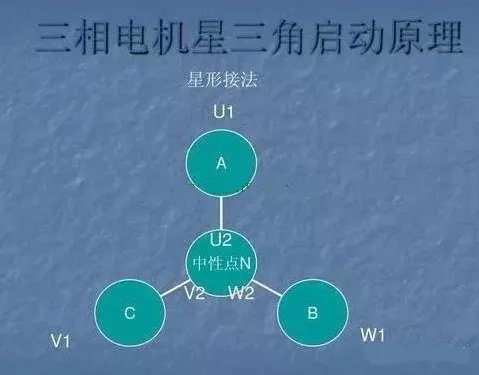

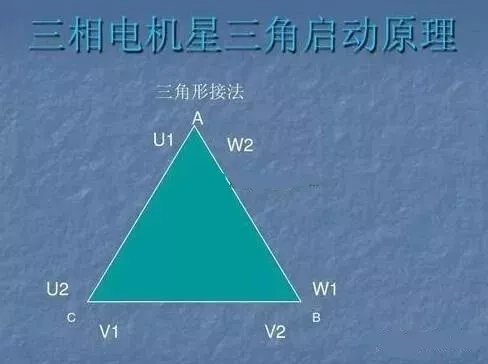

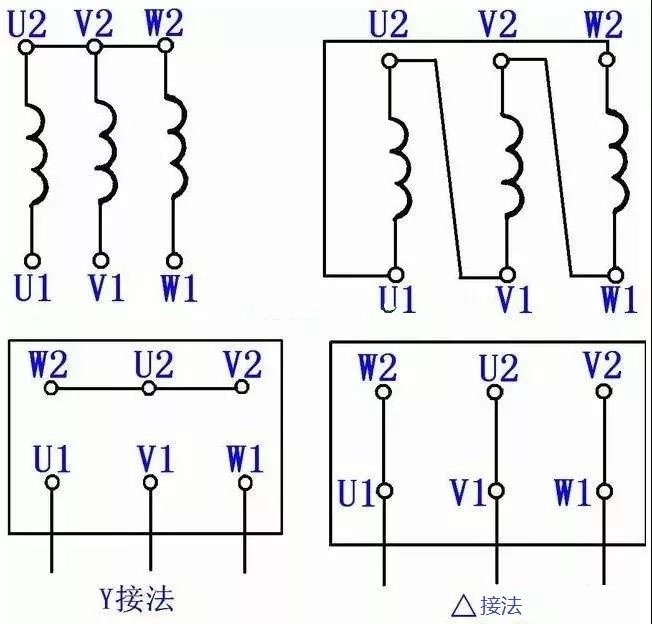

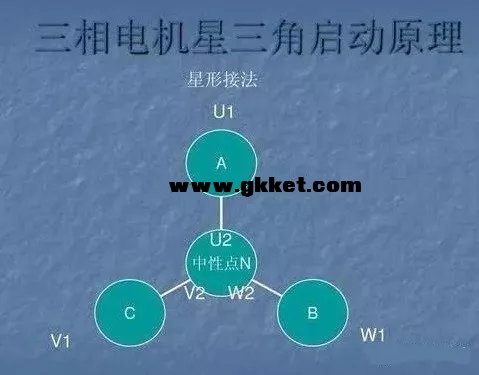

电动机也算是电力作业人员工作中使用频率很高的旋转工具了，了解和掌握电动机的工作方式和绕组接线是十分有必要的，到目前为止，很多人对电动机的绕组接线还没有很清晰的认识，对电动机的星形启动，三角形启动，星三角降压启动的理解还是很模糊，下面我们就重点说一说：三相异步电动机的星形启动，三角形启动，星三角降压启动以及不同启动方式之间的性能对比。 电动机绕组的接线方法～启动方式～星形启动+△启动时的特点对比分析，下次就可以自己判断接线。 一、三相异步电动机的基本接线 三相异步电动机绕组出来的六根线可以分为两种最基本的接法：三角形△接法和星形接法。 六根线=三个电机绕组=三个首端+三个尾端，万用表测量同绕组首尾端相通，即：U1—U2，V1—V2，W1—W2。 1，三相异步电机三角形△接法 三角形△接法就是将三个绕组首尾端依次相连，构成三角形。如图所示接法：  2，三相异步电机星形接法 星形接法就是将三个绕组的尾端或者首端相连，另外三根线作为电源接线。如图所示接法： 3，三相异步电动机既可以做星形接法，也可以做三角形△接法，电机端盖接线图或者电机铭牌会有说明。  二、三相异步电动机的启动方式 1，单独的星形启动 4KW以下的小功率三相异步电动机多采用直接星形启动。 星形启动特点：电机每个绕组承受相电压（220V），其中线电压=1.73×相电压，线电流=相电流。 2，单独三角形启动 4KW以上的三相异步电动机多采用三角形△接法启动。 三角形△特点：电机每个绕组承受线电压（380V），其中线电压=相电压，线电流=1.73×相电流。 3，星三角降压启动 15KW以上的三相异步电动机多采用星三角降压启动，最终电机还是以三角形接法来运行。  三、三相异步电动机星形启动和三角形△启动的特点对比分析 1，同功率下，电机星形启动时，星形起动转矩约为三角形转矩的1/3，启动电流约为三角形△启动时的1/3，三角形△启动时电流大，转矩也大 2，电机三角形△接法时，不存在中性点，星形接法时存在中性点，电机绕组一般都是对称负载，所以没必要引出中性线。 3，一般在长期使用的情况下，电机原本的星形接法最好不要改为三角形接法，改为三角形电压必定升高（相电压升高约1.73倍），长时间会烧坏电机。 4，一般长期使用情况下，电机原本的三角形△接法最好不要改为星形接法，改为星形电压必定降低，带额定负载时属于过载现象，严重时会烧坏电机。 5，星三角降压启动时，改变接线方式是因为启动时间很短，但是电流却下降到原来的1/3很明显。  三相异步电动机出厂时候一般都已经接好绕组或者端盖上有接线电路图，严格使用！说的不恰当的地方还请师傅们及时指正，感谢！  |
