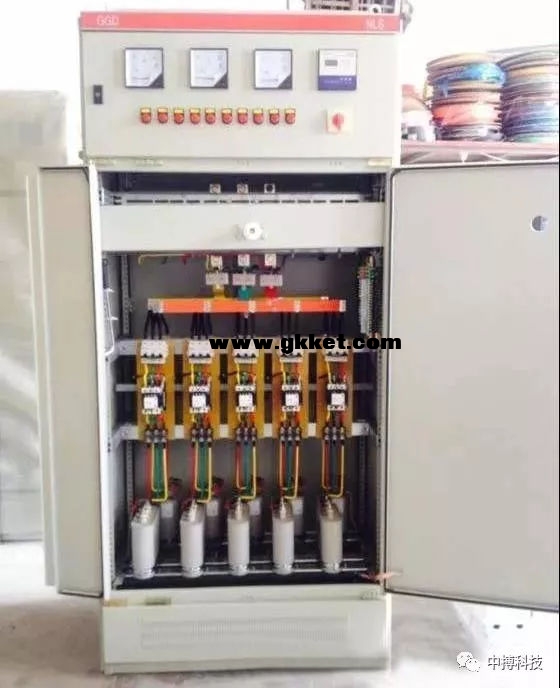

1、电源进线柜： 主电源进线，（总进线柜）装有主断路器。  2、出线柜： 配电系统的出线开关柜，带下级用电设备。  3、计量柜： 对供电的电量进行测量和记录的，简单说就是用来收钱的电度表。（里面装有PT、CT和电度表）。 4、母联柜： 当系统有两路电源进线，且两路互为备用时，需要将两路电源的主母线进行联通，联通两段母线的开关柜叫母联柜，注意：母联柜与两路进线柜一般禁止同时闭合 5、PT柜： 安装计量装置及互感器。  6、电容柜： 一般接在系统主母线上的电容器柜，做集中无功补偿，一般与进线柜并列安装（系统有PT柜，应是高压系统，低压系统不设PT柜--PT柜相当于一个降压变压器，只需低压电流互感器；但电容器柜在高压系统很少用，高压电容器很难做，常见的是在低压侧做集中补偿）。  7、联络柜： 联络柜的作用: 1、联络柜是用来在几台变压器所带的几排低压柜联络用的，即当一台变压器出现故障是可以用另外一台来带另外几排的低压柜。 2、从运行方式上来讲，正常状态下，联络断开，两台变压器独立运行。当其中一台出现故障时，断开其总路开关，合上联络开关，其负荷供电由另一台提供保障。  8、环网柜（开关柜）： 环网柜是一个约定俗成的叫法，原指的是负荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词，而不管是否被用于环网式供电。  9、电池柜： 相当于电池，储存电源。 电池柜有2个作用： 一：做后备操作电源。 二：做为合闸电源的主力电源。开关合闸时需要一个非常大的电流，靠整流电路是无法满足合闸线圈需要的，而蓄电池有允许短时大电流放电的特性，正好弥补了整流电路的不足，使合闸回路能可靠动作。  10、直流屏（充电屏）： 把交流电源转换成直流电。 组成部分：充电柜-充电模块-监控模块-电池组  11、变频柜： 普通的动力柜或控制柜由传统拖动方式改为变频拖动方式。简而言之：应用变频器拖动动力装置的控制柜。  12、高压开关柜 是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，高压开关柜按作电压等级在3.6kV~550kV的电器产品，高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。  13、中置柜： 全称为铠装型移开中置式金属封闭开关设备，其分三层结构 上层：母线和仪表室 中间层：断路器室 下层：电缆室 由于断路器在中间层，所以称为铠装型移开中置式金属封闭开关设备，简称中置柜。  14、动力柜： 就起作用而言，为水泵、发电机等转动的机器提供动力的柜子。   |
