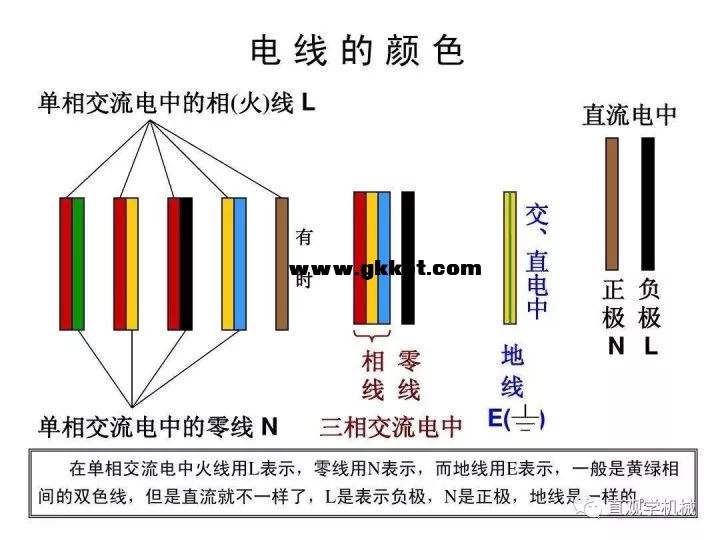

 1、 黑色 装置和设备的内部布线。 2 、棕色 直流电路的正极。 3 、红色 三相电路和C相； 半导体三极管的集电极； 半导体二极管、整流二极管或可控硅管的阴极。 点击免费下载海量工程资料 4、黄色 三相电路的A相； 半导体三极管的基极； 可控硅管和双向可控硅管的控制极。 5、绿色 三相电路的B相。 6、蓝色 直流电路的负极； 半导体三极管的发射极； 半导体二极管、整流二极管或可控硅管的阳极。 7、淡蓝色 三相电路的零线或中性线； 直流电路的接地中线。 8、白色 双向可控硅管的主电极； 无指定用色的半导体电路。 9、黄和绿双色（每种色宽约15~100毫米交替贴接） 安全用的接地线。 10 、红、黑色并行 用双芯导线或双根绞线连接的交流电路。  依电路选择导线颜色时 1、交流三相电路的 A相：黄色； B相：绿色； C相：红色； 零线或中性线：淡蓝色； 安全用的接地线：黄和绿双色。 2、用双芯导线或双根绞线连接的交流电路： 红黑色并行。 3、直流电路： 正极：棕色； 负极：蓝色； 接地中线：淡蓝色。 4、半导体电路的半导体三极管的集电极：红色；基极： 黄色；发射极：蓝色。 半导体二极管和整流二极管的阳极：蓝色； 阴极：红色。 可控硅管的阳极：蓝色； 控制极：黄色； 阴极：红色。 双向可控硅管的控制极：黄色； 主电极：白色。 5、整个装置及设备的内部布线一般推荐：黑色；半导体电路：白色；有混淆时：容许选指定用色外的其它颜色（如：橙、紫、灰、绿蓝、玫瑰红等）。 6、具体标色时，在一根导线上，如遇有两种或两种以上的可标色，视该电路的特定情况，依电路中需要表示的某种含义进行定色。  |
