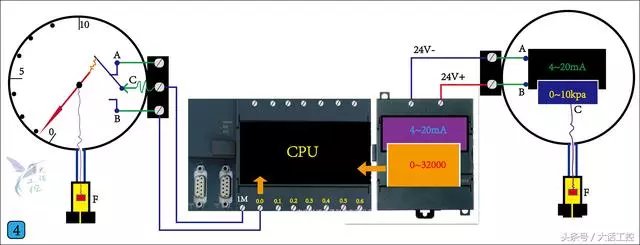

开关量和模拟量是大家学习PLC初期使用最多的两种输入输出方式。什么是开关量？什么是模拟量？这个问题必须弄清楚。

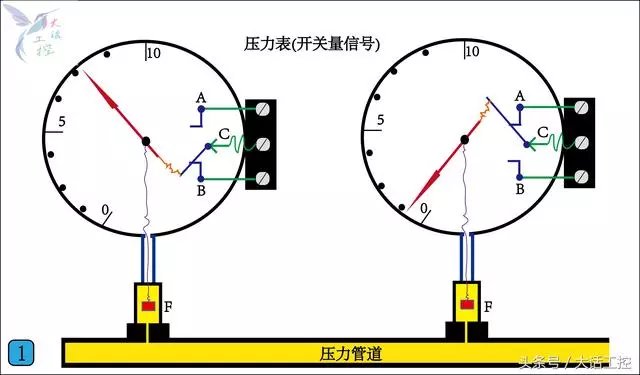

图1是一个典型能输出开关量信号的器件。压力高时C和B两个触点闭合接通，输出压力高信号，压力低时C和A两个触点闭合接通输出压力低信号。有了这样的信号就实现把就地的压力信号，远传到远处的电气控制柜去参与自动远程控制了，其中C和B是一个开关量，C和A也是一个开关量。所以一个开关触点就是一个开关量，它的特性是同一时刻要么接通要么断开。接通就是1，代表有有信号，断开就是0，代表没有信号。这就是所谓的开关量信号。

压力表虽然能把压力信号传到远处，但它传输的只是有无压力这样的信号，无法知道实时压力值到底是多少。

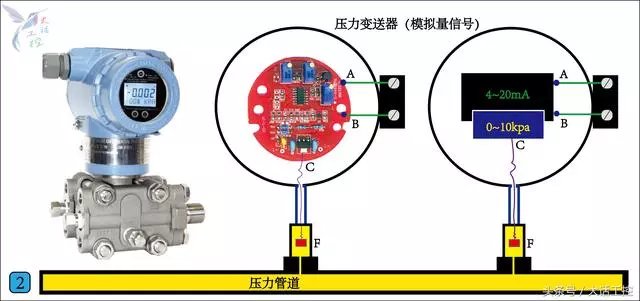

图2中的器件叫压力变送器。压力变送器的内部就是一块电路板，电路板连接着一个压力传感器F。它的工作原理是压力传感器F把检测到的压力传到电路板的C，检测信号进入电路板后，通过电路板的转换与计算，把这个压力信号转换成一个电流信号由A和B这两个点输出。图中右边就是转换过程的示意图，它可以把一个0-10kpa的压力信号转换成一个4-20mA的电流信号，由A和B这两个点输出。这时我们就说A和B这两个点输出的就是一个模拟量信号。模拟量信号的特点是它的值是在一个数值范围内是连续可变的。

下面看一下模拟量信号是如何进行远距传输的。

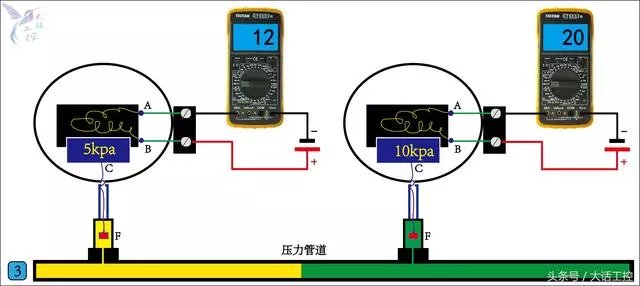

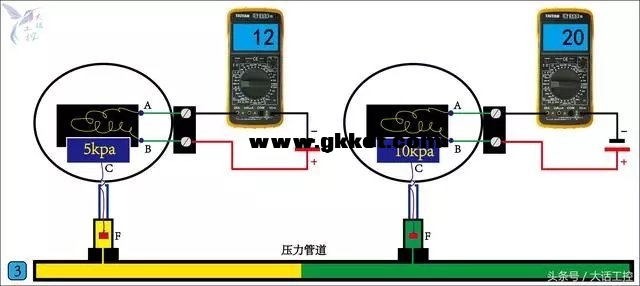

我们管道上安装一块量程为0-10kpa的压力变送器，电源正极接压力变送器的B点，负极串联一块万用表到压力变送器的A点，并将万用表打到电流档。当压力变送器C点的压力是5kpa时，万用表的的电流读数是12mA。正好是4-20mA的电流信号的中间值，而5kpa也正好是0-10kpa压力值的中间值。当压力变送器C点的压力是10kpa时，万用表的的电流读数正好是20mA。这样0-10kpa压力值就对应了4-20mA的电流信号值，我们只要在远方通过一个接受设备把这个4-20mA的电流信号值提取出来，再通过一定的计算，就能知道就地的压力值是多少了。

为什么要把压力信号转换成4-20mA的电流信号，而不是0-20mA的电流信号或0-10V的电压信号？

1.0-10V的电压信号容易受到外界的电磁干扰，特别是电缆长度很长时干扰更明显。

2.用0-20mA的电流信号的话，就无法判断在电流信号是0mA时，到底是电缆断线引起的故障0mA，还是压力本身就是0kpa而输出的正常的0mA。
